找大神帮忙画个图，及源文件

look1014 · 发表于 2013-3-26 11:10:33

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 look1014 于 2013-3-26 13:39 编辑

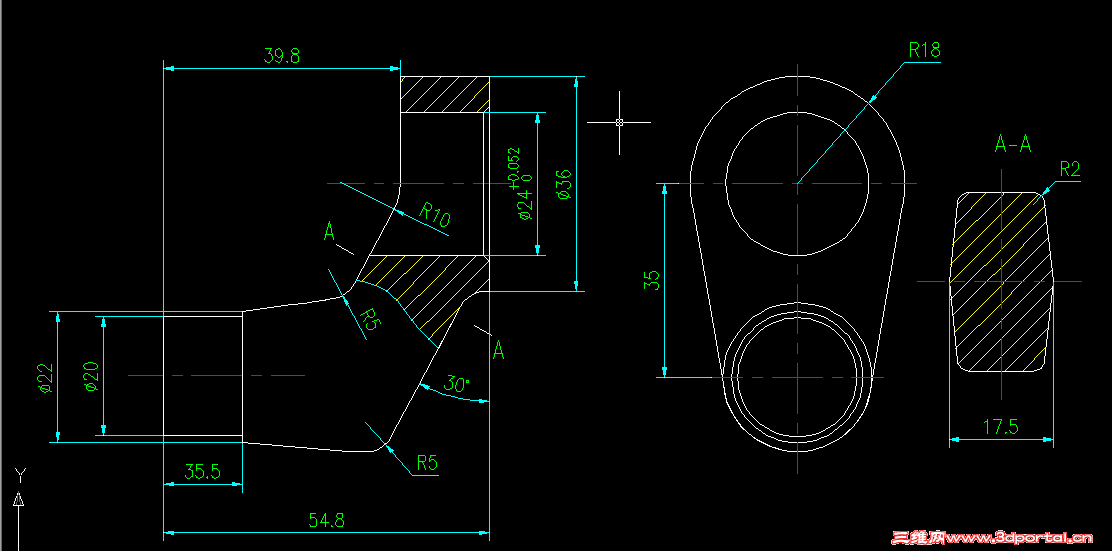

本人新手，求高手帮忙弄个图出来，琢磨了半天也不知道此图如何下手，在线等！

look1014 · 发表于 2013-3-26 11:14:30

我的是SOLIDWORKS 2008 版本，大神帮忙上传源文件最好我能打开，小弟不胜感激，在线等待高手。

look1014 · 发表于 2013-3-26 11:28:23

上面35.5的尺寸错了，是8.8，搞错了

xiaokradio · 发表于 2013-3-26 13:31:33

你的图都不完整，画什么呀～

look1014 · 发表于 2013-3-26 13:35:34

本帖最后由 asdolmlm 于 2013-4-2 23:01 编辑

求指教，哪里不全？或者我把DWG文件源发上来

高手帮忙，主要是弄出这个形状也好的呀！

22553711 · 发表于 2013-3-26 19:55:15

虽然不是高手，但本着学习的目的也尝试了一把，很遗憾，实在无能为力
两个圆圈圈过渡处截面交代的不是很清楚

neko · 发表于 2013-3-26 22:40:21

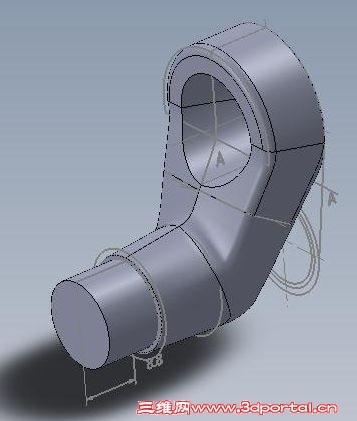

練練手..差不多就這樣吧..

零件1.rar (65.26 KB, 下载次数: 56)

look1014 · 发表于 2013-3-28 15:05:26

neko 发表于 2013-3-26 22:40
/ j( G/ u( W! P2 K9 x& r' X1 y! Q# p4 }練練手..差不多就這樣吧..

非常感谢，这样就很不错啦

千虚部族 · 发表于 2013-3-28 17:11:45

照着平面图练着做，可能还是哪有点不同，是不是基准面20带角度能好些？

look1014 · 发表于 2013-3-30 09:30:24

果然高手在隐身啊！！太感谢大家帮忙了

look1014 · 发表于 2013-3-30 09:33:34

千虚部族发表于 2013-3-28 17:11 static/image/common/back.gif5 h7 \8 `0 ?! }- N0 g7 Z
照着平面图练着做，可能还是哪有点不同，是不是基准面20带角度能好些？

大哥，你的版本太高了啊！！偶打不开，求帮忙啊！！我的是08 的版本

look1014 · 发表于 2013-3-30 09:34:49

neko 发表于 2013-3-26 22:40 static/image/common/back.gif
) ~6 z7 s6 z! \5 \. C! \練練手..差不多就這樣吧..

哥们，你的文件解压了，怎么不是SW的文件啊？无法打开啊！我的是08版本

neko · 发表于 2013-3-30 11:08:10

look1014 发表于 2013-3-30 09:34 static/image/common/back.gif
7 S$ B' H# T+ `3 |! b哥们，你的文件解压了，怎么不是SW的文件啊？无法打开啊！我的是08版本

那是03版 eDrawings 的檔案..

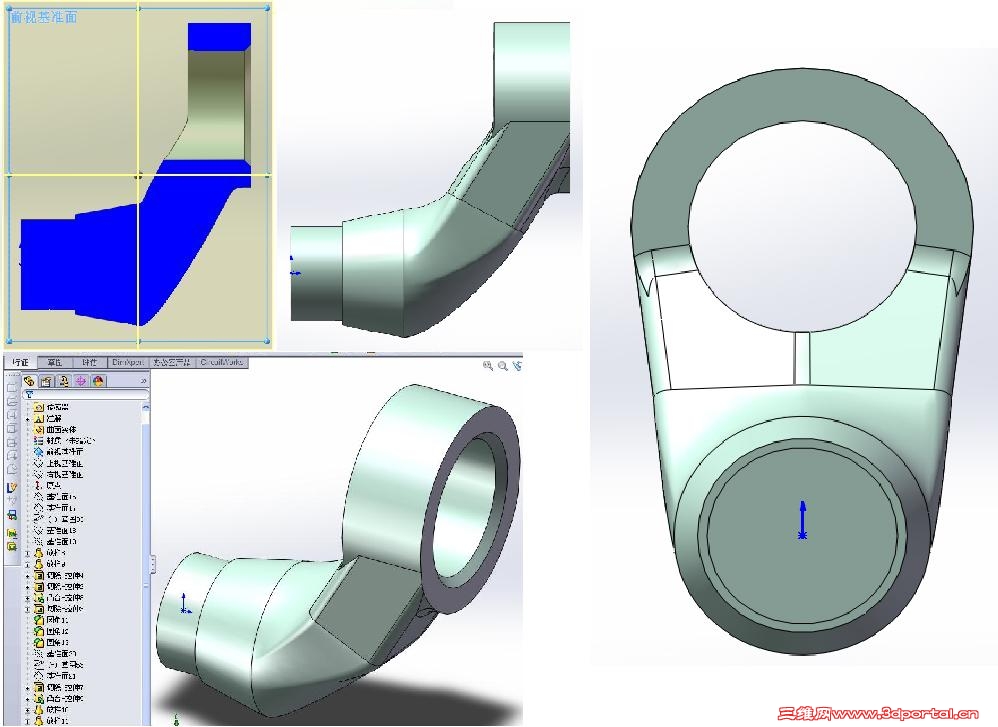

我是用曲面鋪面鋪出來的..很多時候別執著於實體建模.

look1014 · 发表于 2013-3-30 14:03:20

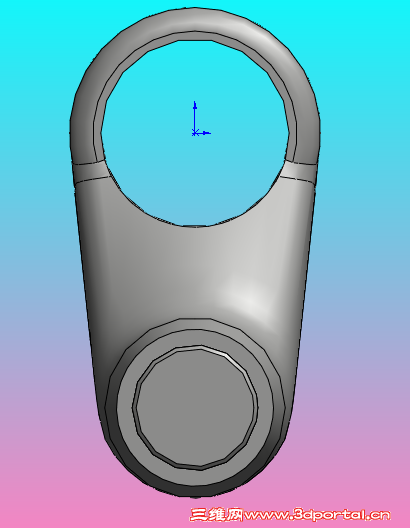

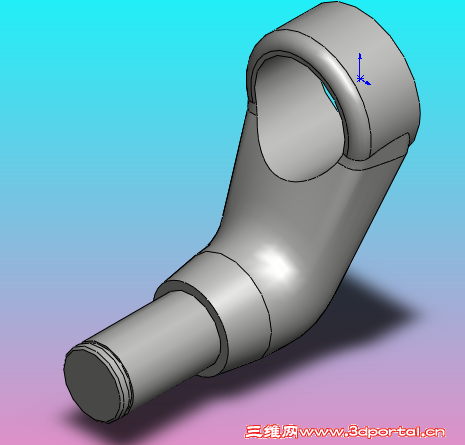

谢谢楼上几位高手帮忙，虽然图片和文件都打不开，但是小弟看着你们图片样式，自己慢慢摸索，终于完成了，

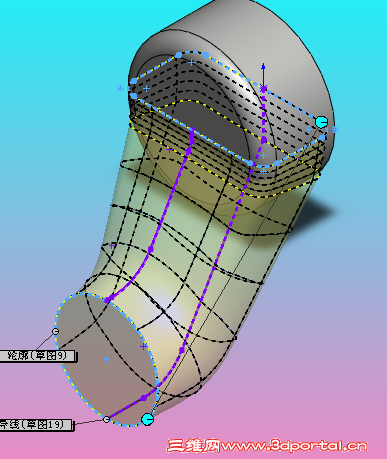

其实这样的零件会画了感觉也是很简单的，主要就是放样凸台的引导线这里弄好了，还是比较简单的，下面上图，高手勿喷！

Ｄrｅa.m℡ · 发表于 2013-3-31 13:12:18

look1014 发表于 2013-3-30 14:03 static/image/common/back.gif
( { c& e1 z- x0 ^5 \5 s谢谢楼上几位高手帮忙，虽然图片和文件都打不开，但是小弟看着你们图片样式，自己慢慢摸索，终于完成了，
$ ]4 z* ^9 d, u6 | ...

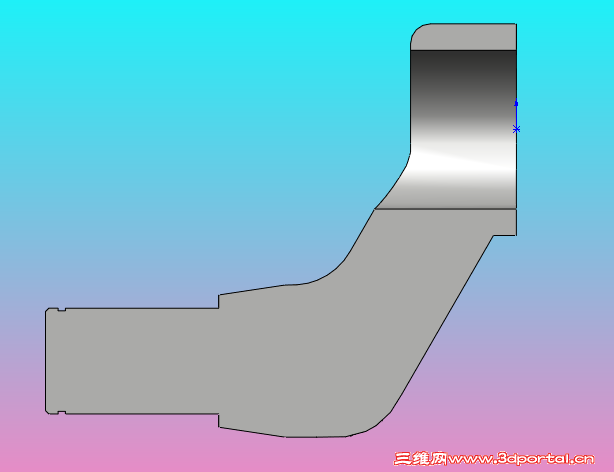

不过我感觉你那个A-A的截面好像没做出来啊

:doubt:

look1014 · 发表于 2013-4-2 21:35:57

Ｄrｅa.m℡ 发表于 2013-3-31 13:128 C6 E& v. i" {3 J6 }3 S
不过我感觉你那个A-A的截面好像没做出来啊

做出来了，你可以在看看，我图片可能没上传，当原文件确实是到位的

ggyy229 · 发表于 2013-4-23 07:10:04

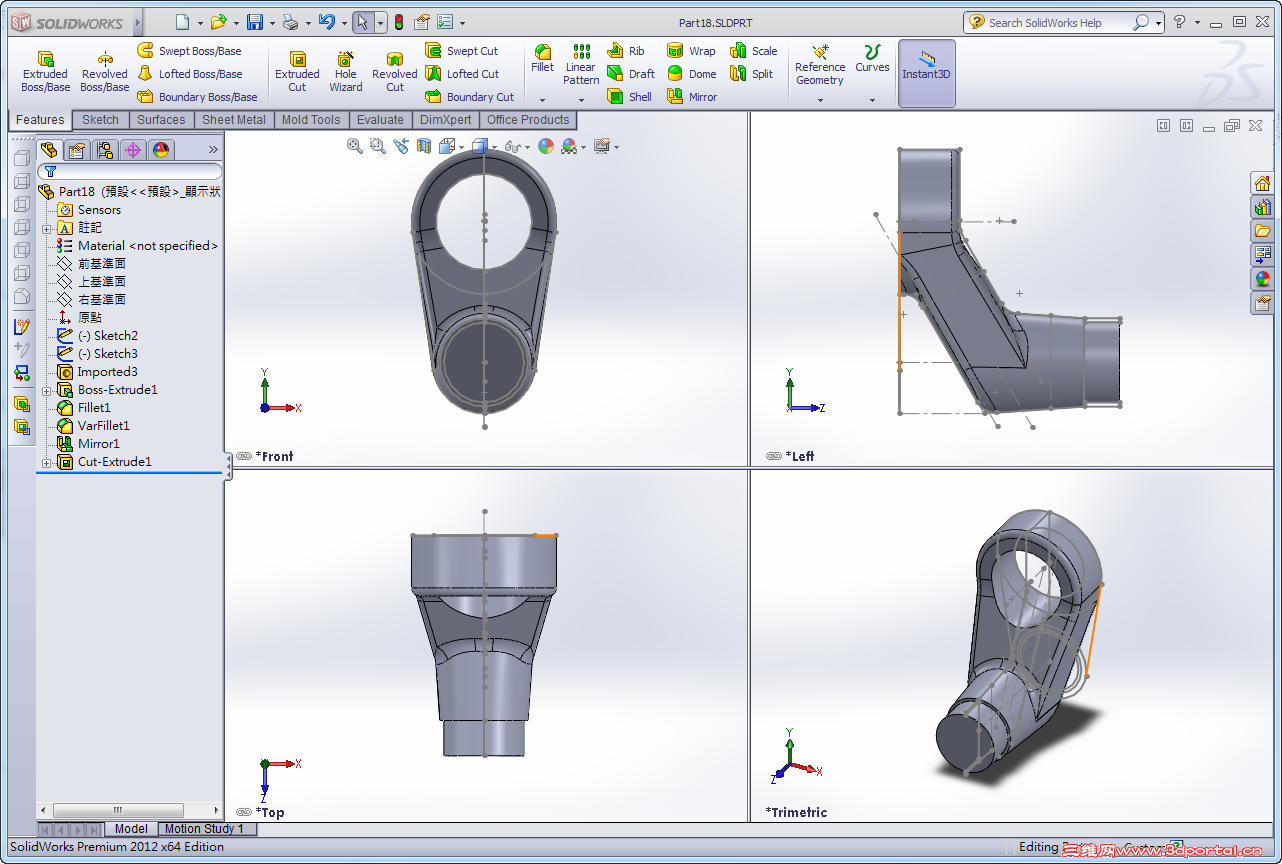

我不是大神，但试着绘图，失败很多次，才得到目前较佳的图

Part18.rar (375.75 KB, 下载次数: 2)
