AutoCAD 2014 图标建模

唐昕晨

AutoCAD 2014 图标建模

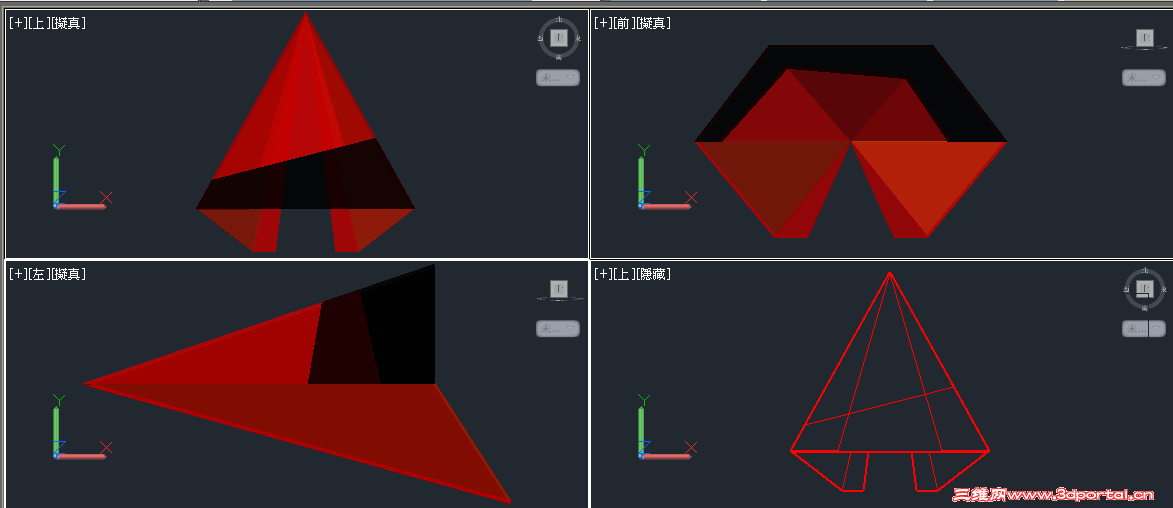

根据自己的感觉，建出如下图标模型。
8 n+ p* e/ y1 A6 e) I! D  T大家也来发挥自己的想像力。试建下
# t- a. q4 n0 f+ l0 E& r

陳志強

陳志強

回覆版大,先前沒有留底,重做一個.

7 \+ q" b( f' z8 k
: Y* C; H4 v' d
5 n2 v# @% Q  x; X$ l9 r7 v  v% t
9 s3 |2 S  t" P: b& @7 h6 {0 B 圖標.rar (174.28 KB, 下载次数: 2)

2013-3-31 11:33 上传

点击文件名下载附件
  x5 ~  j" C7 o- ~% _
. g( J% T5 K  B) _7 l/ I, J

唐昕晨

步骤：

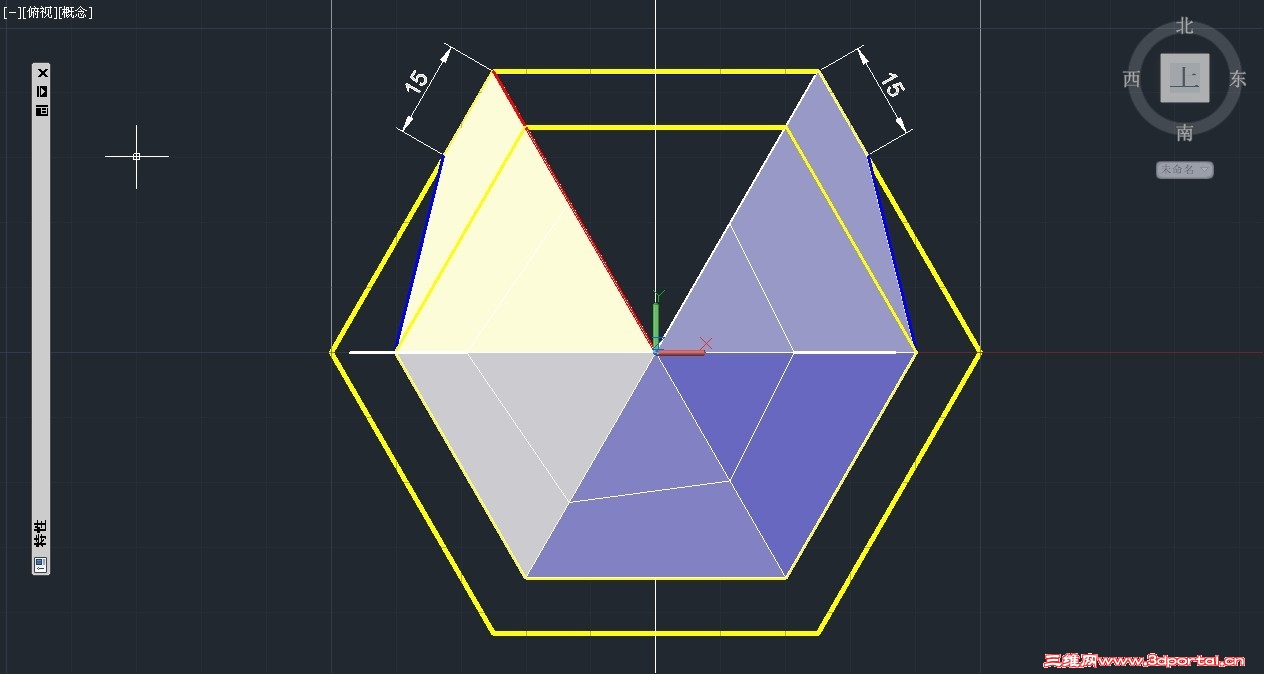

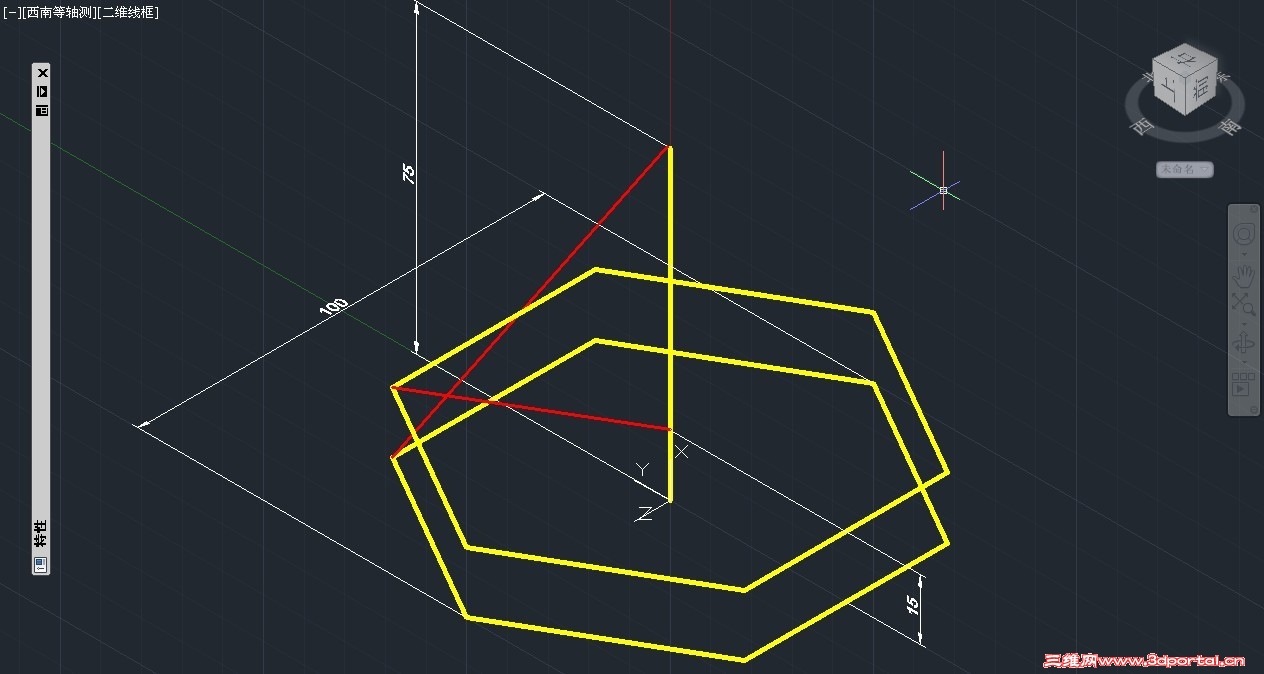

* J, a* m% \& j( p* V- w一、如图，绘制一对角尺寸为100正六边形，及高度为75的垂直线。

二、复制六边形，距离为15，并连接两条直线，如图位置。

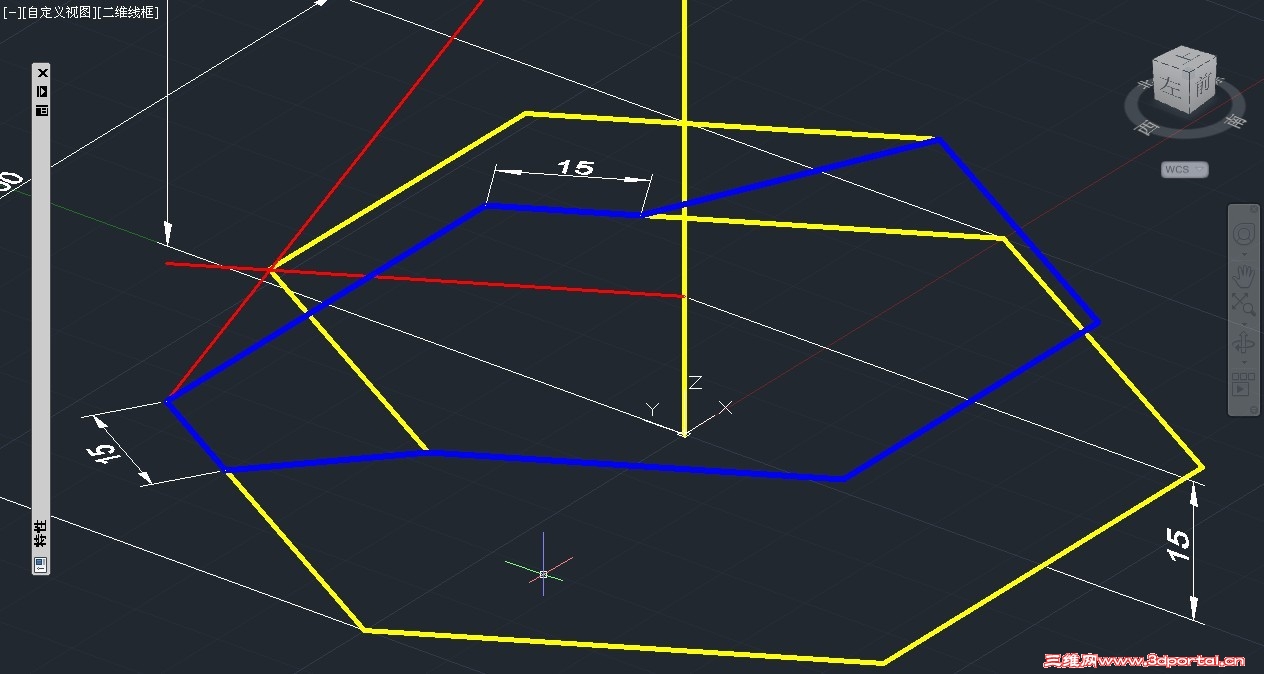

三、利用参照缩放方式，把上方的六边形缩放到两红色直线的交点。

四、如下图尺寸，利用“三维多段线”命令，绘制如下路径（蓝色线段）。
* K( q8 {9 x; K1 ?& V6 G; C2 ?5 @& B6 [/ n

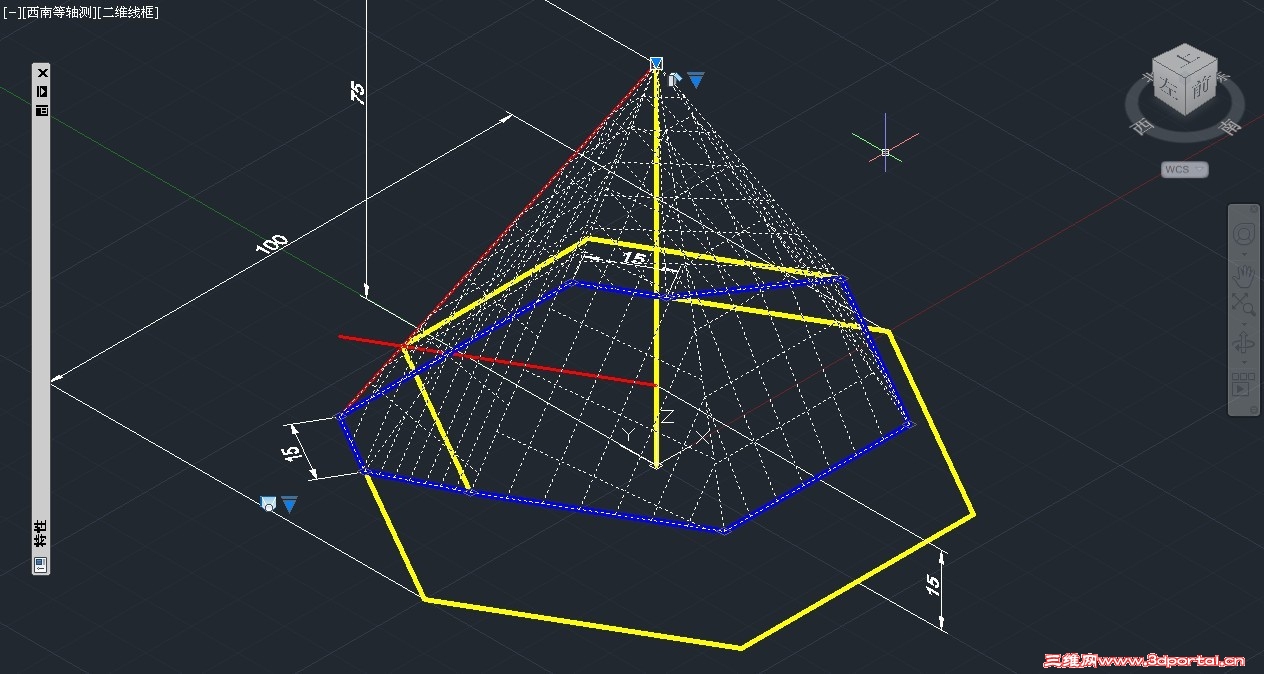

五、进行曲面放样，选蓝色路径的截面，直线端点为放样端点，斜线（红色）的导向路径。

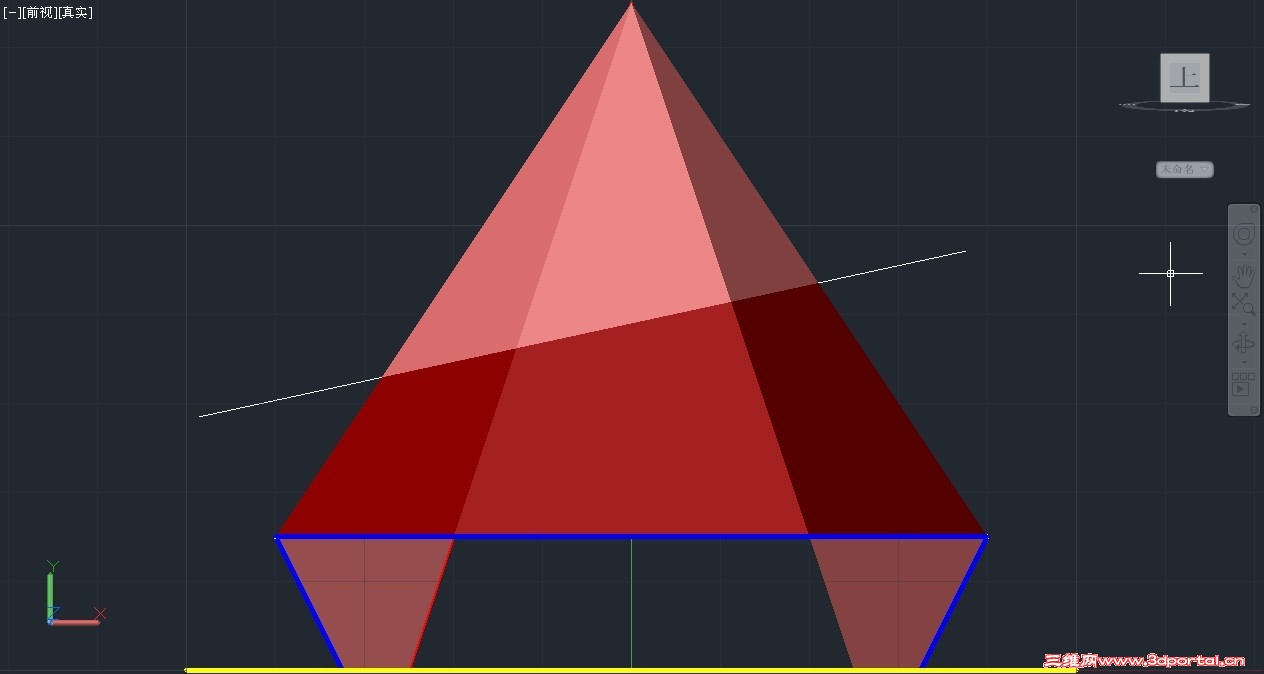

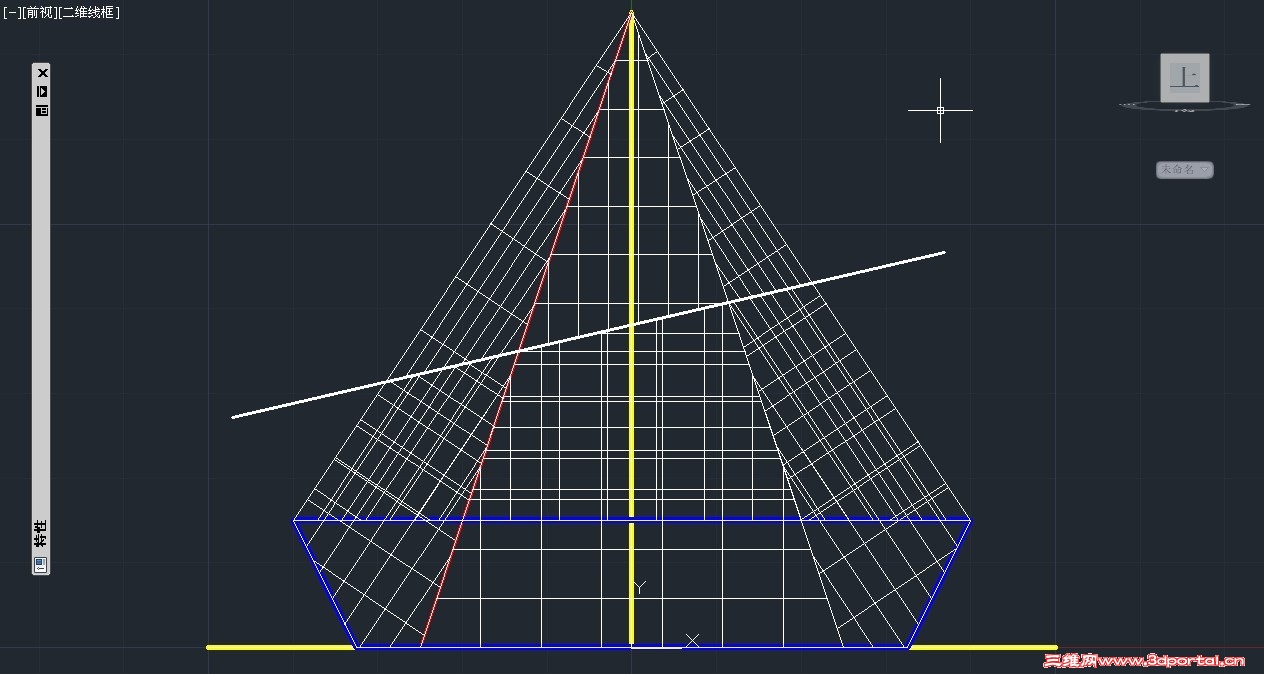

: U6 Y0 ]  K% k: q9 h六、切换到前视图，在如图大概位置绘制一斜线。并用“剖切”命令，以斜线的两端为剖切方向，对曲面进行剖切。
* e9 r, Z. n& v" j# S2 ~
) X/ a0 N! K% |七、切换到俯视图，对曲面进行分解。前删除如图位置的两曲面。

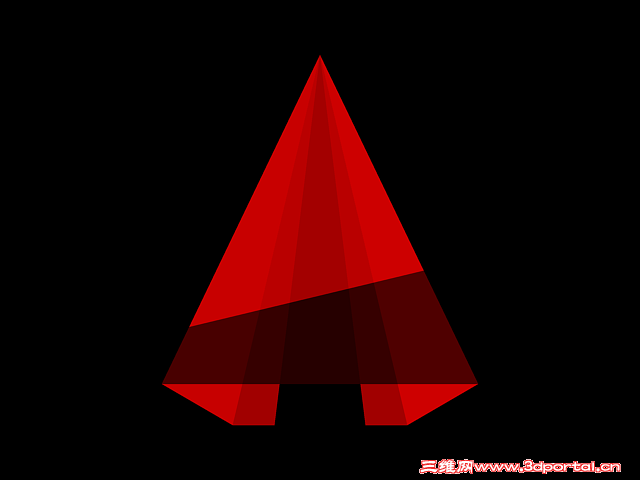

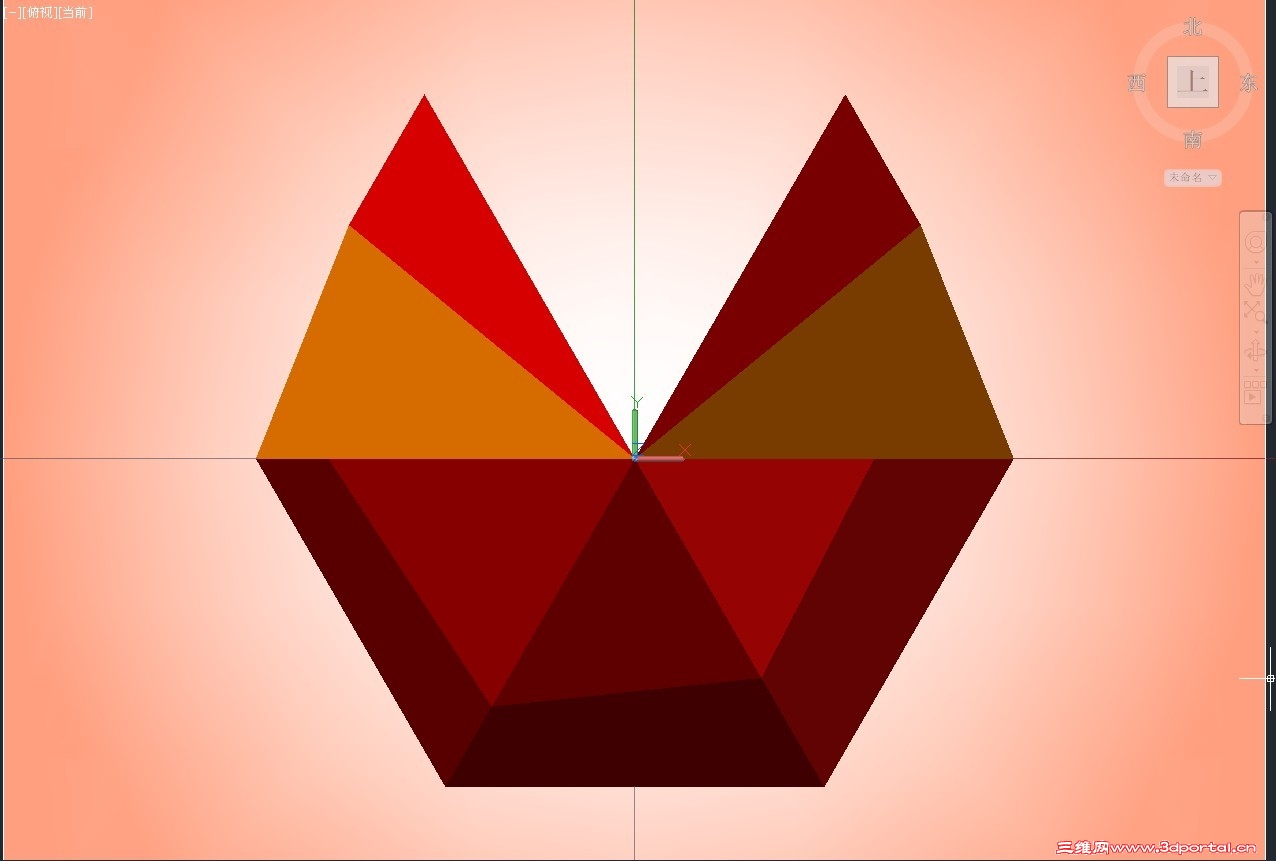

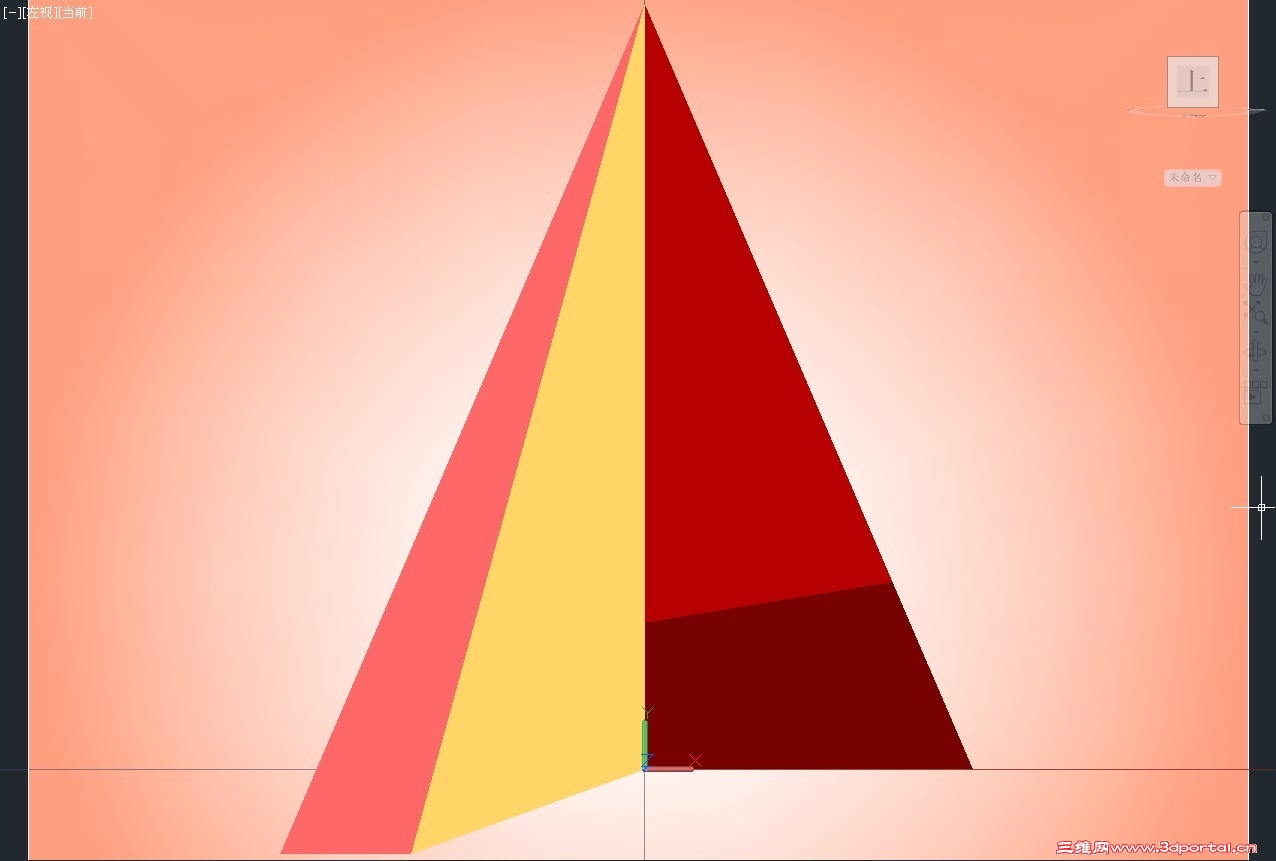

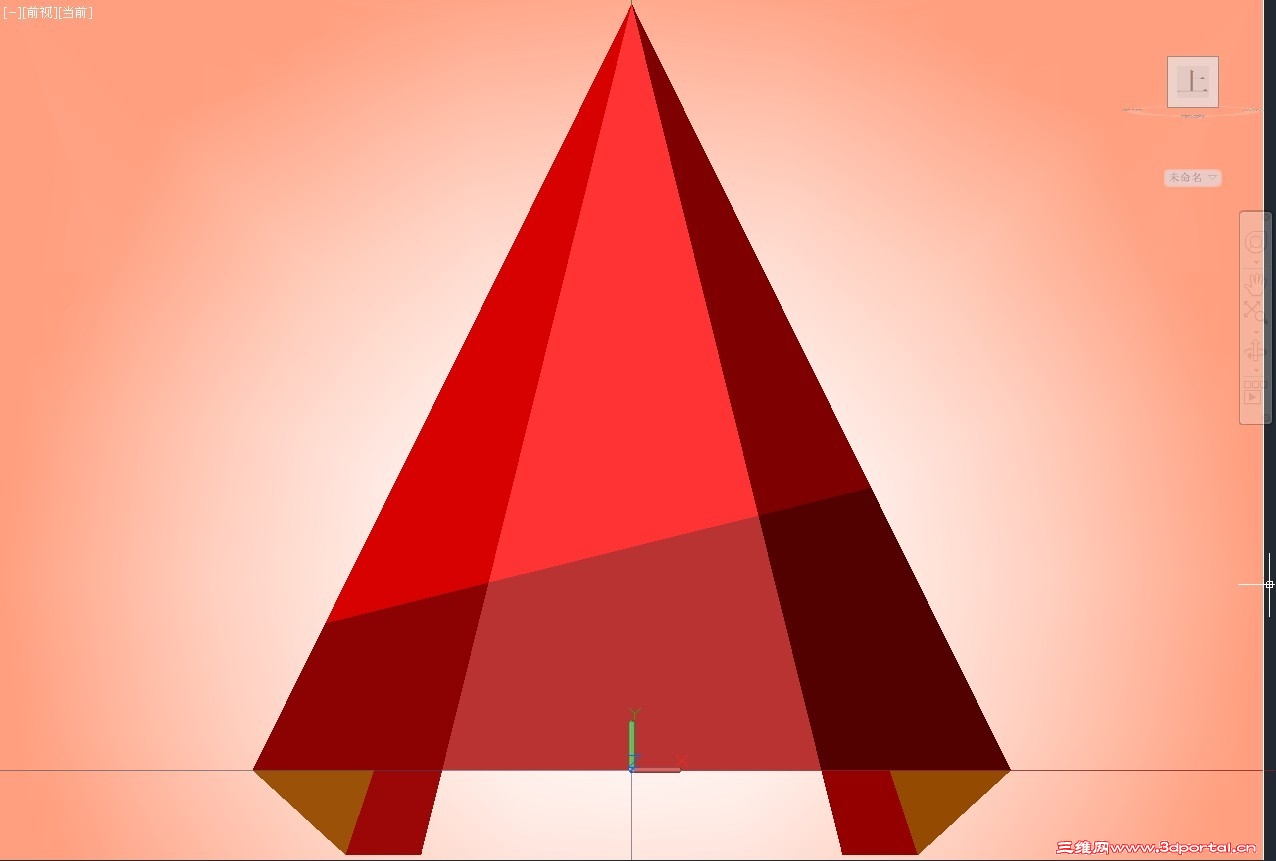

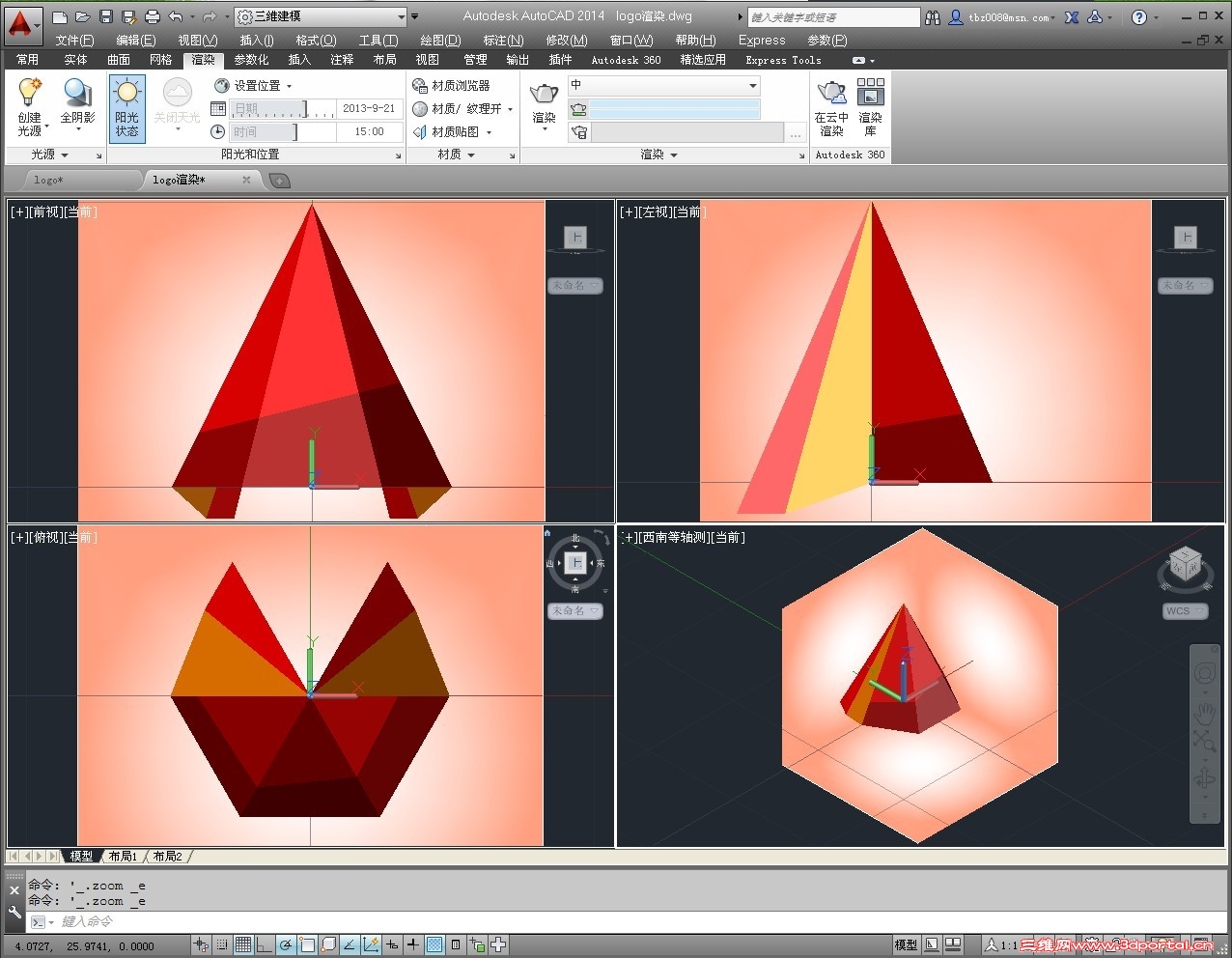

, y: \. z3 r7 ]; n' e9 Q0 Q八、对创建的曲面进行颜色的设置，效果如下图。
2 [; g5 _! j$ O& t9 {+ \! k. L4 H- l

唐昕晨

还有个更快捷的方法。
# R) x. L+ N- I* J+ k+ \

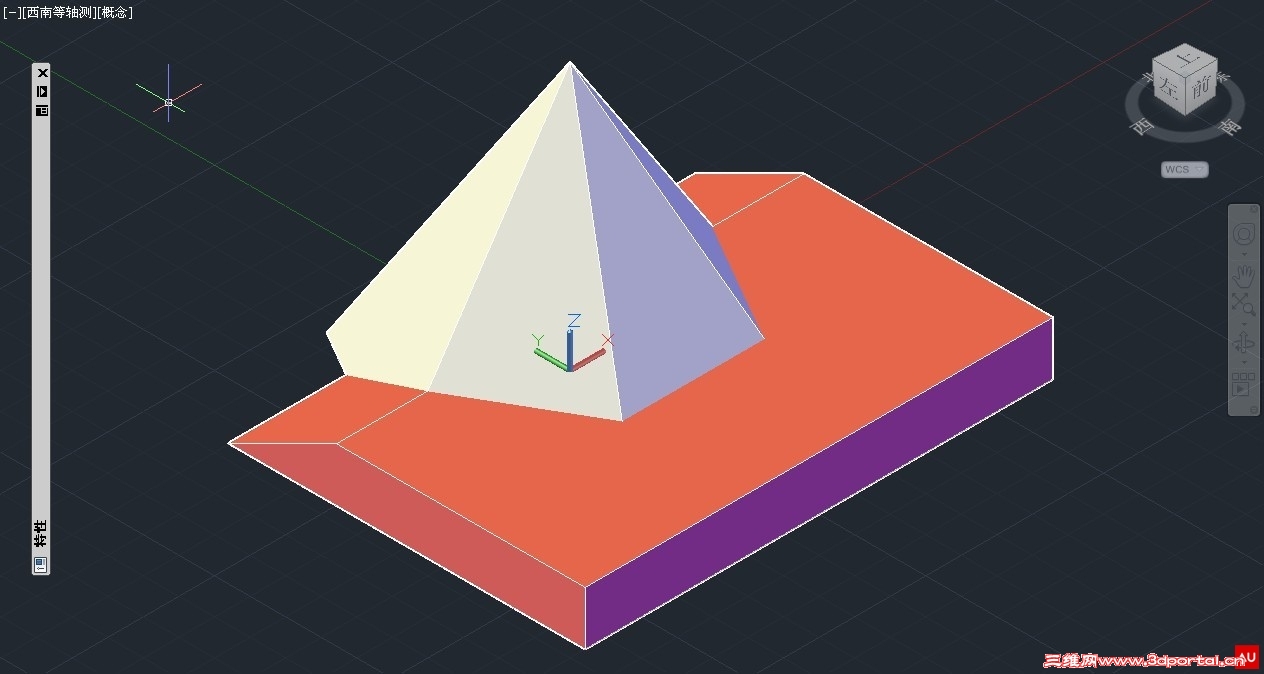

1、用“实体”-“图元”-“棱锥体”，画一六棱锥。
2、绘制一差集的对象。如图红色实体。
9 x: V" b0 k/ e" e+ t3、差集完成后对棱锥进行分解及删除相应的面。
3 {% v* T) b! R" R. j, |5 Z这样能更快创建图标的模型。其它的步骤可参考四楼。

tonyle

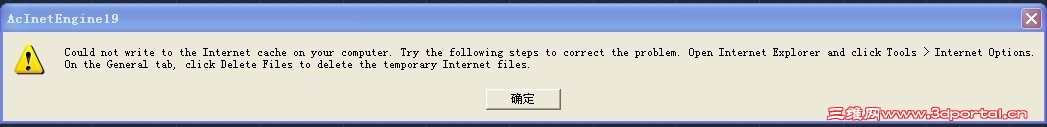

唐版，我重装了几次2014，还是弹出这东西出来，CAD照常用，没有任何问题，就是每次启动都弹出这个来。
* D( A7 z, V$ J, P9 r  我在其他电脑双又没有问题，就在我电脑装有问题，郁闷
