有人会做米字头复合槽螺钉吗

mybzhsky · 发表于 2013-4-8 10:13:57

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

如题，在标准件库中没有这种米字头复合槽螺钉，我这里有一个3D图，但是曲面化了，不知道怎么做出来的，
有会做的高手做一个，如果是Solidworks做的最好，如果是其他3D软件做的存成IGS格式也行。

附上螺钉样子 http://www.3dsourcebbs.cn/images/default/attachimg.gif http://www.3dsourcebbs.cn/attachments/month_1304/13040801071299f9230acf76d5.jpg 下载 (15.99 KB)
1 小时前

阿帕奇 · 发表于 2013-4-8 10:21:41

曲面缝合不就是实体了吗

mybzhsky · 发表于 2013-4-8 10:29:28

阿帕奇发表于 2013-4-8 10:21 static/image/common/back.gif
1 d8 [8 M4 |" W& u' I/ B8 x8 P曲面缝合不就是实体了吗

没做个曲面的操作，不会用，麻烦你帮我做一个，主贴附件有有源文件。谢谢！

阿帕奇 · 发表于 2013-4-8 10:34:12

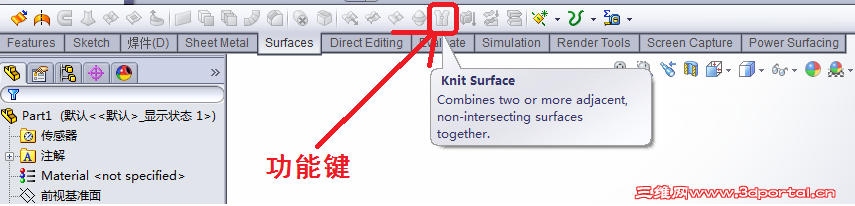

功能键。静下来心来，一会不就会了吗

mybzhsky · 发表于 2013-4-8 11:19:07

阿帕奇发表于 2013-4-8 10:34 static/image/common/back.gif, x" k# m2 v% x$ X6 f
功能键。静下来心来，一会不就会了吗

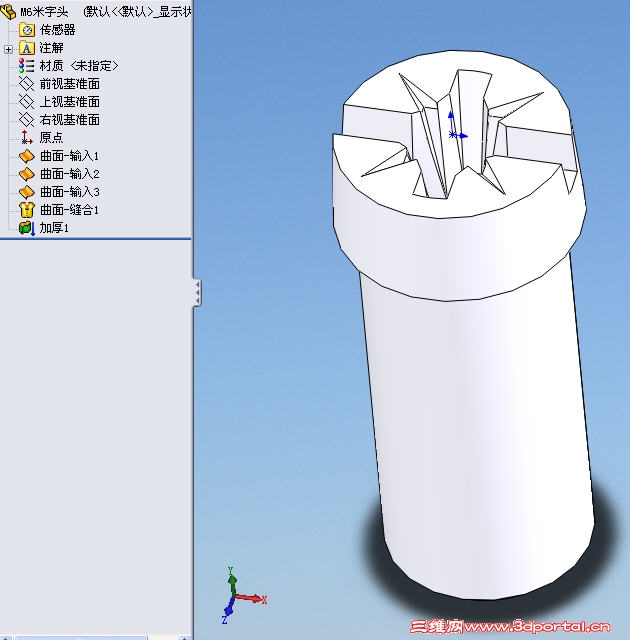

曲面缝合完成了，但对我的问题没有多大帮助，我想知道螺丝槽是怎么做的。 M6米字头复合槽.jpg

hongwei_1987jp · 发表于 2013-4-8 12:02:23

Toolbox里面有带的，找找


mybzhsky · 发表于 2013-4-8 13:54:12

hongwei_1987jp 发表于 2013-4-8 12:02 static/image/common/back.gif
2 ^& g4 W9 Q- g5 Z$ K+ A; Z8 d( TToolbox里面有带的，找找

那里面只有你发的这种十字槽或一字槽的，没有我要的复合槽

阿帕奇 · 发表于 2013-4-8 14:42:14

mybzhsky 发表于 2013-4-8 13:54 static/image/common/back.gif, K* M; f4 t. n' f1 e
那里面只有你发的这种十字槽或一字槽的，没有我要的复合槽

我以为你要的是实体，槽是拉伸切除切出来的

长虹贯日 · 发表于 2013-4-8 15:06:33

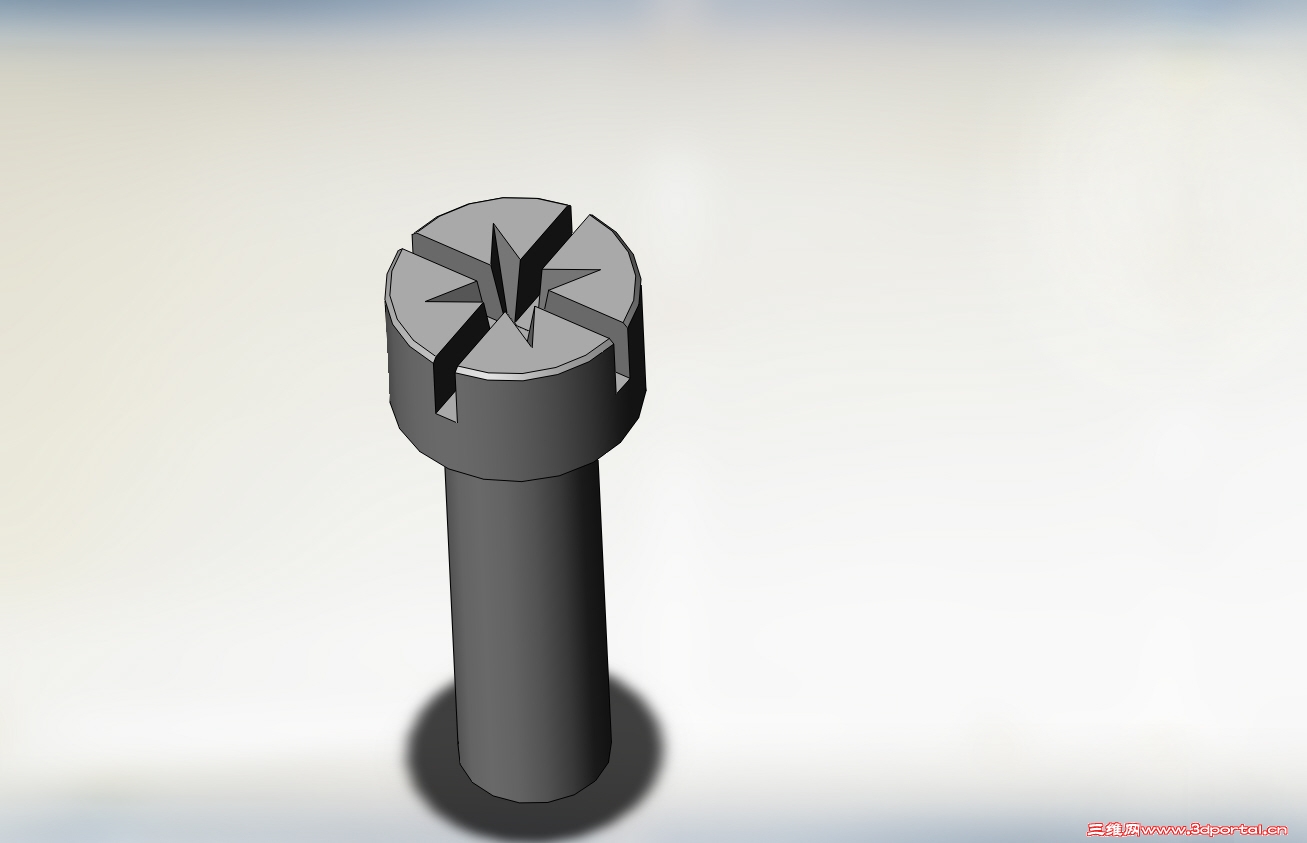

笨法做了一个，看看可不可以！sw2012版

mybzhsky · 发表于 2013-4-8 15:21:40

本帖最后由 mybzhsky 于 2013-4-8 15:26 编辑

长虹贯日发表于 2013-4-8 15:06 http://www.3dportal.cn/discuz/static/image/common/back.gif4 X3 u. \9 G, Y1 k
笨法做了一个，看看可不可以！sw2012版

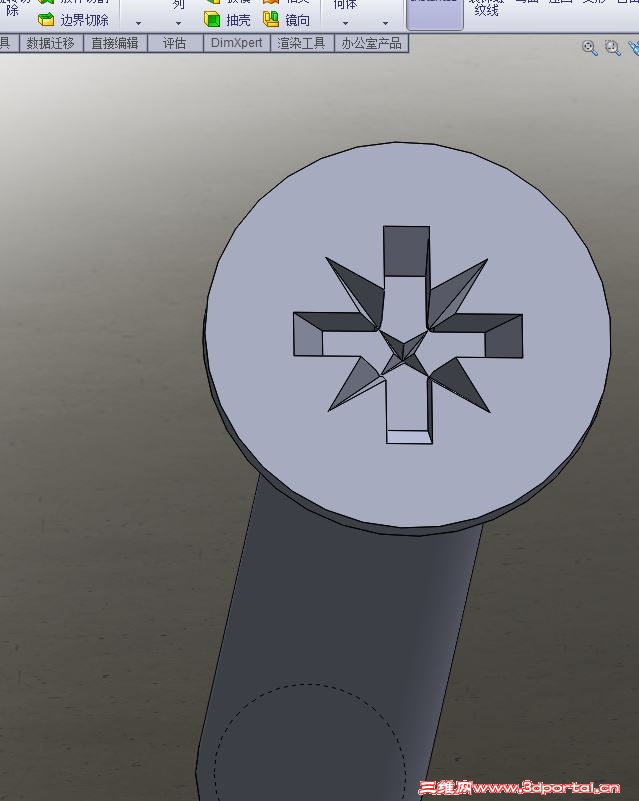

你的这是很简单的，你看我发的图片，槽深度不是完全相同的，相当于一字槽加上十字槽的效果，十字槽并非直上直下的槽，有个斜坡的，看我一楼附件的源文件

mybzhsky · 发表于 2013-4-8 15:25:19

阿帕奇发表于 2013-4-8 14:42 static/image/common/back.gif
% E4 ]: W% z/ F我以为你要的是实体，槽是拉伸切除切出来的

由于槽并不是直上直下的槽，是十字槽加一字槽，十字槽有斜坡形，所以简单的拉伸切除做不出来

ffda · 发表于 2013-4-8 15:44:05

十字槽的斜面是拔模出来的。

mybzhsky · 发表于 2013-4-8 16:16:36

ffda 发表于 2013-4-8 15:44 static/image/common/back.gif; T9 v7 p+ [' f5 ~$ R
十字槽的斜面是拔模出来的。

那米字形的浅槽呢

qujili · 发表于 2013-4-8 21:50:03

最简单的方法打开TOOLBOX里面的米字头螺钉，看看它怎么画的不就全明白了？

长虹贯日 · 发表于 2013-4-8 22:35:15

mybzhsky 发表于 2013-4-8 15:21 static/image/common/back.gif3 h2 X1 {* j2 R6 }3 `$ A
你的这是很简单的，你看我发的图片，槽深度不是完全相同的，相当于一字槽加上十字槽的效果，十字槽并非 ...

向下拉伸时添加拔模特征不就行了？

阿帕奇 · 发表于 2013-4-9 07:57:00

mybzhsky 发表于 2013-4-8 15:25 http://www.3dportal.cn/discuz/static/image/common/back.gif% ^, V! U- K9 _' q8 u; {' Y' ^# w2 z
由于槽并不是直上直下的槽，是十字槽加一字槽，十字槽有斜坡形，所以简单的拉伸切除做不出来

我也没说简单的拉伸切除就可以实现的，有斜度的在切除时把角度选项选上，分几次切除

mybzhsky · 发表于 2014-8-12 11:57:20

我也正好需要这种螺丝，学习一下
