Solid Edge ST5同步特征无法阵列解决方法2带圆角阵列

大有茗堂 · 发表于 2013-4-8 20:36:52

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

Solid Edge ST5同步特征无法阵列解决方法2带圆角阵列

原先用一种方法录了个视频
Solid Edge ST5同步中存在共面特征无法阵列解决方法

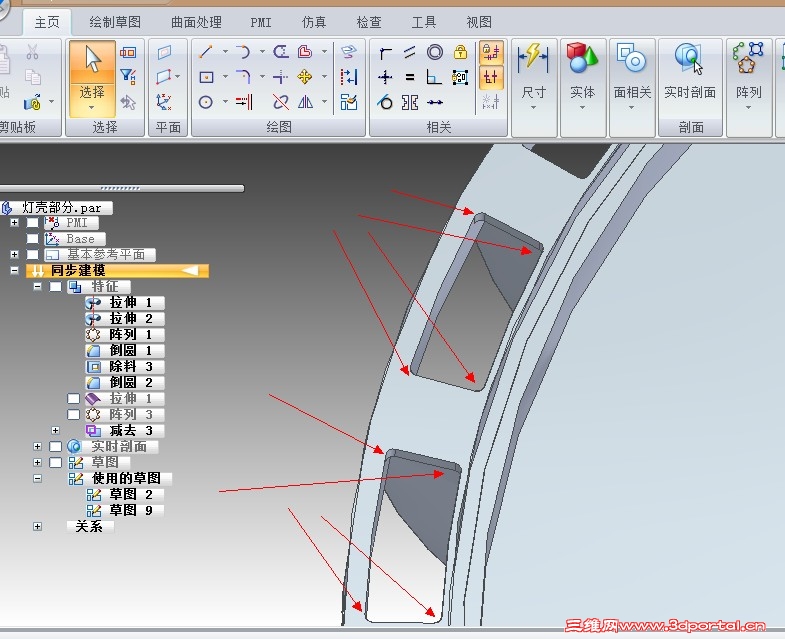

后来发现这样做后续还得一个个添加圆角，很麻烦。所以在拉伸那个曲面的时候的草图要有点讲究：直接在草图中就把圆角先做出来，可以直接为草图圆角，也可以用“包含”命令直接得到现有特征的轮廓边。


大有茗堂 · 发表于 2013-4-8 20:37:57

上传视频附件1-2

大有茗堂 · 发表于 2013-4-8 20:38:44

上传视频附件3-4

大有茗堂 · 发表于 2013-4-8 20:38:58

上传视频附件5
