SW如何标注单箭头直径尺寸

zw19791018 · 发表于 2013-5-2 22:24:10

您需要登录才可以下载或查看，没有帐号？注册

x

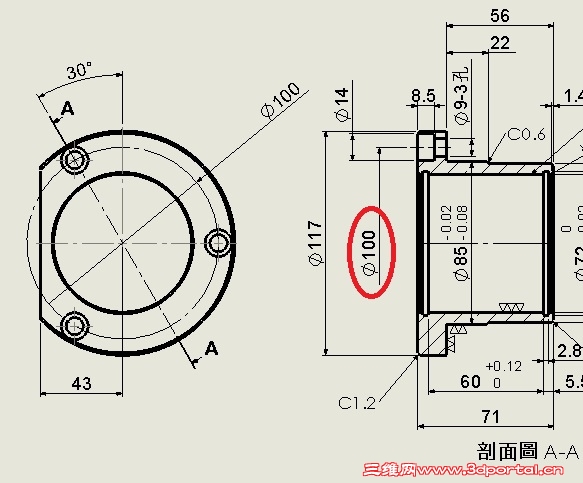

如图所示。
不是尺寸链。

snake_chen · 发表于 2013-5-2 22:26:44

你不是标注好了嘛？？

zw19791018 · 发表于 2013-5-2 22:50:55

orocchen 发表于 2013-5-2 22:26 static/image/common/back.gif' t4 [ v- i: D+ ?9 S0 I0 K Q* I
你不是标注好了嘛？？

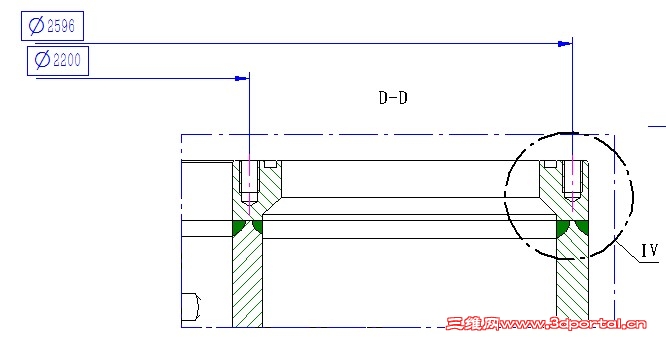

这个是用solidedge画的工程图，sw还没研究出来

ryouss · 发表于 2013-5-2 23:22:26

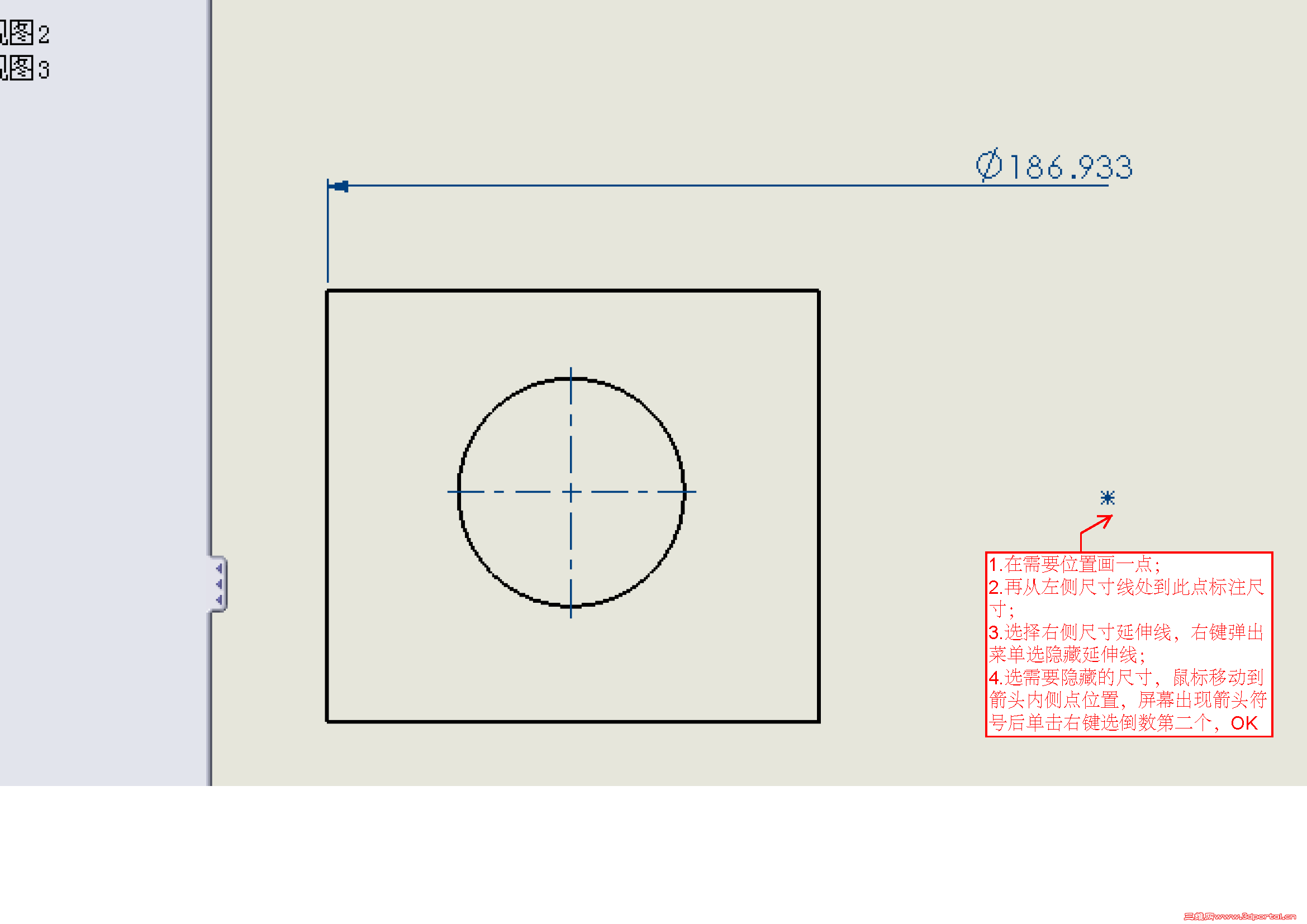

如图,可以的!

huang · 发表于 2013-5-2 23:37:47

本帖最后由 huang 于 2013-5-2 23:43 编辑

快照1 _.pdf (22.97 KB, 下载次数: 15)

zw19791018 · 发表于 2013-5-3 10:04:55

谢谢，我做出来了，补充一下。我用的是13版的。
首先，尺寸必须是“DimXpert“，才能隐藏尺寸延伸线。
可惜尺寸要手改。因为这样标的圆心线一般很远（有的要超出图纸）

huodeidei · 发表于 2013-5-3 10:34:22

我h还是没找到地方！

杀苏 · 发表于 2013-5-3 16:34:06

ryouss 发表于 2013-5-2 23:22 static/image/common/back.gif; ^5 s3 J& l) W8 C7 `! o5 p" Q. k
如图,可以的!

你这是小零件，能全剖到的可以掩藏尺寸线和延伸线如果是大零件呢？你一般怎么做，像5楼那样么？先标个点，再覆盖尺寸？

ryouss · 发表于 2013-5-3 17:22:56

杀苏发表于 2013-5-3 16:34 static/image/common/back.gif$ i6 A2 s5 `5 {/ b3 p' i. Y) e
你这是小零件，能全剖到的可以掩藏尺寸线和延伸线如果是大零件呢？你一般怎么做，像5楼那样么？先 ...

是的,大零件就要做輔助點了.

NC@jiang@nan · 发表于 2013-5-3 19:51:25

我觉得这样标出来的尺寸，就有违SW的“参数化设计”理念了。因为这样标出来的尺寸，不会因为你零件的尺寸变动而且自动的变化了吧

derekmo · 发表于 2013-5-3 20:58:28

:doubt::doubt::doubt:

遗失の囬億⊙ · 发表于 2013-5-4 15:37:31

点尺寸属性显示里面选择就可以了
