小管径焊接的痛苦

zhoushan403

前几天看到单位的焊工正不容易，焊接管子环缝时要求单面焊反面成型，结果焊接质量达不到要求，于是只能爬进直径只有φ406*6进行修磨，补焊。
$ [7 v  D7 M% W& k. {$ M- w材质：SA514 Gr70    厚度6mm，坡口35°，零钝边，组对间隙2—3mm。

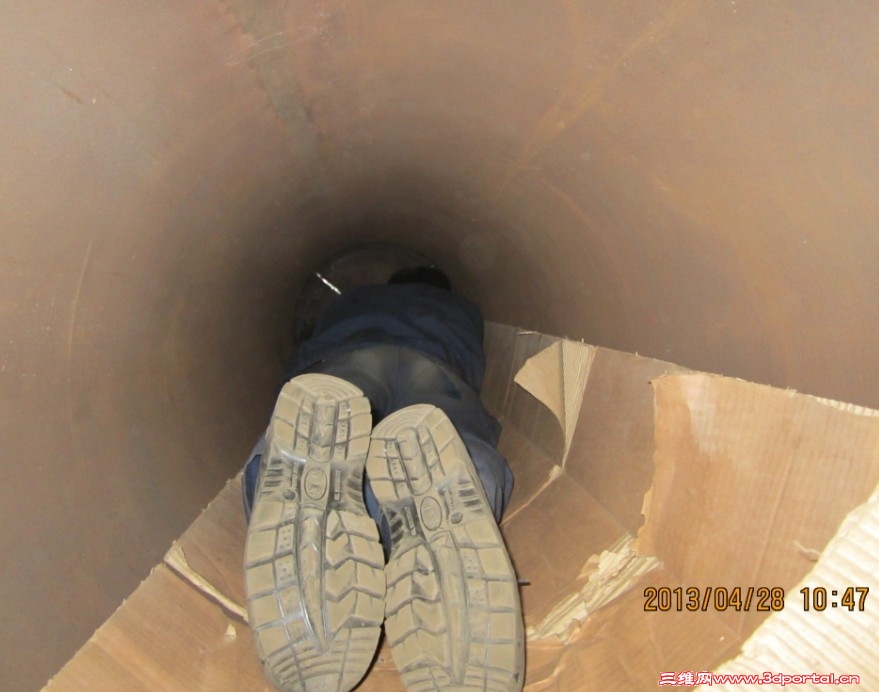

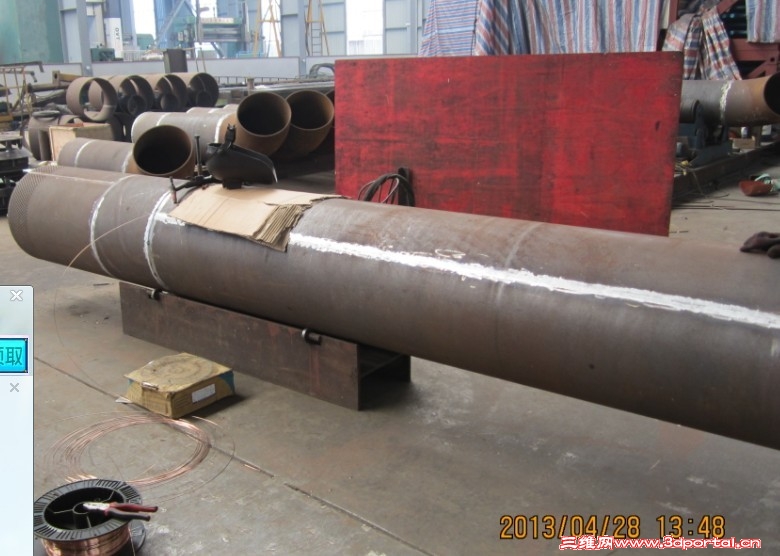

看看焊工的工作环境。

daji

这类规则的工件 可以上滚轮架辅助就方便多了。

wanggw99

够专业的，但存在危险，焊接的气体还是要多注意的

qilupzh

406的管子太细，建议考虑一下将埋弧焊机改造，伸入管子内部，双面焊。

zhoushan403

qilupzh 发表于 2013-5-6 09:09 static/image/common/back.gif
7 i) _% i3 \% I+ m' j406的管子太细，建议考虑一下将埋弧焊机改造，伸入管子内部，双面焊。

这个焊接规范受制于人，单位在焊工考试和焊评上都要求进行人工氩弧焊。
我们想改，不同意，焊工骂娘了。
; R% H' y. S) B' a0 ~1 V; ?  e; L图示11：管子环缝焊接符号；

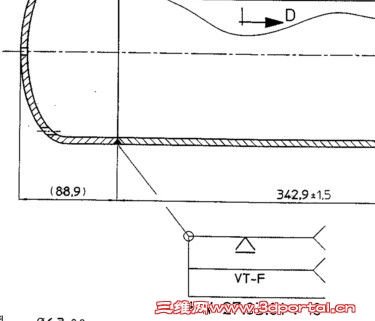

* c4 k( L9 j7 B+ o% p% ^图示22：本套图中的焊接符号截图。
$ U2 E' e6 |7 a3 O单面焊双面成型效果不太好。

qilupzh

zhoushan403 发表于 2013-5-6 09:23 static/image/common/back.gif
1 I9 v* e. i" r8 J这个焊接规范受制于人，单位在焊工考试和焊评上都要求进行人工氩弧焊。
  F/ w1 K$ x- t. j3 U5 l我们想改，不同意，焊工骂娘 ...

* w$ p6 e! Q& k2 P: ~0 E是你们单位自己的要求？还是业主图纸要求？拿出你们自己的评定，让他们接受。

zhoushan403

qilupzh 发表于 2013-5-6 09:28 static/image/common/back.gif
+ N# a3 u9 x3 j- p  a2 g$ h9 M( z是你们单位自己的要求？还是业主图纸要求？拿出你们自己的评定，让他们接受。

0 K  T- i  ^# w# C焊接要求是设计院和上家确定，其实是老外的图纸。
) O; v1 ~  a* T. [. v对此我咨询负责这个项目焊接的人，得知之前审图时不曾发现，所以当时技术准备PQR、WPS等均按照人工氩弧焊进行，并且已经设计院等备案确认。
; b. \+ x8 W) h! p: L这是核电核心产品，上家也不太愿意去改，审批手续太慢。
2 B. {. K- ?0 C$ w, r5 y+ SGTAW单面焊双面成型质量起决于焊工技能。
从理论上是否可以实现？

qilupzh

zhoushan403 发表于 2013-5-6 09:41 static/image/common/back.gif
焊接要求是设计院和上家确定，其实是老外的图纸。
对此我咨询负责这个项目焊接的人，得知之前审图时不曾 ...

. x7 |, f& ^8 M: Q7 f0 s可以实现，但是要注意坡口加工特别是钝边、角度和装配，特别是对接错变量、坡口间隙的控制。

zhoushan403

qilupzh 发表于 2013-5-6 10:39 static/image/common/back.gif
可以实现，但是要注意坡口加工特别是钝边、角度和装配，特别是对接错变量、坡口间隙的控制。

: p6 K# s! T0 \8 m- w  b, X; q! w可惜我们无法实现！

qilupzh

这是无缝钢管，还是钢板卷圆？
如果是管子还强一些。

zhoushan403

qilupzh 发表于 2013-5-6 12:04 static/image/common/back.gif
. Q0 W3 g" o1 @: E0 f; o这是无缝钢管，还是钢板卷圆？
1 {: J- N5 s7 K, m) V. Q如果是管子还强一些。

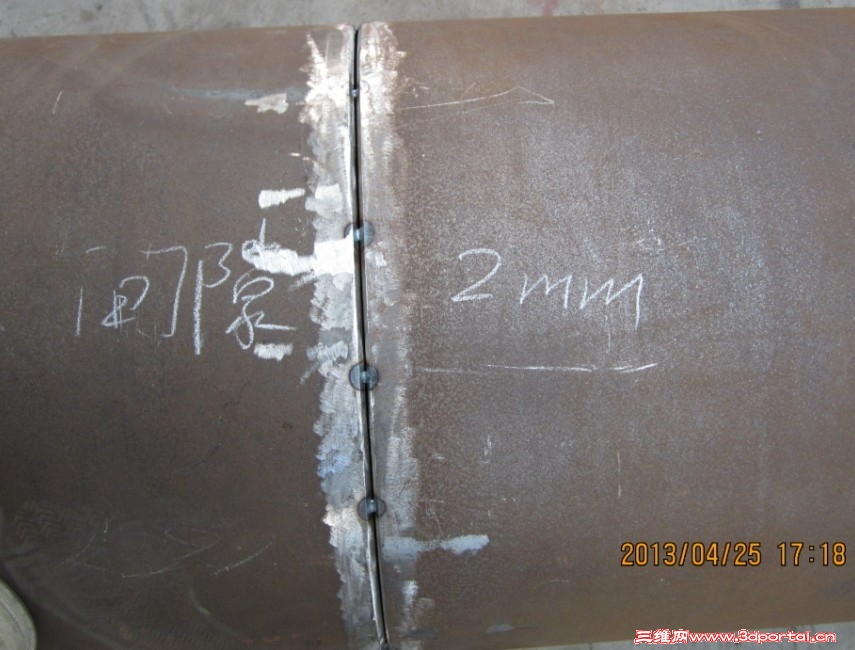

钢板卷制焊接而成。环缝组对间隙2—3mm，钝边0—1mm，二筒体错边在1mm内。

3088

承插焊就好了，呵呵

3088

用承插焊吧
