SOLIDWORKS2012钣金展开严重缺陷

zhangdon · 发表于 2013-5-4 15:57:56

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 zhangdon 于 2013-5-4 16:44 编辑

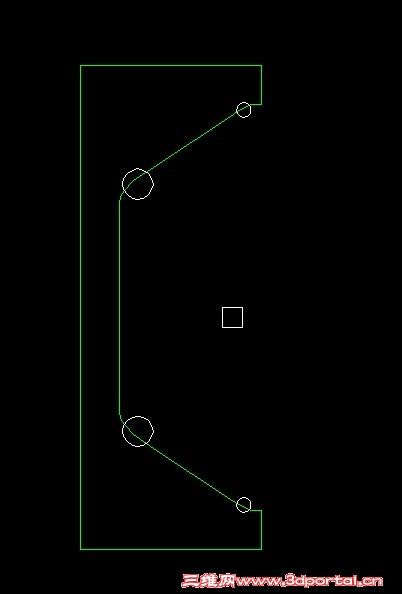

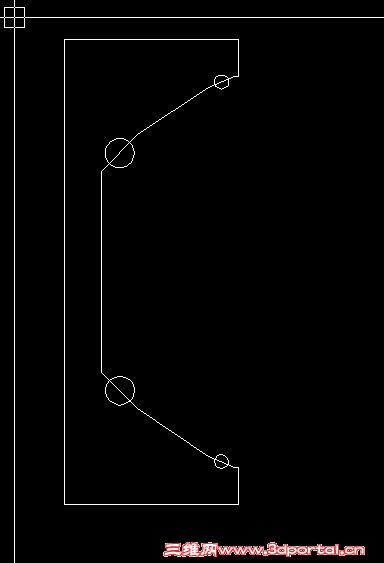

用钣金展开是错误的如图下面来张正确的展开，错误与正确的不同之处就是我图片用圆圈画的地方。附件有原图的三维实体图，希望各位大师可以帮忙解释一下是什么原因，跪谢。

zhangdon · 发表于 2013-5-4 16:27:39

有没有大神知道什么原因啊？

xingcb · 发表于 2013-5-4 16:38:26

我使用的还是老板，不能打开

zhangdon · 发表于 2013-5-4 16:46:38

xingcb 发表于 2013-5-4 16:38 static/image/common/back.gif
, w9 i% e' y$ v$ c& q* e我使用的还是老板，不能打开

为了能使大家快速帮助，先补上IGS格式，希望大师帮助解答，谢谢

独行 · 发表于 2013-5-5 15:19:06

本帖最后由独行于 2013-5-5 16:17 编辑

你要是需要那里是圆弧的话，不是你那种切法

你是要这样的吧


zhangdon · 发表于 2013-5-6 09:43:06

寂静天花板发表于 2013-5-5 14:52 static/image/common/back.gif
8 m; R) {- l0 {2 t7 t! V" z$ n2 ?楼主，你根据什么认定展开应该圆弧，换句话说谁告诉你第二张图是正确的，是车间工人呢，还是老图纸，老图纸 ...

肯定是圆弧的，因为我做出来是没有问题的。

zhangdon · 发表于 2013-5-6 09:44:38

独行发表于 2013-5-5 15:19 static/image/common/back.gif$ v4 p2 H; b) p$ \4 L
你要是需要那里是圆弧的话，不是你那种切法
3 s5 ?- h$ [& d/ M! |% N5 ^) X! B
你是要这样的吧

对是这样的，请教该怎么切了，我在PROE也是这样切的就是圆形的展开

英俊少年 · 发表于 2013-5-6 10:21:48

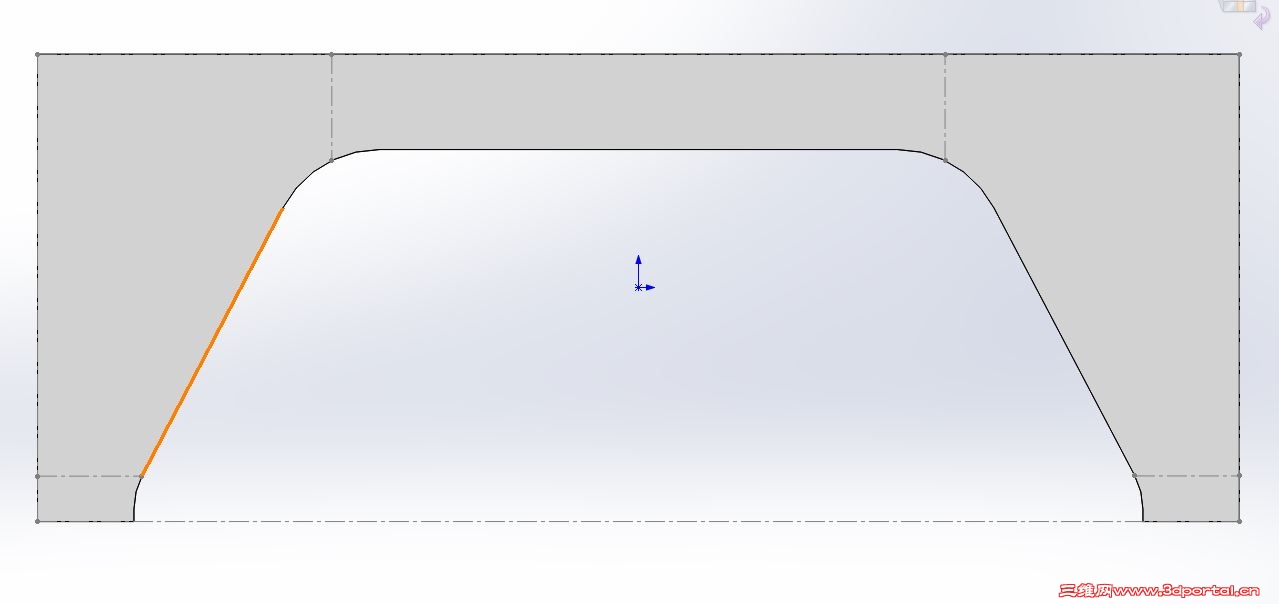

你的弧线应该是这样的。1/4圆柱斜切的椭圆，然后展开的样条曲线，不是什么圆角。

xuyongcun · 发表于 2013-5-7 14:51:27

本帖最后由 xuyongcun 于 2013-5-7 14:53 编辑

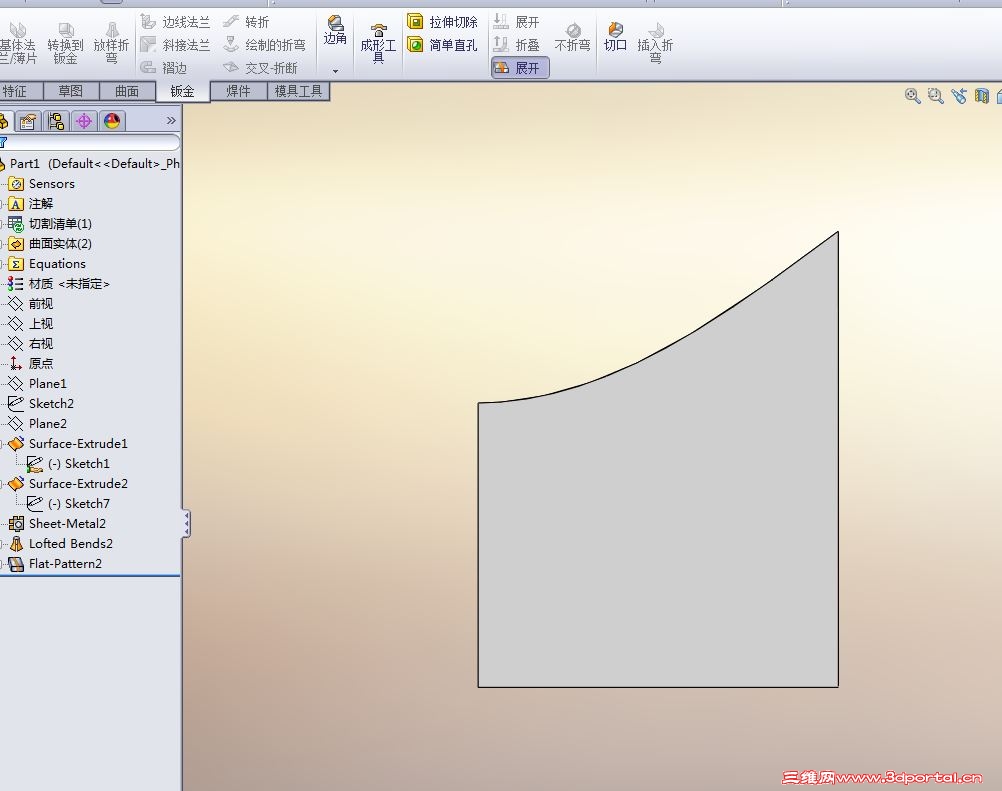

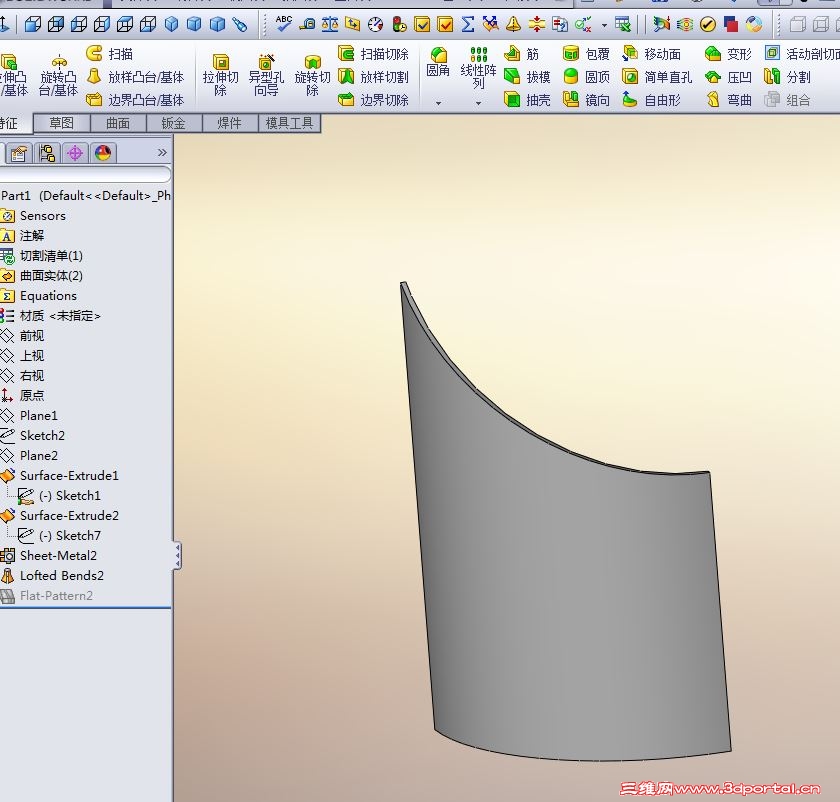

很简单，带斜切面的钣金不要用Snap1,一定要用Snap2

zhjailfq · 发表于 2013-5-7 15:01:46

xuyongcun 发表于 2013-5-7 14:51 static/image/common/back.gif
9 q2 q2 o3 s7 w% i/ p6 y6 g; L很简单，带斜切面的钣金不要用Snap1,一定要用Snap2

没看明白？应该怎么展开哦

zhangdon · 发表于 2013-8-11 09:40:15

谢谢，非常感谢

zyf269 · 发表于 2013-8-12 21:24:37

本帖最后由 zyf269 于 2013-8-12 21:27 编辑

我就用过“错误展开”导致钣金件不能组装，那次是因为第一次做这外形产品没注意就犯错误了，后来用10楼所说的方法才能正确展开。
