圆管零件两端压扁怎样实现？

musicsnow · 发表于 2013-5-21 09:29:21

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

有一零件基体是一根圆管，两端压扁打孔，在ProE或Cero中怎样实现？有没有现成的造型工具？
谢谢！

tangcarlos3d · 发表于 2013-5-21 12:20:27

先分段画管子、打扁的部分，再用混合命令将两部分连接起来即可。

musicsnow · 发表于 2013-5-22 07:57:11

这个操作最精确的方法应该是用有限元软件进行塑性变形仿真计算，但有限元生成的模型无法在CAD软件中编辑，所以需要CAD软件中有近似的算法。
如果不是用软件自己提供的工具进行操作，仅仅是通过造型工具做，意义不大，因为肯定误差很大。
我在Solidworks那边也发帖问了这个问题，回复不少，但这边好像没人做过。
再顶一下，期待高手！

木@木 · 发表于 2013-5-22 09:28:29

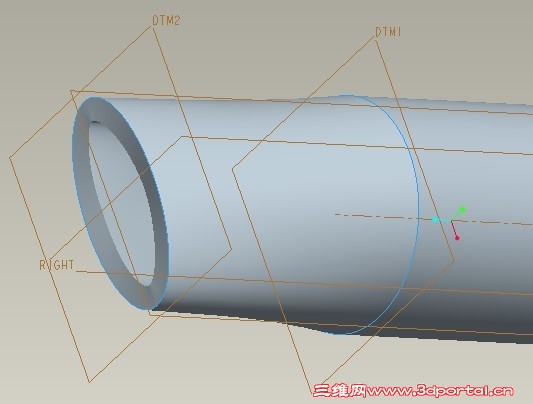

是这样吗就是先画一根管扁的那头再另画

musicsnow · 发表于 2013-5-22 17:55:10

这是一种造型方法，但显然不是精确方法，哈哈
而且扁的一端没有重叠，不彻底。
这个是需要专用工具来实现的，不能仅仅靠造型方法。

tangcarlos3d · 发表于 2013-5-22 20:10:14

本帖最后由 tangcarlos3d 于 2013-5-22 23:41 编辑

musicsnow 发表于 2013-5-22 07:57 static/image/common/back.gif3 `8 v& @1 o# F5 Z {7 t* N& `3 n) `
这个操作最精确的方法应该是用有限元软件进行塑性变形仿真计算，但有限元生成的模型无法在CAD软件中编辑，所 ...

不必要杀鸡用牛刀！将有限元大材小用。将圆筒部分与扁的部分外圈长度相等即可，在用混合命令连接起来。
另一个方法使用钣金画圆管，在用成型（form）命令、用模具压扁。

彤儿 · 发表于 2013-5-22 21:21:40

个人认为曲面造型是没办法型精确的标注尺寸的,只要能表明大体造型,并给出理论参考尺寸即可,不必过份追求玩美

balang_b · 发表于 2013-5-22 22:04:06

应该是混合吧.

gaocl · 发表于 2013-6-1 13:16:01

用插入-扭曲就很好用，你可以画三段管子，用扭曲中的变形把两头的管子压扁就成了。

幸福离我多远 · 发表于 2013-6-1 13:49:52

支持用变形DDDDDDDDDDDDDDDDDDDDD

jing06 · 发表于 2015-12-18 18:30:28

怎么画啊？具体步骤我是菜鸟级别的
