[求助] Solidworks如何畫出運動軌跡

[复制链接]
jerryfuang
发表于 2013-6-6 11:16:01 | 显示全部楼层 |阅读模式 来自： 中国台湾

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x

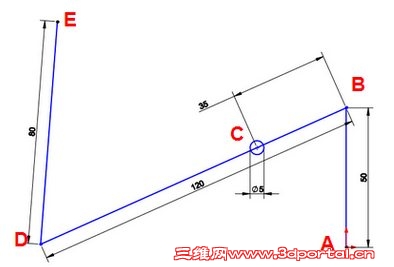

已知連桿AB、BD、DE，固定點A、E，: l* ?2 o  X: s5 L; b0 f
問題：當AB聯桿作圓周運動時，BD聯桿上的C點運動軌跡草圖如何取得8 H6 d' K) l6 b- O3 u* R* s4 g0 F
# P; c( T3 N8 I! r
1 k# g* K0 }& D, |/ ~
( |  p! v9 D# H( ?) v1 T$ }9 ]

272.rar

26.92 KB, 下载次数: 56

原文件
回复

举报

卢丽忠
发表于 2013-6-6 13:17:33 | 显示全部楼层 来自： 中国浙江宁波
同求方法，等高手解答。
回复 支持 反对

举报

rnlnfei01
发表于 2013-6-6 14:37:11 | 显示全部楼层 来自： 中国河南郑州
求高手现身说教
回复 支持 反对

举报

22553711
发表于 2013-6-6 15:47:00 | 显示全部楼层 来自： 中国浙江杭州
本帖最后由 22553711 于 2013-6-6 18:31 编辑
7 y7 P: S8 |/ T) L  Z, ^
/ R2 ^3 a. d! C+ j# K我来贴个图：

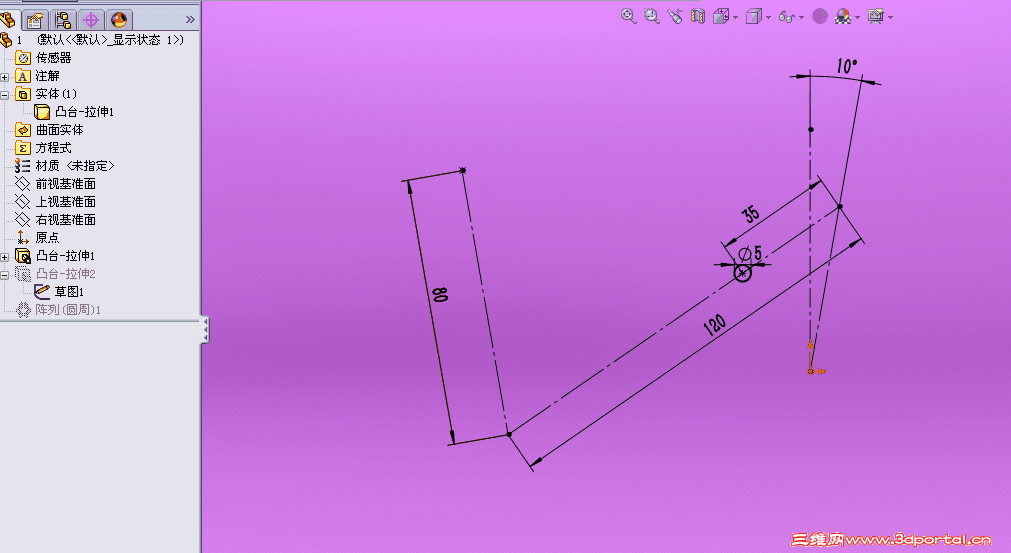

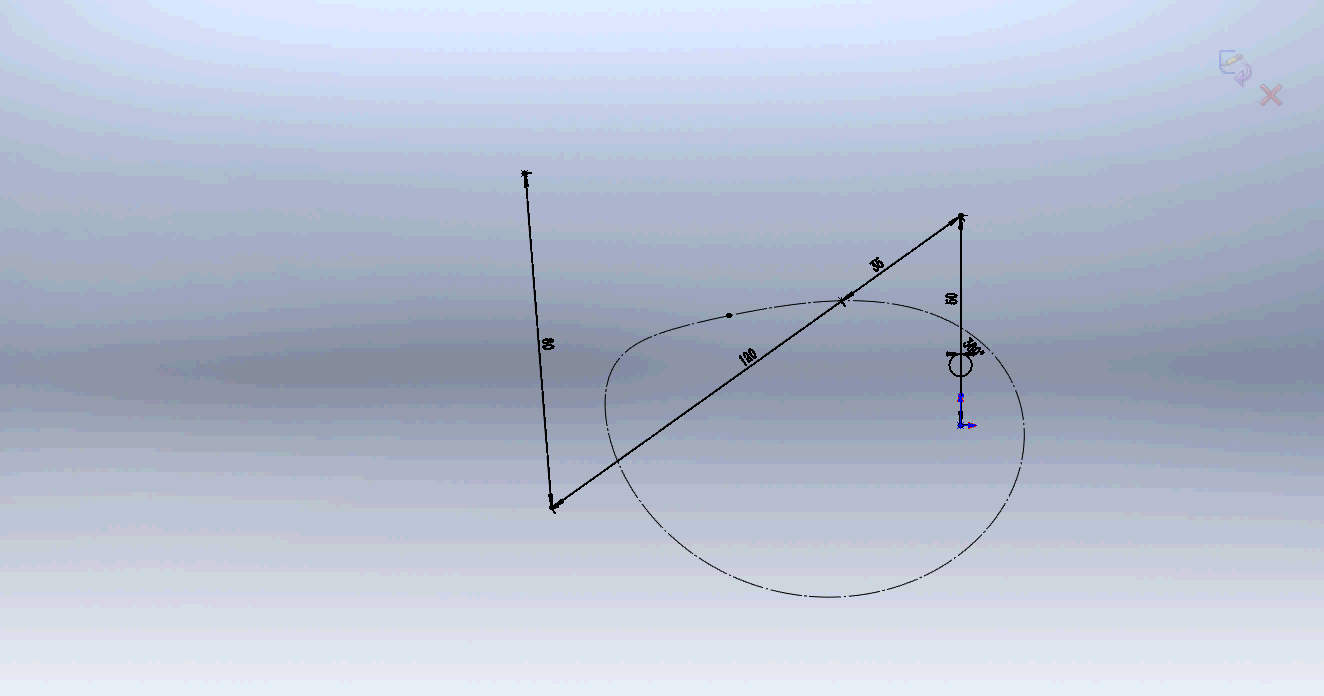

/ [7 D( M  Q) Z$ x: x! P7 \ 1111.gif 7 v3 S4 Z1 p* Q  S# c9 d2 J* M
回复 支持 反对

举报

rnlnfei01
发表于 2013-6-6 15:50:30 | 显示全部楼层 来自： 中国河南郑州
22553711 发表于 2013-6-6 15:47 static/image/common/back.gif2 a$ m( x% w3 l7 U9 t8 }
我来贴个图：

, }1 Q* T9 a' R8 I2 \7 |4 x/ d1 q学习了  但是这个轨迹是怎么画的呢
回复 支持 反对

举报

ryouss
发表于 2013-6-6 17:26:59 | 显示全部楼层 来自： 中国浙江嘉兴
基本作图法
0 L1 B  x2 a" d) n# U, @ capture-7.gif
回复 支持 反对

举报

rnlnfei01
发表于 2013-6-6 17:32:46 | 显示全部楼层 来自： 中国河南郑州
ryouss 发表于 2013-6-6 17:26 static/image/common/back.gif! f- O7 J" B0 Z  r
基本作图法

( P) B, R; J6 ^$ S7 y是做N个点  然后连样条线吗
回复 支持 反对

举报

施瓦辛格
发表于 2013-6-6 17:43:21 | 显示全部楼层 来自： 中国浙江杭州
ryouss 发表于 2013-6-6 17:26 static/image/common/back.gif
7 l: x8 v8 w3 f* ?基本作图法
3 o7 X( A9 a  X8 q: F+ p1 P
望不吝赐教，这太牛了啊
回复 支持 反对

举报

rnlnfei01
发表于 2013-6-6 17:44:10 | 显示全部楼层 来自： 中国河南郑州
ryouss 发表于 2013-6-6 17:26 static/image/common/back.gif- _& C: U9 Y; P$ R1 Z6 B
基本作图法
/ h3 C8 L+ [4 S& m" n, I
梁老师  这个曲线具体怎么画啊
回复 支持 反对

举报

van99
发表于 2013-6-6 17:58:31 | 显示全部楼层 来自： 中国河南周口
这个具体怎样画啊？拜师，请赐教！
回复 支持 反对

举报

22553711
发表于 2013-6-6 18:10:22 | 显示全部楼层 来自： 中国浙江杭州
本帖最后由 22553711 于 2013-6-6 18:12 编辑   H% w+ R- W% o
ryouss 发表于 2013-6-6 17:26 http://www.3dportal.cn/discuz/static/image/common/back.gif
9 ?% z, W, i: a* E0 D基本作图法

2 r; M0 l3 j9 Q! T3 Q* P. M
; O! u! |" H5 S% C! D用梁兄提供的宏重新做了个动画，贴出来看看效果：

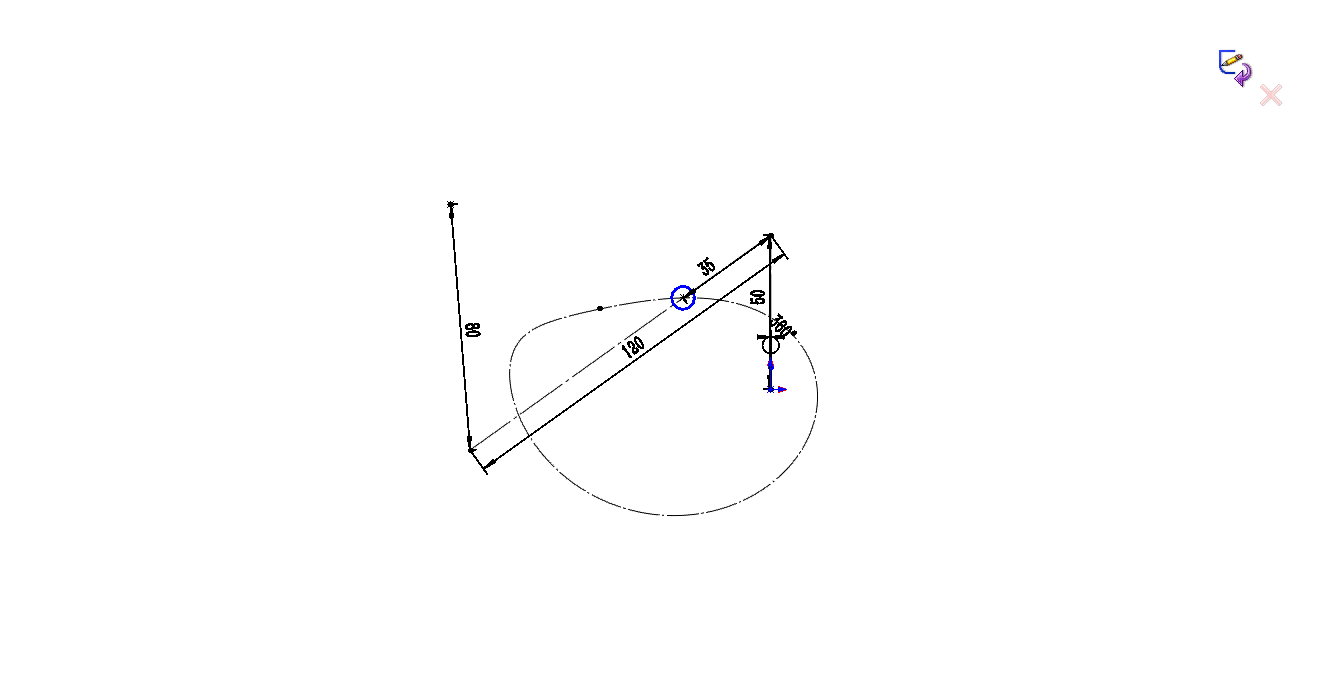

; F' K7 W6 H% W' S, J3 I! A, ^0 g 运动轨迹.gif ( k7 F( _& y4 U/ c( ^* ~
仍然不理想，请版主删掉该贴吧5 m" C" P1 M. j  d$ o5 B4 V! M5 s

# O! t+ y4 J( p2 E  i, p- }1 w
回复 支持 反对

举报

jerryfuang
 楼主| 发表于 2013-6-6 18:18:05 | 显示全部楼层 来自： 中国台湾
22553711 发表于 2013-6-6 18:10 static/image/common/back.gif9 f& ~/ u# Q  G
用梁兄提供的宏重新做了个动画，贴出来看看效果：
$ f& x% i, l9 \: w
. r7 ~! o! Z  F仍然不理想，请版主删掉该贴吧

$ H3 l& X3 Q+ `: _1 F5 ^能說說怎麼做的嗎?
0 H! V, l+ p; h" a' K: s" K
回复 支持 反对

举报

ryouss
发表于 2013-6-6 19:38:44 | 显示全部楼层 来自： 中国浙江嘉兴
rnlnfei01 发表于 2013-6-6 17:32 static/image/common/back.gif) @" \5 c% y* _" @
是做N个点  然后连样条线吗

7 Y- Q! p# ]! U" ~5 F( @是的,這是最基本的作圖法,必須要知道的,
+ x% q) c! w8 R4 H6 d) a再學其他高級的才有意義!
回复 支持 反对

举报

22553711
发表于 2013-6-6 20:59:23 | 显示全部楼层 来自： 中国河北石家庄
本帖最后由 22553711 于 2013-6-6 21:02 编辑
" S7 t8 O4 D# w, }! X4 s) b
jerryfuang 发表于 2013-6-6 18:18 static/image/common/back.gif8 A4 V8 M4 ]( \' N2 ^! @
能說說怎麼做的嗎?
( x4 b4 S: w1 S9 B+ ]( _, }
重复了，请版主删除
回复 支持 反对

举报

22553711
发表于 2013-6-6 21:00:13 | 显示全部楼层 来自： 中国河北石家庄
jerryfuang 发表于 2013-6-6 18:18 static/image/common/back.gif; t  p* y+ M0 R# Q3 B) q, @
能說說怎麼做的嗎?

0 w, O7 {) r  C( h$ o我也是取若干个点然后连接成样条线。
1 F  K) D# h2 W取点方法我用的是圆周随形阵列，麻烦了些，但倒是很直接。
4 Q; ?# A# \  B2 e如果能推出轨迹方程当然更好，可惜对我而言，该题难度大了些，
回复 支持 反对

举报

wu5119
发表于 2013-6-6 21:10:47 | 显示全部楼层 来自： 中国广东深圳
本菜鸟觉得 数学好的 可以试下方程驱动
回复 支持 反对

举报

rnlnfei01
发表于 2013-6-7 08:03:22 | 显示全部楼层 来自： 中国河南郑州
22553711 发表于 2013-6-6 21:00 static/image/common/back.gif
. }; o% \2 H, ]( I: D+ c9 I我也是取若干个点然后连接成样条线。; P1 f# ]5 q, _, l+ Z; r8 J8 `5 M
取点方法我用的是圆周随形阵列，麻烦了些，但倒是很直接。
( M( Z1 L( i7 B6 d: b) O( X# S如果能 ...
" ^% w$ `2 q/ d
草图  怎么用圆周随形阵列呢
回复 支持 反对

举报

van99
发表于 2013-6-7 08:26:44 | 显示全部楼层 来自： 中国河南周口
本人菜鸟，求教怎样让运动轨迹显示出来，谢谢！
0 l) g" z( a' f
回复 支持 反对

举报

22553711
发表于 2013-6-7 08:28:11 | 显示全部楼层 来自： 中国浙江杭州
rnlnfei01 发表于 2013-6-7 08:03 static/image/common/back.gif
' ^1 K8 M4 t' W草图  怎么用圆周随形阵列呢

, [+ ~; W; f5 k/ ], \8 Y2 P' I* B请参考：8 @0 K- t' u3 i) y( Z, g, [

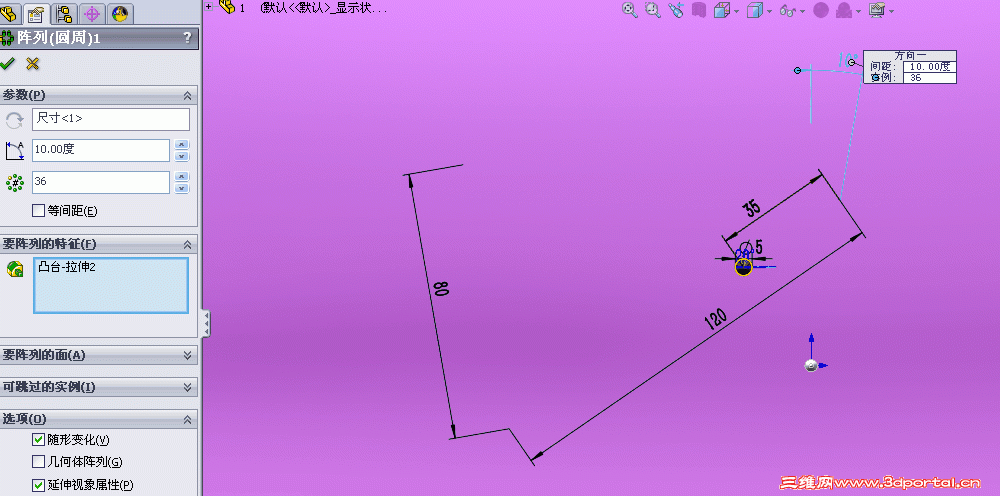

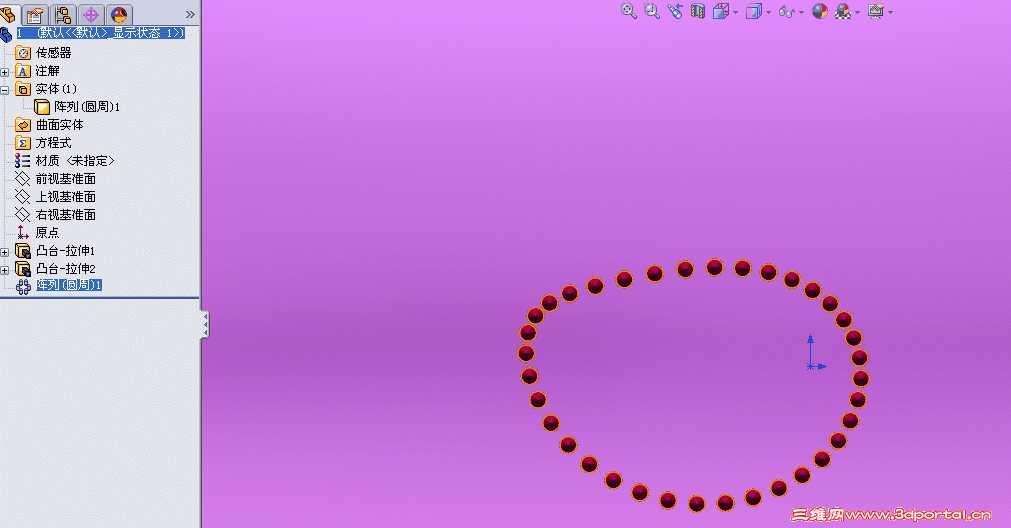

6 U4 A$ I( a4 P( f/ Q: x 2.gif + g: p  p$ q& M3 w5 ]; U( V7 X
回复 支持 反对

举报

卢丽忠
发表于 2013-6-7 08:39:05 | 显示全部楼层 来自： 中国浙江宁波
ryouss 发表于 2013-6-6 17:26 static/image/common/back.gif  |! ?7 H7 q! }* H2 Q1 j* q
基本作图法
) z" X: `: B8 a/ @* H1 h# y
求教，这N个点是如何定位的呢？
回复 支持 反对

举报

22553711
发表于 2013-6-7 08:46:27 | 显示全部楼层 来自： 中国浙江杭州
卢丽忠 发表于 2013-6-7 08:38 static/image/common/back.gif
1 C8 y  Y- z- }/ j7 @' }* p4 f求分享梁兄的宏程序
+ F5 G/ }0 {+ I4 W7 C( l
那您似乎找错人了# n# D) A5 T$ G0 B1 v2 H' u
http://www.3dportal.cn/discuz/fo ... page%3D1&page=2
回复 支持 反对

举报

rnlnfei01
发表于 2013-6-7 09:24:11 | 显示全部楼层 来自： 中国河南郑州
本帖最后由 rnlnfei01 于 2013-6-7 09:33 编辑
) O. _! C0 u8 X0 O+ O3 \
22553711 发表于 2013-6-7 08:28 http://www.3dportal.cn/discuz/static/image/common/back.gif" a3 J" K; K! W
请参考：
4 e, f/ L! L/ B
: g% s3 e; q! E% z/ u' A1 X5 i

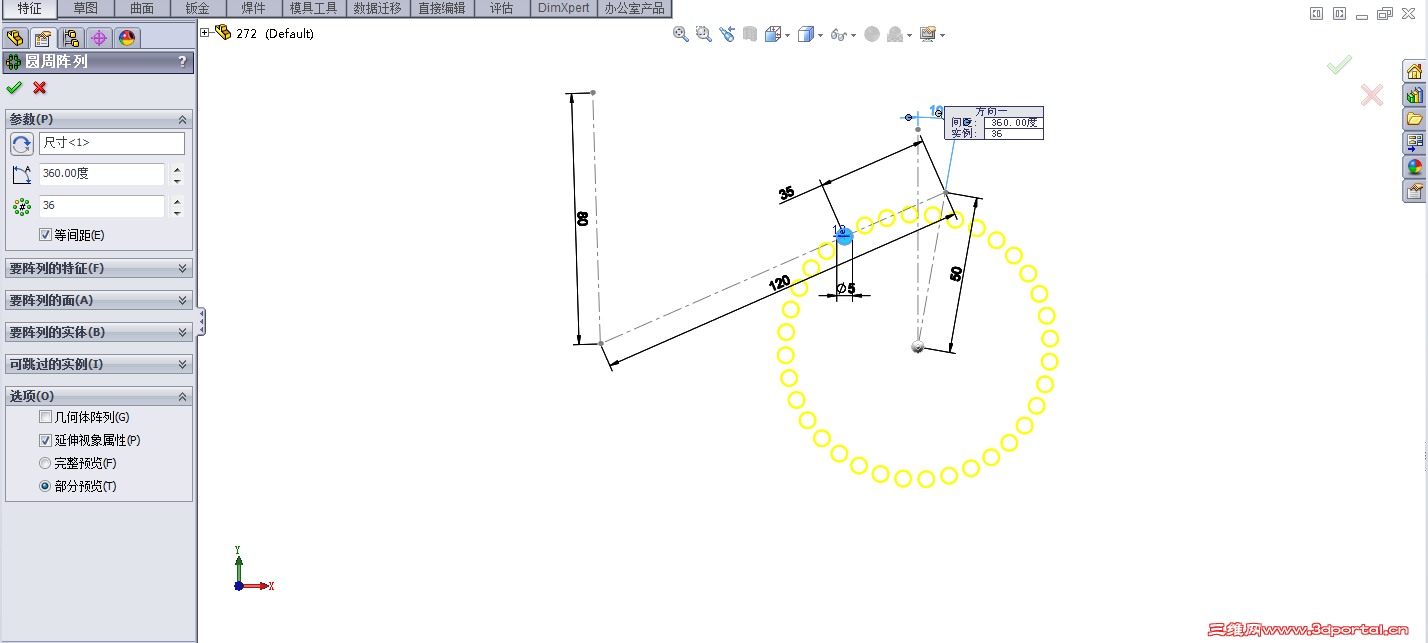

阿木  帮忙看下这个完整预览怎么没有   我只拉伸了一次不晓得对不对
回复 支持 反对

举报

22553711
发表于 2013-6-7 09:37:48 | 显示全部楼层 来自： 中国浙江杭州
rnlnfei01 发表于 2013-6-7 09:24 static/image/common/back.gif
$ r; E& Q9 q, E2 S阿木  帮忙看下这个完整预览怎么没有   我只拉伸了一次不晓得对不对

$ h) w6 a  V8 ^7 X随形阵列不能预览
回复 支持 反对

举报

rnlnfei01
发表于 2013-6-7 09:40:36 | 显示全部楼层 来自： 中国河南郑州
22553711 发表于 2013-6-7 09:37 static/image/common/back.gif9 m. V% s3 U2 _$ C
随形阵列不能预览
; Z+ T; W* ^- \. t8 r1 Y/ d
但是这个阵列不出来，你那个两次拉伸没看清拉伸的哪里
回复 支持 反对

举报

馨竹幽静
发表于 2013-6-7 10:17:47 | 显示全部楼层 来自： 中国江苏常州

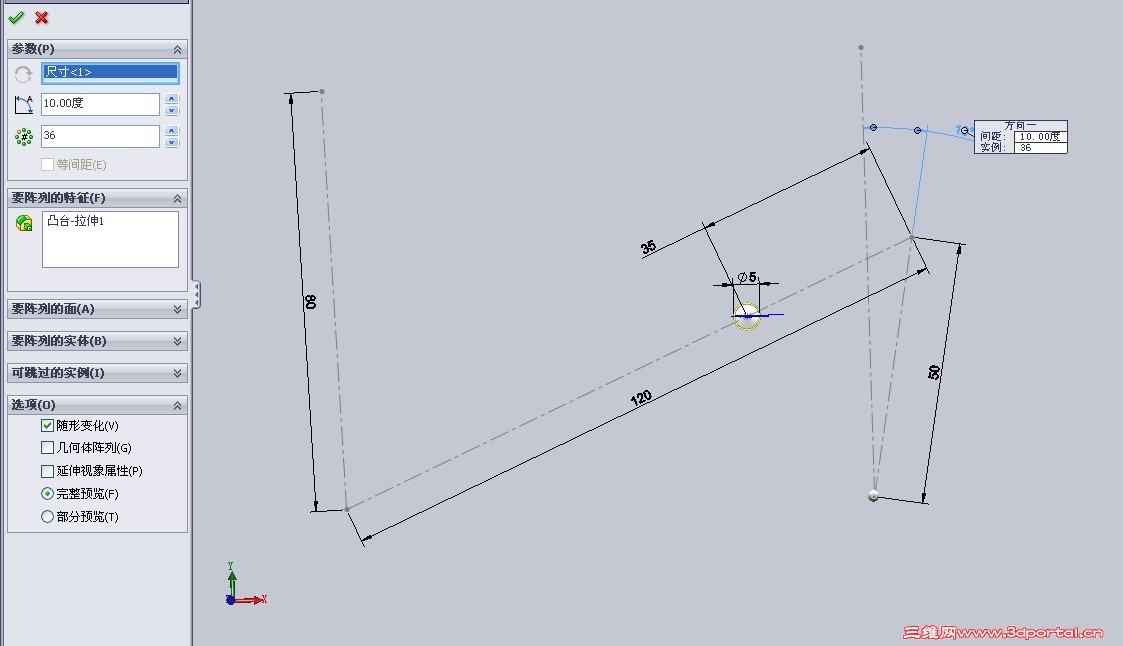

我的圆周阵列中怎么没有随行阵列啊？求解！ 无标题.png
回复 支持 反对

举报
