Solidworks 工程图转换为AutoCAD 图纸全攻略
' Y$ R6 i N/ u+ K( Z2 E+ n* o1 d
. i* Y4 ~" f* j; j 已有不少高手对Solidworks 工程图转为AutoCAD dwg 图纸进行了探讨，但都 不全面。根据本人多年的经验，现总结出来，奉献给大家分享。
" x$ B5 V# w+ t; O& |8 }2 Q* g0 @0 k0 p7 W
转换过程只需点一次鼠标就可搞定，而且转换的dwg 在AutoCAD 打开时不需更 改，连图层和颜色都可一丝不差。好了，不罗嗦了，下面就让我们开始吧!! B- F4 D* Y- t! l$ d! k& P: Z
0 o4 p+ d# c) x3 c/ w; B8 a 一、初级篇一般转换 X' R( o6 | a8 d; {# R
0 Y/ v3 A1 W: t" R* c+ M0 V% p
1• 打开需转换的Solidworks 工程图，先查看和设置一下它的字体，打开菜单：工具/ 选项/ 文件属性/ 注解字体。右面列出的各注解的列表，如点击右面的“注释/ 零件序号”。显示的是你图纸“注释”和“零件序号”的字体的设置。如图
p, n2 V$ x8 ]" D+ k4 Z) j6 E, V# u' A) g5 ], o! ]
2• 把注释/ 零件序号、尺寸、细节、截面、……全部按你的要求设定。字体：“尺寸”的字体应设置为英文字体，如“ Times New Roman ”、“ Arial ” 等，其他一般为华文仿宋、仿宋、宋体、或黑体，我选的是“仿宋_GB2312 ”。 (按国家制图标准，其实我最喜欢黑体，在图纸上显得很漂亮)，选什么字体并简单的办法是用鼠标右键的“复制”。
8 ]" V9 b6 U3 I" P+ X
3 N+ O5 D2 Z9 F+ Y 注意：字体用得越少越好，不然转换时易出错。8 L1 S% }3 q) r& H+ c6 n! G1 G* J4 P
/ k4 P3 `5 B; P& [* n3 c
字体样式：常规
3 v9 J. Z) c! G4 R" s9 g. p4 ]8 Q9 @/ h V/ b5 C' z1 C
高度：可根据你的要求设置，最好按国家标准，各种幅面大小都有不同的字高要求。
. ?3 z4 i% C: J& S) T! {( D6 N3 X, t( t8 [8 Q
3• 在SolidWorks 安装目录下的data 目录中找到drawfontmap.txt 文件， 这就是转换的字体文件。打开它，在最后一行添加：你刚才复制的字体名+ 空格(随意) + 你刚才复制的字体名。“尺寸”的字体因为选择的是英文字体，列表中已有了，不需加入。
) i, D! {" j! X+ s& O- o
$ k' B1 J+ ~# x 4• 保存drawfontmap.txt 文件。- _9 Y- [2 d: _, r" V4 R( M
X) T/ Q& g% N/ o
5• 操作：文件/ 另存为，保存类型为DWG 或DXF 就OK 了。
) S3 I2 y9 ]: J1 D8 f# t5 T/ W( U( g

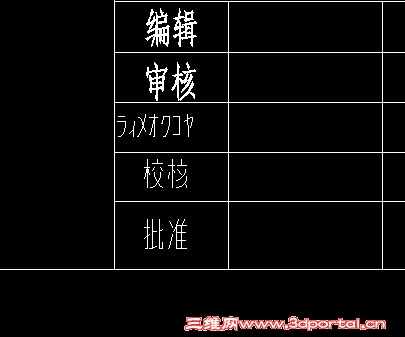

在AutoCAD 中打开刚才转换的DWG 的文件，应该转换的比较成功了，如果你觉
+ T/ E4 U' n& w" ]8 a8 ]" d" J& u
8 h1 J5 ]! v0 N" f 得满意下面的《设置映射文件——图层、线型》1 a6 P8 f7 h9 y" ?, D& v
- `$ q; d+ P" n7 H' }( x4 ~ 二、中级篇：设置映射文件——图层、线型! H2 l% r! B% H; H; S9 ~' W
: [; b+ X; k7 B K$ d! r
上一篇我们讨论了Solidworks 工程图到AutoCAD 图纸的一般转换，这样转换出来的图纸可以满足一般的要求，但它所有的物体都是在同一图层上的，如果需要在AutoCAD 进一步编辑和打印比较麻烦。接下来，我们在把它设置的更完善些。3 b( \3 E+ A, H; C' j ?
$ B6 k9 l4 y& q, \8 f
1• 操作：文件/ 另存为，选择保存类型为DWG 或DXF ，点击选项，
9 i( b' t! Q' v+ i/ W+ s- ?- o5 U5 m* l& {9 O
2• 出现“输出选项”对话框，选中“自定义映射Solidworks 到dxf ”。) }7 j& e( f3 }1 H+ L: j. u- v7 E
* ]0 r2 ?5 u2 D0 d# ]* W
3• 再按“确定”。系统返回到“另存为”对话框;按“保存”;出现Solidworks 到dxf 映射对话框
/ @1 } V# r8 P
7 b( B3 G8 r9 t( Z- i5 H9 o; S+ f 4• 对AutoCAD 熟悉的朋友应该明白了，这就是设置转换成DWG 文件的图层设置。点击添加，设置好图层的名称、颜色、和线条式样。我的设置是这可是按国标设置的阿。
, ?9 W; w1 A- g B2 x" ?' o! U! K" N3 {8 g. Y$ r2 h0 e
5• 点击“映射到实体，这是把你Solidworks 工程图中的各种“实体”应该放到DWG 文件的哪各图层的设置，点击添加，把各实体分别放到第4 步设定好的图层上去。有很多，别弄昏了头。
. Y) o7 M4 m9 O }; s
: A% J: ~9 f$ w8 k0 m* v$ K 注意：最好不要在这里选颜色和线条样式，而应在第4 步设定，它会自动把颜色和线条样式设置为BYLAYER 熟悉AutoCAD 的朋友都清楚这一点。如果你不知道为什么，照做就可以了。
+ u, H0 v/ Y0 n7 M% X: b7 H
& T: d6 n. }7 P( {0 I' y 6• 辛辛苦苦设置了这么多，可千万不能一确定了之，它可不会自动保存!选择“映射文件设定”，找个目录，起个名字，按“确定”保存起来。
1 P2 _3 E9 t4 ~: p6 s4 r0 f; `/ u
& I- U% H/ V( k6 H2 }% ^ 7• 再按“确定”。大功告成!5 d, r5 H! ]# r3 ^; m; d. k2 b# V
' y k. l+ T$ o8 G 打开转换的DWG 文件，如果有什么不对的地方，回过头来修改设置，重新保存，直到满意为止。1 [ {0 ^4 r$ j
