45号钢淬火温度、硬度、时间。

清心路明

3 [0 V$ q! a  f! X: k8 Y
请问各位高手，45号钢使用高频淬火，硬度为HRC55~60，它的淬火温度是多少，定多长时间？使用水冷，水温不能超过多少度？
7 e" i1 s  R( ~$ G; K/ _" S: O, P% L我希望大家告诉我的是怎样达到这个硬度，也就是具体的操作方法，硬度要求为产品表面，淬火前表面已经加工过，产品￠50mm.我司原来已经做过，是能达到的，只是那位师傅走了，就不知道了。

415448

45号钢高频淬火，技术要求：
1 O& o  `1 m+ H( @, d; T- k1、硬度为HRC55~60，这是表面硬度；
1 S$ _8 D+ t$ |2、硬化层深度，没有提出！
' P8 k7 z+ S6 N) ]3、金相组织，没有提出！
* H; l7 j$ _0 w. I+ @达到的途径：
/ f9 F9 U" l' s1、设变：根据硬化层深度选择10000-200KHz振荡频率的感应设备，根据你零件的外径，估计设变功率起码100KW以上；
* H& S) h1 A% q2 Z3 ]  V; z. `2、根据零件外径制定感应器，间隙1-2mm，感应器自带喷水或有辅助喷水圈；
3、淬火介质：清水，温度40℃以下，压力2.5kgf以上；
% v  t: c. G0 `- H# m, z, N4、淬火温度870-900℃，需要说明的是一般凭经验判定；
! i" I/ R3 R; q/ ~+ b+ p. m5、需事前不通电空行程运行设备，看看零件与感应器有没有干涉、喷水良好、淬火行程OK等；
  n& r! U! \, S, {5 \( B% T: d6、通电淬火；
9 z. l0 {, y2 g! @3 \1 N- d2 @7、160℃回火3H，空冷。

清心路明

7 X/ E! p6 X% H2 m! o0 b/ q谢谢2楼！产品只要求表面能达到就行，金相组织没有检验项。
产品11号晚上已经做出来了，合格了。
使用的高频设备输出功率为35KVA，淬火温度850度，加热时间46秒，保温温度550度，保温时间8秒。水温控制约30度。这只是能达到要求，产品有点急，没有在对参数进行调试了。如将温度再加高，加热时间是否可以往下调，能调整的温度、时间是多少？请行内高手指导下。

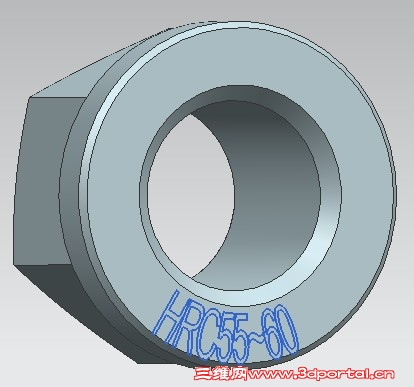

产品如图：
1 P% x" t7 H8 |9 \

415448

1、楼主的工艺肯定是错误的，550℃不可能淬火，不清楚这是什么温度；
2、温度高时间当然可以短了，但是你感应淬火的温度是怎么测量出来的？

清心路明

415448 发表于 2013-10-13 17:42 static/image/common/back.gif
1、楼主的工艺肯定是错误的，550℃不可能淬火，不清楚这是什么温度；
2、温度高时间当然可以短了，但是你感 ...

7 z4 q0 F1 m: O7 E! M. ~9 p& [是淬火温度850度，加热时间46秒，保温温度550度，保温时间8秒。
; ^2 \# C8 n0 Z8 W, ^感应淬火的温度是机器上的参数设置的。温度高低、时间长短都可以设置。
- K. I$ V+ S. X对于这个参数，你认为怎么设置更好？

415448

在下不才，国内和日本欧美的感应设备都见过一些，没有见过能够对淬火温度做设置的，可能是孤陋寡闻了吧！
4 M* K8 G8 |2 p还是有下记疑问：
0 L, }4 {% d% u. ]+ ^% T1、550℃保温8sec，这是什么意思，感应回火吗，如果是，零件表面温度不可能是550℃，一般比炉内回火温度高20℃；
2、一般感应淬火加热温度是凭目视检验判定，听说过SEAL和热练有测温设备，但是要几十万人民币，因为感应加热的特点是速度非常快，不容易测量；
* z- D/ Z+ A, G" T3、个人猜楼主讲的温度设置，是指设备厂家告知某规格的工件在一定的功率和频率下加热xx秒后会达到的温度，这只是理论值。
/ D7 {) V3 Z1 r) t实际感应淬火，在掌握一定理论知识后，凭经验的成分是比较大的。
