[分享] 彎管_草图,零件,組件動畫图_說明在24#

[复制链接]
ryouss
发表于 2013-6-16 09:05:59 | 显示全部楼层 |阅读模式 来自： 中国浙江嘉兴

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
本帖最后由 ryouss 于 2013-6-19 23:10 编辑 % L5 d7 ]9 [4 F  u3 X

0 U% q0 y: e0 }如題,應用悶大弧線相通.

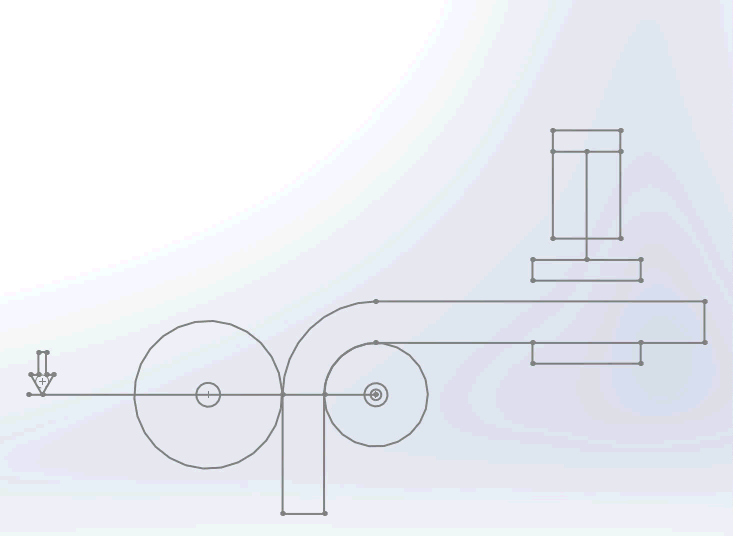

; ]4 p; j/ u6 D capture-6.gif

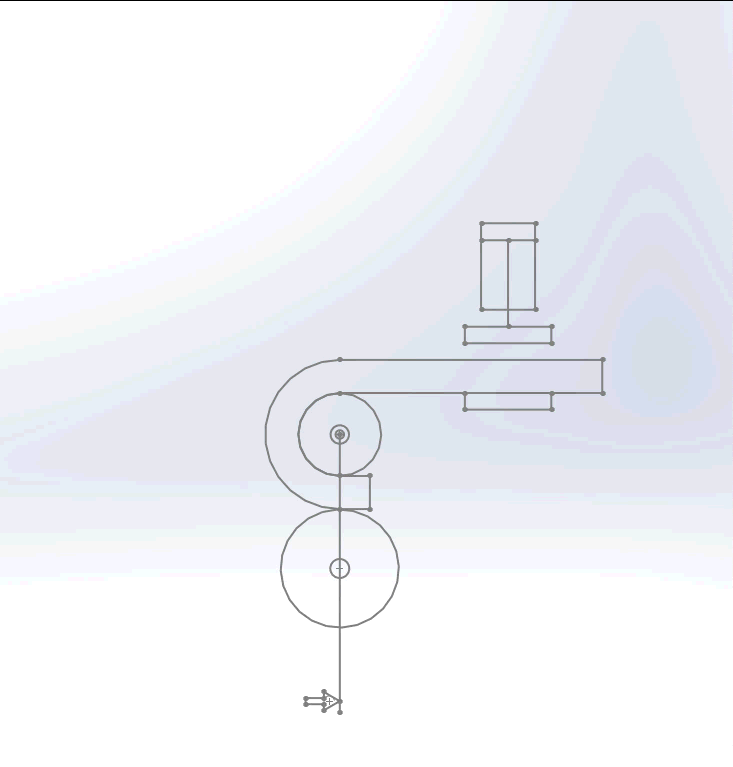

8 z0 t3 E8 S  z# e, K3 c3 ^! v彎180°示意圖' Z. n; f4 l; F+ n* T

评分

参与人数 1三维币 +10 收起 理由
阿帕奇 + 10 奖

查看全部评分

回复

举报

彤儿
发表于 2013-6-16 09:11:53 | 显示全部楼层 来自： 中国广东东莞
本帖最后由 阿帕奇 于 2013-6-20 10:43 编辑
+ f  ?4 O, {  @* h, A8 E" q* L8 c& s! E
望楼主上个源文件,动画一直是个学习的难点,特别是SW的动画
回复 支持 1 反对 1

举报

阿芸宝
发表于 2013-6-16 22:42:33 | 显示全部楼层 来自： 中国上海
…………请问，是在装配体里做的吗？
回复 支持 2 反对 0

举报

阿芸宝
发表于 2013-6-16 22:46:07 | 显示全部楼层 来自： 中国上海
这种Bender 压着管子的长块靠着内圆
回复 支持 1 反对 0

举报

ryouss
 楼主| 发表于 2013-6-16 23:01:10 | 显示全部楼层 来自： 中国浙江嘉兴
阿芸宝 发表于 2013-6-16 22:42 static/image/common/back.gif
& C8 h- @1 E& x( h, F2 f( p…………请问，是在装配体里做的吗？
! j# U) B- D9 Q  m& f. H
零件草圖作的
回复 支持 反对

举报

yuchenchuangen
发表于 2013-6-17 07:41:45 | 显示全部楼层 来自： 中国浙江台州
能给教程吗？楼主
回复 支持 反对

举报

22553711
发表于 2013-6-17 09:24:04 | 显示全部楼层 来自： 中国浙江杭州
本帖最后由 22553711 于 2013-6-17 09:48 编辑 ! D4 P) i( ^# a9 I) x" L5 U

" E: p. ~6 F/ ?2 `8 A2 c* O1 W支持梁兄！  n4 R1 Y9 _6 }, i( U. F& W3 J( c$ {6 D
: W+ h# s- J) `& j  h( b! X+ b
. j5 A) ]) e/ j8 f/ p9 v- |5 y
/ s3 u, i0 }' A" }: D* A
; M( t* K) {- ?* T, ?5 ^& s( U: y* a* Z

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3 奖

查看全部评分

回复 支持 反对

举报

我一定会回来
发表于 2013-6-17 09:32:10 | 显示全部楼层 来自： 中国湖北襄阳
自己做了下  看看是不是这样# y, G/ h" ]! F! ]1 O+ V

弯管.rar

36.43 KB, 下载次数: 134
回复 支持 反对

举报

ntsfzf
发表于 2013-6-17 09:37:19 | 显示全部楼层 来自： 中国江苏南通
路过，看过后好想学下，楼主有没有教程呀？期待啊
回复 支持 反对

举报

ryouss
 楼主| 发表于 2013-6-17 09:57:08 | 显示全部楼层 来自： 中国浙江嘉兴
本帖最后由 ryouss 于 2013-6-17 10:11 编辑 $ W* L, n- T7 p2 Y4 A2 K; Y
22553711 发表于 2013-6-17 09:24 static/image/common/back.gif& F4 ^5 \) C5 ]: P
支持梁兄！
# z0 T4 u. H! N) s! h
非常好,謝謝阿木兄的支持,9 G- P: q) @+ y  m# `
動作看來是用"宏"控制的吧?請回知.
  B! I6 H( `: y
4 U% a* {1 c0 h# T5 _+ q) i
回复 支持 反对

举报

ryouss
 楼主| 发表于 2013-6-17 10:01:47 | 显示全部楼层 来自： 中国浙江嘉兴
我一定会回来 发表于 2013-6-17 09:32 static/image/common/back.gif3 [9 l4 J* u; U2 w$ q) X
自己做了下  看看是不是这样
3 ~) J1 n& ~* r; J2 i* Q( j
壓縮檔解不開,是否可以再上傳?
) j1 O; j- k- e, A. |5 H+ U# C
回复 支持 反对

举报

chenyuefen0
发表于 2013-6-17 10:06:01 | 显示全部楼层 来自： 中国福建漳州
能不能上传一下源文件或是教程呀，想要学习学习！谢谢！
回复 支持 反对

举报

22553711
发表于 2013-6-17 10:22:28 | 显示全部楼层 来自： 中国浙江杭州
ryouss 发表于 2013-6-17 09:57 static/image/common/back.gif8 c9 X" V* }' a4 q
非常好,謝謝阿木兄的支持,3 t, @9 M7 z1 b! U- Y; |
動作看來是用"宏"控制的吧?請回知.

; D  k; @" x5 u! L; h9 d, ~梁兄眼力真是犀利！/ c) t+ S6 G* \" a: }0 }
除此小弟想不出他法，不知梁兄用的又是什么高招？
回复 支持 反对

举报

ryouss
 楼主| 发表于 2013-6-17 10:26:27 | 显示全部楼层 来自： 中国浙江嘉兴
本帖最后由 ryouss 于 2013-6-17 10:31 编辑
& R9 H: j* s6 w0 S" a
22553711 发表于 2013-6-17 10:22 static/image/common/back.gif
* _6 a0 ^7 c& r' L梁兄眼力真是犀利！+ g. Z" u- c# S$ r/ i' T
除此小弟想不出他法，不知梁兄用的又是什么高招？
2 x+ \3 _/ U" f+ W/ K0 Z( D$ H
沒事,我只是要知道木兄是否有在研究"宏"
% {" A( |$ B* e% g6 z某些動作,我是認為用宏是比較單純.
! z7 o/ i8 Y  d2 i' C我是對宏蠻有興趣,但所知有限,之後對宏有疑問,就可以和你討論.
回复 支持 反对

举报

Sangwhitso
发表于 2013-6-17 14:01:58 | 显示全部楼层 来自： 中国上海
期待楼主的教程。
回复 支持 反对

举报

22553711
发表于 2013-6-17 17:47:52 | 显示全部楼层 来自： 中国浙江杭州
ryouss 发表于 2013-6-17 10:26 http://www.3dportal.cn/discuz/static/image/common/back.gif) Q4 k8 }  w1 ^) V& M
沒事,我只是要知道木兄是否有在研究"宏"1 L8 @# O, y! ^' s6 y# `
某些動作,我是認為用宏是比較單純.
. [$ O( p$ j& {2 C9 {我是對宏蠻有興趣,但所知有 ...

/ c- @, T! }; W; _4 z
+ N+ K# z* A% D9 F+ |6 o谢梁兄抬爱，其实小弟是个“宏盲”，所用的宏也是生搬硬套。9 ~; p8 V$ P; D1 o# x  g# N
今后有不明之处还得向梁兄请教
回复 支持 反对

举报

ryouss
 楼主| 发表于 2013-6-17 23:39:13 | 显示全部楼层 来自： 中国浙江嘉兴

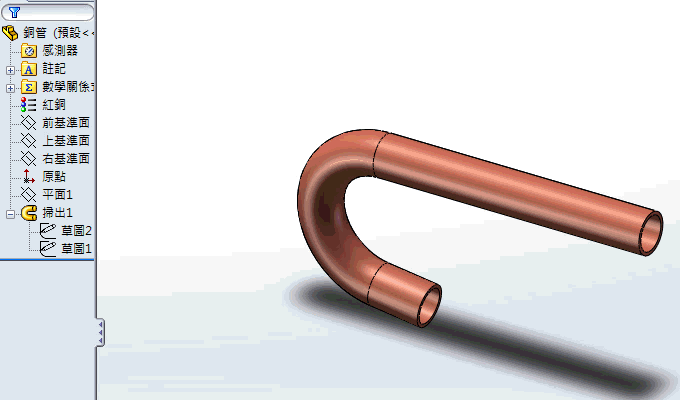

彎管_零件$ s" j: `5 V5 W5 d: N+ `4 w" @

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3 奖

查看全部评分

回复 支持 反对

举报

ryouss
 楼主| 发表于 2013-6-18 13:50:00 | 显示全部楼层 来自： 中国浙江嘉兴

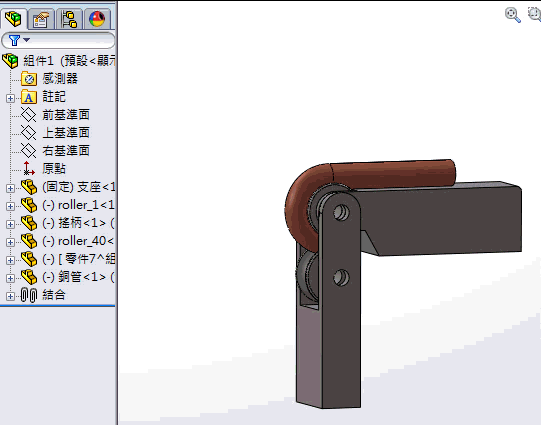

彎管_組件
* o6 U. N6 t5 _0 N7 S capture-3.gif
7 @; Z1 _8 |: _

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3 奖

查看全部评分

回复 支持 反对

举报

rnlnfei01
发表于 2013-6-18 14:16:13 | 显示全部楼层 来自： 中国河南郑州
梁老师  能否上传个源文件学习下
回复 支持 反对

举报

22553711
发表于 2013-6-18 14:38:47 | 显示全部楼层 来自： 中国浙江杭州
ryouss 发表于 2013-6-17 23:39 static/image/common/back.gif5 F# l! ^+ q( F" A$ |% j
彎管_零件
# K! \+ f7 b! _% b1 k% Q" Q

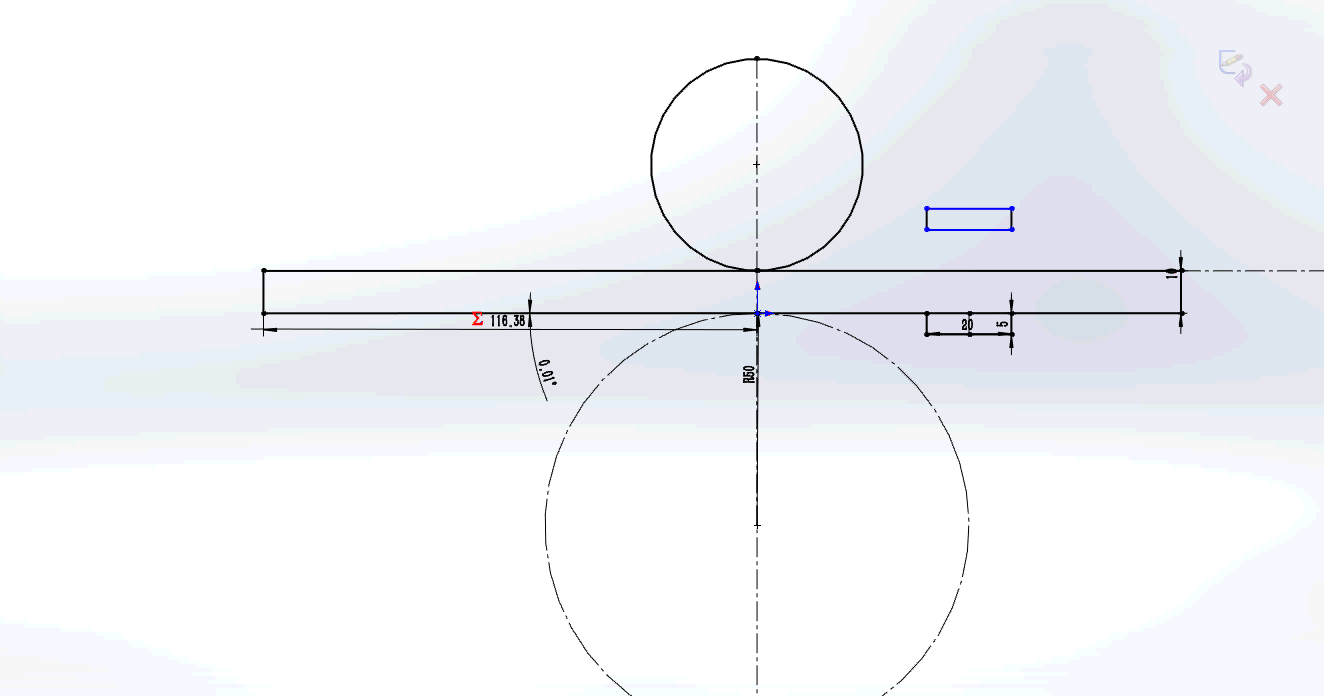

我用SW自带录制工具录制的动画不能显示特征树，不知梁兄用的又是什么软件？
9 W" Q7 L! Q" C/ b; @  I 零件1.gif
回复 支持 反对

举报

22553711
发表于 2013-6-18 14:41:59 | 显示全部楼层 来自： 中国浙江杭州

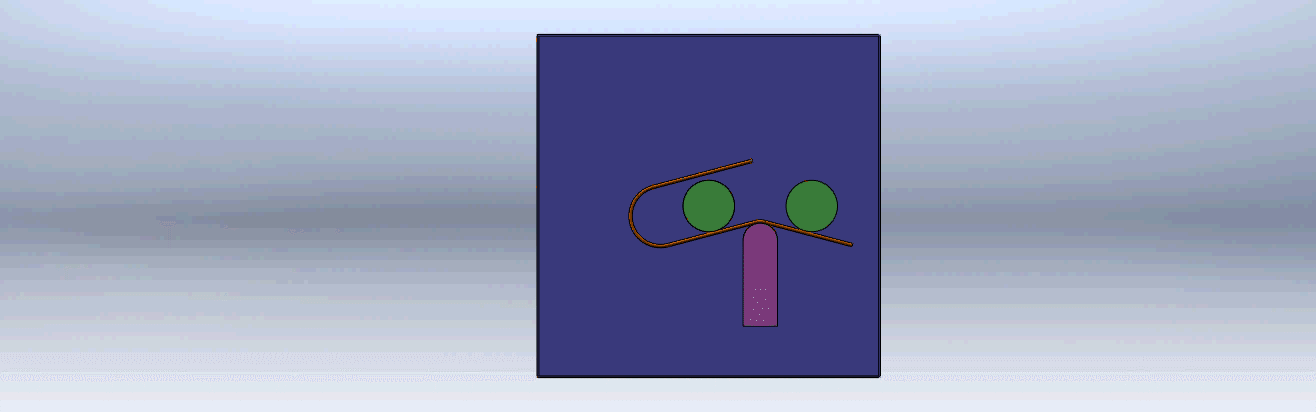

以前用关联设计做的一个折弯，不喜勿笑，
1 D. ~; B+ B, a# x3 |* Y$ y( Z. ? 圆钢折弯.gif
回复 支持 反对

举报

ryouss
 楼主| 发表于 2013-6-18 19:34:14 | 显示全部楼层 来自： 中国浙江嘉兴
22553711 发表于 2013-6-18 14:38 static/image/common/back.gif
  q* A. x) s) {# ~; O8 z5 r我用SW自带录制工具录制的动画不能显示特征树，不知梁兄用的又是什么软件？
1 r/ ]" f3 C2 O. U( e; D4 r" F
錄屏GIF動畫一直都用   Camtasia Studio 8
( P: t7 Y, f; @9 r% O; _" h8 Y5 H& _3 y, |2 q7 y8 w! y4 M* _
回复 支持 反对

举报

ryouss
 楼主| 发表于 2013-6-19 11:48:28 | 显示全部楼层 来自： 中国浙江嘉兴
22553711 发表于 2013-6-18 14:38 static/image/common/back.gif
# B6 G. p& i: J* X# A# z我用SW自带录制工具录制的动画不能显示特征树，不知梁兄用的又是什么软件？
7 D" B3 r3 z5 ^
這動畫應是在裝配体作的零件图的吧,我是直接在零件图作的.
回复 支持 反对

举报

ryouss
 楼主| 发表于 2013-6-19 22:32:47 | 显示全部楼层 来自： 中国浙江嘉兴
本帖最后由 ryouss 于 2013-6-23 09:19 编辑
% h! [9 ]* E8 v% o( I4 D* |/ h/ C9 v( n  l2 O+ G& L5 |
彎管零件作圖說明: U& f$ ~. j/ U5 q% Y$ N& S0 c
前言:4 @$ s9 I, A# D9 j/ T
    彎管成型在此舉兩個例題,"宏的作图法及"幾何作图法",幾何作图老早悶大就有出教程,這編僅是依據原理延伸應用而已.
( m2 X9 Q- E* c    宏的作图法,也是非常簡易的VBA編程,我知道有些人一看到"宏"就沒興趣,雖然在EXCEL我是用了好多年的"宏",7 w3 T* G, |: s/ Y
      之前也是很不想在SW用 宏,但在和大家交流之間,為了解決一時疑問,偶然就去探討SW的"宏",感覺在某些方面"宏"還是很好用,: c  v' ]8 I  _. J! T! `' \/ p: J$ ]
      可以很簡易快速的處理問題的,
( m( R  Q# i8 |! J0 i" c    以上是個人感觸,僅作參考!9 K' h! b: z1 Q3 G" `. o- \2 t
    另零件動作清楚了,作組件動作應該就"駕輕就熟",若有問題再討論了.
4 ?, Y! J+ C4 W6 L0 f% T/ `+ x% y 宏的作图法
) P* c5 T: W) {1 F2 o/ f3 f9 O    重點是在掃出的路徑. P+ l. H: @# d2 c

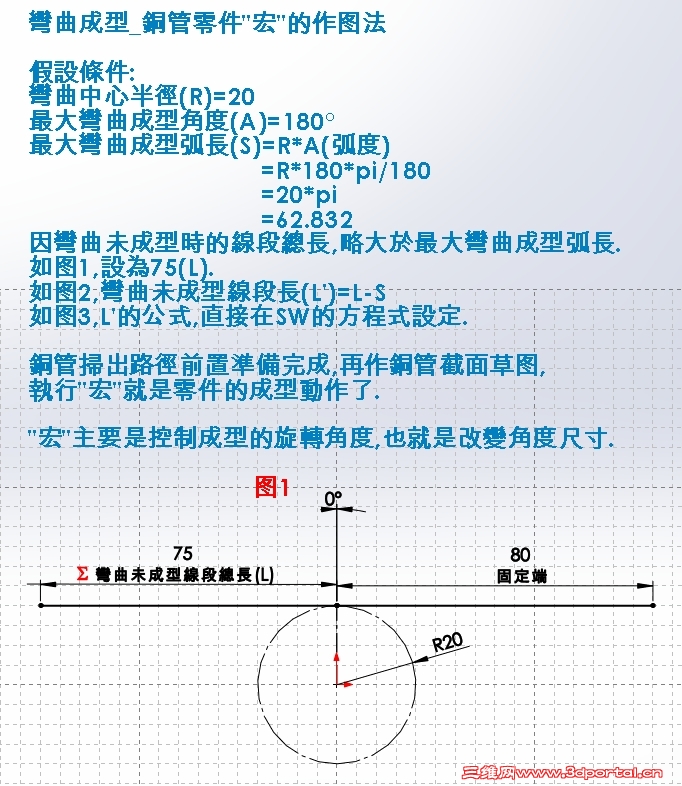

Clipboard01_1.jpg 0 V5 f, M+ i" V

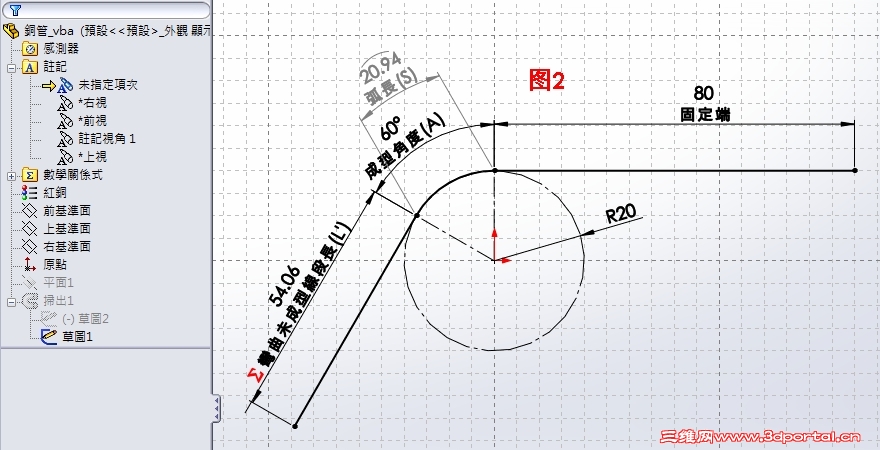

Clipboard02.jpg & R# A( W2 K; [- K( l  [8 k' |

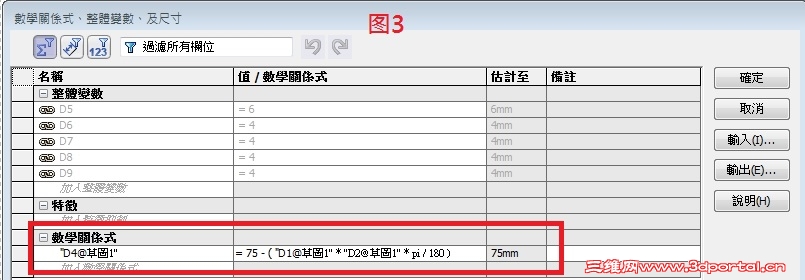

Clipboard03.jpg # W+ E# N9 Q6 U9 {1 [9 l

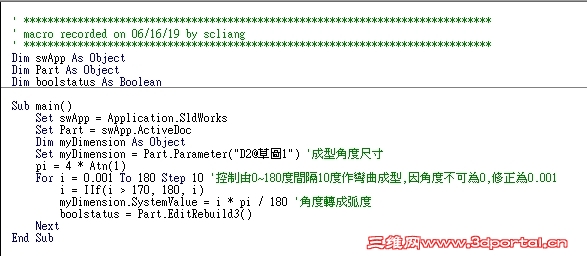

Clipboard04.jpg 8 M0 P: m, O4 Q" B0 ^% ~
銅管_vba.rar (79.13 KB, 下载次数: 83)

评分

参与人数 1三维币 +10 收起 理由
阿帕奇 + 10 奖

查看全部评分

回复 支持 反对

举报

qiminger
发表于 2013-6-20 07:19:05 | 显示全部楼层 来自： 中国辽宁沈阳
谢谢这么详细的教程，昨晚那么晚发的帖子辛苦了~~
