请问一个曲面修剪的问题…

gtxkie

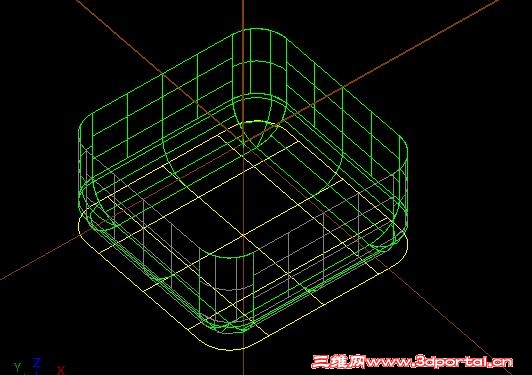

请问各位一个曲面修剪的问题，图中底部是R6的倒圆角，如何让底部黄色

平面跟R6的倒圆角修剪，让方块剩下底部平面跟R6的倒圆角连接，而去掉

边边多余的平面呢??试了很久的 曲面修剪的功能，还是试不出来，所以想请

教各位如何修剪呢??谢谢各位。

呵呵仙

转为实体面来倒.

gtxkie

呵呵仙 发表于 2013-6-23 16:43 static/image/common/back.gif
转为实体面来倒.

重新用线条转出实体来倒圆角，确实可以把多余的去除，但完成的实体如何转
  ]( D& q! u( g2 N! a* G& ]% q* f" ^) G0 ]出曲面呢??我想要加工里面的。请指点一下，谢谢。
' l1 B! v1 K& h" X9 y! ~4 i

呵呵仙

gtxkie 发表于 2013-6-23 17:33 static/image/common/back.gif
! \# L# i% t- m+ H重新用线条转出实体来倒圆角，确实可以把多余的去除，但完成的实体如何转
  l- f1 J) K" Q出曲面呢??我想要加工里面的。 ...

( g# {& g) i9 [% n* d3 {4 y不是用线条.是差不多靠近的多个曲面转为一个实体面.它就全自动帮你组成一个实体面,你点边线倒R角后,再转返成曲面OK了,你得到的实体图是如何转的.就如何转.我向来都是打开实体的图来转为曲面.如STP,X_T等,从不打开IGS图.因为打IGS图好多是烂图.生成边线是断的不串连.我打X_T的图最多,生成曲面最好.
8 E' e! w2 A; _6 m8 u4 @请收看操作Mastercam X倒角录像.

bird9077

gtxkie 发表于 2013-6-23 17:33 static/image/common/back.gif
- P9 L5 g3 U$ o重新用线条转出实体来倒圆角，确实可以把多余的去除，但完成的实体如何转
- V$ S5 l/ U4 g+ N出曲面呢??我想要加工里面的。 ...

  K  r: z& d: |2 V不修剪應該也不影響加工....要修剪直接用r6底部所形成的封閉邊界去修剪黃色面即可
( X9 s7 e8 p) n0 \/ _1 I8 b: ?$ G$ F
2 h9 g& w# U" {' T

gtxkie

呵呵仙 发表于 2013-6-23 17:56 static/image/common/back.gif
/ `- t' L5 n) h' K$ ?. g不是用线条.是差不多靠近的多个曲面转为一个实体面.它就全自动帮你组成一个实体面,你点边线倒R角后,再转返 ...

感谢呵呵仙朋友的帮助，还发个倒圆角录像来学习，这是你自已做的录像吗??
0 G2 E4 i  a/ }! K* g- t: u+ t还是那边有录像可学习呢??谢谢。
' w- l! X7 Q/ h& C. v  f

gtxkie

bird9077 发表于 2013-6-23 18:11 static/image/common/back.gif
7 j1 K# |5 G9 v! x不修剪應該也不影響加工....要修剪直接用r6底部所形成的封閉邊界去修剪黃色面即可

请问bird9077朋友，你说的用r6底部所形成的封闭边界去修剪黄色面，能否详细说明
+ K1 F4 r1 q+ C如何界定r6的封闭边界呢??如何修剪呢? 这也一是另一个学习曲面修剪的地方，谢谢你。

sjszww

bird9077说的很详细了!

呵呵仙

gtxkie 发表于 2013-6-23 22:38 static/image/common/back.gif
1 u! e! Q$ i* m3 k5 h! w( Y感谢呵呵仙朋友的帮助，还发个倒圆角录像来学习，这是你自已做的录像吗??
2 h8 A8 |8 L# H* I2 g0 ?6 ?( r还是那边有录像可学习呢??谢谢 ...

+ W% v, s# O7 K0 U& j3 `2 U自己在电脑操作录出来的.
