碟形垫圈，怎么画不出来？

853154494 · 发表于 2013-7-13 21:43:05

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

小弟喜欢画图，在自学画图中，由于头脑不是太灵活，还请各位大侠不厌其烦，指点一下，这几天画了好多次都话不对这个碟形垫圈，发上来赐教，小弟非常感激！

853154494 · 发表于 2013-7-13 21:45:13

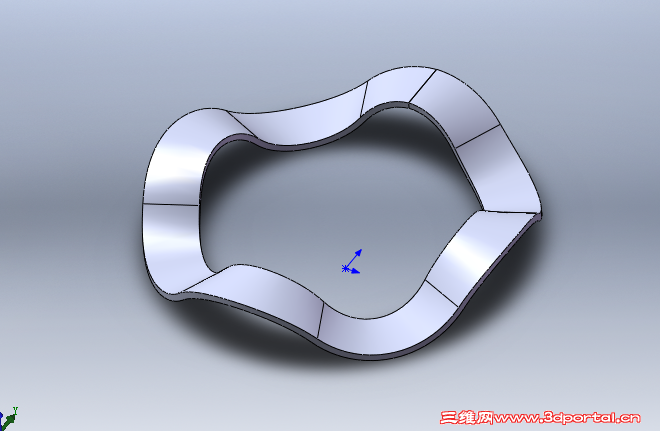

上面图片是正常的样板。

22553711 · 发表于 2013-7-13 22:41:15

好多相关帖子，何不先搜搜？
PS:楼主这个语句真是一绝

ryouss · 发表于 2013-7-13 23:02:42

本帖最后由 ryouss 于 2013-7-13 23:04 编辑

853154494 发表于 2013-7-13 21:45 static/image/common/back.gif4 S6 y- J+ c9 `! X8 c w6 Q
上面图片是正常的样板。

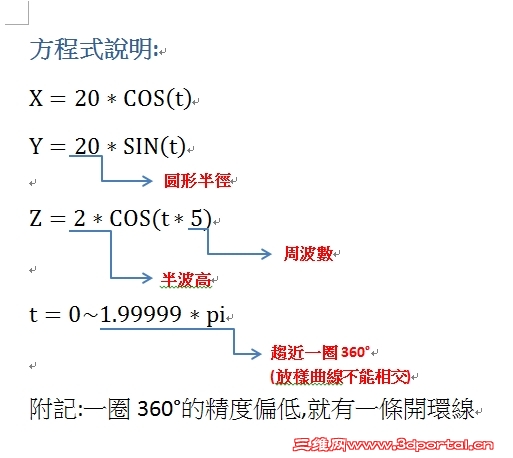

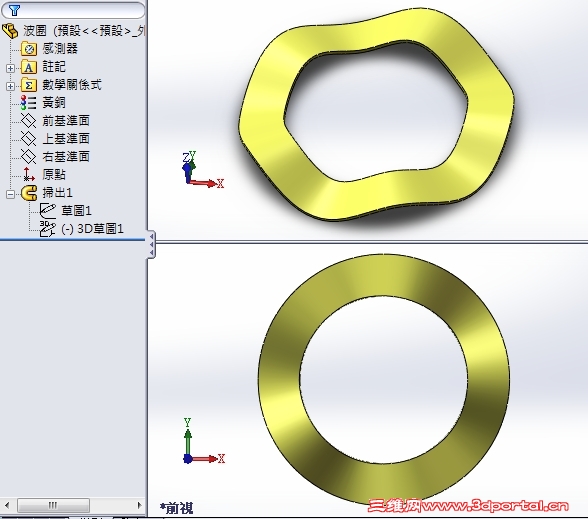

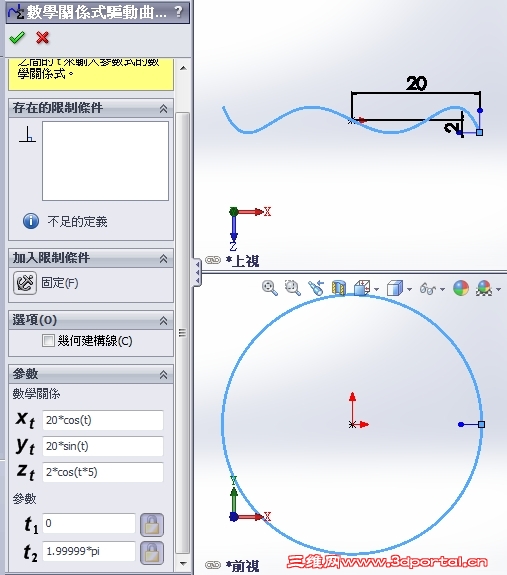

方程式的方法,作參考.

[2012版]

asdolmlm · 发表于 2013-7-13 23:11:36

这个波形垫圈怎么画
http://www.3dportal.cn/discuz/fo ... ead&tid=1224293

gt.adan · 发表于 2013-7-14 01:34:08

本帖最后由 gt.adan 于 2013-7-14 02:32 编辑

asdolmlm 发表于 2013-7-13 23:11 static/image/common/back.gif6 U$ C: _# f& e* G( ?8 e
这个波形垫圈怎么画 # |' b) G/ W0 S- H7 @0 v
http://www.3dportal.cn/discuz/forum.php?mod=viewthread&tid=1224293

支持梁兄阿木的公式曲線做法，以下提出兩點，希望梁兄、阿木有再回閱此帖時參與討論~
1.無論梁兄的閉環或阿木的開環公式曲線，在「波數」有設變時的實際操作過程和其便利性？
有此一問是因為阿丹在此法的設變過程中，更改波數的數值時必需「拖動」曲線才會讓曲線產生變化？
應該是阿丹的操作過程有誤，懇請指導~
2.波形華司(墊圈)形式多種，樓主這兒討論的類型是否適合「開環」？
有此一問是因為阿丹接觸傳產業的時間並不長。針對這類型的華司，只見過閉環的製造過程…

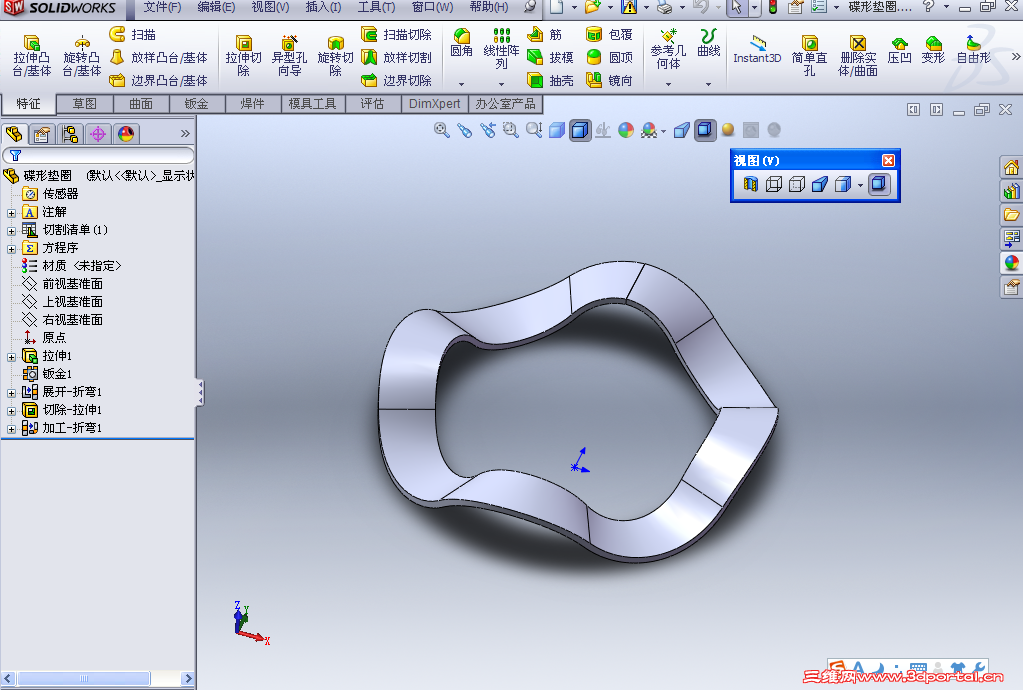

阿丹這兒另作一個不老叔多年前的教程做法，這種方法的優點是利於設變~~

不老叔的建模過程和思維，對於不會公式曲線的朋友們是一個絕佳的學習機會。
與大家分享~

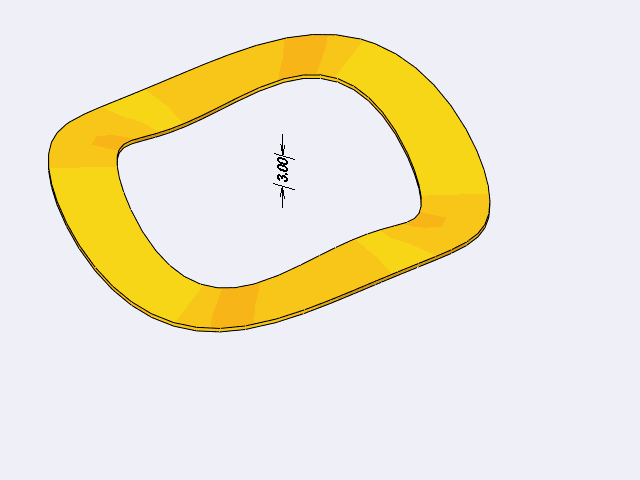

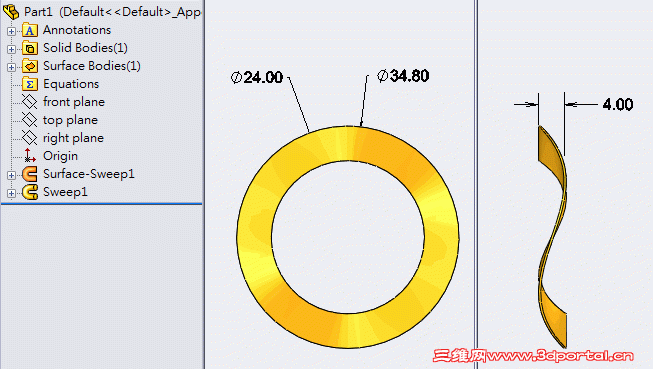

2013-7-14 上午 01-23-30.gif

sihouko · 发表于 2013-7-14 09:19:37

gt.adan 发表于 2013-7-14 01:34 static/image/common/back.gif3 v: y1 X: ^$ v. o# q: A
支持梁兄阿木的公式曲線做法，以下提出兩點，希望梁兄、阿木有再回閱此帖時參與討論~% O" N& e! z; c+ N; L7 }
1.無論梁兄的閉環或 ...

話說不老的那個多。。年以前的教程何處可以找到？正式入行不足1年，望指明

ryouss · 发表于 2013-7-14 10:05:43

本帖最后由 ryouss 于 2013-7-14 10:09 编辑

gt.adan 发表于 2013-7-14 01:34 static/image/common/back.gif+ x, z- E$ L! A9 c7 p0 \ I4 d7 X
支持梁兄阿木的公式曲線做法，以下提出兩點，希望梁兄、阿木有再回閱此帖時參與討論~/ o2 u5 ]6 D5 N8 E. Q* U; f7 n; y
1.無論梁兄的閉環或 ...

回應丹兄讨论
應用方程式是很容易修改所須要的規格參數.

853154494 · 发表于 2013-7-14 10:29:31

ryouss 发表于 2013-7-13 23:02 static/image/common/back.gif! Y& }; r R# v- c' |% D
方程式的方法,作參考.2 T3 `. p8 B# }/ t! F' e: @
0 f( q& a3 B8 j+ {6 l5 c3 l
[2012版]

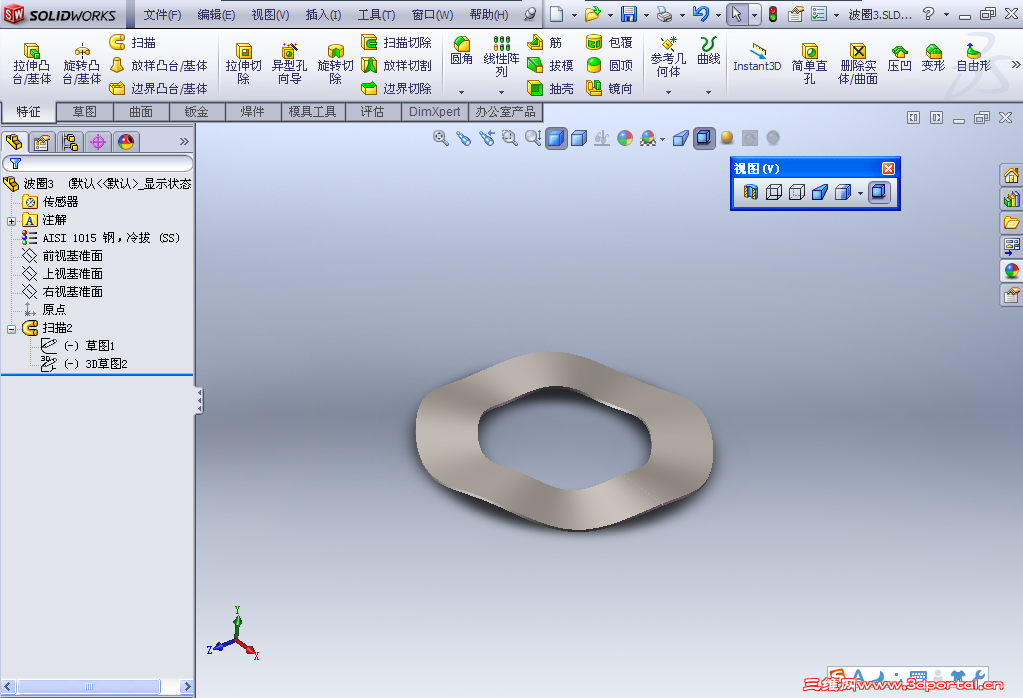

非常感谢诸位楼上楼下热情赐教的大侠们，让小弟又学会了一招半式，比起我之前那个制作方法，简化了不少，用几天学不会的，现在一会儿就搞会了。

asencwx · 发表于 2013-7-14 14:14:45

还是喜欢不老叔的做法，方程曲线的改变波数应该不用手动拖动的，更新一下应该就可以了吧

gt.adan · 发表于 2013-7-15 09:55:14

ryouss 发表于 2013-7-14 10:05 static/image/common/back.gif/ Q2 }6 _5 _( Q. T: w& q- S
回應丹兄讨论
: [3 m- k2 I7 L' K# D應用方程式是很容易修改所須要的規格參數.

先謝謝梁兄的回覆暨公式曲線教程~~

阿丹的提問不是很清楚，這兒再補充一下~
以前看過梁兄最早是使用「包覆」的三步驟手法來建立墊片模型，您這兒使用的是2D公式曲線。
而阿丹所謂「更改波數後需拖動曲線」才能顯示設變後的結果一問，來源如下~
http://www.solidworks.org.tw/for ... 6&fromuid=22673

當然，後來再使用三維的公式曲線，自當沒有上述困擾。

然而卻多了一個問題，也就是SW至今仍不支持的閉環公式曲線~

gt.adan · 发表于 2013-7-15 09:58:02

asencwx 发表于 2013-7-14 14:14 static/image/common/back.gif; A7 a& I0 w/ ?& L1 h2 E- u- X# n
还是喜欢不老叔的做法，方程曲线的改变波数应该不用手动拖动的，更新一下应该就可以了吧

謝謝前輩關注，手動拖動的問題如11樓所述~
至於梁兄提供的方程曲線、或是不老叔使用的數學關係式，
阿丹自己都覺得很好用，也都很方便。
畢竟除了系列零件以外，這類零件要「設變」的機會應當不高~
還是那句話，旨在學習前輩們不同而且強大的思維和建模方式~
