14a槽型钢如何画

左@手@边 · 发表于 2013-8-1 09:37:53

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

http://file:///C:/Documents%20and%20Settings/Administrator/Application%20Data/Tencent/Users/346899737/QQ/WinTemp/RichOle/%25L1MV8Y(%25EO7(%7BL_QFK$C8F.jpg 急急急，14a的槽型钢怎么画啊

kh不喝酒 · 发表于 2013-8-1 09:40:44

看一看！

左@手@边 · 发表于 2013-8-1 09:44:27

看什么，你让我看什么呢

左@手@边 · 发表于 2013-8-1 09:45:09

kh不喝酒发表于 2013-8-1 09:40 static/image/common/back.gif) M: Y& S0 {% z- i( V0 E- I! _
看一看！

看什么，你让我看什么呢

neptune0311 · 发表于 2013-8-1 10:14:24

楼主是个人才请问图呢？

左@手@边 · 发表于 2013-8-1 10:23:55

帮忙将这个地板做成槽型钢的。谢谢了

pzhzs · 发表于 2013-8-1 13:21:17

本帖最后由 pzhzs 于 2013-8-1 13:30 编辑

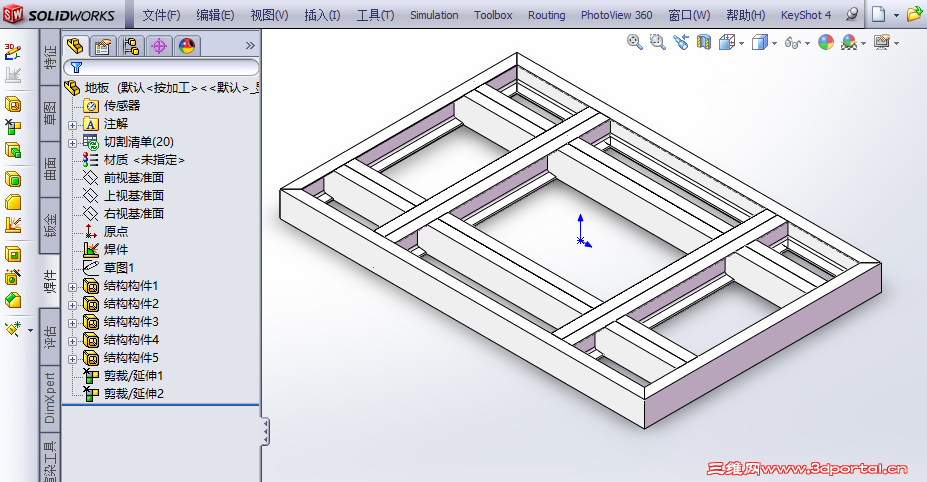

画了个架子，不知道是否符合楼主要求

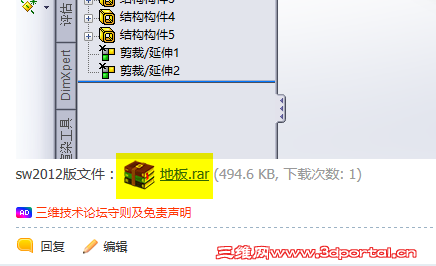

sw2012版文件：

地板.rar (494.6 KB, 下载次数: 8)

左@手@边 · 发表于 2013-8-1 13:48:33

pzhzs 发表于 2013-8-1 13:21 static/image/common/back.gif8 A9 P9 D* v& S+ j
画了个架子，不知道是否符合楼主要求
0 k5 z% h5 \( n) p# u
" B; E: D2 @ _& v' osw2012版文件：

能不能给个三维图，现在正在做模型，谢谢

pzhzs · 发表于 2013-8-1 14:29:58

左@手@边发表于 2013-8-1 13:48 static/image/common/back.gif; x' V9 l/ F1 N" n' [; x
能不能给个三维图，现在正在做模型，谢谢

我在七楼已经给了

liuthree_3 · 发表于 2013-8-1 14:41:08

结构构件功能是个好东西

左@手@边 · 发表于 2013-8-1 14:58:04

pzhzs 发表于 2013-8-1 14:29 static/image/common/back.gif/ }$ @$ M3 U' T: G, q
我在七楼已经给了

我那意思是，要一个可以打开用的零件图

pzhzs · 发表于 2013-8-1 15:39:19

七楼最下面的这个不行吗？

左@手@边 · 发表于 2013-8-2 08:23:46

pzhzs 发表于 2013-8-1 13:21 static/image/common/back.gif. u* n% n8 _+ _3 c+ a% b1 r9 c
画了个架子，不知道是否符合楼主要求1 {/ }" r" T9 U" C5 x' a
$ m! [, R- p. @1 T8 S1 G! U4 W+ U
sw2012版文件：

solidworks里面的剪裁延伸命令是从哪里找的，为什么我的上面没有呢

pzhzs · 发表于 2013-8-2 08:31:25

左@手@边发表于 2013-8-2 08:23 static/image/common/back.gif" I' d" Q$ _$ w, o1 M
solidworks里面的剪裁延伸命令是从哪里找的，为什么我的上面没有呢

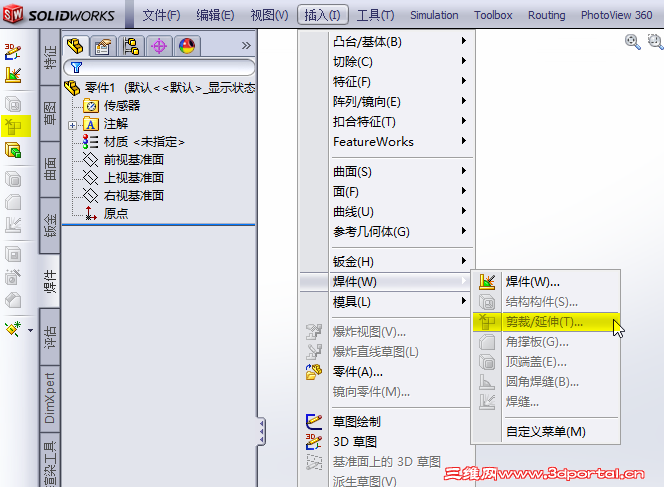

下图中的两个位置都可以找到这个命令

andsina · 发表于 2013-8-2 09:16:41

楼主啊，14A槽钢轮廓模型参照建筑里面的都有相关信息的，SW自带信息不多

djyyub · 发表于 2013-8-2 09:38:22

给你个小软件，不知道有没有用，SW焊接轮廓里应该自带有，没有的话自己画好添加进去就可以用了。

左@手@边 · 发表于 2013-8-2 09:52:24

andsina 发表于 2013-8-2 09:16 static/image/common/back.gif8 i( J/ m& y! f4 h8 P2 j# M2 R
楼主啊，14A槽钢轮廓模型参照建筑里面的都有相关信息的，SW自带信息不多

知道啊，那个单独的我是会画，可是在那个连接的地方我不会按轮廓形状进行修剪啊

左@手@边 · 发表于 2013-8-2 09:55:43

能不能帮忙处理一下中间连接的部分，我不会修剪啊

pzhzs · 发表于 2013-8-2 10:06:43

左@手@边发表于 2013-8-2 09:55 static/image/common/back.gif- Y$ l9 j4 b! X& }( L, C
能不能帮忙处理一下中间连接的部分，我不会修剪啊

你画的那个不是焊件所以不能剪裁。
最好去看看帮助，焊件是怎么用的。
这是在线帮助：
http://help.solidworks.com/2012/ ... e3bf0f4d19e38e0d0b#

andsina · 发表于 2013-8-2 11:35:16

楼主，昨天刚注册的呀，我看看你的那东西，我弄过建筑和焊接件

andsina · 发表于 2013-8-2 11:36:23

楼主你想怎么焊接呢，满焊还是段焊，焊缝多大，使用坡口么

andsina · 发表于 2013-8-2 11:38:19

结构件的功能SW不是最好的，用TEKLA XSTEEL吧，还自动出图呢，SW还没有自己出图的功能

andsina · 发表于 2013-8-2 12:26:45

楼主我看过你的图了，槽钢需要1段段连接，连接处开坡口焊缝，缝隙为5MM-10MM左右

新猎手 · 发表于 2013-8-3 15:55:55

不错的一个小软件，可以省去许多的麻烦。
