[已解决] 哪位高手能详细讲解一下骨架线?

[复制链接]
发表于 2006-9-6 11:52:43 | 显示全部楼层 |阅读模式 来自: 中国北京

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
麻烦高手讲解一下Top-Down在PROE中的应用,以及如何创建骨架线,先谢了:)' K# P0 `8 O, P' _3 w1 k

7 X% S! c6 L: D3 p8 t% ~9 w[ 本帖最后由 blackbird 于 2006-9-6 12:53 编辑 ]
发表于 2006-9-7 15:35:42 | 显示全部楼层 来自: 中国江苏泰州
希望能说明明白一些,最好有图片相佐
 楼主| 发表于 2006-9-7 15:55:29 | 显示全部楼层 来自: 中国北京
原帖由 kivent 于 2006-9-7 15:35 发表5 K3 j) Z  j% J# J6 A
希望能说明明白一些,最好有图片相佐
1 q9 @  [8 L- k$ y6 P
不好意思,原来是我的话题太大了,主要是因为我不懂什么是骨架线,所以想请高手讲解一下骨架线的概念,以及如何利用骨架线创建实体。我在坛子里搜了,好像有关话题几乎没有。1 G/ }; A% S0 V  v5 f
0 R+ A" a& l# R+ J) U' S, c$ g
[ 本帖最后由 blackbird 于 2006-9-7 15:58 编辑 ]
发表于 2006-9-7 16:16:38 | 显示全部楼层 来自: 中国广东汕头
同底向上的装配设计首先生成各个零件,然后进行装配。这种设计方法比较真观,也较常用。! Y$ ?2 `$ C) |' T' G3 ^- A
但在开发产品时常用另一种方法,由顶向下的装配设计(即top-down设计)。因为在开发产品初期还不可
' t& G4 B( L- C" A
+ B0 M: p8 U8 V9 q, [0 V" ]4 G能细化到底层的各个零件,只有一个大概的设计轮廓,然后在设计过程中再逐步细化,在设计过程中生成5 O7 x1 u: ]' B
6 c" \: c' N. [( D9 r( F$ ]

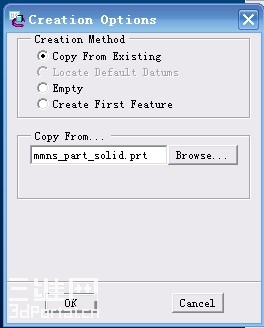

所需要的各类零件。骨架模型 是这个组件的第一个零件,其他零件全部参考骨架模型组装。骨架模型里6 H; q' C( q# q; c* \+ `* w
% ^& e, {  F5 I  C& C; Q
不只有线,还能有点,曲面,而且不需要很精确的定位,因为在参数化软件里设计中再进行修改是很方便0 K! ?9 F! ~' V7 E0 i! K7 Z
2 T( M3 U+ a7 t- ?7 H! G3 R
的,这也是top-down设计的意义所在。
: w# c0 [9 T$ p6 ]) a! p
# w$ L* X6 a6 ]8 P# V; W[ 本帖最后由 吴泰枫 于 2006-9-7 16:24 编辑 ]
 楼主| 发表于 2006-9-7 16:30:15 | 显示全部楼层 来自: 中国北京

回复 #4 吴泰枫 的帖子

谢谢4楼,明白了一点点,要是采用Top-down设计产品,最开始的骨架模型是不只是必要的几个基准面以及线、点,然后随着设计的深入,再将其他的骨架依次加入。一直到最后,整个装配出来了,然后再拆分零件图。不知道我理解的对不对
发表于 2006-9-7 16:32:34 | 显示全部楼层 来自: 中国广东汕头
差不多了......

评分

参与人数 1三维币 +10 收起 理由
945ltstone + 10 热心应助

查看全部评分

发表于 2006-9-7 18:02:45 | 显示全部楼层 来自: 中国江苏苏州

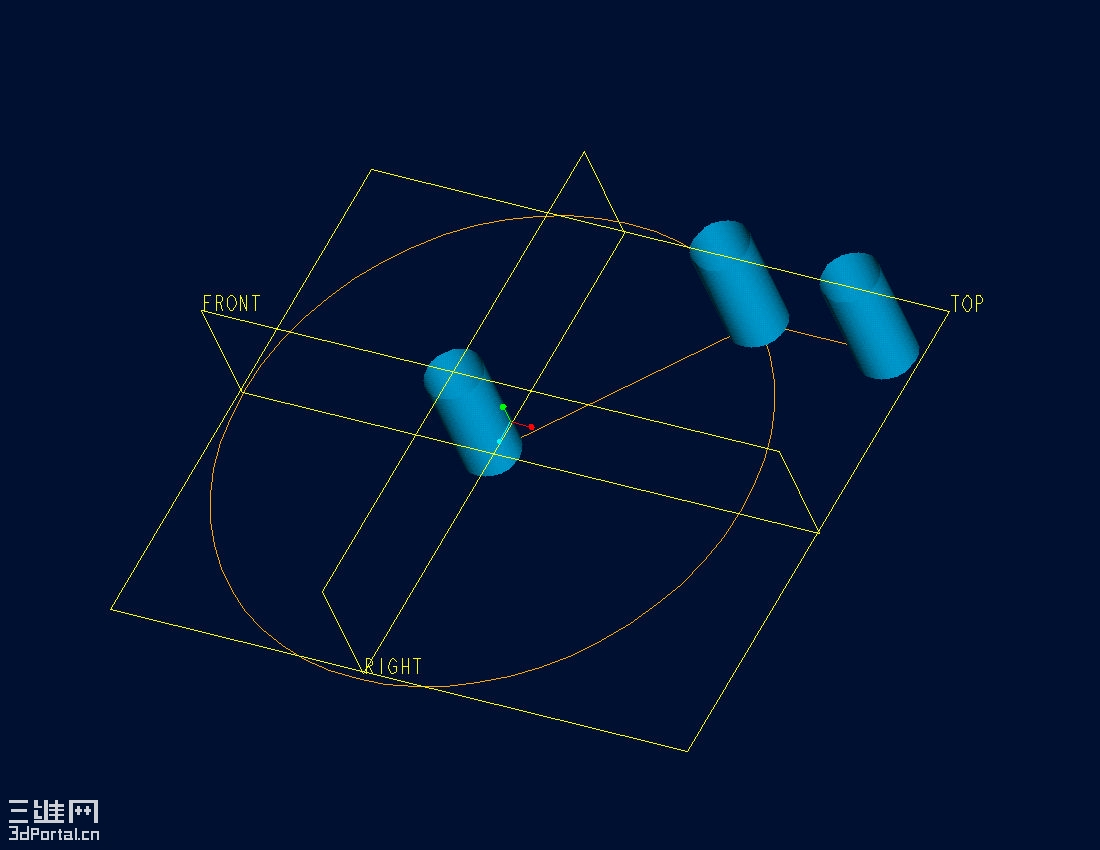

看看這個夾子就可以理解了# J! Z8 f- r; g  k
調整骨架曲線里的距離直﹐; u! P/ O+ x5 e1 F+ l
然后裝配里REG下﹐/ \2 s$ ?$ b8 g4 m  z3 _  G
開口就變化了。

jiazi.rar

291.69 KB, 下载次数: 115

评分

参与人数 1三维币 +5 收起 理由
945ltstone + 5 应助

查看全部评分

发表于 2008-2-26 14:33:04 | 显示全部楼层 来自: 中国北京
还是没有明白骨架的作用和意义
发表于 2008-2-26 15:01:59 | 显示全部楼层 来自: 中国上海
我也是,感觉这个有点懵懂,骨架是不是就是一些虚拟的线,然后再往里面填充实体
1 j# `/ {! ?% A* I/ ~
发表于 2008-2-26 21:14:20 | 显示全部楼层 来自: 中国北京
就是一个预先的整体布局!
) D: x8 L2 n, d7 j; V! E3 ^通俗点说就是先替一些你要设计的零件划好分界线,分界面,分界点,在设计时可把零件拉伸至这些点,线,面.修改时就只要改动骨架零件的点线面,下面的零件就会自动跟着改变,而不需要一个一个的去重新设计底下的零件!
发表于 2009-9-29 10:47:43 | 显示全部楼层 来自: 中国广西柳州
我还是没懂。
发表于 2009-10-17 16:04:22 | 显示全部楼层 来自: 中国福建厦门
看看這個夾子就可以理解了4 O/ J/ s! m9 k1 F3 G% U/ }$ a
調整骨架曲線里的距離直﹐$ {* |2 {& a, Q, e& H
然后裝配里REG下﹐  H7 k8 Y+ {' a* b( V) `" M. \
開口就變化了。, B. t" T7 L2 X8 n
* c/ Q. b: T0 Z9 G* t, Y5 g
感谢所做的分析,好人辛苦了
发表于 2009-10-17 17:50:41 | 显示全部楼层 来自: 中国河南洛阳
回头要试试看到底是啥
