如何剖开实体

ZL19790 · 发表于 2006-9-7 09:27:49

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

我想话个工业用的罐子，但是还想表现出内部的一些装置，请教各位大虾，应该如何将空壳剖开呢（不是整齐的剖线那种）？
SW里有这个功能几命令吗？

xxyumingao · 发表于 2006-9-7 15:26:55

将壳体切除一部分材料不就行了嘛.

Recky · 发表于 2006-9-7 15:27:50

在工程图中做多段剖面线

sxw68 · 发表于 2006-9-7 17:46:47

同意斑竹的说法，还可以直接在零件部分剖分，可以选择最多3个剖切视图，而且每一个都可以调整角度，一般的结构是可以看清楚的。

sw斩日 · 发表于 2006-9-7 22:05:02

应该发个图,你这个东西不适合做爆炸图吗?

vagrant731 · 发表于 2006-9-8 17:55:31

在帮助中，一搜索，剖切就出来啦。SW的帮助还是很使用的啊

woxinfeixiang · 发表于 2007-5-8 21:54:27

有这样的命令按钮哈　　　　　　　　　　　

cw1638 · 发表于 2007-5-10 13:47:58

剖面视图点这个按钮再不会我也不知道怎么办了

swh197938 · 发表于 2007-5-10 19:39:09

应该发个图,

:o

wuzhijian · 发表于 2007-5-10 21:32:53

1.可以对整个罐的装配体做个二分之一或四分之一的切除拉伸，在切除对话框中的排出切除的栏内点选一下，然后在设计树上点选打算保留显示的零件。该操作也可在切除后，右击切除特征，在右键菜单中选择属性后进行。
2.可为罐零件做个有切除的配置，为罐装配做个使用罐切除配置的配置。在工程图中使用该配置来出三维视图。
但以上两法的切口都是直的，不符合你的要求。如一定要破茬切口，则需在罐零件的切除配置中使用较复杂的曲面来对罐体做较复杂的切除了。
3.将罐零件设置为某种颜色，并将透明度设置到合适的程度。这样既可显示罐内的物体，也不破坏罐体的完整性。我在出图时多用此法。

wzp751228 · 发表于 2007-5-11 19:28:39

做透视图，论坛有教程：

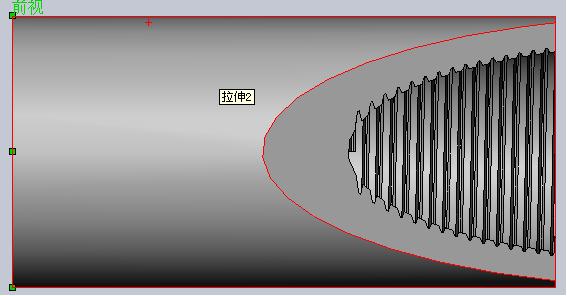

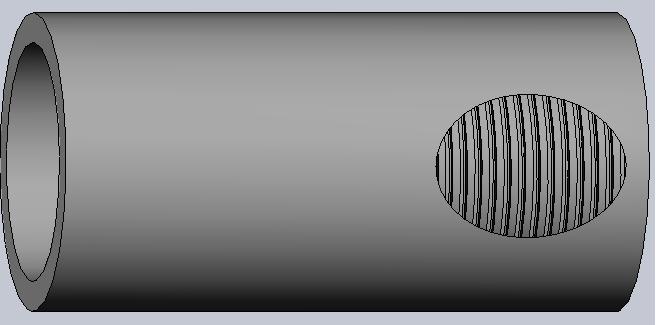

下面有两个图，不知道你要的是那一种

[ 本帖最后由 wzp751228 于 2007-5-11 19:49 编辑 ]
