求教PRO/E与螺纹配合的问题

ωêí℃ · 发表于 2013-8-22 15:46:55

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

我现在有两个部件，一个塑料件，一个铝件，我要用螺纹装配他们，所以我要在塑料件上做外螺纹，铝件上做内螺纹，现在这个铝件的内径是54，我要怎样去计算这个螺纹具体数据，然后用PRO/E把螺纹画出来（画出准确的牙开模）。我这里上传两个零件（随便画的牙），求高手指点并完成这两个零件的螺纹绘制。

alex822822 · 发表于 2013-8-22 20:57:03

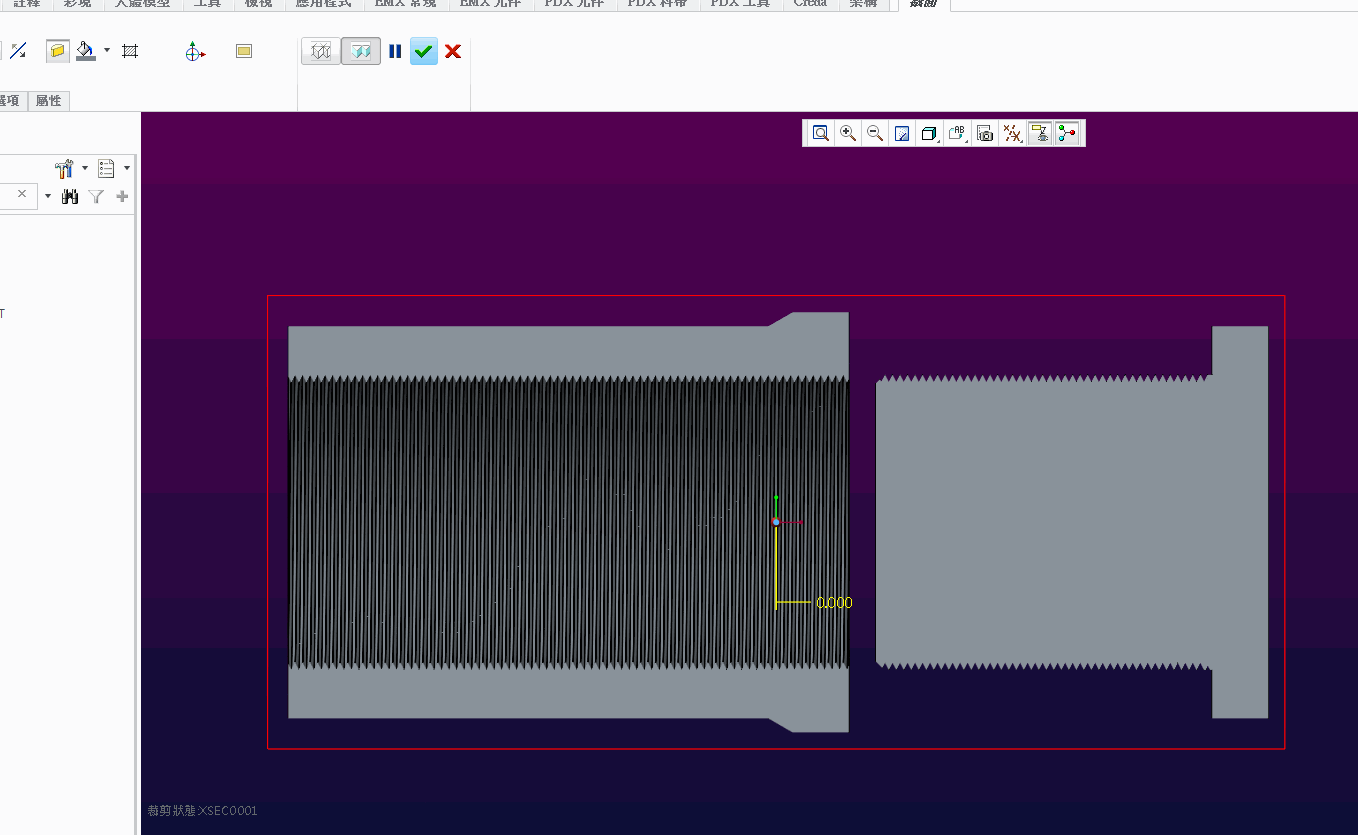

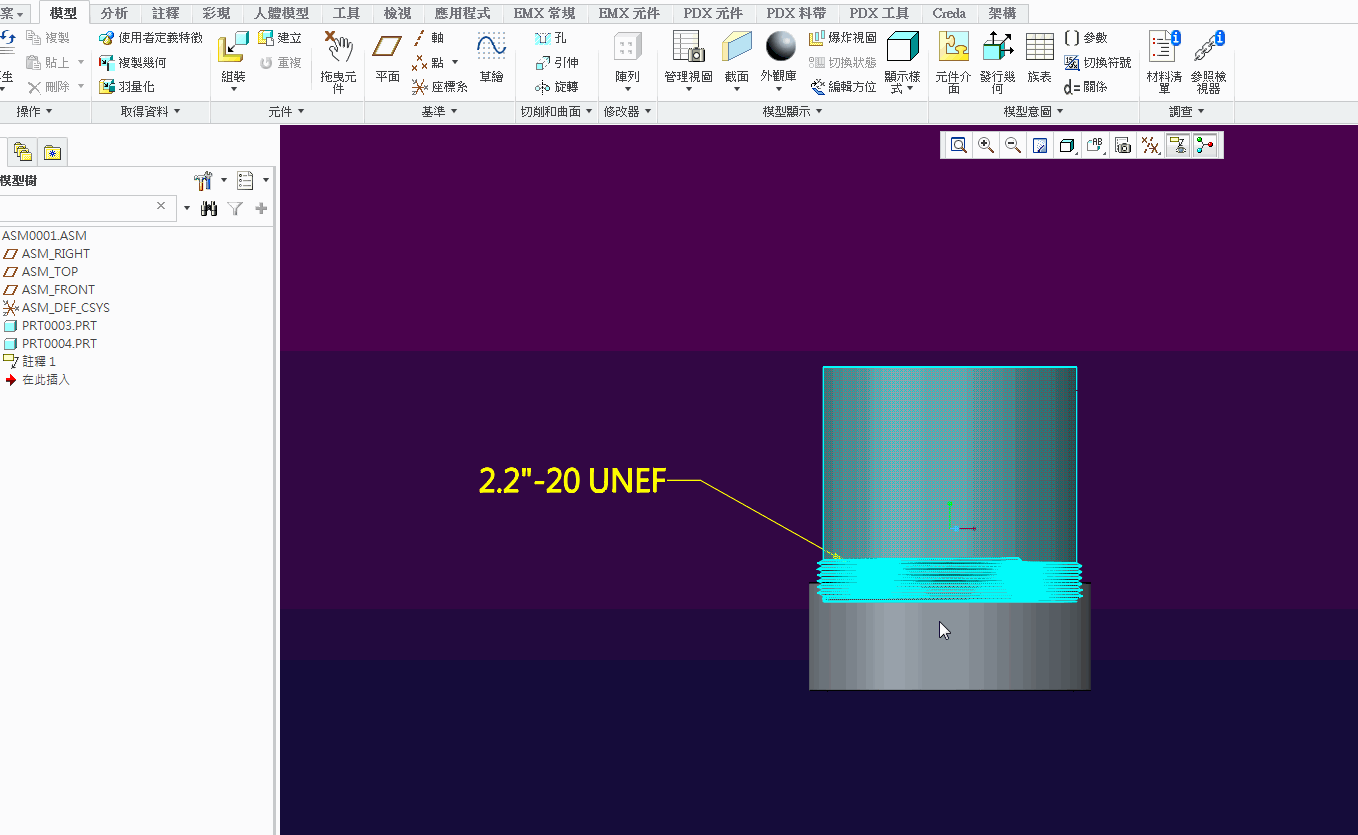

通常不是公制牙!都要用英吋來表示,我畫了一下我用20牙來表示(2.2"-20UNEF)2.2為螺牙外徑 20為1英寸有20牙 UNEF為細牙.........

alex822822 · 发表于 2013-8-22 21:02:29

本帖最后由 alex822822 于 2013-8-22 21:03 编辑

PITCH 就可以算出來以20牙來說 25.4/20=1.27mm....英吋還有更多像通常螺牙外徑都會用分數來表示我懶得換算!!!還有像18牙 16牙 22 24 牙越少PITCH越大
細牙-UNEF 正常牙-UNF

tangcarlos3d · 发表于 2013-8-22 22:38:08

alex822822 发表于 2013-8-22 21:02 static/image/common/back.gif
8 x2 z( s$ u% a2 V+ JPITCH 就可以算出來以20牙來說 25.4/20=1.27mm....英吋還有更多像通常螺牙外徑都會用分數來表示我懶得換算 ...

每英寸20牙应该除以19，不是20。也就是螺距不是20。

ωêí℃ · 发表于 2013-8-23 09:27:19

tangcarlos3d 发表于 2013-8-22 22:38 static/image/common/back.gif
8 D% n' u6 K, }: J每英寸20牙应该除以19，不是20。也就是螺距不是20。

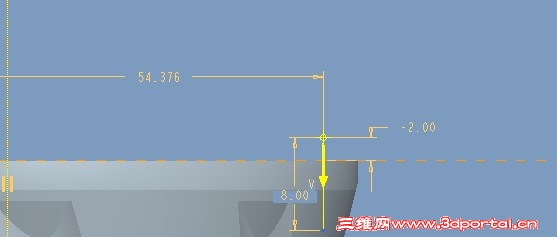

我现在是这样做的，我查到这个螺纹数据然后先在内径54.376的铝件上画牙 QQ截图20130823091153.jpg

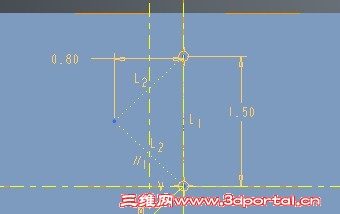

扫引轨迹然后设置螺距1.5 然后画牙的截面，因为大径是56减去小径54.376=1.624 所以我把牙高画成0.8 QQ截图20130823091532.jpg

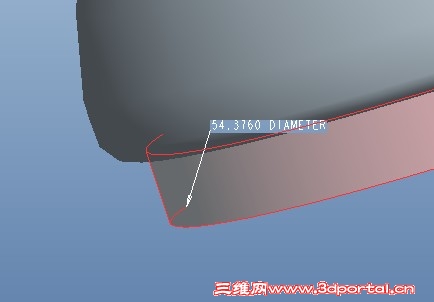

内螺纹就是这样做的。然后做外螺纹！先画了个54.376的小径 QQ截图20130823091745.jpg

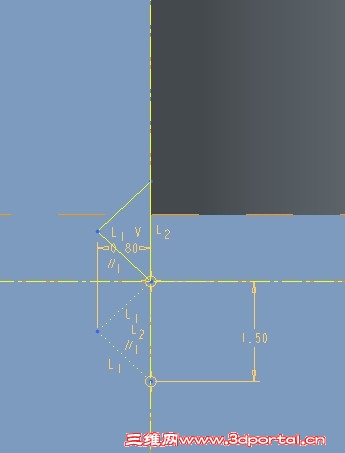

然后画牙螺距1.5 牙高还是0.8 QQ截图20130823091941.jpg

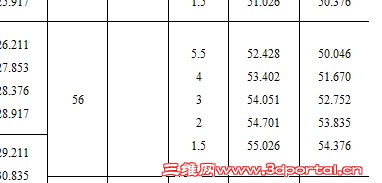

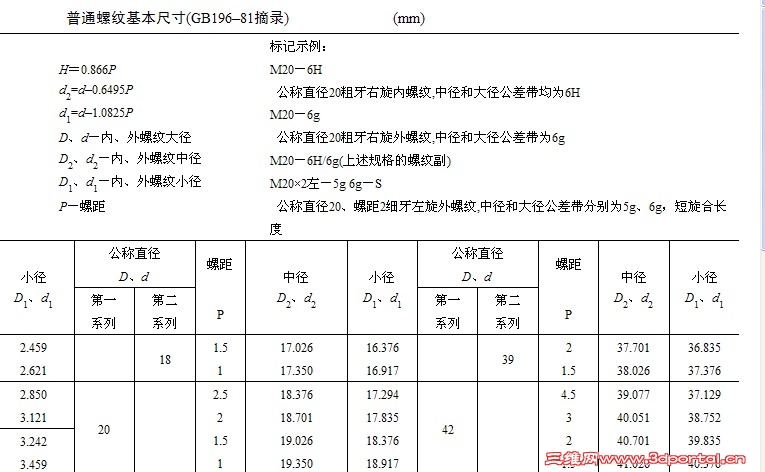

外螺纹就这样了。我觉得我这样做是有问题的。你能指点下吗哪里错了应该怎样去处理这类问题这是我查的表格 QQ截图20130823092155.jpg

它（内外螺纹）的中径小径大径都是一样的，没有间隙的吗？还有按我摸索的方法画

对不上表格中的中径，也对不上这个牙高的公式H＝0.866P 可以教下我吗谢谢了

ωêí℃ · 发表于 2013-8-23 10:00:41

ωêí℃ 发表于 2013-8-23 09:27 static/image/common/back.gif
; g5 k3 ^5 y" R+ w我现在是这样做的，我查到这个螺纹数据然后先在内径54.376的铝件上画牙扫引轨迹然后设置螺距1.5 然 ...

还有这个牙高牙宽是按哪个公式算呀我这里牙宽都是画的1.5

ωêí℃ · 发表于 2013-8-23 11:26:25

ωêí℃ 发表于 2013-8-23 10:00 static/image/common/back.gif. G0 P! P7 Z# Z2 d q
还有这个牙高牙宽是按哪个公式算呀我这里牙宽都是画的1.5

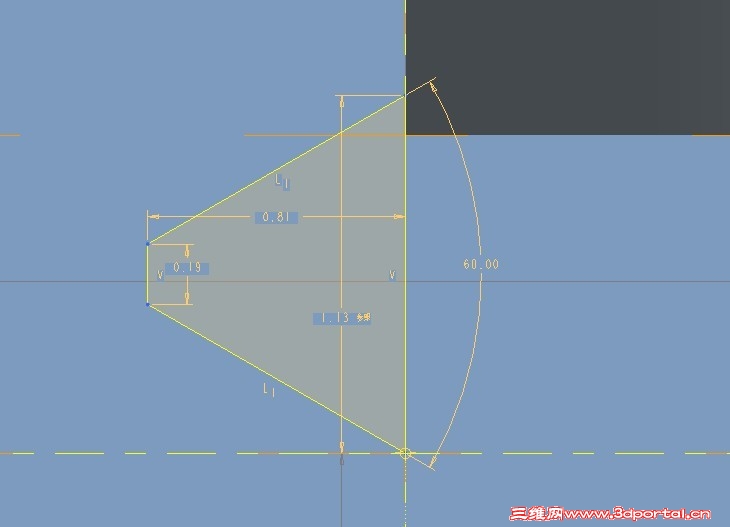

现在我牙是这样话的了齿顶就是算的1.5/8=0.19 高度就是大径56-54.376=1.624 高度就是0.81 这样行吗还有外螺纹内螺纹我还是画的一样的小径会不会没间隙啊求指点

alex822822 · 发表于 2013-8-23 20:09:08

沒有牙寬這個東西!!!只有角度喔!!公制牙60度 inch為55度

alex822822 · 发表于 2013-8-23 20:11:42

附上 inch牙畫法!!

英寸牙.rar (3.95 MB, 下载次数: 22)

ωêí℃ · 发表于 2013-8-26 14:30:16

alex822822 发表于 2013-8-23 20:11 static/image/common/back.gif! Z) F& `5 J; ]1 i% V* K8 K
附上 inch牙畫法!!

你的是什么版本呀打不开我的画法是错的了？

ωêí℃ · 发表于 2013-8-26 14:32:54

ωêí℃ 发表于 2013-8-26 14:30 static/image/common/back.gif
: \) _6 e7 t: O; t* D8 z. H! C. u你的是什么版本呀打不开我的画法是错的了？

alex822822 · 发表于 2013-8-26 17:39:57

ωêí℃ 发表于 2013-8-26 14:32 static/image/common/back.gif

CREO2.0-060畫的

ωêí℃ · 发表于 2013-8-26 19:15:54

alex822822 发表于 2013-8-26 17:39 static/image/common/back.gif0 t7 g, B6 @1 U& R' U/ i
CREO2.0-060畫的

这是我QQ 你能加下我吗，我想请教下 334306531

ωêí℃ · 发表于 2013-9-4 10:20:24

还是没搞明白，要做个螺纹需要从哪里查找数据画螺纹的时候内螺纹和外螺纹需要的数据

晕了
