q如何画GB12459标准对焊三通？

chengjun1979 · 发表于 2013-10-21 16:05:55

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 chengjun1979 于 2013-10-21 18:28 编辑

如何画GB12459标准对焊三通？我装的是2010版，用高版本的，请转一下，谢谢！

雪野飞鹏 · 发表于 2013-10-21 16:15:07

本帖最后由雪野飞鹏于 2013-10-21 16:24 编辑

画出实体外形，然后抽壳。

零件1.rar (149.27 KB, 下载次数: 14)

xyzxsm · 发表于 2013-10-21 20:56:33

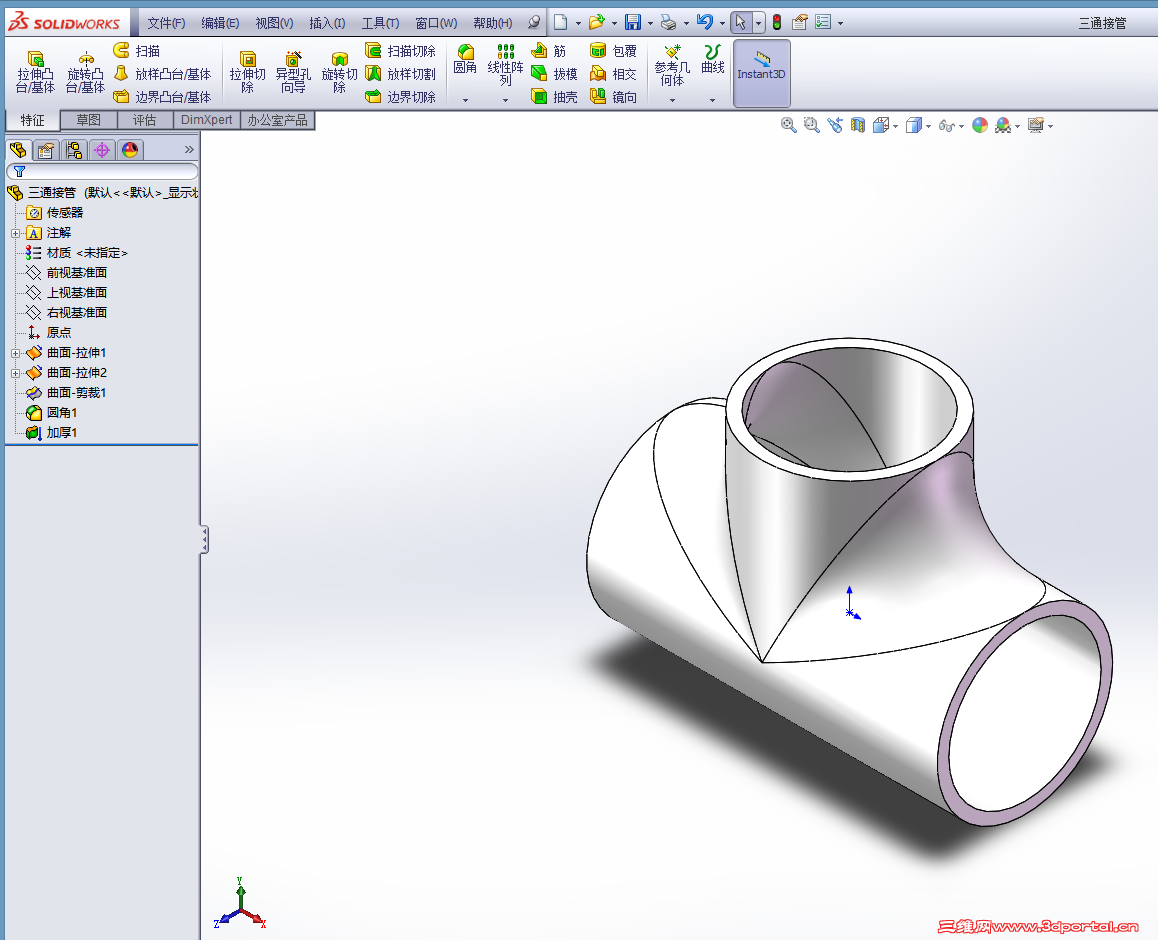

用2个圆柱面正交，裁剪后圆角，再加厚就可以了！

chengjun1979 · 发表于 2013-10-22 08:01:51

xyzxsm 发表于 2013-10-21 20:56 static/image/common/back.gif" u/ {) u5 A: z* `& P& ^/ `; q
用2个圆柱面正交，裁剪后圆角，再加厚就可以了！

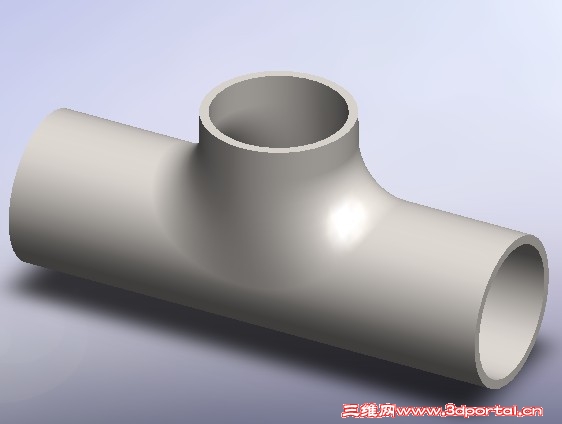

感觉相贯线的地方过渡的不是很圆滑看着别扭，和我图片中的效果还是有差别.谢谢！

WYZ750705 · 发表于 2013-10-22 08:46:36

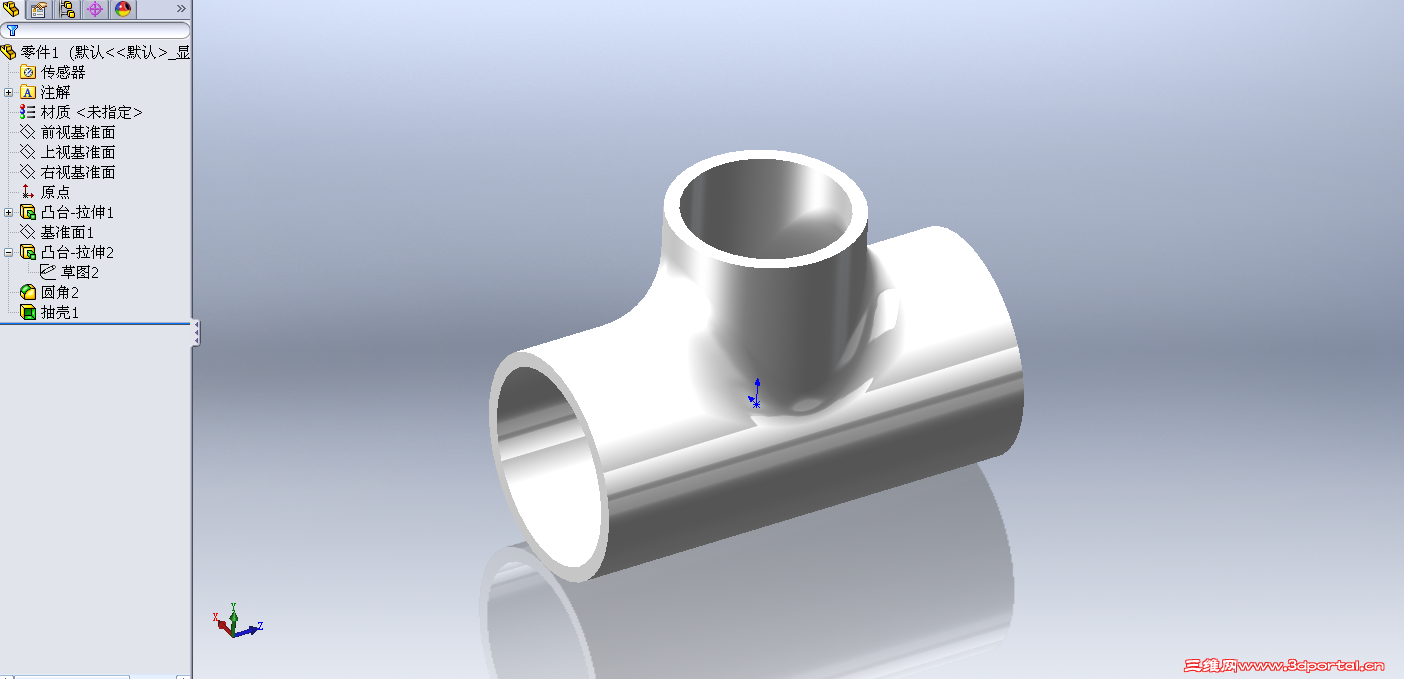

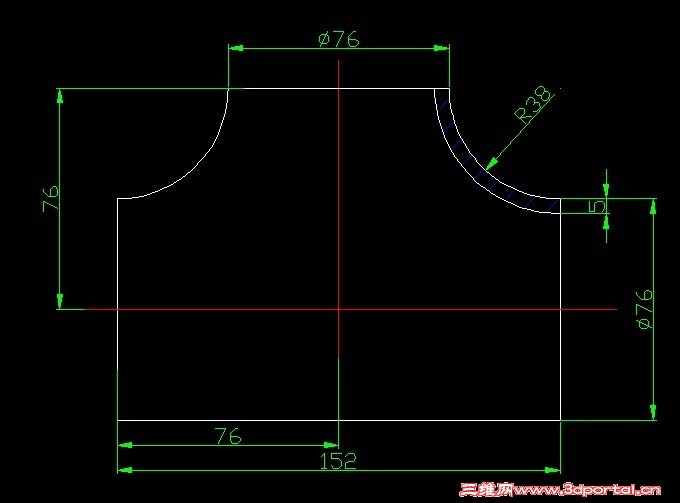

是不是这样的效果，那是楼主你自己的问题了，按照你的CAD尺寸标注画就一定是3楼的样子没错，因为圆柱相交后直径相同的前后方是倒不了圆角的，要画出你实体图的效果，上面的竖直管直径一定小于横管直径，像我画的就是。

chengjun1979 · 发表于 2013-10-22 09:08:04

WYZ750705 发表于 2013-10-22 08:46 static/image/common/back.gif' K, f- p. h9 F4 A+ k% {$ B; x3 W6 g
是不是这样的效果，那是楼主你自己的问题了，按照你的CAD尺寸标注画就一定是3楼的样子没错，因为圆柱相交后 ...

你说的对，我在网上找的图片效果应该不是等径三通，我要的是等径三通，相惯线是截然不同的，所以效果肯定是不一样的。谢谢了。

阿帕奇 · 发表于 2013-10-22 09:39:10

chengjun1979 发表于 2013-10-22 09:08 static/image/common/back.gif
4 K+ M9 e. {1 T$ {, L你说的对，我在网上找的图片效果应该不是等径三通，我要的是等径三通，相惯线是截然不同的，所以效果肯定 ...

如果非得要圆弧，就不是倒角所能做出来的
你需要使用扫略填充才行

chengjun1979 · 发表于 2013-10-22 15:58:52

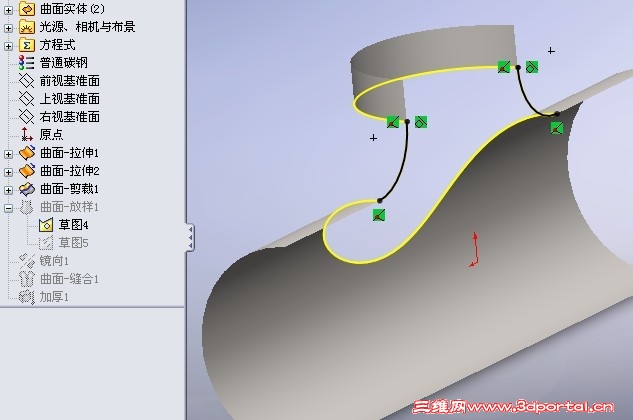

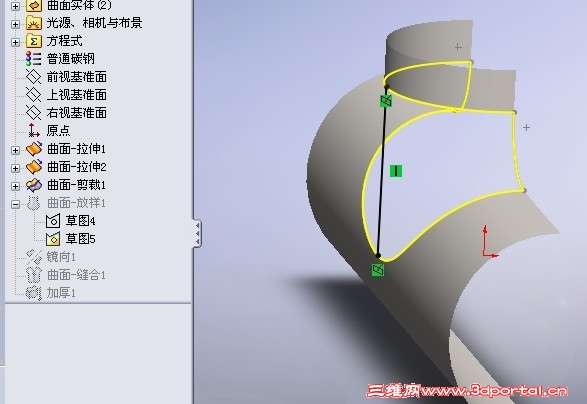

在网上有个人给画了一个用的是放样，三条扫描路径不知是怎么和圆接上的，请高手解答，谢谢。
