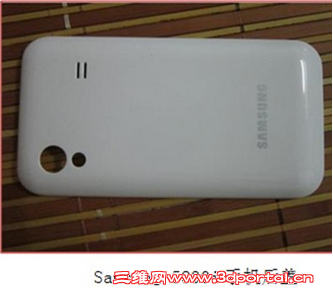

/ S$ t# \. Q0 P5 B* z- ?+ P       手机作为人们最常用的生活工作产品之一，全球商家们对其市场份额争夺已趋白热化，特别是对外观设计要求尤为苛刻。三维CAD软件对于手机的工业化设计，起着举足轻重的作用，本文结合手机外壳的结构特点，以全球知名手机品牌三星的一款手机5830i的手机后盖为例，着重介绍了三维CAD软件建模方法中的特征建模，说明了建模顺序在建模初期的决定性作用，同时介绍了几个特征操作在建模过程中的应用。
9 ^- l+ k; z$ S4 v       手机后盖是手机非常主要的外观组成部分，也是最直接影响消费者对一部手机喜好的判断部件，对于此部件的建模设计，常用的命令有拉伸、拔模、倒圆角、抽壳等，下面让我们来看看三维CAD软件中望3D如何能满足三星手机进行后盖的快速建模设计，协助手机工程师们高效完成设计工作。
: V$ o; u2 ?4 S7 G4 b: D       1、第一步：打开中望3D，新建文件并命名为“Samsung5830I后盖”。

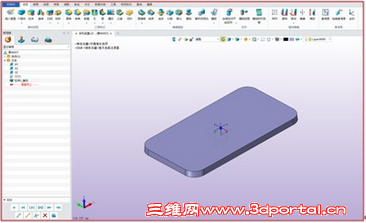

       2、第二步：草绘产品最大外形轮廓线，拉伸实体操作，得到如下图形，
1 T1 K- m, ?. }* S0 }9 w! K( n% Q
. t# D& |  K* n3 a* g/ f       3、第三步：四周倒R7圆角

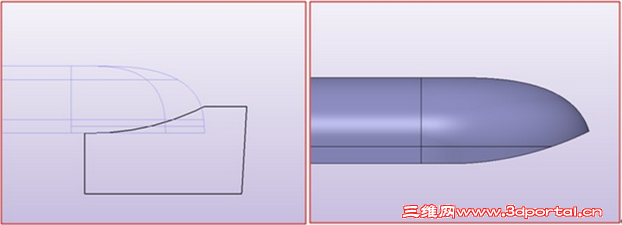

/ }! y1 b% V5 {7 }! W: g' Y       4、第四步：做头部小编特征；草绘需要切除的外轮廓线，拉伸做减布尔预算即可，如图所示：

* p$ T& g% B. U, S       5、第五步：依照上图特征，做抽壳操作，设置产品肉厚为2mm:
! f' u# Y) V; P       至此，基本完成了产品的外形设计，后续进行产品内部机构设计，内部机构设计简要主要包含以下两个方面：
       1）手机后盖跟其他件之间的配合及装配
- [6 }0 K7 N/ e: y- S/ ~       2）电子零配件的装配等内容
0 A/ S: f! h! {7 _0 x: @       手机内部机构的设计在中望3D中主要通过草绘卡扣外形-拉伸进行加减布尔运算等相关造型命令进行内部机构创建

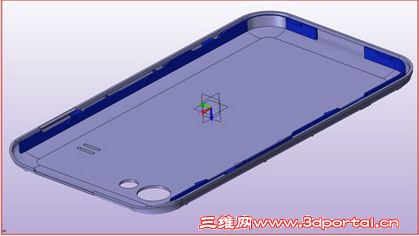

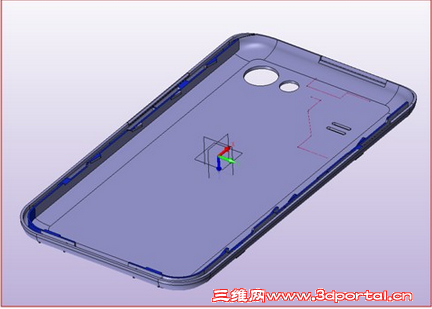

# Z% ~- c" z% x( f) O9 K- a$ T7 f       得到如下图形：

0 F. o' b9 y, I  ^       防水仓的特征及类似特征绘制，在中望3D中是很方便的
       1）杆状扫描功能：

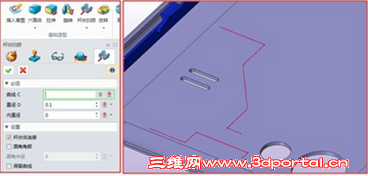

       绘制需要做防水的路径，点击杆状扫率功能，设置直径等内容，点击√：
& I# O! {3 S" U2 T7 M
1 H: I; z+ z$ c8 Q0 g( e       值得强调的是，针对经常用到的拉伸功能，对比其他三维软件，中望3D有更加方便的设计方法：

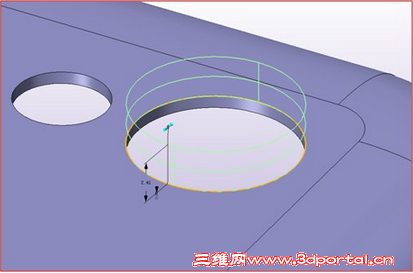

  J7 w& U; G) G6 \+ s$ t       1）支持轮廓边拉伸：直接点选特征边缘，可以进行边缘的特征设计：
6 \( r; F: O8 l. K& P7 e
8 n8 ^: {; O, ~# e- k; ?4 u

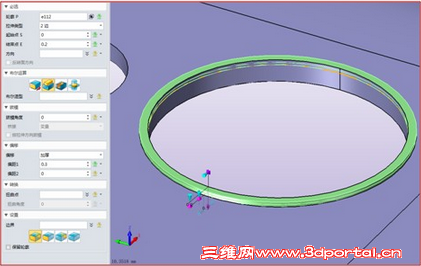

       也可以设置加厚后其他选项，快速得到所需特征：

       2）支持面拉伸命令：直接点选需要拉伸的面即可，无需参照轮廓：
' q# i( @/ n/ M" ^# J/ g( `' o3 O

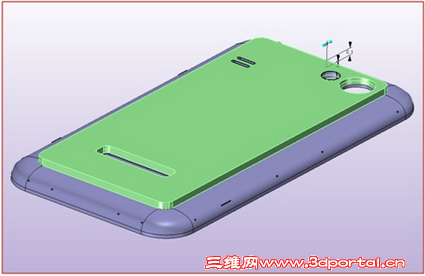

6 d# P0 ?. y) h. i( j       最终得到我们所需的后盖产品初步三维图形：

       通过演示使用得知，该手机后盖的建模设计其实不复杂，任何三维CAD软件都能完成，但中望3D相对其他软件会更加简便快速，有兴趣的朋友们可以通过中望3D官网免费下载试用，初学者也可以在中望3D论坛下载这款手机后盖的三维CAD图纸（http://www.zwcad.com/community/thread-11354-1-1.html），对照着中望3D 2013SP新版教程，更快掌握三维CAD设计。
