新手画零件

不吃草的马

各位师傅，小弟学画轴承。

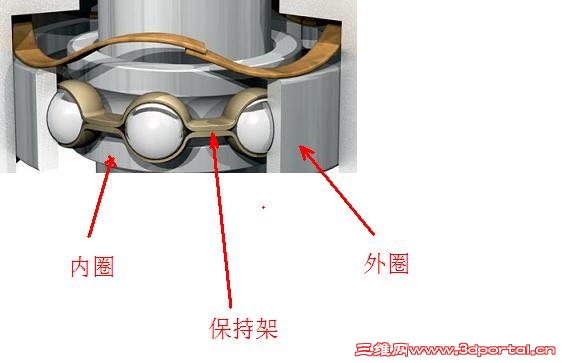

这个图是在网上下载的，别的我都会画了，就是那个保持架很难画；哪个大哥能帮帮我啊，先谢谢了！

ffda

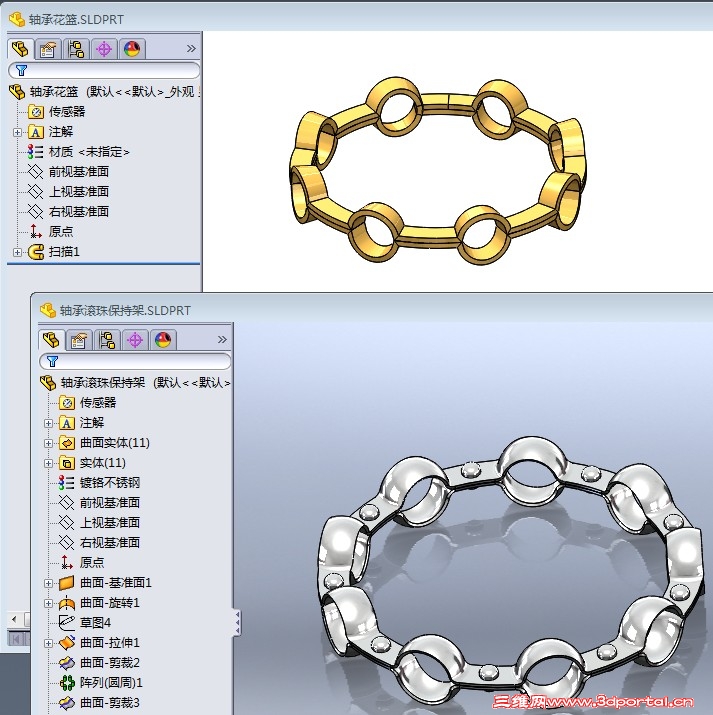

给你两个保持架你参考一下：
$ _# v0 q+ ]- C0 O* e6 D
% G- A2 `: j* s0 x5 Q- v
保持架.zip (2.78 MB, 下载次数: 75)

2013-10-23 08:48 上传

点击文件名下载附件

  z: b* `; t! a( s2 s3 r! {

wjchicken

啧啧，楼上高人啊！

不吃草的马

哇，大哥做得太好了，我先下载下来学习了；
, s0 b' d5 ^$ Z' y. C  ]十分感谢大哥花费时间专门帮我做了这个效果和文件，我先看看啊！

不吃草的马

那个用曲面的不怎么能看懂。

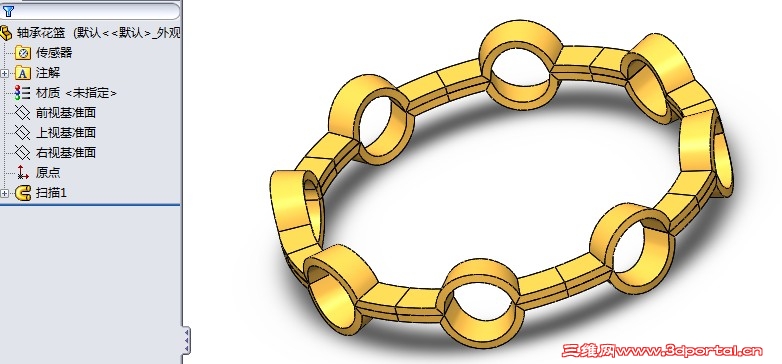

6 W7 Q4 O% g6 `* K5 T先看了那个《轴承花篮》的图，也不能看懂，想请教大哥2个问题：

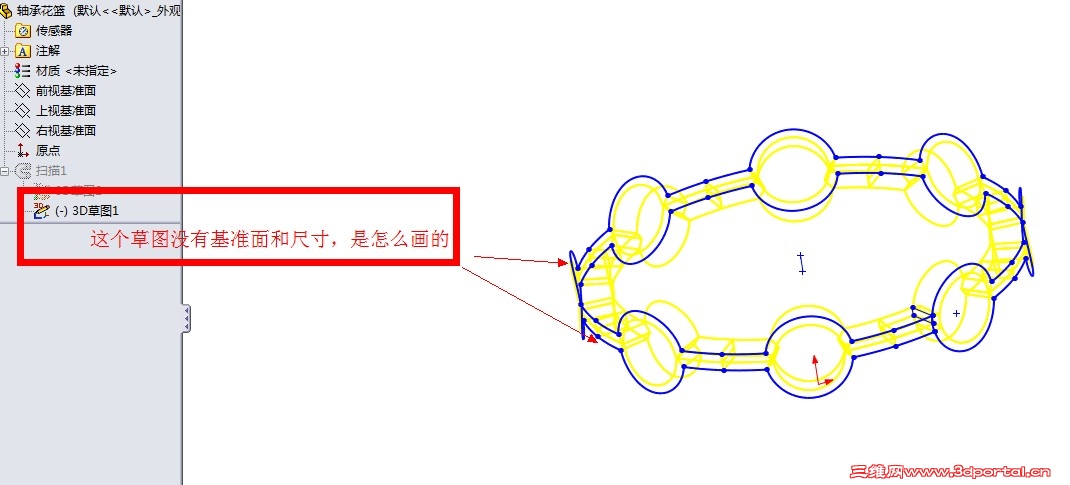

5 T- e9 y) Z/ b' r' H1.扫描路径是没有基准面和尺寸，而且那个圆弧不在一个平面上，怎么画的啊？

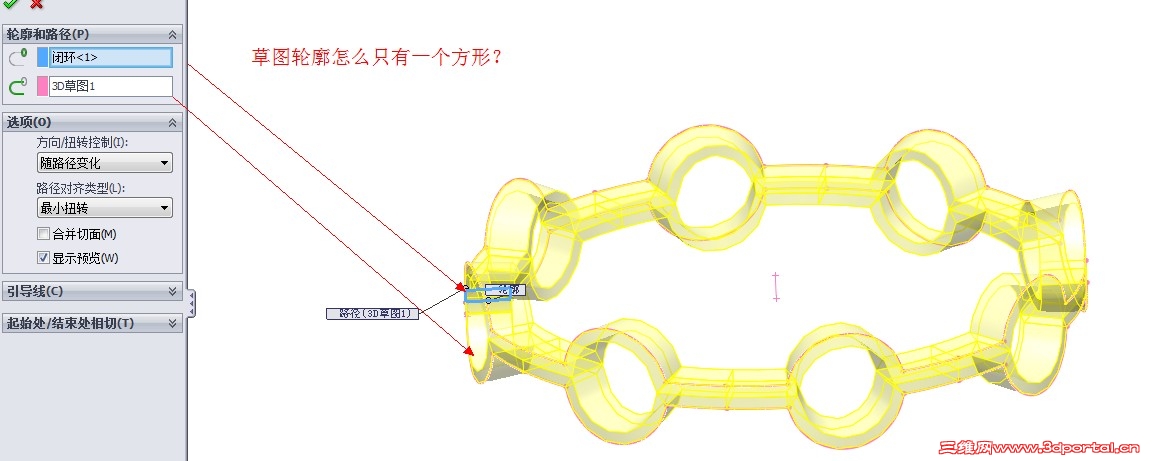

$ u' |$ j' ]! q; c- M2.轮廓只是一个小方形，扫描出来的是2层对称的花篮，而且扫描路径不是单一轮廓，我真想不起来怎么好做的；
4 |3 f" o0 G# U% t8 b太难了，大哥能讲解下妈？我都想得头痛了，先谢谢了！

阿帕奇

不吃草的马 发表于 2013-10-23 22:38 static/image/common/back.gif
! _* Y. T) B% R; M那个用曲面的不怎么能看懂。
% G' _6 A( a% z0 s$ J1 \/ B+ T' B先看了那个《轴承花篮》的图，也不能看懂，想请教大哥2个问题：
/ F( Z+ J; C0 q/ Q) N. `3 I. v1.扫描路径是 ...

& T) E5 t8 X1 W0 S3D草图是不需要事先设定基准面的

lldd_123

保持架，迈迪里画轴承的就有啊
4 m8 `; j! \" p6 _" q$ s. w

不吃草的马

阿帕奇 发表于 2013-10-24 08:21 static/image/common/back.gif
6 z. }3 {  O5 a8 g& z* d# h4 e3D草图是不需要事先设定基准面的

7 ?: m0 b1 \$ ?1 |哦，理解中，谢谢大师！

不吃草的马

lldd_123 发表于 2013-10-24 08:26 static/image/common/back.gif
保持架，迈迪里画轴承的就有啊

这个能看懂一点，谢谢这位美女师傅！

馨竹幽静

请问5楼的那个三D草图路径是怎么画的？求指教，谢谢！

sgliguobin

厉害，我一直觉得轴承不太好画，涨见识了。
