三维CAD速成教程：详解电熨斗曲面建模

goto3d

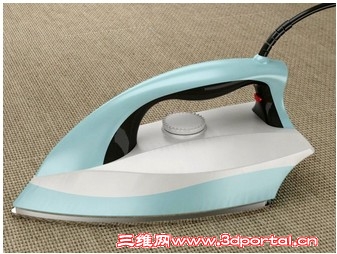

曲面造型是产品设计中必不可少的高级工具，也是三维CAD设计师必须掌握的技能，但对于初学者来说，要找到容易入门的曲面建模实例并不简单。因此，11月的三维CAD速成教程，小编选择以更适合学习曲面建模的电熨斗外型为例，让更多刚接触三维CAD设计学员了解曲面建模的操作。那么此次小编仍以拥有独创混合建模优势的中望3D为示例软件，同时本教程还涉及到了许多基本三维CAD软件命令应用，能帮助学员提高三维CAD软件使用熟练程度。有兴趣的朋友在学完之后，也可以到中望3D技术论坛免费下载电熨斗三维CAD图纸（http://www.zwcad.com/community/thread-11315-1-1.html），学习起来更加事半功倍。

1、在xy面插入草图1，按照图1的标识绘出5个点，点击通过点绘制曲线，依次连接各个点，如图2，点击镜像，将此曲线沿Y轴镜像复制后，将其封闭，如图3。

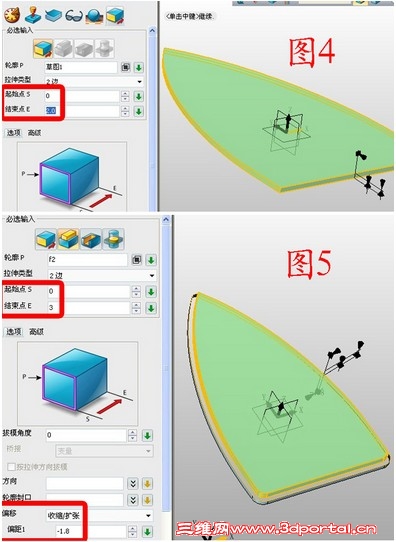

2、退出草图后点击拉伸，轮廓选择草图1，拉伸距离为2，如图4。再次点击拉伸，轮廓选择图4造型的上表面，拉伸距离为3，注意偏移选项选择“收缩/扩张”偏距为-1.8，如图5。

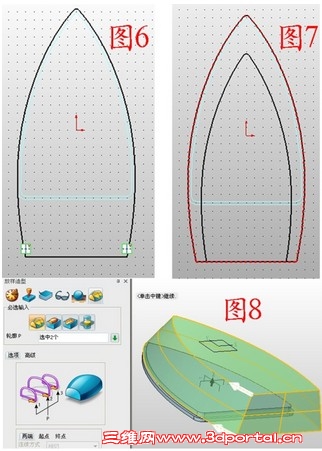

3、依次插入XY基准面1、2，偏移距离分别为4和30，分别在基准面1、2上插入草图2、3，绘制图6、7所示的图形，（注意：绘制图6的技巧，先把造型的最边缘设置成参考曲线，在曲线上右击选择“切换类型”，转成实体型，这样比较准确方便，再延长曲线底部即可；绘制图7的技巧，先把所示的部分设置成参考曲线，再点击偏移曲线，将参考线向内偏移一定的距离，再向下移动一下，修剪底部长出的部分，再封闭即可）。点击放样，轮廓依次选择草图2、3，如图8。

4、在YZ面插入草图4，绘制图9所示的图形，退出草图，点击拉伸——交运算，轮廓为草图4，参数如图10，在ZY面插入草图5，绘制图11所示的曲线，退出草图，点击线框——投影曲线，曲线为草图5，面为造型的上表面，如图12。

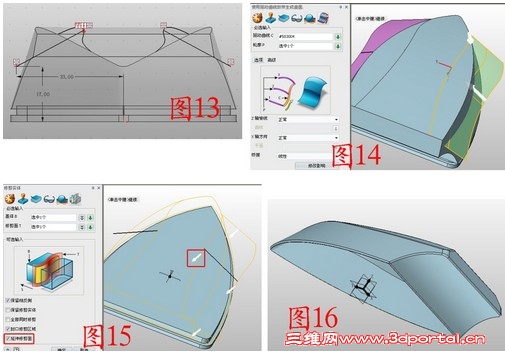

5、在XZ面插入草图6，参考曲线选择“曲线相交”，按照图13所示绘制线段，然后将此线段镜像到另一侧。退出草图，点击驱动线放样，驱动线选择投影后的曲线，轮廓为草图6，如图14（注意，两侧依次做放样，并非一次完成）。点击修剪，基体为主体造型，修剪面为驱动线放样曲线，依次修剪两侧，注意，在“延伸修剪面”前打勾，否则有可能无法完成修剪，另外注意白色箭头的指向，所指的方向为要保留的部分，如果方向不对需要在“保留相反侧”前打勾，如图15。点击抽壳，对造型抽壳，厚度为-1，开放面为底面，再对各个边做圆角处理，如图16。

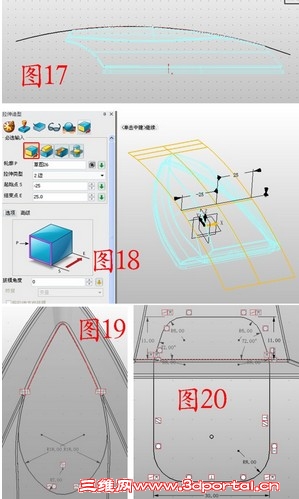

6、在YZ面插入草图7，绘制图17所示的曲线，绘制方法可参考步骤3中的方法，退出草图后拉伸草图7，如图18，在XY面插入草图8，分别绘制图19、20所示的曲线。

7、点击投影曲线，曲线选择草图8，面选择步骤6中拉伸的曲面，如图21，投影后的曲线分别命名为曲线5、9，隐藏曲面。在YZ面插图草图9，参考曲线选择“曲线相交”，选中投影后的曲线，按图22所示绘制两条曲线，分别命名为曲线1、3，只要大致形状相似即可。

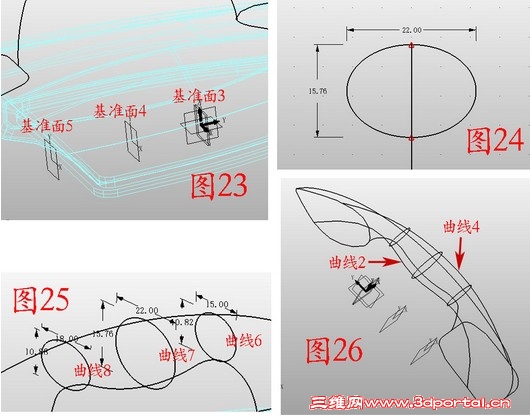

8、分别插入基准面3、4、5，依次偏移距离为-0.5、19.5、42，如图23，在基准面4上插入草图10，绘制图24所示的椭圆，注意参考曲线的选择（选择中心点时可右击鼠标选择两点之间，分别点击两个参考点，百分率为50%，长轴为22）。按照此方法在基准面3、5上插入草图，再绘制两个椭圆，长轴分别为15、18，如图25，将3条曲线分别命名为曲线6、7、8。点击线框——通过点绘制曲线，如图26所示位置依次点击连接成曲线（曲线的两个端点不必很精确，但必须在曲线上，中间经过椭圆的长轴顶点），将2条曲线分别命名为曲线2、4。

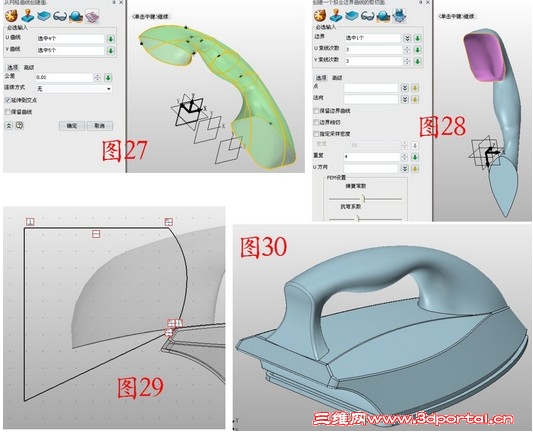

9、点击曲面——U/V曲面，U曲线依次选择曲线1、2、3、4，V曲线依次选择曲线5、6、7、8、9，如图27所示，点击反转曲面方向，将此曲面反转，点击FEM面，将曲面封闭，如图28。在YZ面插入草图11，绘制图29所示的图形，只要大致形状像即可，退出草图，点击拉伸——减运算，拉伸草图11，对边缘做圆角处理，如图30。

至此，电熨斗的外型主体部分制作完成。通过本次的曲面建模教程，学员们只要勤加练习，肯定可以尽快掌握三维CAD曲面建模的诀窍，结合中望3D更自由的曲面和实体交互的混合建模技术，初学者可以减少熟悉操作层面的时间，更多关注于设计本身。12月的三维CAD速成教程预告，小编将趁热打铁，为大家分享电熨斗的零部件设计！
