吸尘器是很常见的家用电器，对许多刚学习三维CAD设计的朋友来说，可以作为练习曲面建模的入门素材。上次已经跟大家分享了吸尘器主体部分的三维CAD建模，接下来是中望3D的技术粉丝李工继续跟大家交流如何进行轮子和吸管部分的三维CAD设计。为了帮助刚入门的三维CAD设计的初学者可以更快掌握，完整的吸尘器的三维CAD图纸免费提供下载（附上论坛链接）。接下来就来看看如何通过中望3D简易明了的功能如何快速完成吸尘器的零部件三维CAD设计吧！. T" h, G9 C$ H* X$ M4 j
1. 新建文件命名为“装配”，将主体部分作为组件插入，再新建一个文件，命名为“轮子和吸管”，也作为组件插入到装配文件中，并进入编辑状态。! H- i; p; I/ ]% g1 l; \

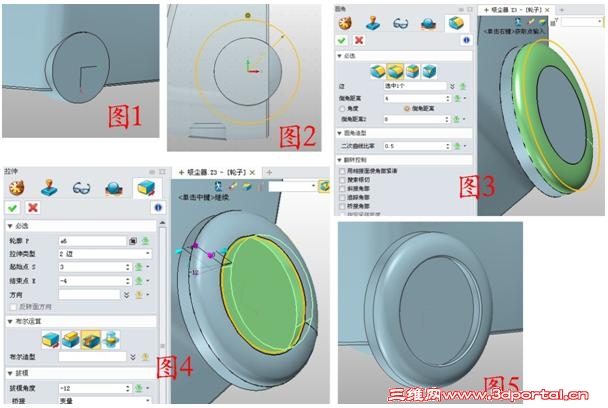

在图1所示的位置参考几何体——平面，并在此平面上插入草图1，绘制图2所示的圆，拉伸草图1，并在边缘部位做椭圆圆角，如图3，点击拉伸——减运算，轮廓为拉伸体外侧圆面，注意拔模角度的选择，如图4，对边缘做圆角，效果如图5。
$ z; g$ U) V; _ ~! \ 2. 在XZ面插入草图2，绘制图6所示的图形，点击旋转——基体，旋转草图2，如图7所示，点击移动——点到点移动，实体为旋转体，起始点为旋转体底面圆心（右击选择曲率中心，鼠标放在底面圆上即可捕捉到），目标点为拉伸圆槽中心（同理获取），如图8所示，在YX面插图草图，绘制图9所示的图形，并拉伸，做圆角处理，效果如图10。7 x, e: R/ w3 s+ u% e: ]: }1 ^
3. 在图11所示的边插入参考几何体——曲线，拉伸此参考曲线，做椭圆圆角，使底面尽量形成圆顶形状，如图12，在YZ面插入草图3，绘制图13所示的圆，点击拉伸——减运算，拉伸类型为对称，如图14，注意保留轮廓。9 Y2 u# K) g3 g4 u% ?; E, y
# t/ I2 Y+ H: q! _* q f+ s

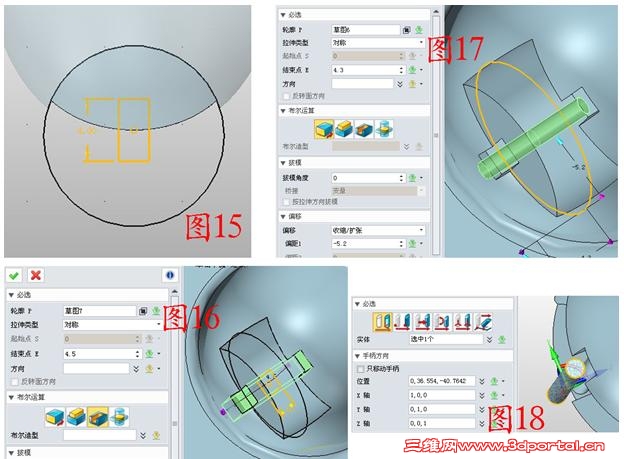

$ X% S% Y" J+ S1 s 4.在YZ面插入草图4，绘制图15所示的矩形，用拉伸的对称减运算拉伸，如图16，再拉伸草图3，注意用偏移的收缩/扩张收缩圆柱，并曲线保留轮廓，如图17，点击移动——动态移动，移动圆柱使之落入槽中，如图18。# k& M$ a. p0 q2 W
/ J* C. g/ ^; T% L
5. 在YZ面插如草图5，绘制图19所示的圆，对称拉伸草图5，对边缘做圆角，如图20，在图21所示的线插入参考几何体——曲线，拉伸此曲线成凸台，在边缘做圆角，注意用偏移选项收缩一下，如图22。
3 I" _# E' _1 f7 j! ~* D: H \0 o

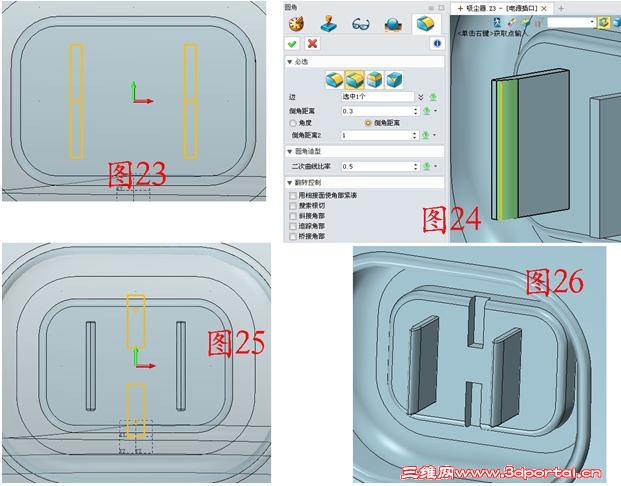

6. 在凸台表面插入草图6，绘制两个矩形，如图23，拉伸草图6形成两个长方体，对长方体的4个上边做椭圆角处理，如图24，同理再做图25所示的矩形草图，拉伸减去部分凸台成造型，如图26。. @/ k8 T' [) N) H/ v' V" O
2 ?2 H5 n/ A: }# G% p
7. 在图27所示的位置插入草图7，绘制圆，拉伸草图7成圆柱，如图28，再次拉伸圆柱上表面并做适当的拔模，注意选择加运算，如图29，在连接部位做圆角，使之平滑，效果如图30。
9 `/ W( l* T; z7 [/ b0 O; F& E 8. 在本教程中就不介绍吸尘器把手的制作了，因为比较简单，只是应用到了拉伸的功能，制作完成后如图31所示的样子，现在越过这一步继续向下讲解。插入基准面并偏移到圆杆的中间部位，如图32，在此平面上插图草图8，绘制图33所示的样条曲线1，点击移动——绕方向旋转，实体为样条曲线1，方向为圆面的垂直方向，旋转一定角度，如图34，同理，在图35所示的位置绘制样条曲线2，并旋转一定角度，如图36。/ N6 X5 ]+ T' a/ I x7 }9 }
9. 如图37，插入基准面，用3点平面选项，2个点条样条曲线1、2的端点，第3点为任意点，在此面插入草图9，绘制图38所示的样条曲线3连接样条曲线1、2的端点，效果如图39，点击线框——通过点绘制曲线，在3条样条曲线上依次点击，形成连续的曲线，命名为曲线4，如图40，隐藏之前的3条样条曲线，如图41。 C9 s* [3 L' Y* Z" Z
10. 点击造型——杆状扫掠，曲线为曲线4，设置适当的直径，保留轮廓，如图42，再次选择杆状扫掠，曲线为管子一端的边，设置好适当直径，扫掠成圆环，如图43，点击阵列——在曲线上，如图44所示的红框选项，基体为圆环，边界为曲线4，设置好适当的数目和间距。点击造型——组合——加运算，将管子和阵列后的圆环合并，如图45。点击视觉样式——面属性，设置各个造型的颜色，至此建模结束。! |; o; }0 k; H b8 }# M/ Q
至此，吸尘器的轮子和吸管就完成了三维CAD建模，加上之前的主体曲面建模教程，结合中望3D的人性化的指引操作，刚入门3D设计的朋友也可以轻松完成吸尘器的三维CAD设计。欢迎各位朋友在中望3D官网 查看详细的教程和下载免费图纸！ 同时，中望3D与微小网合作，也可以在微小网图纸交换平台下载该图纸：http://tu.vx.com/1308/4114.html。/ T1 ^* {, [( i! t. l& P; j4 d
