正齒輪下切清角簡易作圖

ryouss

7 H8 u5 \% O0 B0 g6 t8 W$ t; P& E作機械設計者應該知道正齒輪壓力角20時齒輪少於17齒,齒形根部會有干涉須作清角,否則會因干涉轉不動(不然就要轉位).
! w: B  u# y: a  S! R4 J, T
0 n6 S  U0 i5 d本圖 齒數 9  模數1  壓力角 20

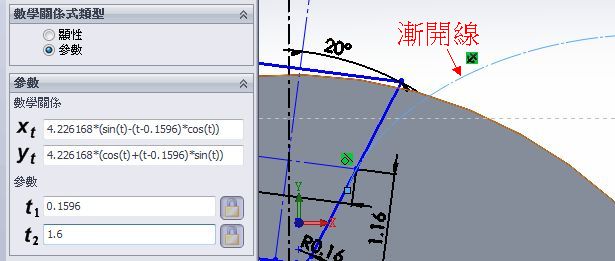

4 {. d1 \! a' M5 u/ F% A如下,漸開線為方程式

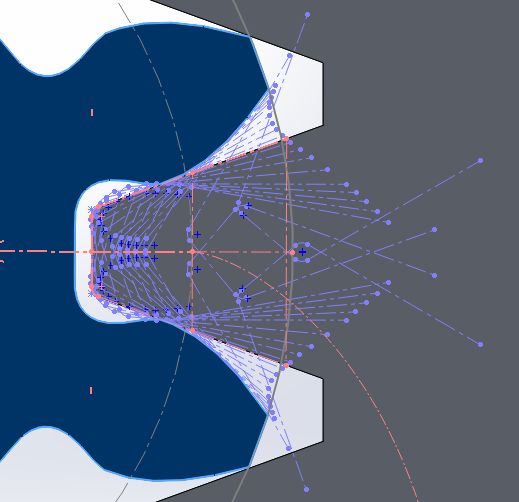

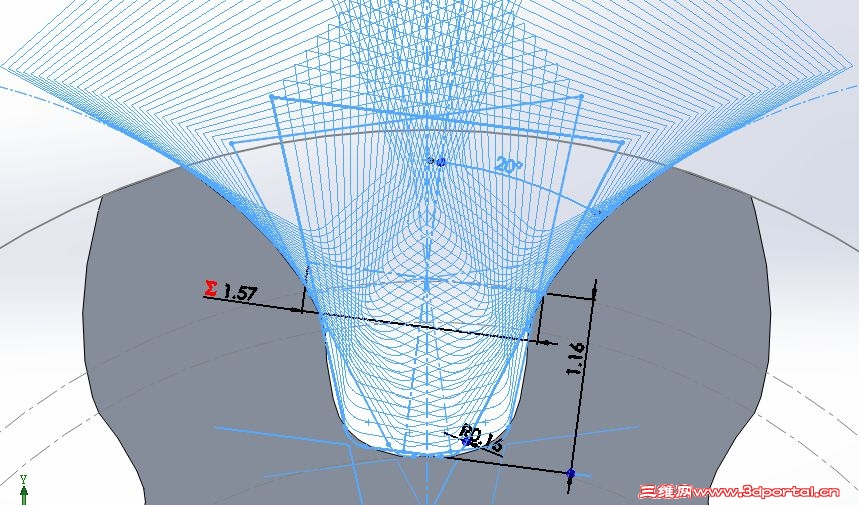

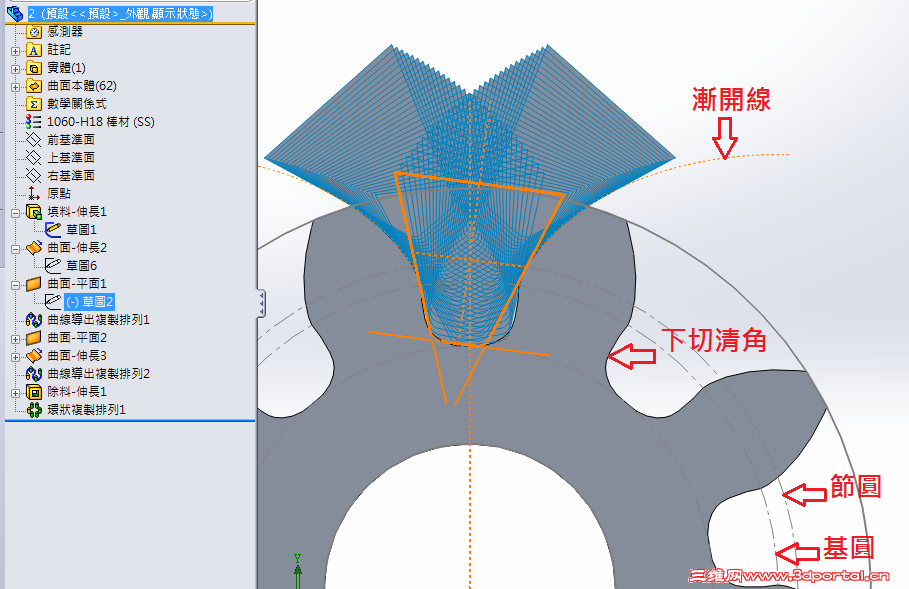

/ L" u, P& o& }; m% x$ b下切清角為"曲線導出複製排列",精度當然不準確僅供作圖參考
8 B! p: M5 J, j- D' a
: s+ U9 y" }) J3 b; m$ |

' d8 P6 q) [$ r$ q2 }* ~
$ F- S1 k. l6 H" w& ^& M

zhjan518

很好。学习了

ryouss

$ B# @4 Z% @) H0 f% i1 R

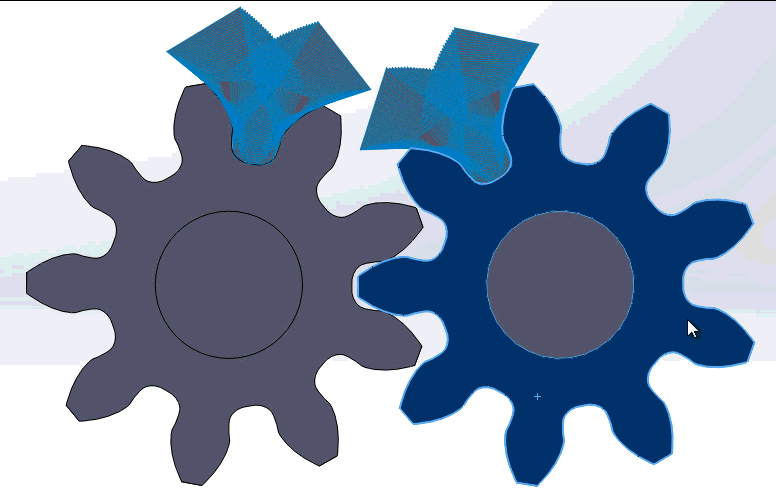

( M9 ^0 ^. a, O0 e( }- ~補齒輪和齒條實際的運動軌跡(齒條切削創成原理相同)
