[分享] 钣金做题，有奖

[复制链接]
hongwei_1987jp
发表于 2014-4-10 00:20:07 | 显示全部楼层 |阅读模式 来自： 日本

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
本帖最后由 asdolmlm 于 2014-4-11 23:37 编辑 0 J. K4 {& D! Y3 o: g2 V$ T
$ N! P# z  X, ]5 b

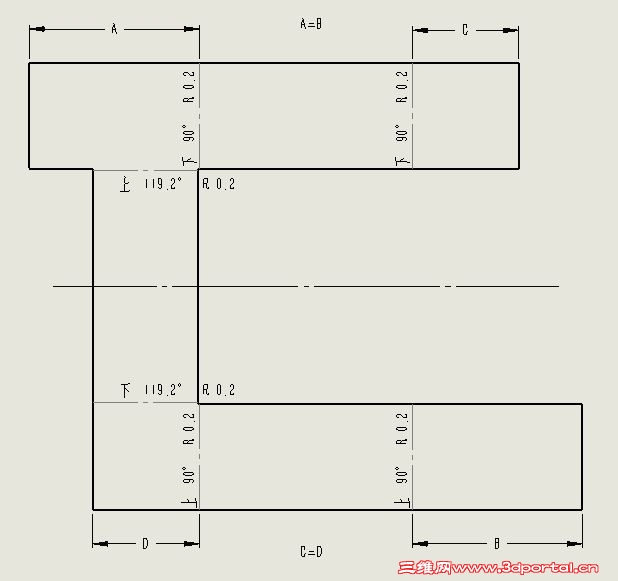

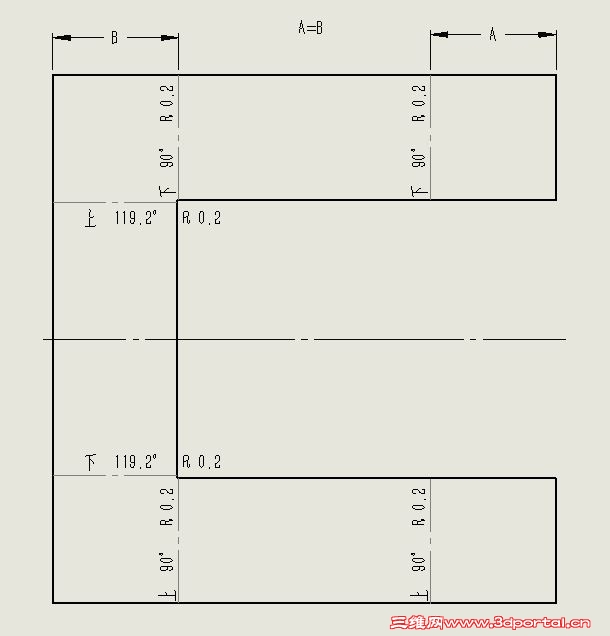

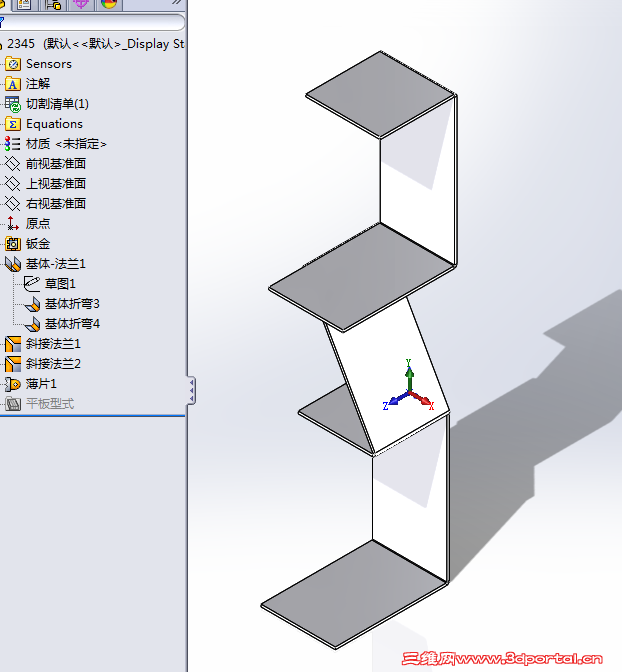

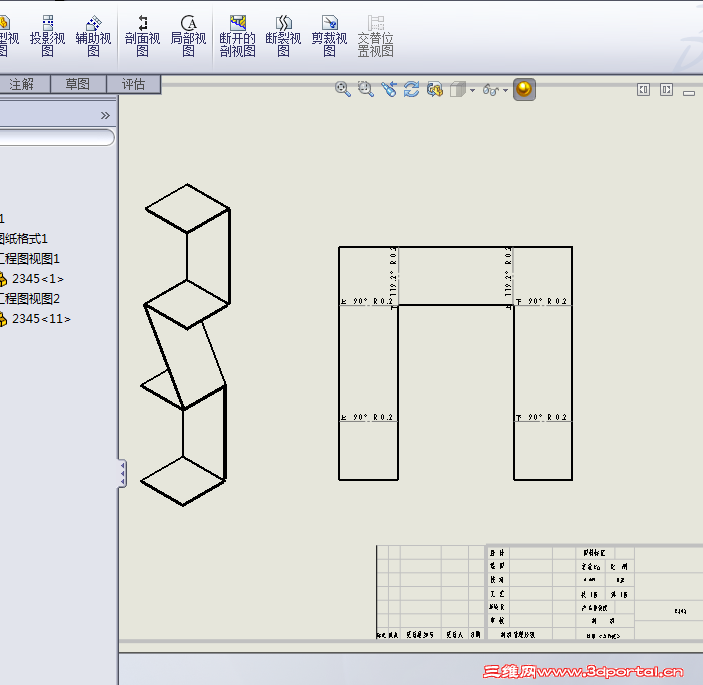

参照下图的展开图，用最少的特征步骤制作钣金模型和展开图，感兴趣的做下看
$ o& A6 N' K7 q' T7 N. s. s& C
( P3 O, F# b! d% p$ ]' s贴出模型和展开贴图，答对者有奖5币6 L! J/ \- q& c0 Q0 m
下图的尺寸119.2可以随意，但不是90度折弯！
4 N3 R2 ?5 o  s; P
/ r; Y( ]$ U. `% A! i) j 捕获.JPG
+ G, K! ]+ E) F) G. p) ^! Y
% u; f/ L6 a% @# h4 R9 o6 d2 z3 F, V; x) U' s3 `% N; Z
- o4 s# c" n" k% N( z
3 C, N4 K* N, F: A4 j; l1 O
; h) G: D" H5 c1 W( ]5 U1 {4 _, L- M+ Q& d3 {
回复

举报

Francis
发表于 2014-4-10 00:53:20 | 显示全部楼层 来自： 中国香港
欠關鍵的板厚
回复 支持 反对

举报

我爱用acad
发表于 2014-4-10 06:22:59 | 显示全部楼层 来自： 中国河北保定
在外出差，手边没有SW，无法参与啊，超郁闷
回复 支持 反对

举报

hongwei_1987jp
 楼主| 发表于 2014-4-10 06:41:48 | 显示全部楼层 来自： 日本
Francis 发表于 2014-4-10 00:53 static/image/common/back.gif! Y4 m% N6 x9 Y4 K5 S# s
欠關鍵的板厚
, [8 j) v& l: H! R& e! U3 ~
谢谢闷兄参与、板厚可以随意，得出图形就可以
回复 支持 反对

举报

hongwei_1987jp
 楼主| 发表于 2014-4-10 06:57:39 | 显示全部楼层 来自： 日本
我爱用acad 发表于 2014-4-10 06:22 static/image/common/back.gif) X& |* ~/ r7 I  y3 {" l% e
在外出差，手边没有SW，无法参与啊，超郁闷
5 \" t, q% F9 T2 S* b3 w9 n1 C
出差回来做呗！
" F/ H# |0 S& D; ^短信说出你的思路也可以。
回复 支持 反对

举报

我爱用acad
发表于 2014-4-10 07:22:22 | 显示全部楼层 来自： 中国河北保定
hongwei_1987jp 发表于 2014-4-10 06:57 static/image/common/back.gif& I0 J! ?  P% p# |. o8 z
出差回来做呗！
* t3 l. F- }+ U1 |/ H& j: [短信说出你的思路也可以。
8 q, F% h9 D0 M6 S$ f
呵呵，出差回来我一定作给你看
回复 支持 反对

举报

我爱用acad
发表于 2014-4-10 07:26:20 | 显示全部楼层 来自： 中国河北保定
建议参与的朋友上传模型和展开图时，设置权限为楼主可见。呵呵，大家懂的
回复 支持 反对

举报

Gddqsdc
发表于 2014-4-10 08:06:54 | 显示全部楼层 来自： 中国山东东营
钣金还没开始学
回复 支持 反对

举报

道一空优
发表于 2014-4-10 08:27:14 | 显示全部楼层 来自： 中国山东青岛

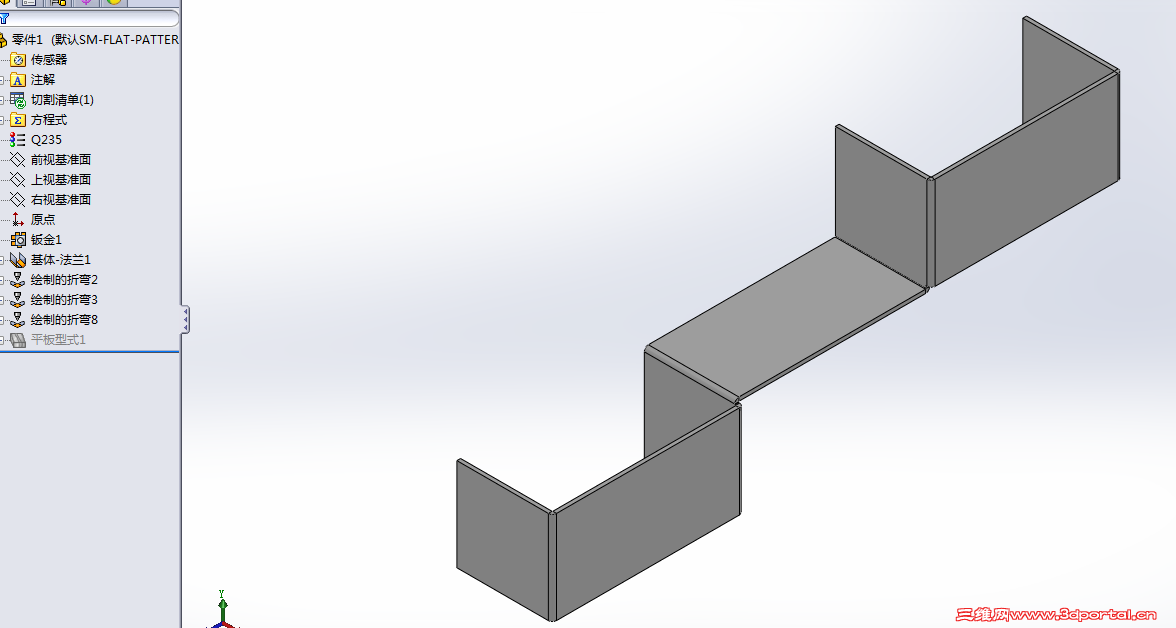

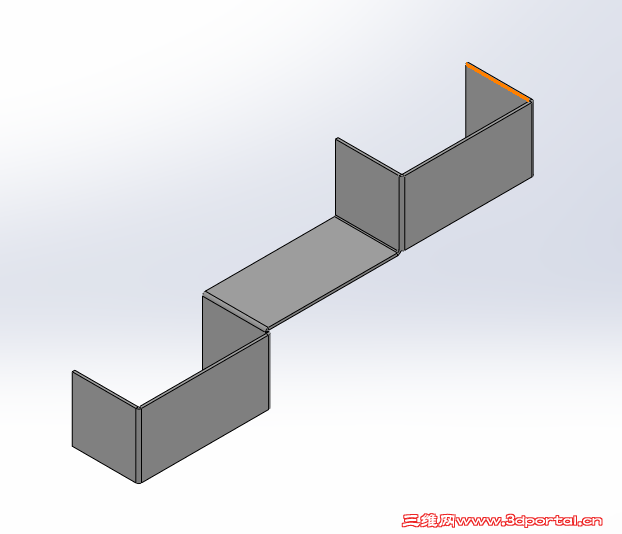

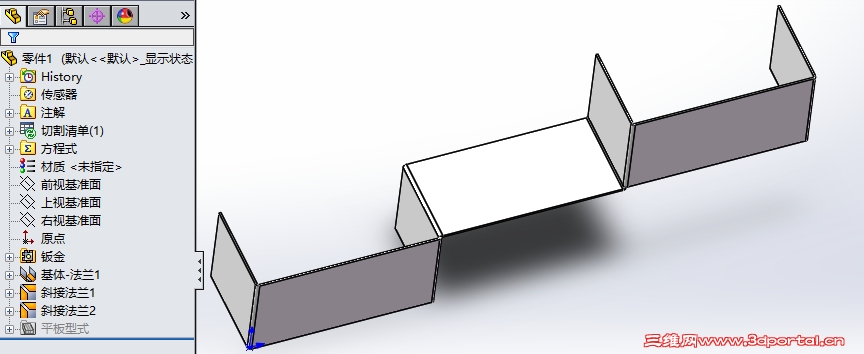

是这样的吧？
回复 支持 反对

举报

道一空优
发表于 2014-4-10 08:30:46 | 显示全部楼层 来自： 中国山东青岛
钣金件.rar (203.89 KB, 下载次数: 0)
回复 支持 反对

举报

道一空优
发表于 2014-4-10 08:33:14 | 显示全部楼层 来自： 中国山东青岛
只有几步哦。。
回复 支持 反对

举报

huwenliang
发表于 2014-4-10 08:37:34 | 显示全部楼层 来自： 中国四川德阳
本帖最后由 huwenliang 于 2014-4-10 12:46 编辑 * I" C$ s  _8 |" M

. ~" [" `. `* f! q0 ^, c$ X0 p第一个图要简单些，可以不上图，第二个可以这样做：8 `+ w/ N8 ]8 }5 Q

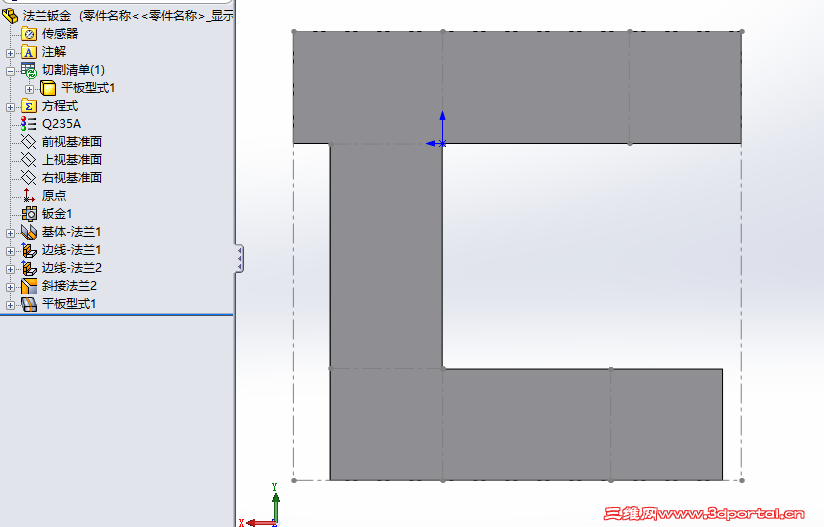

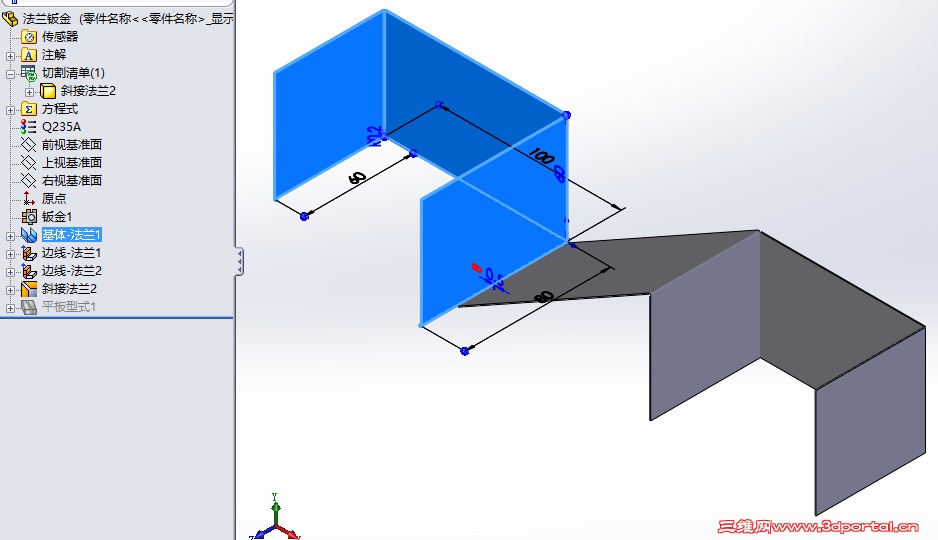

法兰钣金.zip

143.36 KB, 下载次数: 2
回复 支持 反对

举报

道一空优
发表于 2014-4-10 08:43:47 | 显示全部楼层 来自： 中国山东青岛
huwenliang 发表于 2014-4-10 08:37 static/image/common/back.gif
! r. f6 Y, p: T6 x第一个图要简单些，可以不上图，第二个可以这样做：

% j- W% D4 q. z4 o6 Y9 ]' ]8 Y/ c. E图2与我做的图1思路是一样的，所以我不做了。。你这个可不可以发一下展开图看看？
回复 支持 反对

举报

zhbsh83
发表于 2014-4-10 09:01:48 | 显示全部楼层 来自： 中国陕西汉中
就这几步，暂时还没想到更少的步骤
回复 支持 反对

举报

hongwei_1987jp
 楼主| 发表于 2014-4-10 10:46:10 | 显示全部楼层 来自： 日本
本帖最后由 hongwei_1987jp 于 2014-4-10 10:49 编辑 - M4 `/ M0 w& E3 l4 }
道一空优 发表于 2014-4-10 08:30 http://www.3dportal.cn/discuz/static/image/common/back.gif
' j* x8 x7 v# y0 q

( Y1 x0 O: F& \8 M7 w抱歉，俺没有那么高的权限的' ~* l# h7 v0 V1 M# o% `! m2 D

$ z- W6 k$ k8 ]1 W/ f9 X注意下3 }, K3 n( X, X2 k1 X* Y+ d" B! ~

* Q! `1 H0 x1 R4 ?9 y& `119.2可以随意，但不是90度折弯！4 @9 ^/ k: y2 M: W* g8 U( O
回复 支持 反对

举报

xuhongren
发表于 2014-4-10 10:50:17 | 显示全部楼层 来自： 中国上海
学习来了！
回复 支持 反对

举报

xuhongren
发表于 2014-4-10 10:55:54 | 显示全部楼层 来自： 中国上海

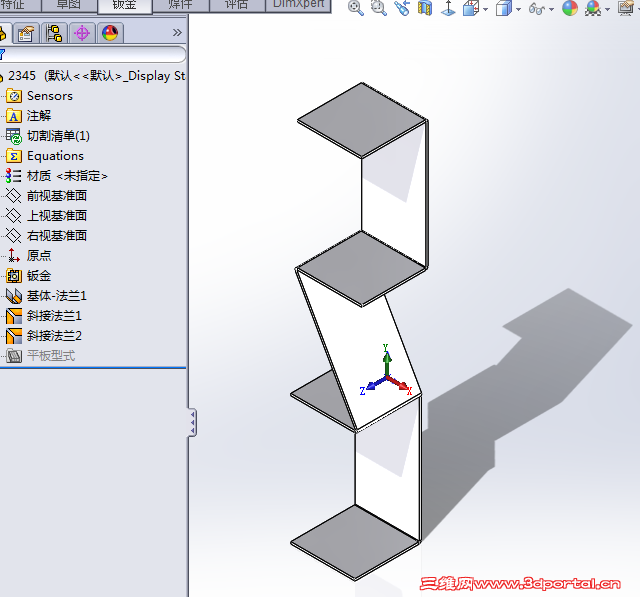

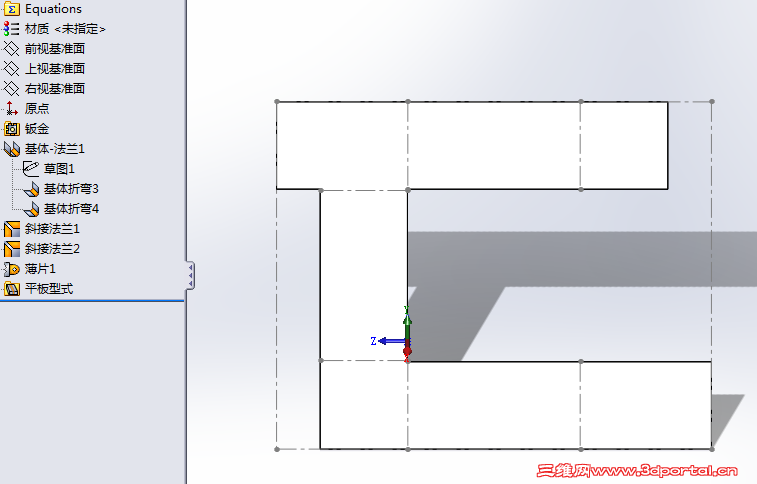

学习来了
回复 支持 反对

举报

xdgyh
发表于 2014-4-10 11:06:17 | 显示全部楼层 来自： 中国浙江宁波
SW里的那个上下是怎么设置出来的呢？有啥经验可以快速区分成型折弯件的上下呢
回复 支持 反对

举报

hongwei_1987jp
 楼主| 发表于 2014-4-10 11:07:48 | 显示全部楼层 来自： 日本
本帖最后由 hongwei_1987jp 于 2014-4-10 11:21 编辑
4 U( r8 {, L  k/ `
xuhongren 发表于 2014-4-10 10:55 http://www.3dportal.cn/discuz/static/image/common/back.gif
' j5 L( O) @! ]; M" H/ Q学习来了

  t. u  M) d- }/ H& X( o, @- z+ H
) i; Y7 W$ n) _; T( M8 R+ U3 i3 M, I不算完美，给与参与鼓励$ p/ d+ F7 F' N/ r8 L  z
图2特征还可以减少，再想想看，换换思路) Q2 N3 V" w: ~; G
  c- L, u0 c4 Q  A
$ n- u: W, Z: o- y+ B0 z8 A' z$ s$ v
3 u! d8 s+ K5 a. Y, ?
回复 支持 反对

举报

xuhongren
发表于 2014-4-10 12:17:09 | 显示全部楼层 来自： 中国上海

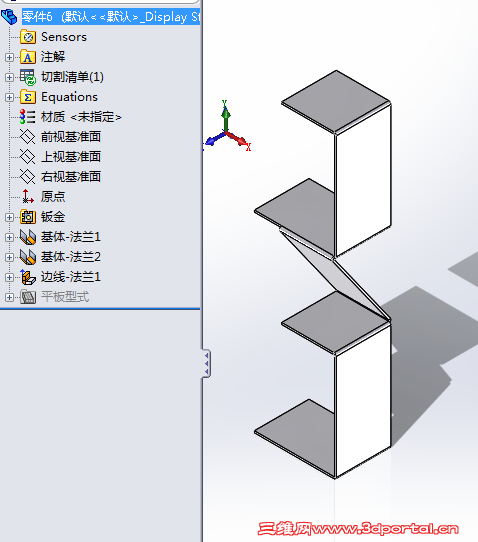

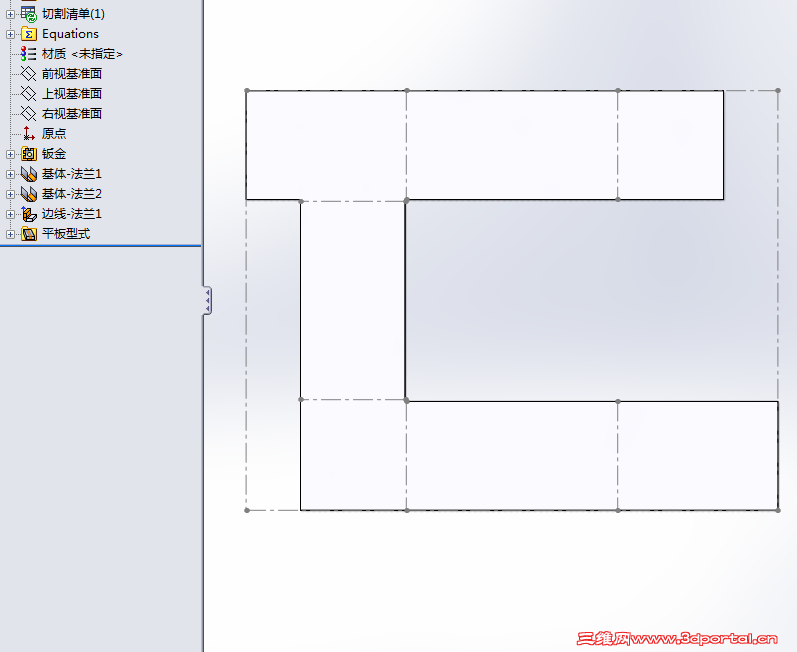

:handshake:handshake:handshake
回复 支持 反对

举报

SW0605
发表于 2014-4-10 14:19:12 | 显示全部楼层 来自： 中国天津
本帖最后由 SW0605 于 2014-4-10 14:23 编辑
5 m% U7 g# T' R5 A& V* H$ b  w

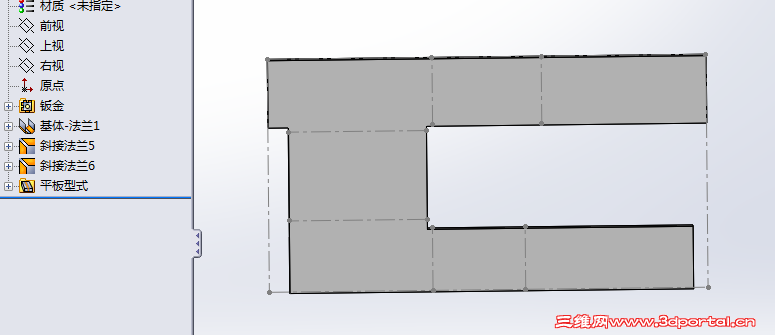

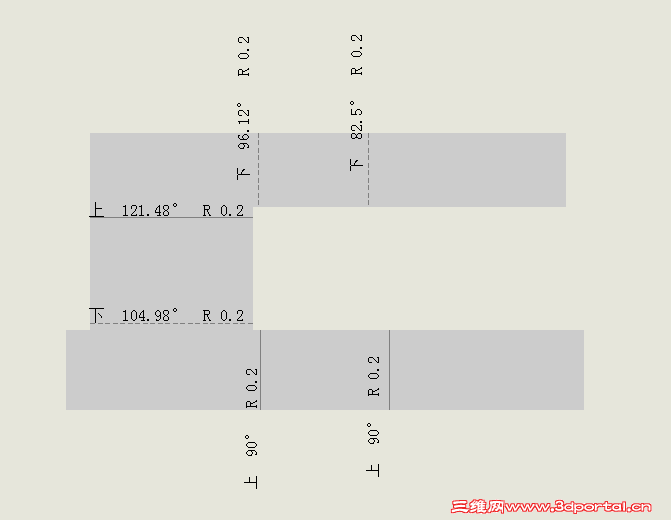

, t/ X  ?0 r+ t& S. E2 R 360软件小助手截图20140410141826.png

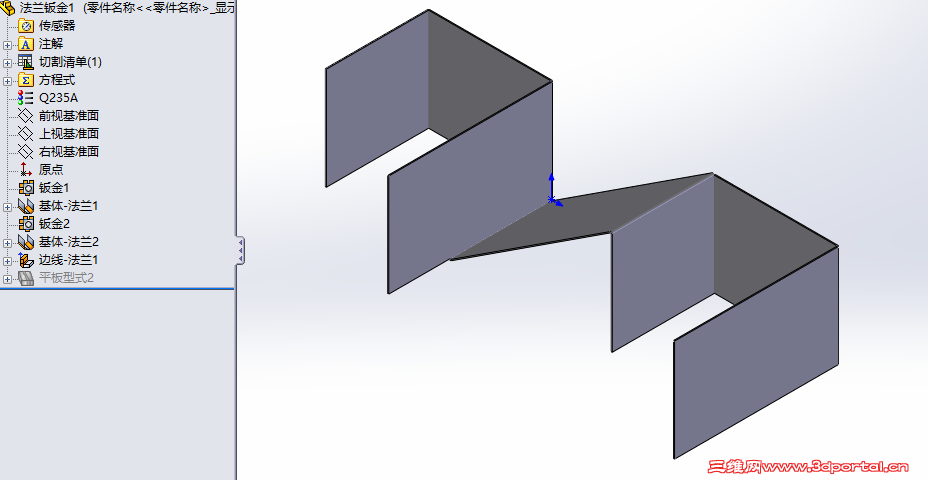

" b& x# `2 d5 k- |" c+ M/ B+ Q5 X 360软件小助手截图20140410142223.png
回复 支持 反对

举报

huwenliang
发表于 2014-4-10 14:25:24 | 显示全部楼层 来自： 中国四川德阳
和楼上的有点一样

法兰钣金1.zip

237.16 KB, 下载次数: 2
回复 支持 反对

举报

hongwei_1987jp
 楼主| 发表于 2014-4-10 14:41:43 | 显示全部楼层 来自： 日本
xuhongren 发表于 2014-4-10 12:17 static/image/common/back.gif

( B& m, {' m; L# O; [$ } 捕获.JPG
回复 支持 反对

举报

loveshan98973
发表于 2014-4-10 14:51:53 | 显示全部楼层 来自： 中国河南郑州
本帖最后由 loveshan98973 于 2014-4-10 14:59 编辑
. P$ m. J+ g& j: h3 N* C$ N

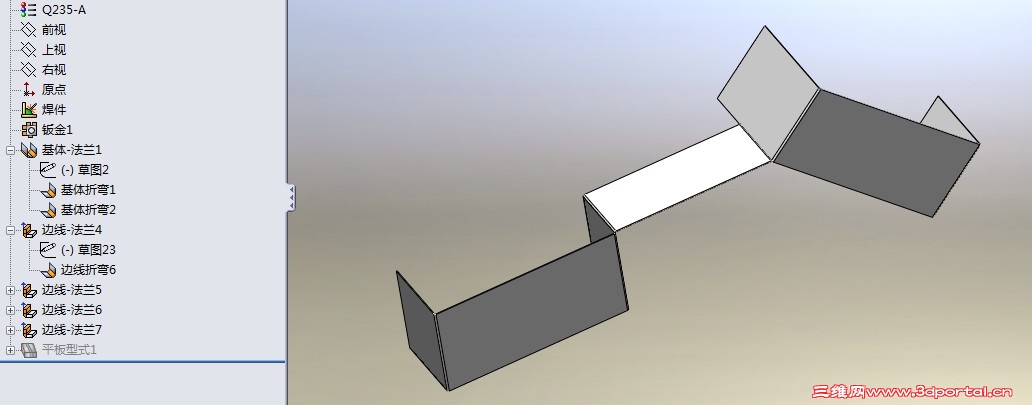

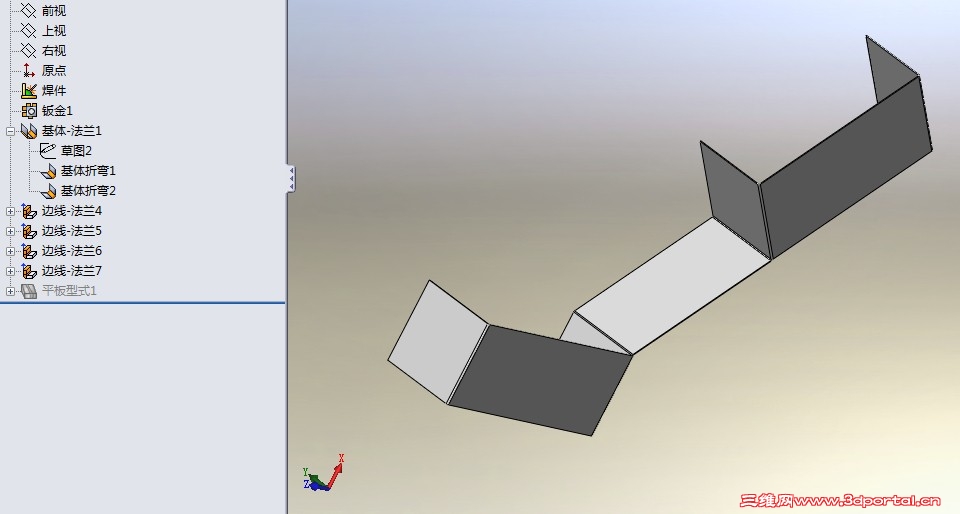

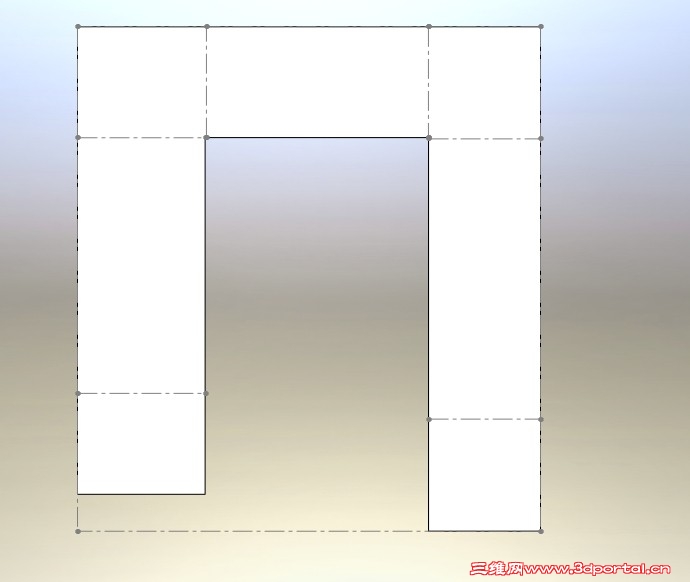

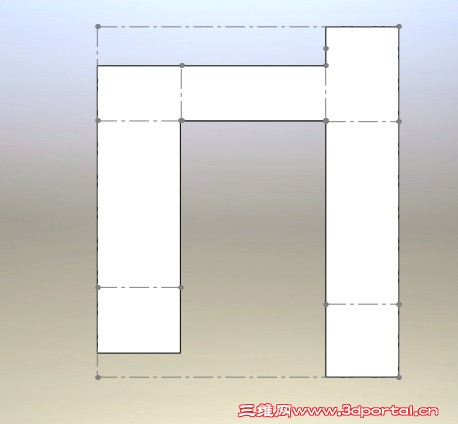

+ y+ Z) N3 x- X) J QQ图片20140410145135.jpg QQ图片20140410145901.jpg QQ图片20140410145740.jpg QQ图片20140410145825.jpg
回复 支持 反对

举报

hongwei_1987jp
 楼主| 发表于 2014-4-10 16:10:47 | 显示全部楼层 来自： 日本
huwenliang 发表于 2014-4-10 14:25 static/image/common/back.gif
+ G  \# M2 W# D' K4 U4 r和楼上的有点一样
, z* x0 C* m, A2 R* b8 W
谢谢参与1 N$ t1 @5 L8 f# R* z) G/ e

2 v3 ?, s( ^' [* j+ l1 M7 z 捕获.JPG
回复 支持 反对

举报
