有人会用solidworks2007画分离爪吗？感觉好难

great829

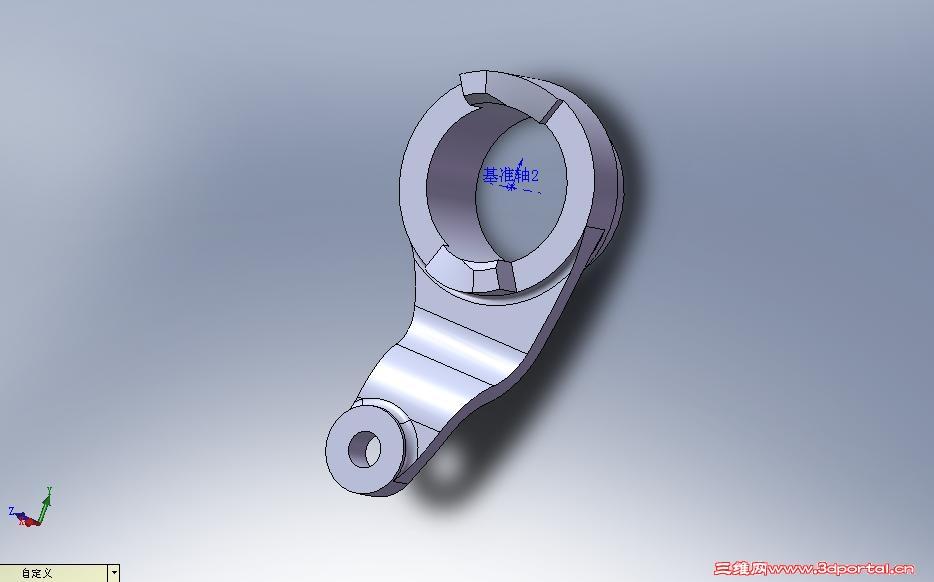

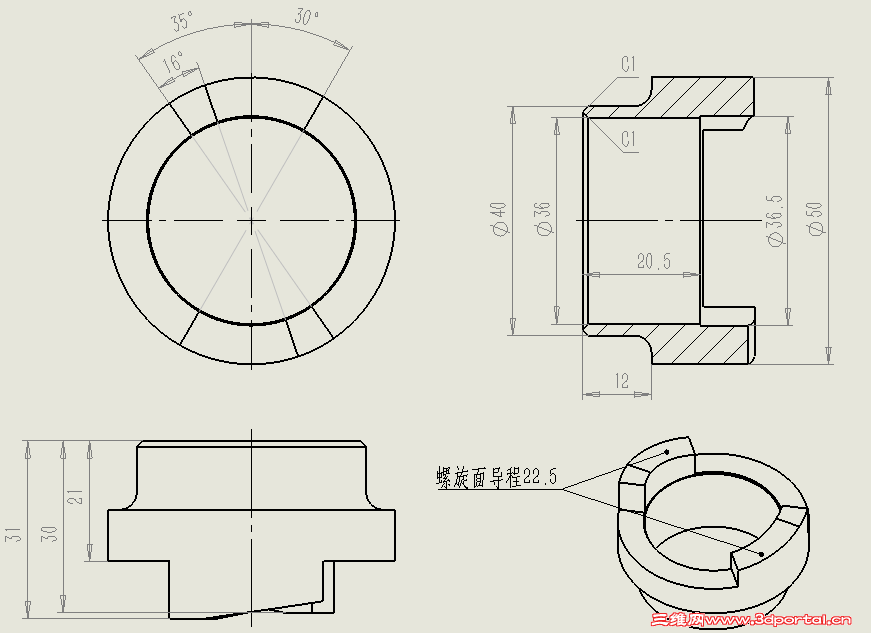

这个分离爪的两个孔的连接部分不规则以及大孔右端沿周斜面（图中红线圈处）不会话。我使用solidworks2007软件，如果用高版本solidworks软件画的话也可以，这时最好附有动画，例如用屏幕录像就好了。非常感谢大家，后附图

keilei001

! ^$ F. ^3 V6 j, Q7 n; u* P
没觉得有什么不规则的，那斜面也只是个螺旋面，应该没什么难度吧。
先用剖面图的形状把弯曲的连接部分画出来拉伸凸台，再用主视图的连接部分的形状拉伸切除。
, {; M( M6 s- _% Q: b  f: x6 o跟着画两个孔和凸台，最后用螺旋扫描切除出螺旋面，OK。
9 Y; d2 Q- k; d  N5 H大家看我的思路对不对？

keilei001

$ W$ i# ?' X0 v( B# }1 ?6 j

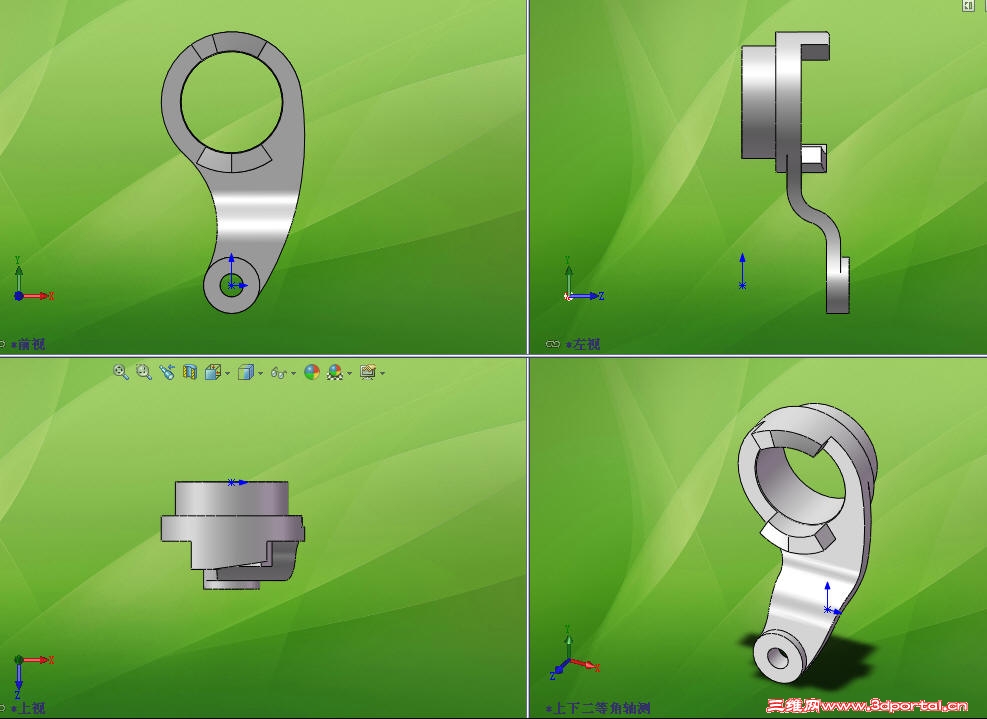

, B% j8 n3 h9 Z  @! P* S) S楼主的图有问题且尺寸不全，这是我脑补画出来的。
, h4 ^9 W# h/ J7 V5 T/ C( j
* h( ^: {" P9 [: Y7 }+ c6 w7 o* M

great829

给常感谢楼上两位，有思路了

wjchicken

哟，3L的绿色背景图很漂亮！
& i3 W' G7 @& S  {
7 q% S' Q. }; |; i. F  D$ G图没细看，但应该就是这样没啥大问题了……

papalukasi

看起来真的好难啊，我试试！

great829

请各位看看，我画的对吗？solidworks2007画的

great829

三维零件截图
' b6 P6 G9 C/ ^* {( J- z

pzhzs

用包覆命令来画最简单，参见这一贴：
http://www.3dportal.cn/discuz/fo ... &fromuid=433242

keilei001

pzhzs 发表于 2014-4-14 18:28 static/image/common/back.gif
用包覆命令来画最简单，参见这一贴：
http://www.3dportal.cn/discuz/forum.php?mod=redirect&goto=findpo ...

pzhzs牛人。我又学了一招。
只是你在那帖子中用包覆命令画的跟那楼主展示的图片形状不一样啊。

keilei001

wjchicken 发表于 2014-4-14 10:50 static/image/common/back.gif
哟，3L的绿色背景图很漂亮！

8 A# n9 G+ c  f3 z2 w( \7 E0 n图没细看，但应该就是这样没啥大问题了……

2 N/ P( r( ?, E这个背景是我试过好多图片才最后选定的，难得有人欣赏，把背景图送给你。
. T5 G5 K  d; }2 Q* f6 L再送一款非常清新的芭蕉叶壁纸，希望你喜欢。

- G. s- F7 m' c9 m$ k9 O" ~- @背景
- `8 U- F' E0 s green.rar (141.28 KB, 下载次数: 26)

2014-4-14 22:54 上传

点击文件名下载附件
5 w: n1 k6 v" k
壁纸
5 q8 a1 y; ~1 |2 O 绿色芭蕉叶.rar (532.54 KB, 下载次数: 16)

2014-4-14 22:53 上传

点击文件名下载附件

阿帕奇

great829 发表于 2014-4-14 10:48 static/image/common/back.gif
给常感谢楼上两位，有思路了

还是对软件不熟啊

wjchicken

keilei001 发表于 2014-4-14 22:55 static/image/common/back.gif
这个背景是我试过好多图片才最后选定的，难得有人欣赏，把背景图送给你。
( k" }8 m1 \. R再送一款非常清新的芭蕉叶壁纸 ...

非常感谢。收下了！

pzhzs

, e0 }- `7 a9 s: p. q

keilei001 发表于 2014-4-14 21:37 http://www.3dportal.cn/discuz/static/image/common/back.gif
pzhzs牛人。我又学了一招。
7 }# u2 {0 [) Y9 P只是你在那帖子中用包覆命令画的跟那楼主展示的图片形状不一样啊。

这两个零件当然不一样，但画图的原理是一样的！
' e6 s$ u- C& j4 w. F% R' D8 O4 ]% R
' J" r! Z8 j0 A今天正好有点时间，把这个零件螺旋面的详细绘制方法说一下：
鉴于楼主给的图有点问题，按下图形状及尺寸来绘制螺旋面
* U: B  c8 M7 v+ j1 V5 p5 I（楼主图中的其余部分未画）：
  f( c* L! e4 X& y  G; Z6 [
0 T8 i4 d" D0 X' {& c% d

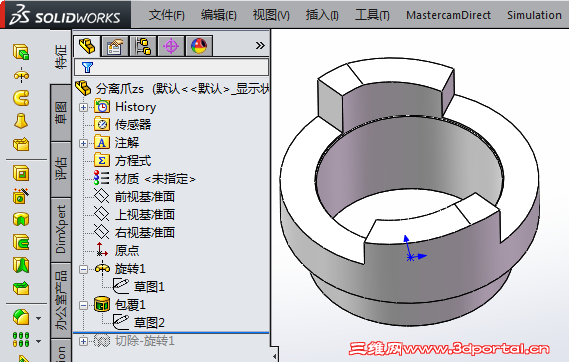

一、先用旋转命令画出主要实体
6 C4 s9 d# R. D

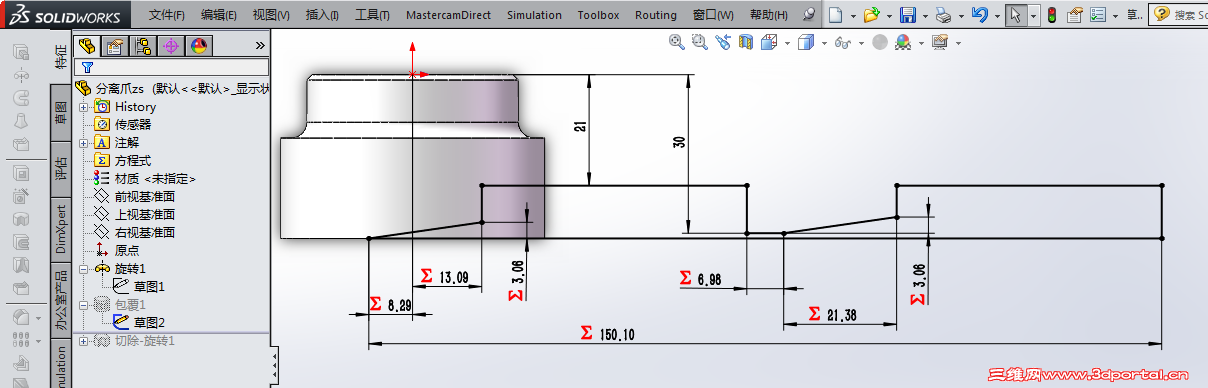

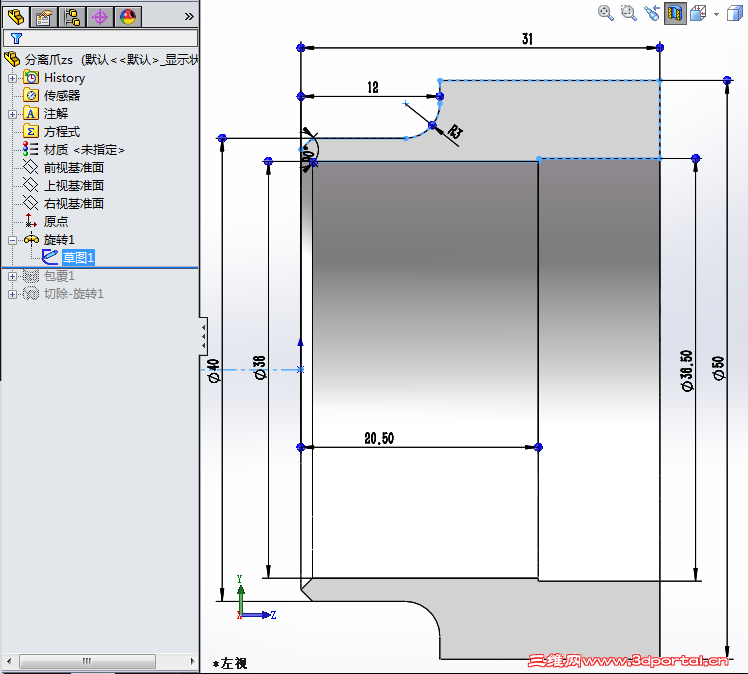

二、画包覆用草图，

9 [6 n5 {" n+ g+ ]把上图中含方程式的尺寸从左到右逐一说明一下：
& v3 F) p3 Y8 w. ]; m
9 _( ^( p7 d- d( k. I6 X& H; `8 d双击最左边的Σ8.29尺寸，弹出如下窗口，可看到该尺寸是由方程式计算出来的：
( y6 m4 _* D! t, [  k! I
方程式中：
50*pi是直径为50的外圆周长（也就是包覆用的圆柱面的周长，
包覆用的草图就是螺旋面在该圆柱面上的展开图）；

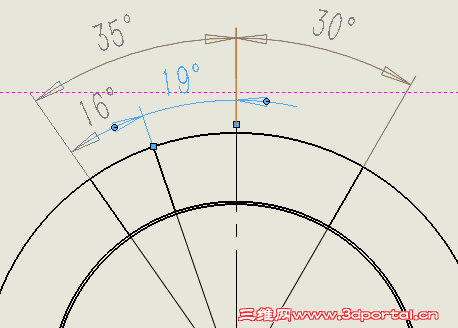

1 ]2 t! I; @- i; a19为下图中的角度尺寸:

. s# f; L8 F; d# z2 ^整个方程计算的就是直径50的圆周上19°圆心角所对应的弧长，也就是这个角度的展开长。

% C/ |3 L& U" g9 Z3 PΣ13.09（=50*pi*30/360）尺寸计算的就是上图中30°圆心角对应的弧长。
) o3 i$ V, ]7 a  ~4 v) {# H% N
Σ3.06（=22.5*49/360）尺寸，22.5为螺旋面的导程，49为螺旋面对应的圆心角，
9 Q9 M% Z4 w* D5 W( ^4 j7 ~整个方程式计算的就是螺旋面旋转49°后上升的高度。

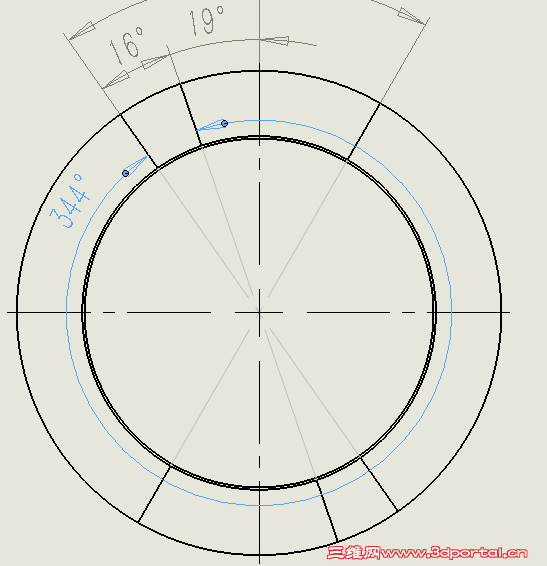

Σ150.01（=50*pi*344/360）尺寸，334为下图中角度，方程式计算的是这一角度在Φ50圆周上的展开长：

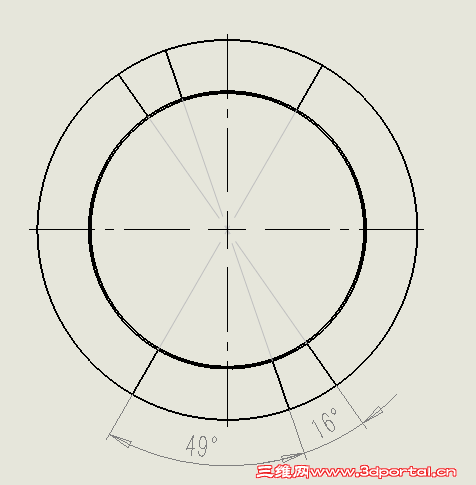

Σ6.89（=50*pi*16/360）尺寸，计算的就是下图中16°圆心角对应的展开长；
8 y3 d) S4 ^" [  i2 T; A. z, j3 P
5 d* {- E4 @, U6 B5 n5 |: j
Σ21.38（=50*pi*49/360）尺寸，计算的就是上图中49°圆心角对应的展开长；

) M$ u  ]/ }. n( L5 R( ^最后的Σ3.06的含义和前面那个一样。
1 _2 n. o! t* p$ @7 w9 J: ^

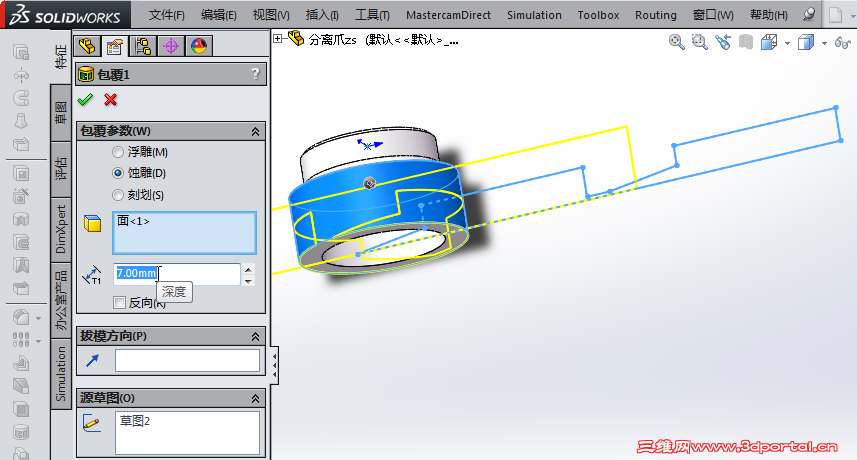

三、应用包覆命令

  X) W- [3 d6 n! h  r: v+ \" l4 X( @. }2 }选择直径50的外圆面，深度设定大于或等于壁厚就可以了，这样就画出符合图纸要求的螺旋面：

! k6 }# }' m( A' b4 m

keilei001

pzhzs 发表于 2014-4-15 21:38 http://www.3dportal.cn/discuz/static/image/common/back.gif
) D" J  D, ^  P, _这两个零件当然不一样，但画图的原理是一样的！

3 G. J! y2 v5 C; O今天正好有点时间，把这个零件螺旋面的详细绘制方法说 ...

" ~& s( i. H- p
* d" g8 I; p* ]# r9 Y, x! l非常感谢pzhzs老大精彩详尽的包覆命令教程。

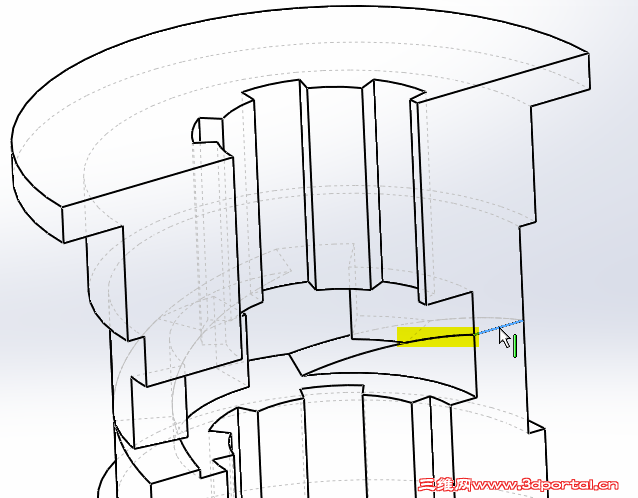

( {. Z% U: x2 A& c- ^但下面这图螺旋面的边线(红线处）显然不是垂直圆心的，这个用包覆命令能不能做到呢？

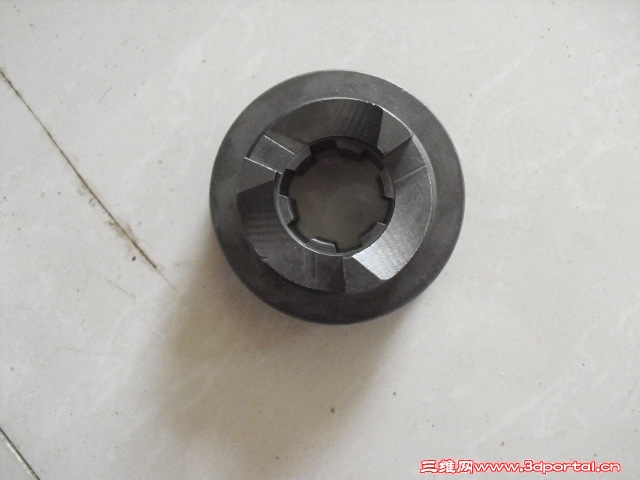

还有这图中的面算不算是螺旋面，在现实中是怎样机加工的呢？

pzhzs

keilei001 发表于 2014-4-15 23:04 static/image/common/back.gif
3 X$ x! m7 n; `0 G非常感谢pzhzs老大精彩详尽的包覆命令教程。
但下面这图螺旋面的边线(红线处）显然不是垂直圆心的，这 ...

5 @3 J( }3 L6 N' }7 C3 c" d包覆命令做出来的都是过圆心的，用包覆命令做不出图中那种形状，只有用扫描了。
/ H$ |( @3 i2 ?% `
图中的零件是不符合要求的，你所画的红线应该是过圆心才正确，否则两个零件配合时，螺旋面是结合不上的。
8 G8 n8 ~6 T, D5 _% \4 d下图是用包覆做出来的离合器螺旋面配合处的剖面图，可以看到螺旋面及剖开处贴合得很好，你可以自己做个装配来感受一下：


以前可以用普通铣床挂轮来加工，上图那种还需要用刨床或插床来清根，现在用数控铣来加工。

lida9188

学习一下，很精典，有代表性。
