如何用solidworks绘制退刀槽，

okero · 发表于 2014-5-22 10:41:17

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 okero 于 2014-5-24 11:54 编辑

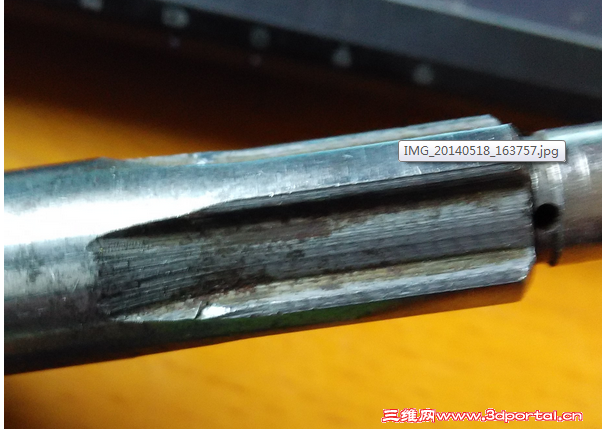

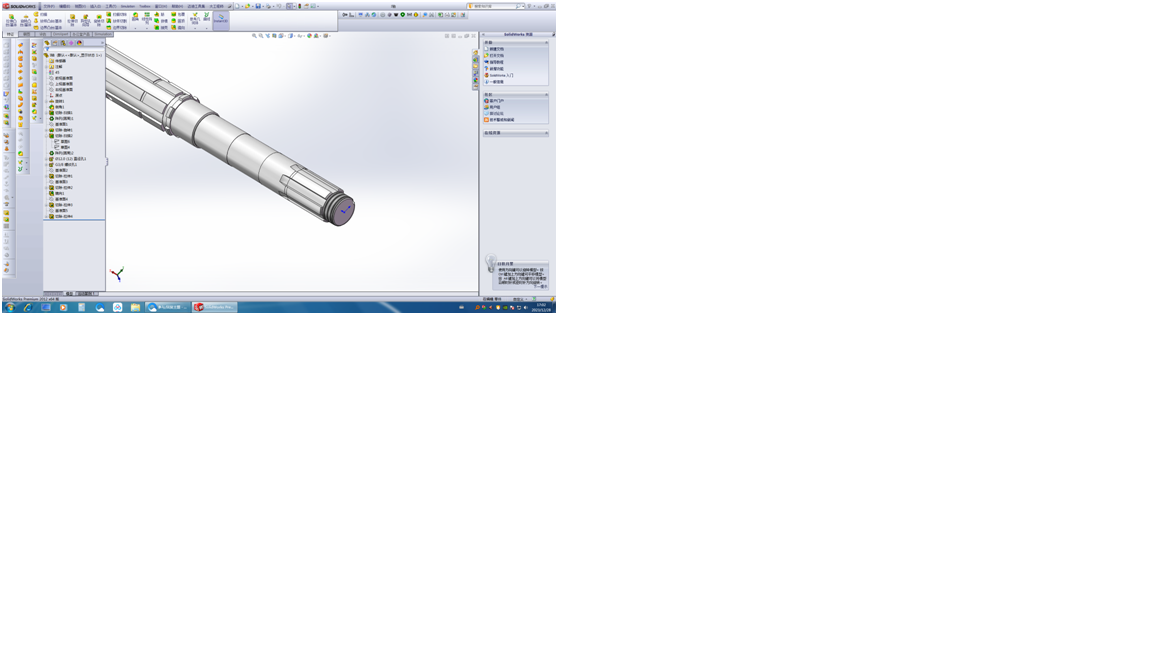

本人用的是solidworks2012，需要绘制矩形花键的退刀槽，花键规格为4*9mm*15mm，圆周分布四个键齿，小径9大径15，键齿长12mm，退刀槽长10mm（倒角就先不用管了）。毕业设计急用。大家帮帮忙，先谢谢了。

oypopen · 发表于 2014-5-22 16:28:40

最好配个图吧，给的数据一片混乱啊。

jixiezhe · 发表于 2014-5-22 20:24:15

最好是建基准面，基准轴，然后旋转切除，或者扫描切除，然后阵列

okero · 发表于 2014-5-23 19:22:59

jixiezhe 发表于 2014-5-22 20:24 static/image/common/back.gif& o3 K4 r% _- ], a# x7 e: Y
最好是建基准面，基准轴，然后旋转切除，或者扫描切除，然后阵列

可是这样做出来之后不是矩形花键，也就是说键齿就不是矩形花键的键齿了。。。

okero · 发表于 2014-5-23 19:29:01

oypopen 发表于 2014-5-22 16:28 static/image/common/back.gif
3 I% x) y$ ]! g, }" K \/ \' _! R最好配个图吧，给的数据一片混乱啊。

这个论坛现在是不是出什么问题了想发图发不上来。。。

okero · 发表于 2014-5-24 11:56:00

oypopen 发表于 2014-5-22 16:28 static/image/common/back.gif7 R. c) {2 f4 ~( j, m
最好配个图吧，给的数据一片混乱啊。

我把图配到一楼了。请您帮帮忙，最好是比较具体的步骤，谢谢。

ryouss · 发表于 2014-5-24 22:56:31

本帖最后由 ryouss 于 2014-5-25 13:24 编辑

okero 发表于 2014-5-24 11:56 static/image/common/back.gif
! ~- S1 _- z: c8 Z" F4 Y我把图配到一楼了。请您帮帮忙，最好是比较具体的步骤，谢谢。

一般是先切割4mm寬之槽溝,再铣9mm之底徑
做參考

mikexie63 · 发表于 2014-5-25 09:45:24

论坛最近怎么了？Solidworks和AutoCAD、Pro/E板块都没有了！论坛还是“技术论坛”？？？？

:funk:

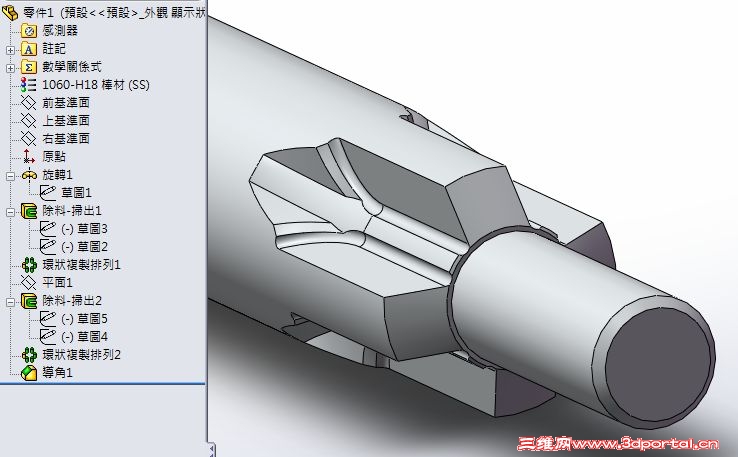

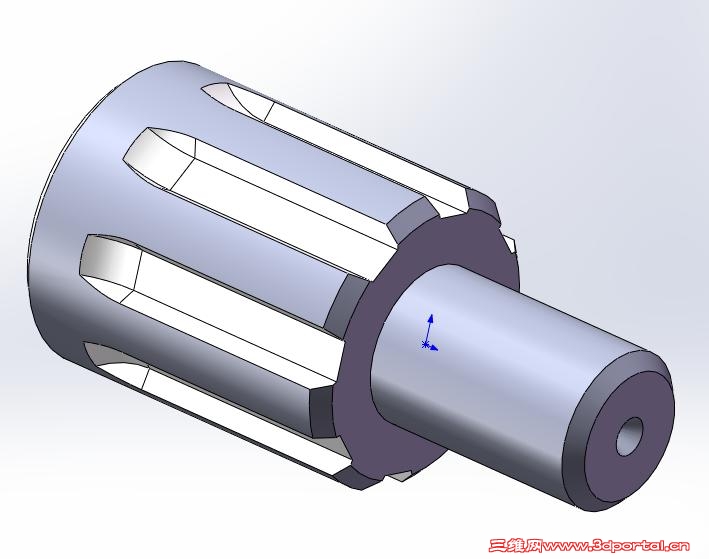

lvdeping · 发表于 2014-5-25 11:56:26

本帖最后由 lvdeping 于 2014-5-25 12:02 编辑

okero · 发表于 2014-5-25 13:55:57

lvdeping 发表于 2014-5-25 11:56 static/image/common/back.gif

我也做成了这个样子。。。谢谢

okero · 发表于 2014-5-25 14:02:00

ryouss 发表于 2014-5-24 22:56 static/image/common/back.gif
3 T* D2 V& g- T' M7 {8 [) H一般是先切割4mm寬之槽溝,再铣9mm之底徑 e* c- W+ @: N& K4 y9 x' ?/ b. M
做參考

好复杂的样子我试一试。。

freedom2048 · 发表于 2019-6-10 12:01:14

做图的话，简单点的扫描切除

wangbaozhang · 发表于 2023-12-28 17:07:23
