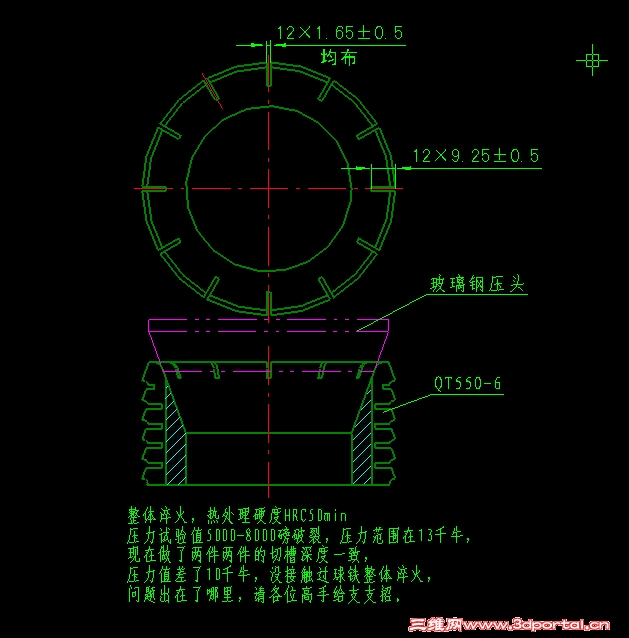

球铁套整体淬火，压力试验做不住

mengfansheng · 发表于 2014-7-10 17:19:35

您需要登录才可以下载或查看，没有帐号？注册

x

找不出问题所在，请各位网友帮忙，或者有好的热处理厂家也可以

zhitao · 发表于 2014-7-10 22:57:01

QT550淬火硬度HRC50以上？感觉不太可能

mengfansheng · 发表于 2014-7-11 09:04:21

确切说是HRC50-55，硬度是没问题，但是压力试验做不住

danger · 发表于 2014-7-11 09:37:19

工件较小的话可以试试等温淬火，应力，变形，开裂要小很多

zhouxinrui · 发表于 2014-7-11 13:37:37

我国的热处理工艺不知是否能实现，我见过日本大齿轮用球铁硬度达到HRC50多度的，不过我们公司改材料为40Cr。原因是热处理困难，并且容易出现裂纹，根本控制不住。
你们设计的零件我看跟容易在热处理中淬出裂纹。

mengfansheng · 发表于 2014-7-12 11:06:53

嗯，我也是这样认为了

plc · 发表于 2014-7-14 17:46:16

试试内表面感应淬火，国产球铁的组织通常达不到要求（球化），缸套结构上的窄槽易产生淬火裂纹。可能的话优化一下结构

wzm20002003 · 发表于 2014-7-15 16:06:04

说实话，球墨铸铁我还没见过硬度能达到HRC50的。
先进行正火回火，再做表面氮化试试吧。没把握

lussssssssss · 发表于 2014-7-17 11:06:53

有几种情况必须考虑：
1 材料及热处理，球铁对材料要求较严格，加工前必须有良好的球化组织。
2 结构，虽说铸铁对应力集中不太敏感，那只是说里面“缺陷”太多，外面差点感觉不出来，实际上与普通钢材一样，有非常大的应力集中。
整体淬火,硬度那么高，你那结构应力集中非常严重，没自动破都不错了。

gerald_lee · 发表于 2014-7-17 11:17:17

需要搞清几件事？
1.球化率是多少，是否达标？
2.热处理工艺是否对？温度、时间、冷却介质等
3.工件的破裂位置？

mengfansheng · 发表于 2014-7-17 14:25:39

我们都是先热处理，最后切槽的。

mengfansheng · 发表于 2014-7-17 14:25:42

我们都是先热处理，最后切槽的。

qxp18 · 发表于 2014-7-18 12:01:54

2件的硬度是否相同？如果2件都进行先做预处理：球化退火，再淬火后硬度不会差很多，压力值也不会差13KN.

mengfansheng · 发表于 2014-7-19 07:43:32

都是经过预处理的，昨天做了两件没有淬火的，压力差值居然超过了12.5千牛，说明铸件本身就有问题

		自动登录	找回密码
密码			注册

全站		goto3d 说: 此次SW竞赛获奖名单公布如下，抱歉晚了，版主最近太忙：一等奖：塔山817；二等奖：a9041、飞鱼；三等奖：wx_dfA5IKla、xwj960414、bzlgl、hklecon；请以上各位和版主联系，领取奖金！！！	2022-03-11
全站		goto3d 说: 在线网校新上线表哥同事（Mastercam2022）+虞为民版大（inventor2022）的最新课程，来围观吧！	2021-06-26

通知
