sw 不能拉伸这草图吗？

股海一客 · 发表于 2014-7-14 10:19:14

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由股海一客于 2014-7-14 10:22 编辑

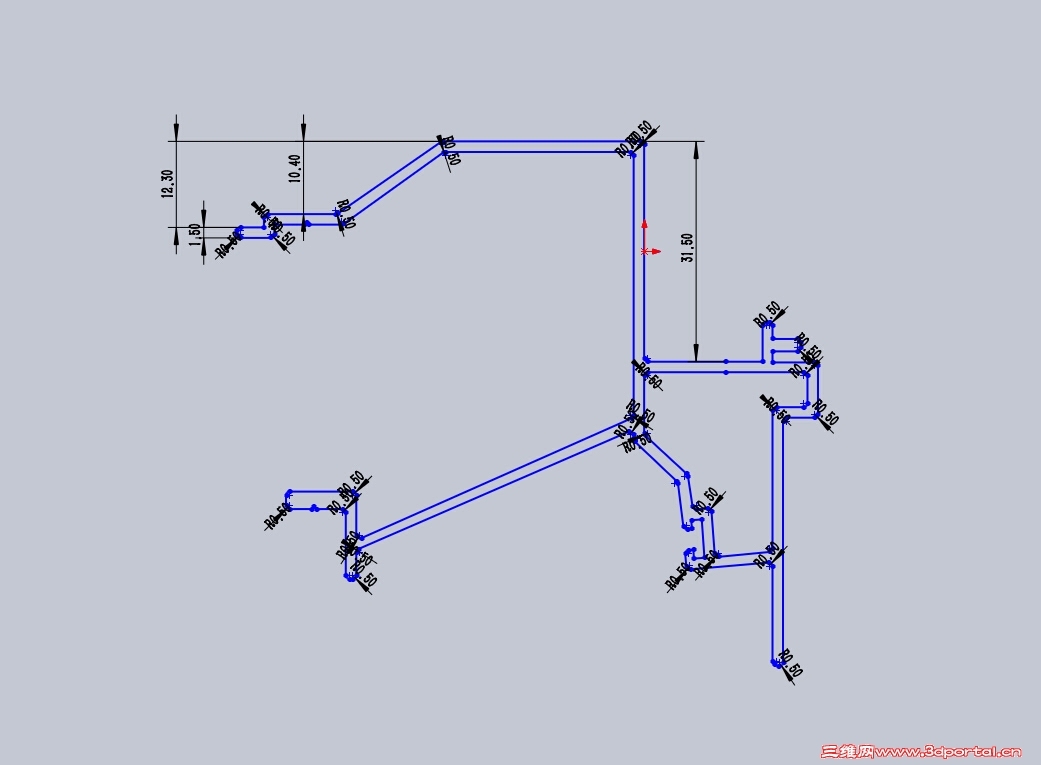

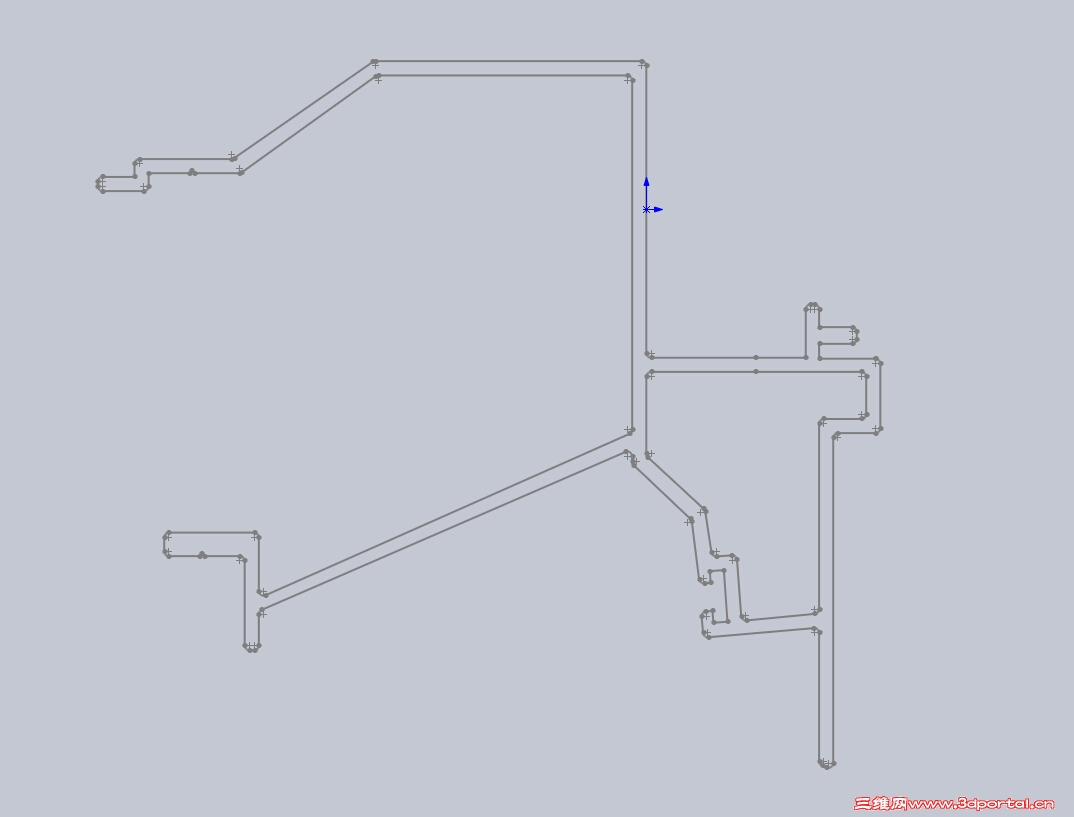

求助拉伸这草图搞了那么久没搞出来我是cad中复制导入而且还从新编辑了下但是拉伸不了

股海一客 · 发表于 2014-7-14 10:23:29

大侠快现身啊~~~

zhouyj1234 · 发表于 2014-7-14 10:30:06

你拉伸不出来 sw肯定有提示原因的啊
估计是你草图没有闭合或者线头有重叠

股海一客 · 发表于 2014-7-14 10:37:34

zhouyj1234 发表于 2014-7-14 10:30 static/image/common/back.gif- D# I# T' f" X" R1 Y+ ]& O
你拉伸不出来 sw肯定有提示原因的啊* b6 |' P, J, G4 k6 y& {2 g. @
估计是你草图没有闭合或者线头有重叠

那么怎么查出来好多
我很多地方都找了

股海一客 · 发表于 2014-7-14 11:41:28

自己已解决不知道有什么插件可以检测的吗不用人一个个找本坛现在为何人气少了

狐狸 · 发表于 2014-7-14 12:37:30

没有封闭或有交叉点；
在拉伸时有提示的。

lhl2008 · 发表于 2014-7-14 13:32:46

只需点取闭合轮廓区域即可

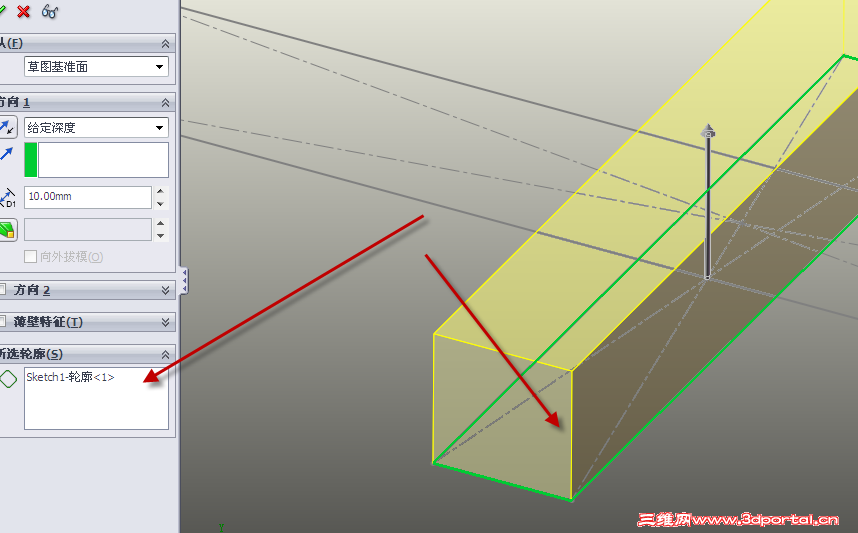

2014-7-14 13-29-25.png

silibo · 发表于 2014-7-14 13:34:32

试试修复草图

NC@jiang@nan · 发表于 2014-7-14 21:05:26

楼主这个画的是铝型材？铝型材也可以问官方要3D资料光盘的，上海贝信铝型材就提供3D资料，包括角件等都有3D资料。我上家公司就用的他们的资料。自己画的角件等有点难看，要画好看点又耗时间。

tolam · 发表于 2014-7-15 10:34:20

LZ不会用CAD?什不用PE(PEDIT)合并所有線为一條線

股海一客 · 发表于 2014-7-16 13:21:55

寂静天花板发表于 2014-7-14 14:19 static/image/common/back.gif
# x4 ?. r' b' J( l两种情况，一是没闭合，这一种软件有检查草图工具可以找到；
! b( ?0 @. f, E! U1 [& h9 m; P二是虽然是闭环草图，但有多余线条，这种情况 ...

嗯是的有些地方很难找的我这个是复制进去的不是自己一个个画的所以难找啊找了半天烦躁的

股海一客 · 发表于 2014-7-16 13:23:06

NC@jiang@nan 发表于 2014-7-14 21:05 static/image/common/back.gif! P& ~ o' J( H5 G
楼主这个画的是铝型材？铝型材也可以问官方要3D资料光盘的，上海贝信铝型材就提供3D资料，包括角件等都有3D ...

我这个是自己设计的铝型材，组合型的可能市场上是找不到需要自己开模做的

股海一客 · 发表于 2014-7-16 13:24:08

tolam 发表于 2014-7-15 10:34 static/image/common/back.gif
, f: G P c, J( ^, m7 NLZ不会用CAD?什不用PE(PEDIT)合并所有線为一條線

你这个建议好~你用过吗？先合成一条线，行不行哦 ~！但是进去了编辑不了吧？？

股海一客 · 发表于 2014-7-16 13:31:06

寂静天花板发表于 2014-7-14 14:19 static/image/common/back.gif4 |+ K( n! R v& J& C6 y* k/ I
两种情况，一是没闭合，这一种软件有检查草图工具可以找到；$ O% t% f1 G9 G) P+ p
二是虽然是闭环草图，但有多余线条，这种情况 ...

检查草图工具在哪可以找到？请指教一时半会不知道在哪可以找到

nbzy9937 · 发表于 2014-7-16 13:38:48

7樓的方法簡單些，用所選輪廓，前提是要閉合

股海一客 · 发表于 2014-7-16 14:02:22

lhl2008 发表于 2014-7-14 13:32 static/image/common/back.gif% k! w9 N1 V3 e4 t& `
只需点取闭合轮廓区域即可

恩谢谢这个我也是这样一个个试的最后排出来的

qiminger · 发表于 2014-7-18 09:32:03

说不定哪个线段是两个线叠加的，也会提示错误。
在每段线上右键选择其它检查一下。

阿帕奇 · 发表于 2014-7-18 11:28:33

参考这个帖子http://www.3dportal.cn/discuz/fo ... &extra=page%3D1

股海一客 · 发表于 2014-7-19 16:26:33

阿帕奇发表于 2014-7-18 11:28 static/image/common/back.gif6 I9 `- [& w) r4 \# }( E3 L1 H& d! `$ M
参考这个帖子http://www.3dportal.cn/discuz/forum.php?mod=viewthread&tid=1442966&extra=page%3D1

谢谢啊小马哥恭喜升为总版了

阿帕奇 · 发表于 2014-7-21 08:08:17

股海一客发表于 2014-7-19 16:26 static/image/common/back.gif
4 G/ ], A! l7 `& p谢谢啊小马哥恭喜升为总版了

谢谢啊

zhangguangqiang · 发表于 2014-7-23 23:44:18

这个图线条也并不算很多嘛，其实要检查是否有重叠的线或者一条线分成几段的线，也不需要什么技巧，在CAD里把所有的线都删一遍就可以了，删一条画一条，有重叠的地方自然会现出原形，顺便可以把圆角去掉，拉伸成功后再把圆角加上。

方法虽笨，便绝对一次性搞定。

苏州正方模具 · 发表于 2014-7-24 21:44:42

我想你这个问题用这种方法是最好了，点击：工具-----------草图工具--------检查草图合法性，然后选择你需要检查的相关选项就可以了。

86470574 · 发表于 2014-7-25 18:50:42

用草图检测就行了，具体没用过，catia一下就给检测粗来是哪里没闭合了

snakewolfs · 发表于 2014-7-25 19:52:27

使用草图检测工具：菜单--工具--草图工具---检查草图合法性，基本会把这些问题排除！

股海一客 · 发表于 2014-7-30 16:27:22

zhangguangqiang 发表于 2014-7-23 23:44 static/image/common/back.gif6 `% j+ s5 d$ o4 k$ @- w- M6 u* C
这个图线条也并不算很多嘛，其实要检查是否有重叠的线或者一条线分成几段的线，也不需要什么技巧，在CAD里把 ...

谢谢你的方法
