关于SolidWorks放样和边界曲面的问题

线条主义者

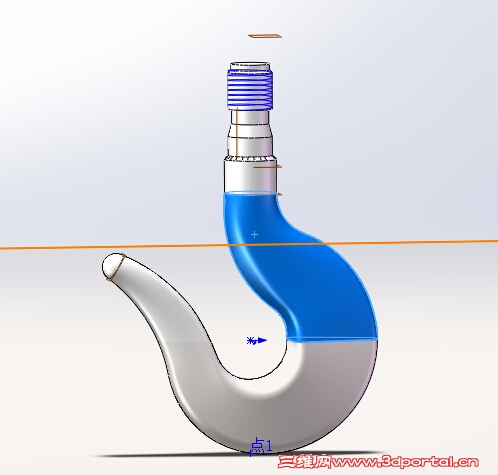

1、据我的理解，放样类似于ProE的可变截面扫描：是扫描，但是做几个垂直于扫引轨迹的截面，分别定义这几个截面，形成截面不同的扫描。而放样与扫引轨迹的区别在于放样又类似于骨架成型，它的扫引轨迹就是骨架。我在使用的过程中常常有放样不成功的情况出现，比如下图的这个钩子，我是严格按照图纸做得截面和扫引轨迹，不知道这是为

钩子

什么不能一次放样成型，只能先扫前端白色的部分，再扫蓝色部分？希望高手能够给出一些解释。
. ?. _# w6 Q+ n0 R7 j* R
6 Q, E+ b6 F; v2 D" r' j
: Q! ~( e; W4 N  C  P2、然后是边界曲面特征，网上说边界和放样一样，就是对细节要求高的话用边界曲面，我很困惑一个曲面在轮廓和扫引线确定的情况下还没有确定么？我看到了边界
曲面特征的一些变量，但是不会用，不知道是什么意思。是否可以讲解一下。
