本帖最后由 tangcarlos3d 于 2014-7-17 21:53 编辑 " k* D; i( p, w; a! @6 m/ O5 n' t0 r) _
5 N1 `1 R5 _& V+ k7 H2 V# T
给你截几张图说明一下吧：/ g$ T" B$ ?' {8 \4 w' S( d+ r

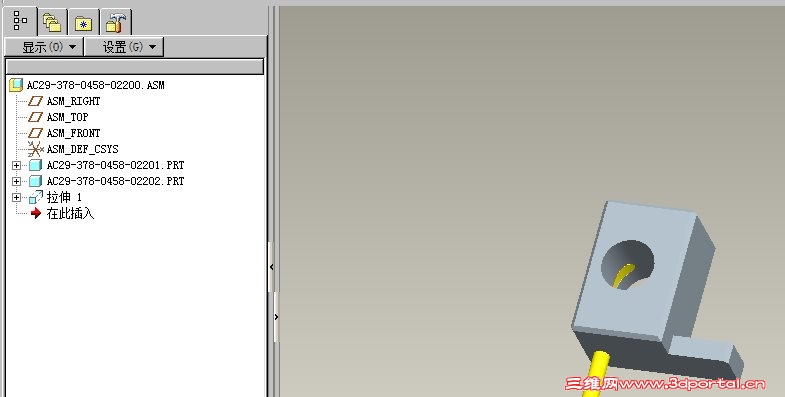

在装配模型下切除/打孔有预览后（特征见图4，这是在装配模型上切除的孔），因为默认是只对顶层（及装配体）有效，所以：- X i! a: V' z9 g- O0 k3 g. ?

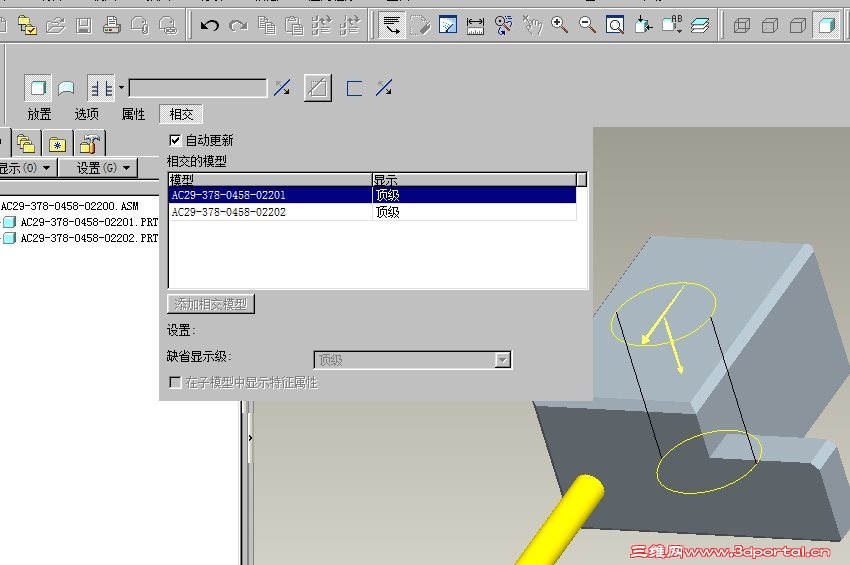

1. 将“自动更新”前的对号v去掉。这是表中“显示”栏就是默认的“顶级”。见图1
- W0 B7 D1 ~' i# ?: n% J6 b 注：这是如果完成特征则在零件窗口任然看不到在装配体窗口画的特征。3 |8 E4 P- V( r# @$ ]

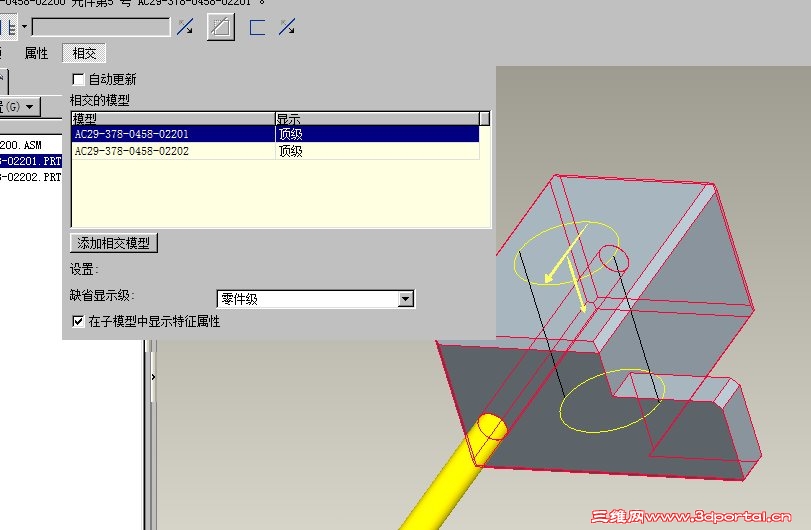

2. 此时”缺省显示级“后面的对话框被激活。将”顶层”改为“零件级”。 见图2' | U: y& l0 _( H" J! [0 s

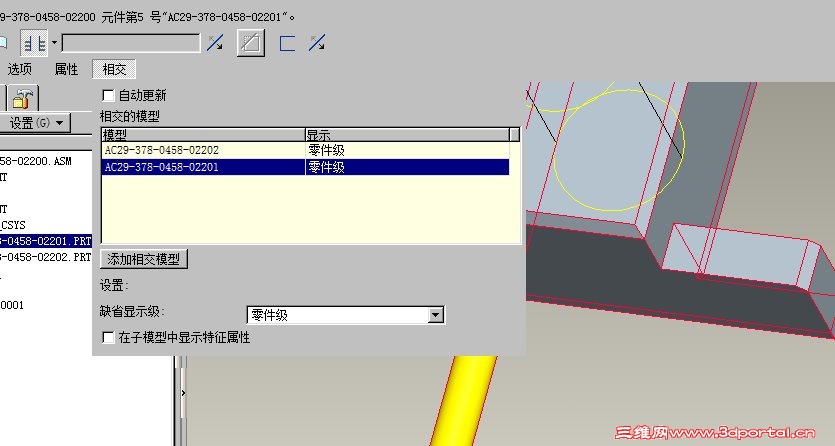

3. 将对话框“模型”后面的“显示”栏下面的所有相交的零件从“顶级”改为“零件级”见图3. 第2、3步可以不分前后。
8 X- O3 T' x# y* }$ D! i& l4. 再将“在子模型中显示特征属性”前面的勾打上；

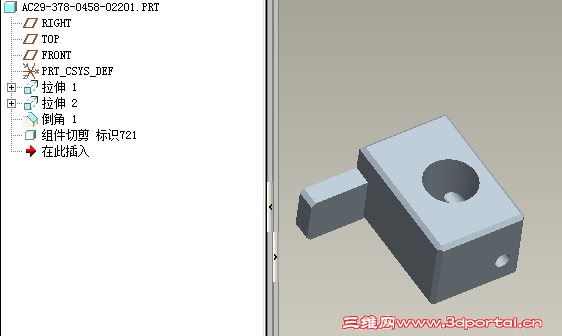

! K, M4 z+ G; f这时在零件窗口就可以看到在装配窗口做的特征。见图5（零件上显示出在装配模型上切除的孔）。

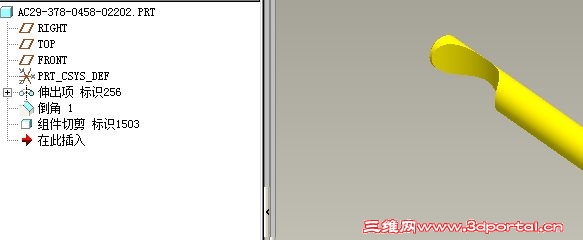

5 g( A, K% V+ f请楼主注意看特征树上面的特征ID有“组件切剪 xxx”字样，这说明它是在组件模式下做的特征。 |
|
