请教扭转线圈

eastking1111

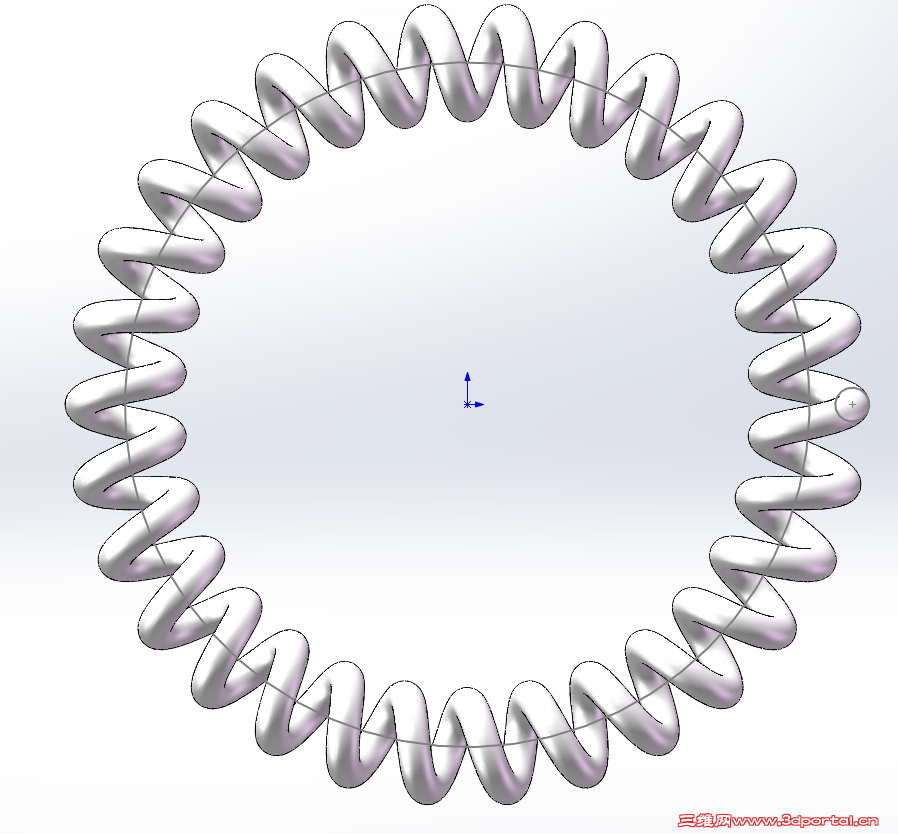

, L& n0 u& `# g2 V! F9 e" D  B正常扭转估计大家都会，直接两个草图就直接做出来了，但最近本人碰到长方体绕线圈，我想知道线圈长度，如下图：

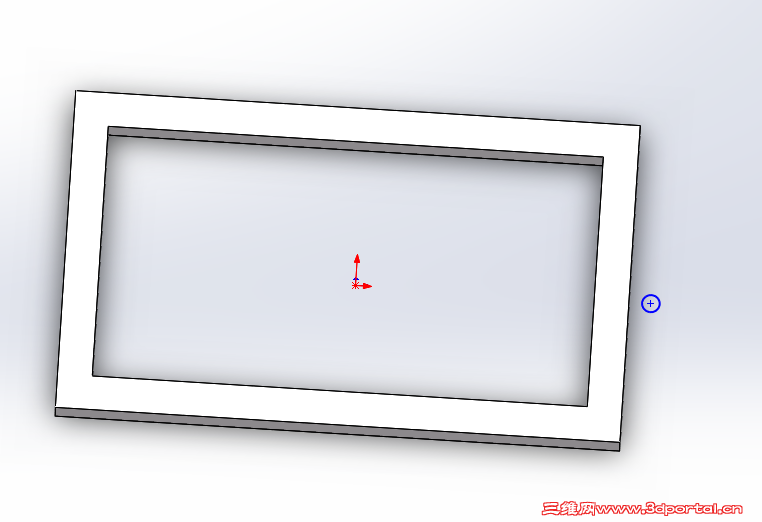

9 i, L/ l$ b  O  B请教各位，已知框大小，线圈直径，如何能求出线圈长度（线圈与线圈间较紧密，作图就当挨着也行）。

ydhuie

+ L; y2 F( {/ p' B
' T' \! F) X8 o我也来做做，看能否做出来

eastking1111

ydhuie 发表于 2014-8-7 15:29 static/image/common/back.gif
0 W/ d) Q! |7 r* f% K) l我也来做做，看能否做出来

可能我未表达清楚意思，我的意思如下图：

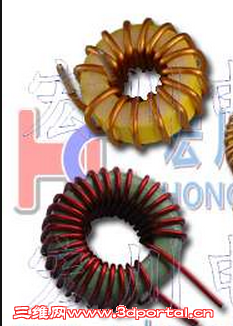

" `6 c1 p/ S6 x' c, \ （网上找的图片）
我是指圆的框架，或者方的，然后按此图进行绕线，从而求得线圈长度。
" l: q0 W& B% p& s/ X" V

gt.adan

拐彎處沒有圓角？
! t% d( C5 \9 V% X) i1 ^$ n要繞幾圈？

. w5 Q5 P  y7 t* n- m- c7 x總該說明一下呀~

heat_ice2000

方斷面環還成,方框就沒辦法了.

eastking1111

gt.adan 发表于 2014-8-7 18:45 static/image/common/back.gif
, q9 ?# n2 i  [4 e3 N& w9 c8 `) ]拐彎處沒有圓角？
要繞幾圈？

9 q8 s7 ]6 R: J: p. |8 _拐弯处有圆角但很小，只保证不划伤线就行，圈数按照框架大小定，只需保证圈与圈之间有较小间隙就行。

qiminger

8 v4 Z3 n% l. q* o

heat_ice2000 发表于 2014-8-7 19:35 static/image/common/back.gif
方斷面環還成,方框就沒辦法了.

点回复点错了，回复5楼heat_ice2000朋友了，见谅啊~~
4 K( D1 Y1 c2 e7 q7 x. V- m

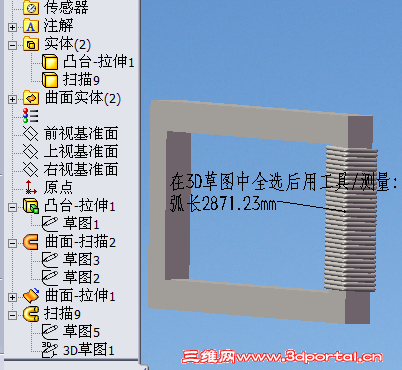

没想到快捷方法，笨方法只做一个边，相邻边在3d草图中用样条连吧。没时间做全部供参考。
; l( W9 Q9 d* T4 X2 b  t源文件SW2011
- J, Z4 U) e) O1 G8 y( } 零件1.rar (3.67 MB, 下载次数: 7)

2014-8-8 10:06 上传

点击文件名下载附件

* `# W) Q4 U% ?# _2 F

caption_cn

楼上正解

eastking1111

qiminger 发表于 2014-8-8 10:08 static/image/common/back.gif
点回复点错了，回复5楼heat_ice2000朋友了，见谅啊~~
7 c' D9 ~4 l8 d: u3 S0 |
没想到快捷方法，笨方法只做一个边， ...

因为线圈为手绕，所以精度不作太高要求，单边确实可以按你所做3D草图然后扫描，
只是这样只能近似求得总线长，而实际转弯处实际是有线圈的。
* G3 L" m. r1 ~7 Y& d感谢你的回答。

caption_cn

我明白楼主的意思了
. F. i" [4 H% h  R" Z3 F3 Y2 F楼主是没搞定方块怎么读绕线，不是不知道怎么测量3D线长。
感觉楼主绕线的模型不是终极方案，呵呵
4 p# Y0 ^# W1 T" {  j; }
; J( g  n) e( c- M- `3 X3 x1 X

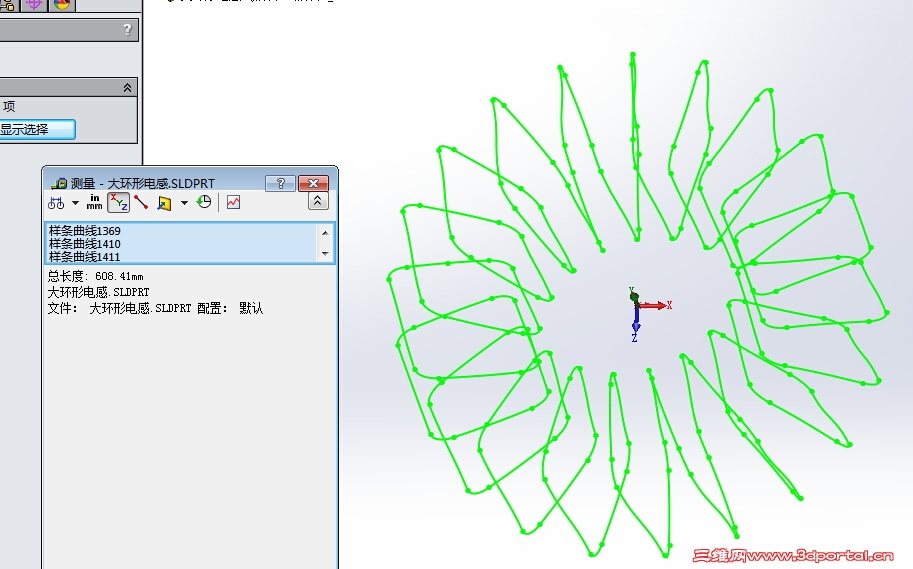

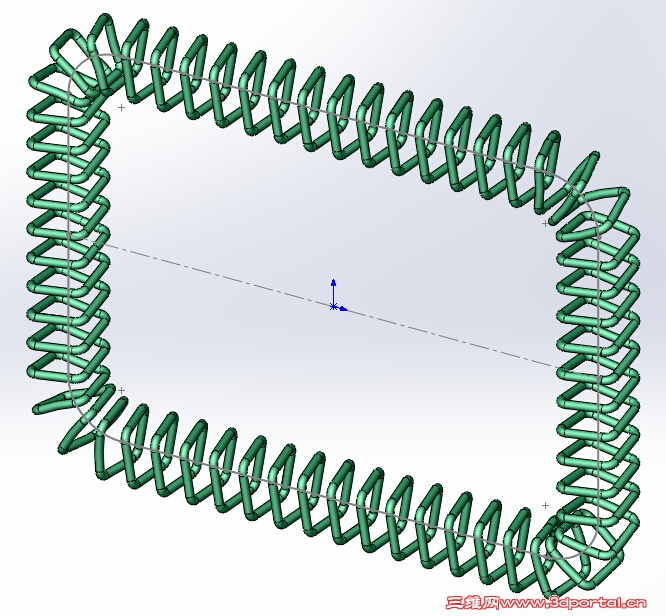

7 m/ l" w3 g0 {: `, i1 J$ l看看是不是这个样子的

caption_cn

其实实际加工起来会比这个麻烦的多
因为直边会比较紧
到拐弯的地方会比较松
5 U; I' E& e/ @  \! ?. y这个偶也搞不定
) ]% K# ?: O! v- ^. I不过好在可以分段的，精度要求也不会很高，呵呵

eastking1111

caption_cn 发表于 2014-8-8 11:32 static/image/common/back.gif
+ L/ T8 `1 g, y8 g. A  v/ Y我明白楼主的意思了
楼主是没搞定方块怎么读绕线，不是不知道怎么测量3D线长。
( A1 x1 |1 ?9 q) N1 h* {$ x" d- G感觉楼主绕线的模型不是终 ...

+ G* B! R' d: V* w: [高手，你完全理解我的意图了，就是这个意思。
因为要批量做，我必须先确定单个零件线圈长度，至于线圈间间隙，只要不干涉就行。
& P/ d) ~4 L) G+ V( k能请教下你怎么绕的？还有线圈中间方形框尺寸如何调整？

caption_cn

eastking1111 发表于 2014-8-8 16:28 static/image/common/back.gif
/ x3 y  t) h* ~高手，你完全理解我的意图了，就是这个意思。
因为要批量做，我必须先确定单个零件线圈长度，至于线圈间 ...

" B4 Z; i! G1 U6 y. B* {: B8 ] 零件22.rar (947.15 KB, 下载次数: 20)

2014-8-8 17:20 上传

点击文件名下载附件
那个啥
5 Z9 D4 `# ]: Z+ E/ h) l6 X' P尺寸什么的我是随便来的
; f3 @0 v. F( [$ |0 _" {你自己再琢磨吧

caption_cn

另外
9 l% E. a, I& L0 C: \- i要量产还是实际试试稳妥啊。
$ Q3 Z4 C$ b  m% i6 o/ T! D/ x# o

eastking1111

caption_cn 发表于 2014-8-8 17:22 static/image/common/back.gif
, z  Y2 g& m) v4 k' v另外
- `* m; o# s5 B要量产还是实际试试稳妥啊。

感谢你的解答，看了才知道还是用扭转，只是没想到这么深。
根据你所提供的方法，我调试了下尺寸，得出长度刚好在允许范围内，很有帮助。
, s  R" x2 j6 k" f+ X0 d再次感谢你。
