[求助] 求此图造型方法

[复制链接]
发表于 2014-8-17 08:49:14 | 显示全部楼层 |阅读模式

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
http://file:///c:/users/ADMINI~1/appdata/roaming/360se6/USERDA~1/Temp/131150~1.JPG$ y6 M! \* [. k# ]  T
发表于 2014-8-17 09:19:32 | 显示全部楼层
这是装配图。要先画除线圈外的零件模型,再装配在一起。最后在装配模式下用管路模块画线圈。
发表于 2014-8-19 22:24:36 | 显示全部楼层
这个主要就是铜管那部分,你通过草绘和相交特征得到扫描曲线,后通过扫描的方式获得单根铜管,最后阵列。其他地方就不讲了,学过PRO/E的都知道。
发表于 2014-9-2 11:53:06 | 显示全部楼层
简单一句话,楼主问题纠结的地方就是阵列.学好阵列,你自然就OK了.
发表于 2014-9-9 09:00:17 | 显示全部楼层
这主要还是那铜线明显不在一平面,草绘两条线,把它们合并成一条空间线。然后再扫描曲线就ok了
发表于 2014-9-11 14:10:47 | 显示全部楼层
这似乎是用UG画的吧: h+ n  P& D- e; C, ?' y
发表于 2014-9-23 09:42:59 | 显示全部楼层
tangcarlos3d 发表于 2014-8-17 09:19 static/image/common/back.gif# g. g' {0 U9 a& i4 |! I+ _
这是装配图。要先画除线圈外的零件模型,再装配在一起。最后在装配模式下用管路模块画线圈。

' n+ K1 K- ~7 k线圈之类的,是不是用都习惯用管道来画?
发表于 2014-9-23 09:53:28 | 显示全部楼层
本帖最后由 tangcarlos3d 于 2014-9-23 09:56 编辑
) P8 [+ t/ V; g
搏击玫瑰一 发表于 2014-9-23 09:42 http://www.3dportal.cn/discuz/static/image/common/back.gif" X+ V" a) l' u+ T% H
线圈之类的,是不是用都习惯用管道来画?
3 w2 K: |( N# a9 J  N

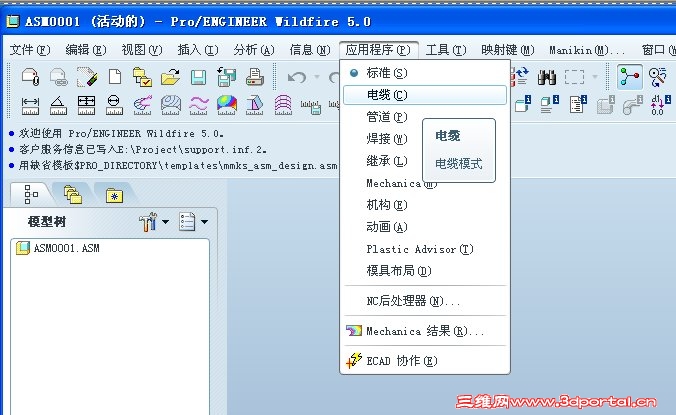

  }5 v) B- _; d& r" z还有个cable 模块是专门与电缆有关的,可能更好(要在装配图模式下在“应用程序里”才能看到,画东西之前先转到应用程序模块)。但我没有用过,具体情况不知道。见附图:
发表于 2014-9-24 09:42:47 | 显示全部楼层
tangcarlos3d 发表于 2014-9-23 09:53 static/image/common/back.gif
. Z5 D/ e. j0 _0 z! {- V* I" L还有个cable 模块是专门与电缆有关的,可能更好(要在装配图模式下在“应用程序里”才能看到,画东西之 ...
  h( ]8 g% l. j& j9 n
同意你的想法,但要做好点,定义好线缆。做一条再阵列
