如何用SW画一条卷了两层的软管？

xiaojunxue · 发表于 2014-8-18 00:14:04

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 xiaojunxue 于 2014-8-19 21:24 编辑

如何用SW画一条卷了两层的软管？要求实体示意出来。提示：螺旋线和涡状线

可能说的不太明白，

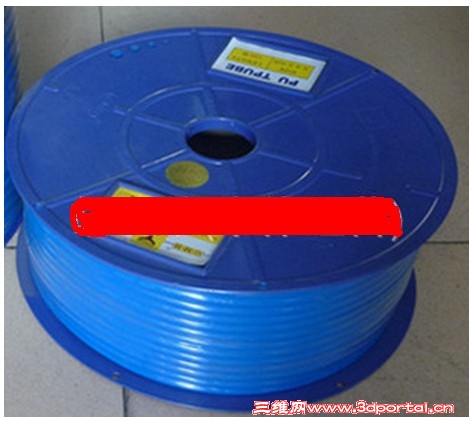

就是图中的胶管从底部先并排绕一层后，再在第一层上并排绕回来，总的绕上两层。

阿帕奇 · 发表于 2014-8-18 08:23:11

就这些？？？？？？？？？？？

edisoncba · 发表于 2014-8-18 13:05:32

螺旋线应是扫描线，涡状线应是截面线

xiaojunxue · 发表于 2014-8-18 23:58:25

阿帕奇发表于 2014-8-18 08:23 static/image/common/back.gif
: r- b$ W/ p0 `! z5 F3 E$ }9 u1 v就这些？？？？？？？？？？？

是啊，就这两个要求。看有没有能画出来的，大家可以试下。

gt.adan · 发表于 2014-8-19 11:35:37

表示不明白…連一張示意圖片都沒有？？

xiaojunxue · 发表于 2014-8-19 21:24:26

gt.adan 发表于 2014-8-19 11:35 static/image/common/back.gif) m- K* C# _9 W8 a& T$ J! |
表示不明白…連一張示意圖片都沒有？？

不好意思，可能说的不太明白，

就是一楼图中的胶管从底部先并排绕一层后，再在第一层上并排绕回来，总的绕上两层。

gt.adan · 发表于 2014-8-19 22:12:31

本帖最后由 gt.adan 于 2014-8-19 22:17 编辑

xiaojunxue 发表于 2014-8-19 21:24 static/image/common/back.gif
, W& N7 T( d- Q6 ~* Z( C不好意思，可能说的不太明白，5 q, C% G& {. i: N7 i& {/ B7 [1 S
2 ]2 O" M0 U# O5 K) Z$ E
就是一楼图中的胶管从底部先并排绕一层后，再在第一层上并排绕回来，总 ...

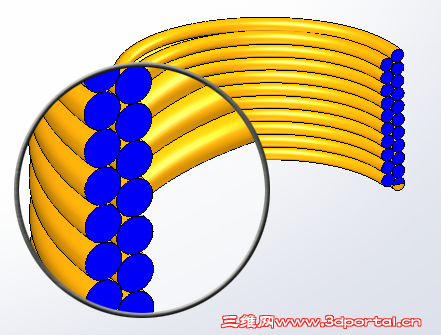

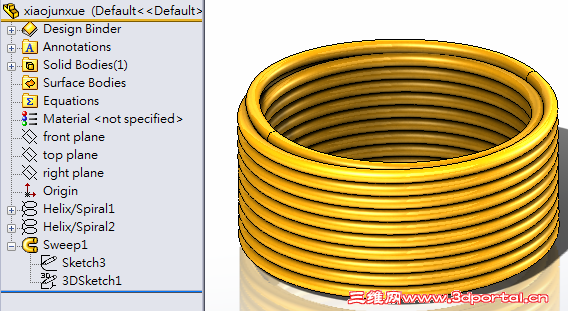

隨手做下，來個基本款的做法。過渡之處可能有些干涉，自行調整一下就行~~

【請注意第二個螺旋線的基圓尺寸設置】

xiaojunxue.rar (162.18 KB, 下载次数: 59)

xiaojunxue · 发表于 2014-8-23 23:03:27

gt.adan 发表于 2014-8-19 22:12 static/image/common/back.gif! m; n* J0 I$ I* x8 }( a$ p! t2 k% S
隨手做下，來個基本款的做法。過渡之處可能有些干涉，自行調整一下就行~~3 W3 x |! j- g1 b, \% b! ?
【請注意第二個螺旋線的 ...

原来里层和外层用3D样条曲线连接的，我用涡状线把里外层组合连接起来，最后怎么都出不来。奇怪的很。你这个方法不错。谢谢呀，亲

pengyu5856 · 发表于 2016-10-26 12:21:52

只会搞单层的，多层的好想学习一下啊

DOG0716 · 发表于 2016-10-27 15:19:38

连接里外层，就是再画一个半圆，再套合样条曲线对吧。

ryouss · 发表于 2016-10-28 13:44:20

DOG0716 发表于 2016-10-27 15:19& I& f+ S% [, _5 ?0 d# ]
连接里外层，就是再画一个半圆，再套合样条曲线对吧。

實際操作一下,不就知道行不行對不對啦!
