[求助] 请教； 图片中零件应该怎么建模

[复制链接]
KCKK
发表于 2014-9-6 15:47:15 | 显示全部楼层 |阅读模式 来自： 中国江苏无锡

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
本帖最后由 KCKK 于 2014-9-6 15:47 编辑 9 x' q2 s. F4 m5 H2 U* P

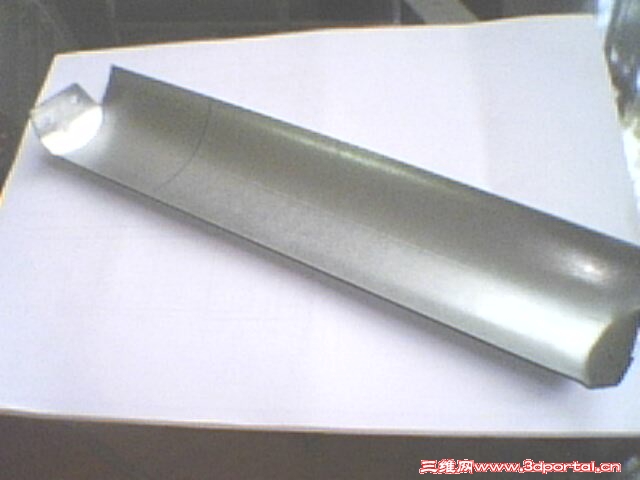

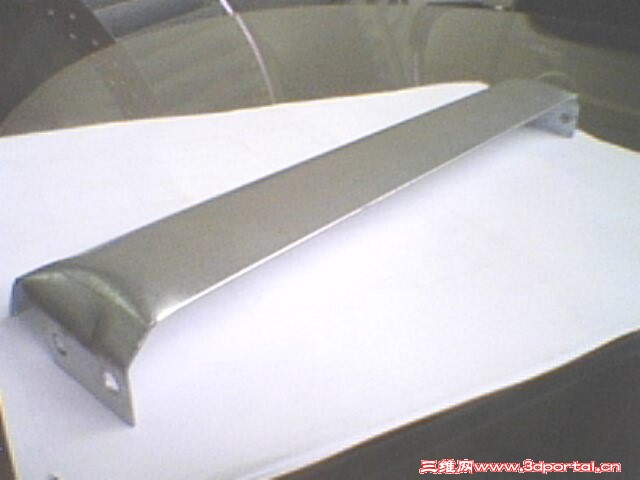

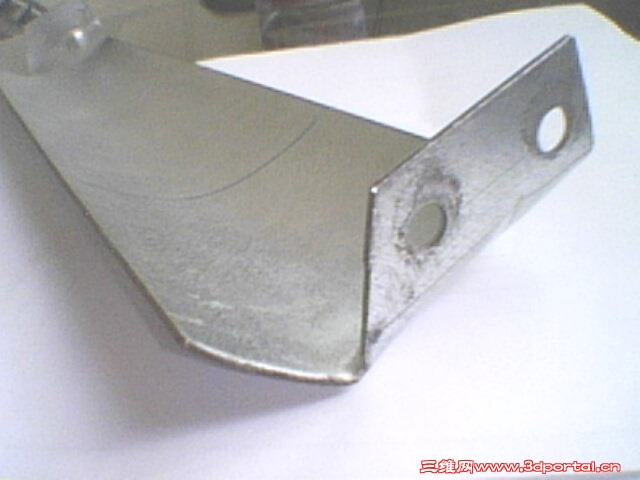

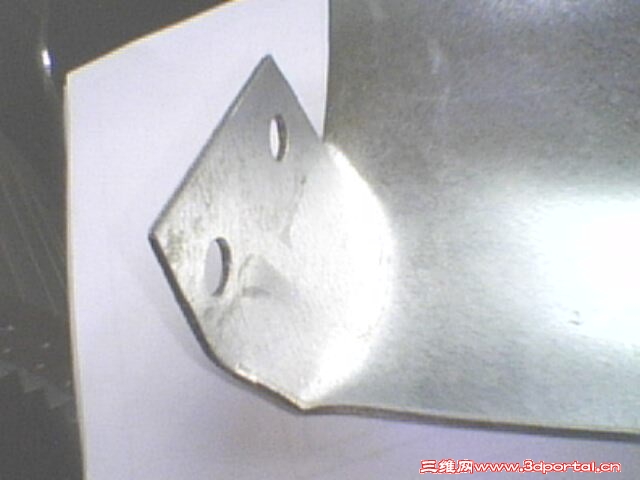

0 T! O; A3 I+ a请教； 图片中零件应该怎么建模？在这里先谢谢大家。
% O1 P/ L7 Q" n  I9 E9 G8 i8 t9 | IMG0295A.jpg
" J% e. o( ]+ D9 X IMG0296A.jpg , ?9 y1 \6 d4 e
IMG0297A.jpg ! C, ~; }5 v6 p2 d9 m, z% F
IMG0298A.jpg 0 u+ r& G# I! R3 a$ B
8 O4 |6 {$ z' F4 m. g; m5 x4 F

4 g5 G" i& a3 {6 i2 i  R9 n3 p1 t5 ^
回复

举报

lkxd
发表于 2014-9-6 18:32:31 | 显示全部楼层 来自： 中国安徽六安
这属于钣金的范畴
回复 支持 反对

举报

NC@jiang@nan
发表于 2014-9-6 21:40:11 | 显示全部楼层 来自： 中国广东深圳
这个外形有点复杂了，不知道绘制折弯行不行
回复 支持 反对

举报

我爱用acad
发表于 2014-9-6 22:25:37 | 显示全部楼层 来自： 中国陕西西安
绘制折弯很有难度啊。
回复 支持 反对

举报

tangdaoliang
发表于 2014-9-9 10:49:55 | 显示全部楼层 来自： 中国内蒙古呼和浩特
可以先用实体造型，提取曲面，在拉伸成钣金
回复 支持 反对

举报

股海一客
发表于 2014-9-9 14:20:16 | 显示全部楼层 来自： 中国广东佛山
若问一句 这个怎么加工的？
回复 支持 反对

举报

KCKK
 楼主| 发表于 2014-9-9 15:23:49 | 显示全部楼层 来自： 中国江苏无锡
股海一客 发表于 2014-9-9 14:20 static/image/common/back.gif, i3 M2 F" ^$ u+ T" t; G1 R
若问一句 这个怎么加工的？
) b8 r/ g. _% W6 I
首先谢谢朋友们的回复！4 p+ k; F7 ?' i# u' |7 E) ^) K
应该是用冲压加工。
回复 支持 反对

举报

股海一客
发表于 2014-9-9 15:43:52 | 显示全部楼层 来自： 中国广东佛山
KCKK 发表于 2014-9-9 15:23 static/image/common/back.gif9 O5 j+ Y0 x1 ~
首先谢谢朋友们的回复！5 X5 H! X2 g; s
应该是用冲压加工。
. J5 U$ v8 w8 ^; P$ u9 e$ V* d
看这个零件外观 一半是冲压加工的  还有一半可能是人为随意加工的 ，  这个零件需求精度不高吧？看那个孔的折弯部分  不规则，要画的 一模一样 挺难得  而且在制作一个这样的 都不一定 一模一样
回复 支持 反对

举报

txz1314
发表于 2014-9-9 17:35:22 | 显示全部楼层 来自： 中国山东烟台
在SW中像这样的钣金件在钣金模块中只能借助于成型工具
回复 支持 反对

举报

tangcarlos3d
发表于 2014-9-9 19:41:56 | 显示全部楼层 来自： 中国湖北黄冈
先画一个带加强筋的成型工具（凸模或凹模），再在钣金里用成型工具命令成型（将凸模或凹模装配进来），即可成型。3 x# Q- q0 B  a( A# \9 {
pro/e也有相同的功能和命令。! j+ y# ?2 y6 z5 H( v
仅供参考。
回复 支持 反对

举报

KCKK
 楼主| 发表于 2014-9-10 07:58:52 | 显示全部楼层 来自： 中国江苏无锡
股海一客 发表于 2014-9-9 15:43 static/image/common/back.gif
/ I' K  {# M( F4 O看这个零件外观 一半是冲压加工的  还有一半可能是人为随意加工的 ，  这个零件需求精度不高吧？看那个孔 ...
1 j8 K. ^+ K5 ]' m+ i( }" U
这个零件要求精度不是很高，但每个零件必须相同，所以必须一次成型。不可能一半是冲压加工的  还有一半是人为随意加工的。  d; {- }" _1 a* i
这零件一次冲压成型是没问题的，这里讨论主要是如何建模。4 }: `. C) D* \
谢谢朋友们！
回复 支持 反对

举报

yulei874977
发表于 2014-9-10 11:18:47 | 显示全部楼层 来自： 中国北京
可以采用冲压建模
回复 支持 反对

举报

sundavid
发表于 2014-9-10 12:25:42 | 显示全部楼层 来自： 中国北京
要把钣金的概念理解清楚。钣金意味着均匀厚度，可展开；冲压是变形，不可展开。% o  L* g+ \3 t, P
本图是典型的冲压。实体建模可以，如果要展开，必须用专业插件。
回复 支持 反对

举报

KCKK
 楼主| 发表于 2014-9-10 14:37:19 | 显示全部楼层 来自： 中国江苏无锡
sundavid 发表于 2014-9-10 12:25 static/image/common/back.gif
) C! \* _1 q1 l. O要把钣金的概念理解清楚。钣金意味着均匀厚度，可展开；冲压是变形，不可展开。
8 @; k# f7 [5 H" J& a  X本图是典型的冲压。实体建 ...
1 k4 P* L+ J) o6 x: X
13#讲的有道理，实体建模可以，如果要展开有点难。
回复 支持 反对

举报

骚丽的蜗壳丝
发表于 2014-9-10 16:22:33 | 显示全部楼层 来自： 中国上海
冲压零件都是靠模具做的，SW还无法做出全部冲压零件吧
回复 支持 反对

举报

ganyiwei
发表于 2014-9-10 20:47:02 | 显示全部楼层 来自： 中国广东东莞
楼上说的是，都没有尺寸，如果主要是画得像， 那就是做线构面了，，
回复 支持 反对

举报

股海一客
发表于 2014-9-11 08:25:25 | 显示全部楼层 来自： 中国广东佛山
KCKK 发表于 2014-9-10 14:37 static/image/common/back.gif, s- A; q# w0 B, w8 ^: i/ B
13#讲的有道理，实体建模可以，如果要展开有点难。

1 _: G8 ^2 l2 U. S要展开 用一个sw插件logpress 可以展开曲面
回复 支持 反对

举报

txz1314
发表于 2014-9-11 09:23:47 | 显示全部楼层 来自： 中国山东烟台
KCKK 发表于 2014-9-10 07:58 static/image/common/back.gif
& {4 Y# W* M9 d9 Q这个零件要求精度不是很高，但每个零件必须相同，所以必须一次成型。不可能一半是冲压加工的  还有一半是 ...
' f; X5 I0 Y7 g- }. N1 B. s  ^2 S$ V
这个工件冲压工艺肯定是一次成型。我说的是若要在SW钣金模块里建模像这样的工件必须借助于钣金模块里的成型工具。其实SW里的钣金和冲压工艺里的钣金是有区别的，非线性的变形在SW里就要用到成型工具，其实你只要弄懂钣金模块里的成型工具命令，这个工件很容易建模。说白点成型工具的工具就是我们冲压工艺里的凸模。
回复 支持 反对

举报
