[已解决] 有什么好方法画软管

[复制链接]
jinqin11
发表于 2014-11-20 08:33:46 | 显示全部楼层 |阅读模式 来自： 中国安徽蚌埠

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
本帖最后由 jinqin11 于 2014-11-21 10:30 编辑
7 v1 ^( f. {+ u. U* f" Z9 i* X% N6 K$ z# ?# f$ Y

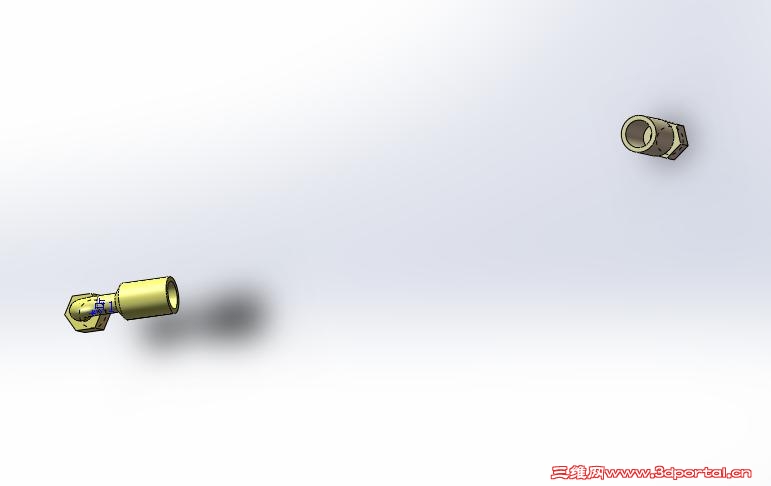

有什么好方法画软管，连接两个管接头3 T! d5 u9 G5 j, w9 d- e- s, @

软管.zip

290.37 KB, 下载次数: 70
回复

举报

tangcarlos3d
发表于 2014-11-20 08:46:39 | 显示全部楼层 来自： 中国湖北黄冈
本帖最后由 tangcarlos3d 于 2014-11-20 09:02 编辑
' c  I% x' _$ S+ O% ^6 R* x" K; C
5 p4 L2 d1 p, n$ E$ u8 ]# s% F没用SW，不知道在里面怎么画。估计有管路插件或模块。
; `- m+ f3 `) A* y9 X& M5 ~3 @% w但我知道pro/e里面专门有画管路的模块，但要在装配图模式下画。有标准的管接头。在管路要通过的地方画一系列的点，再将这些点连成曲线进行扫描管路，安装相应接头即可。0 |" k5 r/ U; J& {) _8 q% \/ s3 w
仅供参考。
回复 支持 1 反对 1

举报

lvdeping
发表于 2014-11-20 08:51:51 | 显示全部楼层 来自： 中国江苏无锡
最方便快捷的方法是装管路插件。
回复 支持 2 反对 0

举报

jinqin11
 楼主| 发表于 2014-11-20 09:16:42 | 显示全部楼层 来自： 中国安徽蚌埠
我要的软管，没有90°的拐角，自然弯曲成
回复 支持 1 反对 1

举报

jinqin11
 楼主| 发表于 2014-11-20 09:17:41 | 显示全部楼层 来自： 中国安徽蚌埠
lvdeping 发表于 2014-11-20 08:51 static/image/common/back.gif% e& G) P  n; ?1 R& @
最方便快捷的方法是装管路插件。

/ v2 `* X. g6 d5 u1 o3 J
1 m  U# H; f: _* h2 g我要的软管，没有90°的拐角，自然弯曲成
回复 支持 反对

举报

jinqin11
 楼主| 发表于 2014-11-20 09:24:30 | 显示全部楼层 来自： 中国安徽蚌埠
tangcarlos3d 发表于 2014-11-20 08:46 static/image/common/back.gif6 W# t+ F. q4 k8 ~3 `* ]3 M
没用SW，不知道在里面怎么画。估计有管路插件或模块。
  ^7 K& a+ _8 l但我知道pro/e里面专门有画管路的模块，但要在装配图 ...
, S. p) z  d9 y+ W' }$ l/ I
有用，我可以通过画空间点来连起空间的曲线，然后在扫描成软管。
回复 支持 反对

举报

lvdeping
发表于 2014-11-20 09:34:23 | 显示全部楼层 来自： 中国江苏无锡
jinqin11 发表于 2014-11-20 09:17 static/image/common/back.gif: s$ x1 b- ^+ z* Y( b
我要的软管，没有90°的拐角，自然弯曲成
  w7 ]7 O0 y* i3 a' J" e9 t( r
要做管路时我都用这个插件来做，非常方便。9 i' r( c+ E8 ]) @' x8 M
- r+ ~' D( n- x# ~
; \) j7 E# M  ]# o

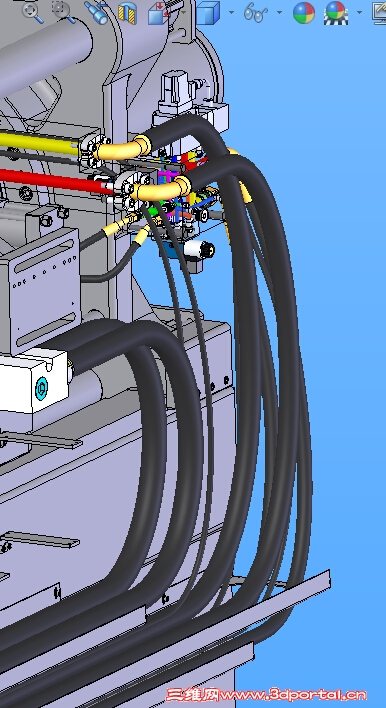

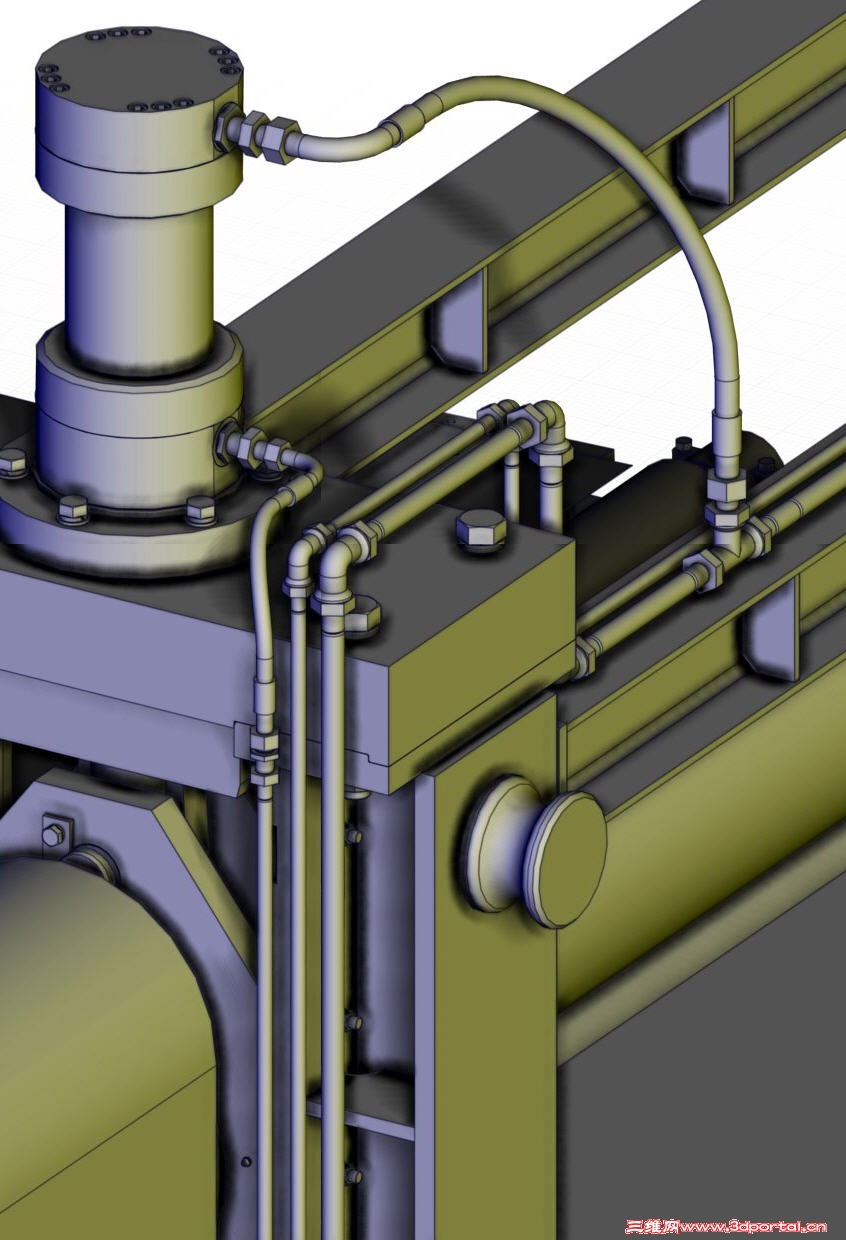

$ n, T. f2 H3 U 2T2.jpg
$ u) l+ X! |" Q. {
回复 支持 反对

举报

repzk031
发表于 2014-11-20 10:33:44 | 显示全部楼层 来自： 中国广东东莞
1.先说明，我的办法不一定很好，时间充裕的话是可以画软管，其实个人认为不必画的，最好拿卷尺去车间量下配管长度，管路实际走向，会更准确些。SW画油压软管无非是按照SAE,EN853/EN856这些标准，要考虑最小弯曲半径，软管接头出来的那一段的最小直线长度等等.
/ ^5 Q4 V! l' |2.我是这样画的：先勾选工具-------插件下的routing；再在CommandManager找到电气-----点启始于点；便可以简单的画了.: K$ K, }# o; H: F( h

% B# S: a0 s6 O  Z: b$ k0 w8 N- ]; o* t9 A* S$ r

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3 奖

查看全部评分

回复 支持 反对

举报

repzk031
发表于 2014-11-20 11:08:41 | 显示全部楼层 来自： 中国广东东莞
本帖最后由 repzk031 于 2014-11-20 11:10 编辑 0 ^8 Y" m1 B  O; M2 n# m2 x
lvdeping 发表于 2014-11-20 09:34 static/image/common/back.gif
- }/ G* ]4 e- U; K要做管路时我都用这个插件来做，非常方便。
& t( f. g! m, K+ Z( [
lvdeping，您好！请问能否提供一下这个插件，以及其使用方法，谢谢！
回复 支持 反对

举报

jinqin11
 楼主| 发表于 2014-11-20 11:18:45 | 显示全部楼层 来自： 中国安徽蚌埠
lvdeping 发表于 2014-11-20 09:34 static/image/common/back.gif4 z4 z, d* }# v6 i" V
要做管路时我都用这个插件来做，非常方便。
" r0 A  a/ I; Z
能提供插件吗？/ m, h4 C( ~# T1 s7 ~  O& r3 P
回复 支持 反对

举报

lvdeping
发表于 2014-11-20 11:36:30 | 显示全部楼层 来自： 中国江苏无锡
本帖最后由 lvdeping 于 2014-11-20 12:39 编辑 / T7 C: d& u! @, Q4 |
jinqin11 发表于 2014-11-20 11:18 http://www.3dportal.cn/discuz/static/image/common/back.gif. C, o: c/ B; }
能提供插件吗？

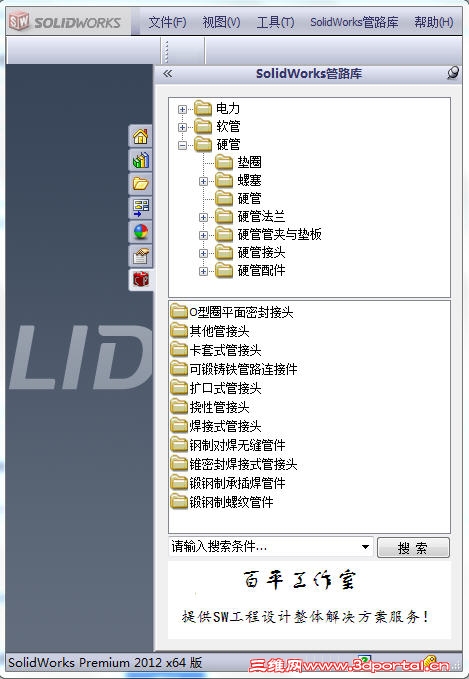

; n4 h3 i; I+ g  s适用于SolidWorks2011-2014；必须安装 EXCEL2007以上版本；支持32位和64位操作系统。3 ^* r- A1 \" J9 e7 K1 I
 该插件包含《重型机械标准》和《机械设计手册》管路篇，以及《国家建筑标准设计图库》电器篇，共计130个标准号，538个不同类型的参数化模型，和SolidWorks无缝集成，可调用国标的管路件，并不能替代SolidWorks的配管功能。, A- s) k) ]% H, w. I+ C1 D/ {

1 }1 Y2 B3 d/ h! E试用版所有的管件均可见，也可正常使用，但有部分的管件型号受限。
6 i/ ?3 J- k' ]6 ~, r$ ?. G- X' S; x
2 X5 D. p* U% P' Z6 i- a/ ?* Q, V7 J, m4 x! d) j5 A
32位下载地址：链接:http://pan.baidu.com/s/1o6jvPKQ
; G. D: N  Y) c# u) l$ H) f2 W$ }( z64位下载地址：链接:http://pan.baidu.com/s/1sjNlvdz- p: l! S5 Y- y0 q5 x5 M1 h

2 G$ ?4 y: A$ P6 ^5 a, I+ \3 l! S32位密码：9r6r；    64位密码:qyoh
回复 支持 反对

举报

lvdeping
发表于 2014-11-20 12:27:30 | 显示全部楼层 来自： 中国江苏无锡
寂静天花板 发表于 2014-11-20 11:48 static/image/common/back.gif. F0 F8 Q, v9 I5 d. r
密码呢，你以为人家工作室喝风吗

7 y6 ?: a5 j- z/ w- i3 ^  l8 X+ P9 u% u对不起，刚才忘掉了，现已补上。
回复 支持 反对

举报

cloudpeng
发表于 2014-11-20 15:46:21 | 显示全部楼层 来自： 中国广东东莞
很好很强大。
回复 支持 反对

举报

judyyai
发表于 2014-11-20 16:23:45 | 显示全部楼层 来自： 中国台湾
3D草圖 路徑
/ v/ ?; a& F* K: `& K掃出實體4 D- @+ P: u- n5 |, }/ y
. ?' [0 v; H) ]7 G- i
. y7 u! Q/ n" _% h
回复 支持 反对

举报

SWJY1956
发表于 2014-11-20 18:01:55 | 显示全部楼层 来自： 中国山西忻州
怎么密码不对。
回复 支持 反对

举报

歼灭者11
发表于 2014-11-20 19:35:41 | 显示全部楼层 来自： 中国广东广州
lvdeping 发表于 2014-11-20 12:27 static/image/common/back.gif! ~+ n5 B: ~% J- G1 X
对不起，刚才忘掉了，现已补上。
3 z, c/ h4 \! {4 |3 c0 E6 F
感谢
回复 支持 反对

举报

lijunq
发表于 2014-11-20 21:00:45 | 显示全部楼层 来自： 中国河南许昌
谢谢了。好人
回复 支持 反对

举报

阿帕奇
发表于 2014-11-21 08:29:02 | 显示全部楼层 来自： 中国辽宁盘锦
lvdeping 发表于 2014-11-20 11:36 static/image/common/back.gif
0 F) G$ L: ^8 u适用于SolidWorks2011-2014；必须安装 EXCEL2007以上版本；支持32位和64位操作系统。0 r2 w' G6 ^+ B! I
该插 ...
; f9 S5 S: N- K! Q/ d& J
不是支持广告，5 E; ?3 Z0 s) y  f1 K
请问有正版价格吗？
回复 支持 反对

举报

sxl_sxl
发表于 2014-11-21 08:50:44 | 显示全部楼层 来自： 中国山东烟台
阿帕奇 发表于 2014-11-21 08:29 static/image/common/back.gif( O. }* {" m  i
不是支持广告，
5 u) h5 x3 I8 l" G- `请问有正版价格吗？

0 A0 s+ R8 U1 f7 D+ p关注中~~~~~~~~~~~~~~~
回复 支持 反对

举报

gxp1014
发表于 2014-11-22 08:05:57 | 显示全部楼层 来自： 中国北京

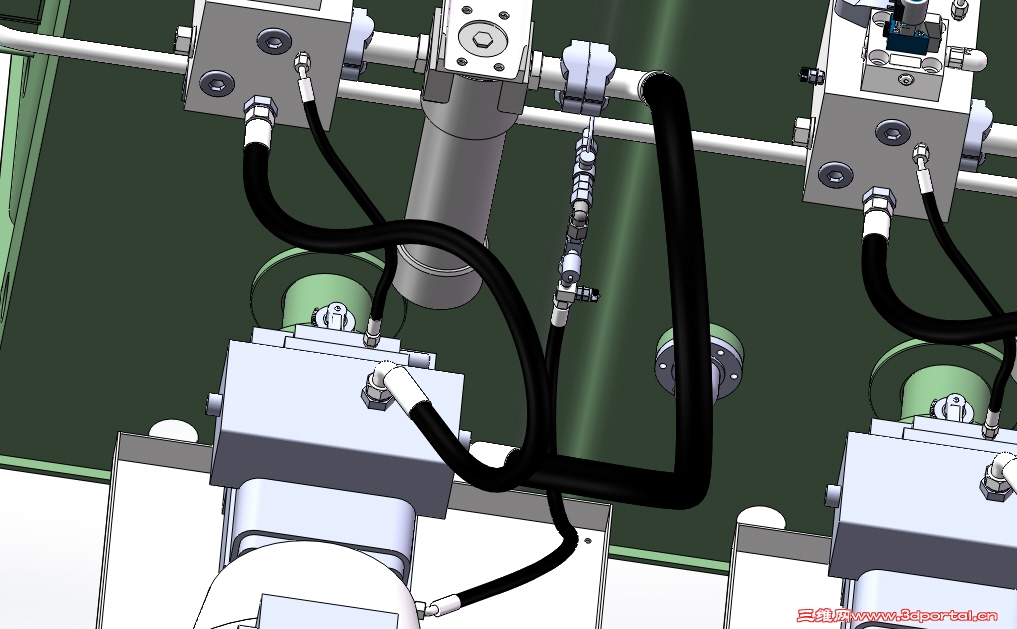

俺的胶管都是扫描的，接头是自己画的。
回复 支持 反对

举报

tianlifang88
发表于 2014-11-22 08:18:23 | 显示全部楼层 来自： 中国广东广州
还是插件好用些
回复 支持 反对

举报

LBCljh
发表于 2014-11-27 13:53:22 | 显示全部楼层 来自： 中国重庆
非常好的东西，还是试用板
回复 支持 反对

举报

zhangjj
发表于 2014-11-28 09:01:26 | 显示全部楼层 来自： 中国广东深圳
我顶一下
回复 支持 反对

举报

lider2010
发表于 2014-11-28 12:56:23 | 显示全部楼层 来自： 中国江苏常州
lvdeping 发表于 2014-11-20 11:36 static/image/common/back.gif
' c4 t% o6 T1 b( m+ l# d  J适用于SolidWorks2011-2014；必须安装 EXCEL2007以上版本；支持32位和64位操作系统。- I7 m0 `; ?0 G/ m
该插 ...
6 q6 ^8 F8 c: \7 R4 G. a/ Y
好东西啊，谢谢分享
回复 支持 1 反对 0

举报

恩雅enya
发表于 2014-11-29 17:07:30 | 显示全部楼层 来自： 中国河南濮阳
下载装上了竟然不会用
回复 支持 2 反对 0

举报
