工程图材料明细表的问题

liaojiao · 发表于 2015-4-6 11:18:37

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

装配体设计中经常会用到镜像，这样在生成工程图时，材料明细表中的会出现很多的有关镜像的表格，我认为，这些镜像的零、部件是不需要单独出现的，其零、部件的数量完全可以已零部件的名义在表格中体现了，这样会造成表格很臃肿，也没必要，请问各位高手，是不是有什么办法不让其在表格中出现呢？

郑州老任 · 发表于 2015-4-6 20:14:54

出现“镜像。。。”零件，说明你镜像时产生新零件了，所以材料明细表里才会有镜像零件，想避免这种情况的话在镜像对话框里注意不要点选“生成相反方位版本”。如果装配体里镜像不能生成你所要方位摆放的零件，你又不想在镜像时产生新零件，这时候可以做个基准轴再圆周阵列。

liaojiao · 发表于 2015-4-7 09:03:14

谢谢郑州老任！能不能这样说，软件本身对这个问题还是没有一个好的解决办法，我曾经试过，你不点选生成新的零件的话，他确实是不在你要求的位置、方向也不对，看起来除了你提供的办法以外，我认为是不是只能尽量减少采用镜像的装配方式，只是这样就有点太麻烦了点。

jinqin11 · 发表于 2015-4-7 13:32:48

本帖最后由 jinqin11 于 2015-4-7 15:25 编辑

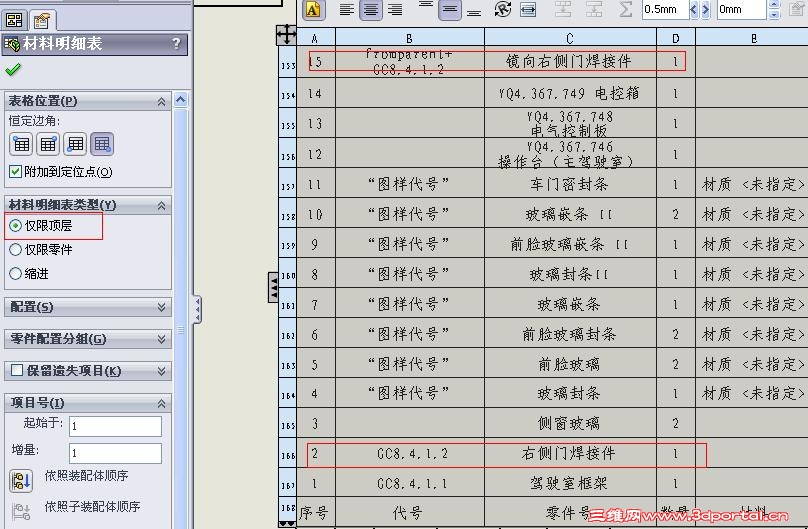

有图就会生成装配明细项目，除非明细表点选仅限零件，不过那样的话明细表很多了

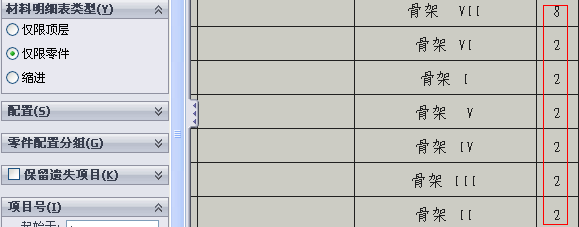

我的左右门的零件完全相同，所有在零件项目下，他们的数量变成2倍了。

阿帕奇 · 发表于 2015-4-7 16:37:56

jinqin11 发表于 2015-4-7 13:32 static/image/common/back.gif" N" V& o( q2 v ^
有图就会生成装配明细项目，除非明细表点选仅限零件，不过那样的话明细表很多了9 q, Z7 w2 i q& w! V9 M0 q" @4 z
我的左右门的零件完全 ...

你想说明的主题是？

jinqin11 · 发表于 2015-4-7 16:45:46

阿帕奇发表于 2015-4-7 16:37 static/image/common/back.gif
* L I$ T2 T7 q r2 ~3 t; Y" J你想说明的主题是？

点选仅限零件，不就没有镜像部件了吗

hero522 · 发表于 2015-4-7 17:04:16

換個方式做，'與結合條件一起複製'也可節省不少時間

郑州老任 · 发表于 2015-4-7 20:11:32

liaojiao 发表于 2015-4-7 09:03 static/image/common/back.gif
. d6 O( z# }# h, N. Y0 O8 o9 R谢谢郑州老任！能不能这样说，软件本身对这个问题还是没有一个好的解决办法，我曾经试过，你不点选生成新的 ...

如果需要镜像的零件有正反面的话的确很令人纠结，为了达到想要的效果，这样就会造成材料明细表里多出一个镜像零件，但安装时却是同一种零件。SW本身的镜像定义是无法解决这个问题的，正如你所说遇到这种情况只能采取其他方法。我觉得巧用圆周阵列其实就能解决这种镜像问题。但有时做基准轴很麻烦，感觉有点舍近求远了，还不如随配合复制。

xzx206 · 发表于 2015-4-10 12:18:53

9楼主的方法之前没有注意到及用过，这个动画将这种带配合复制表达的很清楚。但在SW2015名称是：随配合复制，不能一次全部复制所需要的数量，只能复制一次确认一次。有点麻烦，楼主的动画看来是全部重复复制后，确认就成了，是不是有哪点操作不对，才提示要复制一次确认一次的操作。

liaojiao · 发表于 2015-4-15 15:39:34

老任的办法很好，确实可以解决问题，思路可够宽的，看来不动脑子是不成的。

liaojiao · 发表于 2015-4-15 15:46:39

4楼曲解了我的意思，没看明白吧？和我说的两码事啊，我要镜像零件有什么用。

core_lzy · 发表于 2015-4-19 10:49:38

学习了谢谢

不是这样的啊 · 发表于 2015-4-19 11:28:16

hero522 发表于 2015-4-7 17:04 static/image/common/back.gif! z& Y' }; u q/ d9 j8 p5 o4 R
換個方式做，'與結合條件一起複製'也可節省不少時間

还可以这样搞，真是太帅了，我平时都是用笨方法，太慢了

不是这样的啊 · 发表于 2015-4-19 11:30:15

hero522 发表于 2015-4-7 17:04 static/image/common/back.gif, I% n( y; @& X o& Q3 p) j; N
換個方式做，'與結合條件一起複製'也可節省不少時間

你这不会是2015的新功能吧

jingfei · 发表于 2015-5-2 12:22:17

hero522 发表于 2015-4-7 17:04 static/image/common/back.gif
+ i$ @) y% H& ~. j2 p; G換個方式做，'與結合條件一起複製'也可節省不少時間

又一个省力的方式！
