弯管扫描是个曲面怎么画

ww198591 · 发表于 2015-5-22 20:01:27

您需要登录才可以下载或查看，没有帐号？注册

x

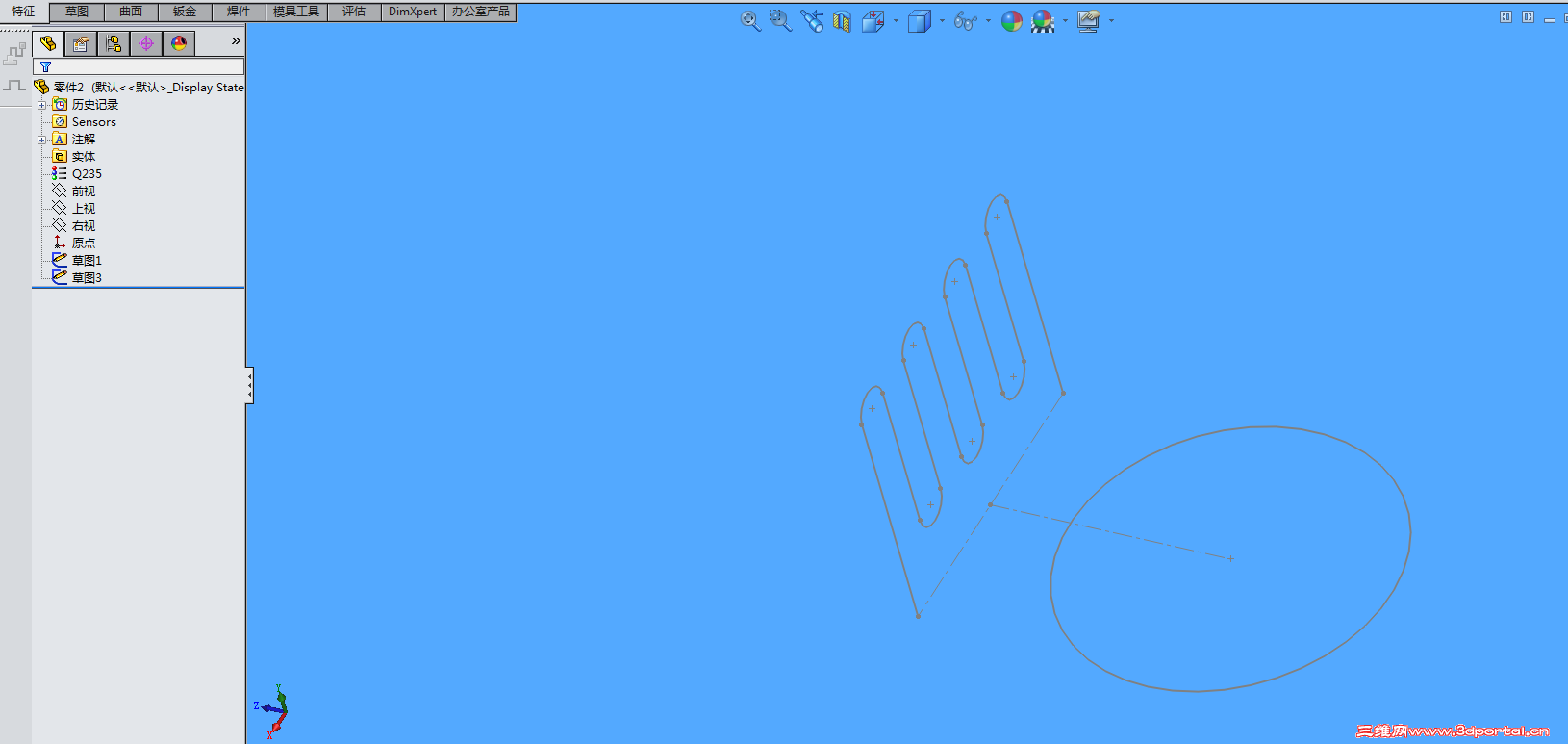

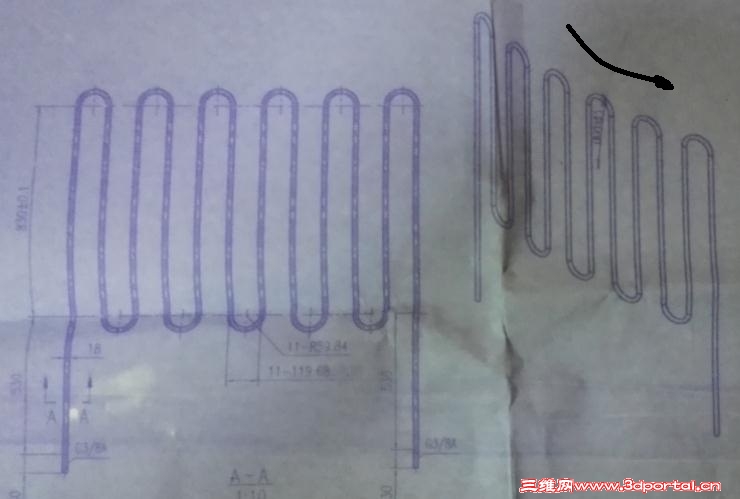

图中所示的弯管完成U形，然后整个大的弯管是一个圆弧状的，不是一个平面（见黑色示意），请教一下，这个用SW应该怎么画啊？
还有就是这种扫描零件，有没有直接显示零件拉直长度的方法？

有彩虹的时光 · 发表于 2015-5-22 21:29:36

在弧形面上投影一节曲线做扫描，然后延弧面的曲线阵列，试试看。

keilei001 · 发表于 2015-5-22 21:43:47

本帖最后由 keilei001 于 2015-5-22 22:01 编辑

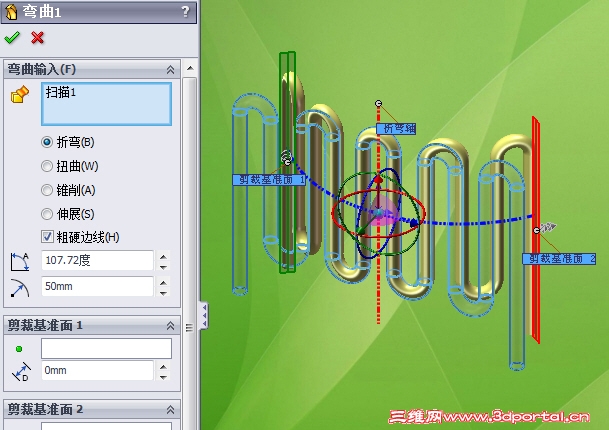

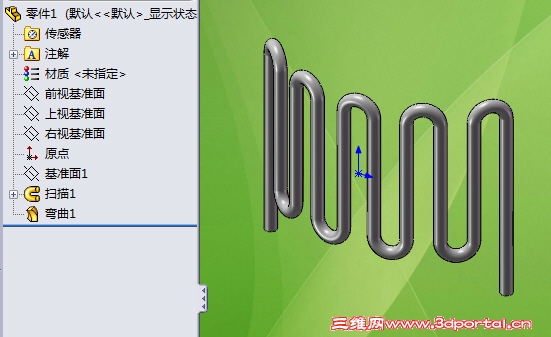

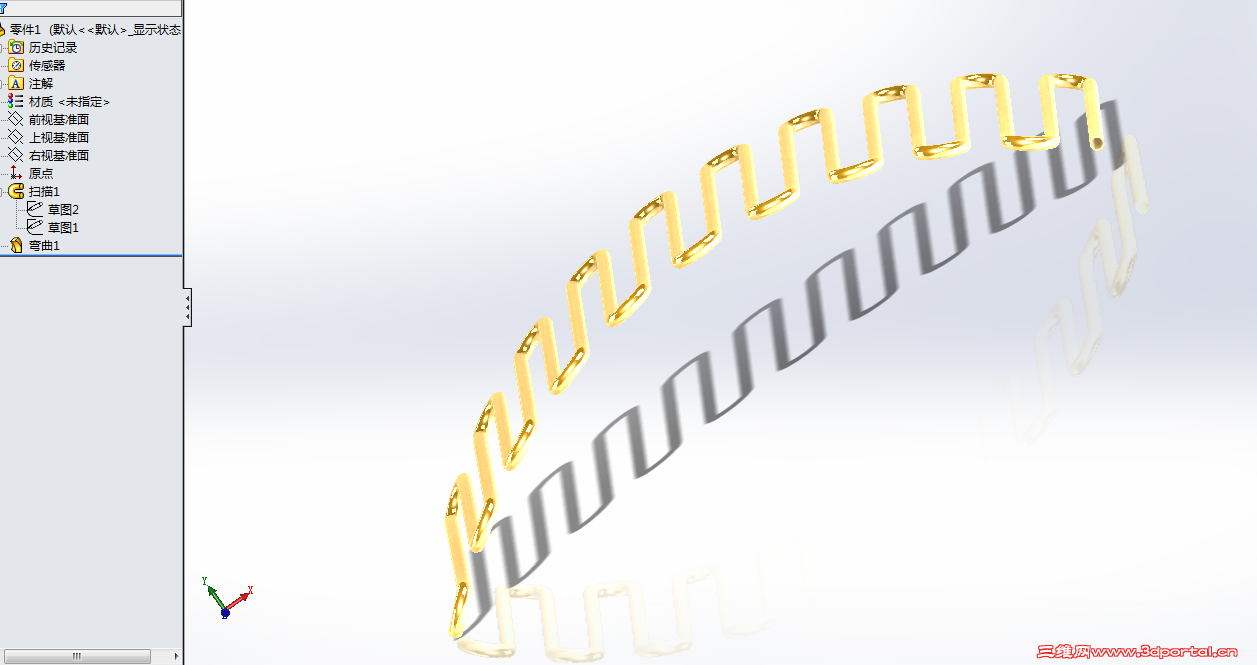

先用平面草图为路径扫描，扫描后再用弯曲特征。

keilei001 · 发表于 2015-5-23 01:46:05

关于第2个问题：还有就是这种扫描零件，有没有直接显示零件拉直长度的方法？

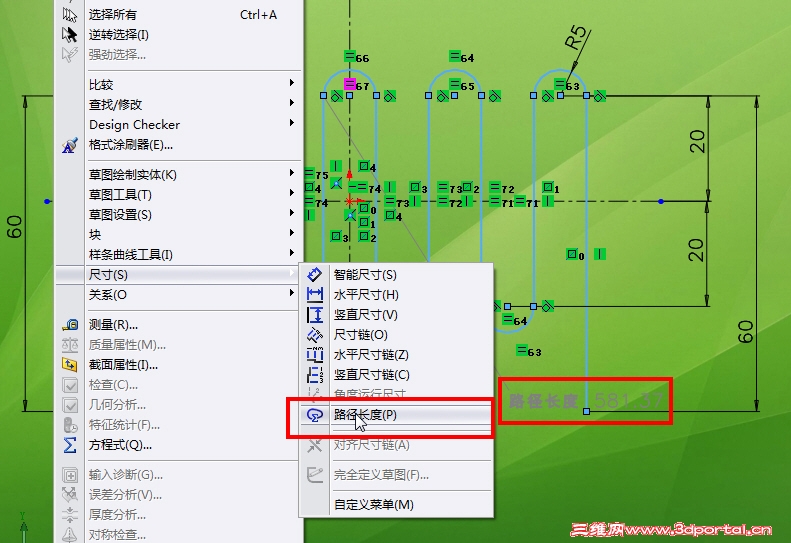

有的，2014版开始就有路径长度标注，选择要测量的路径就可以标注路径长度。

repzk031 · 发表于 2015-5-23 10:07:12

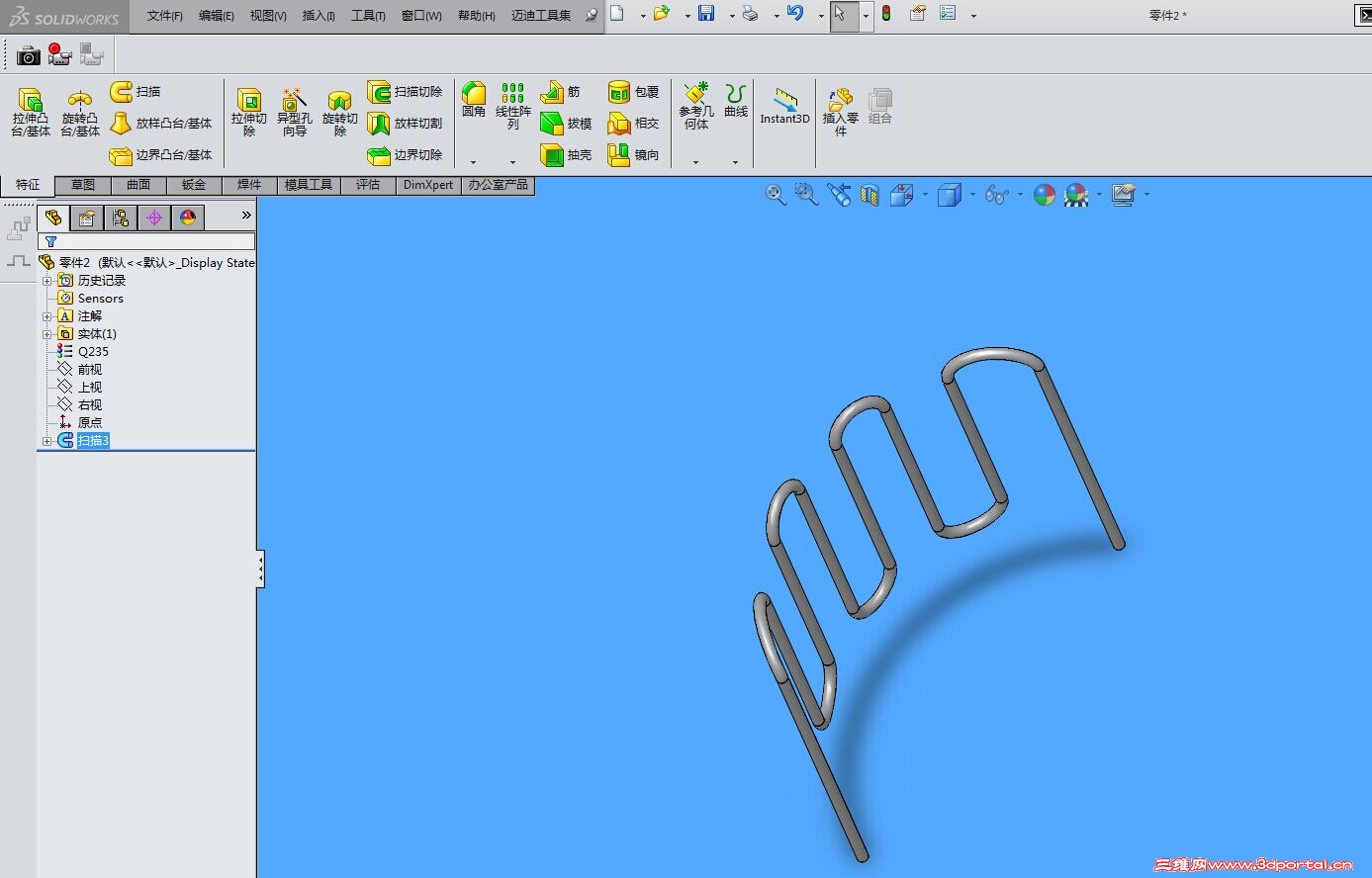

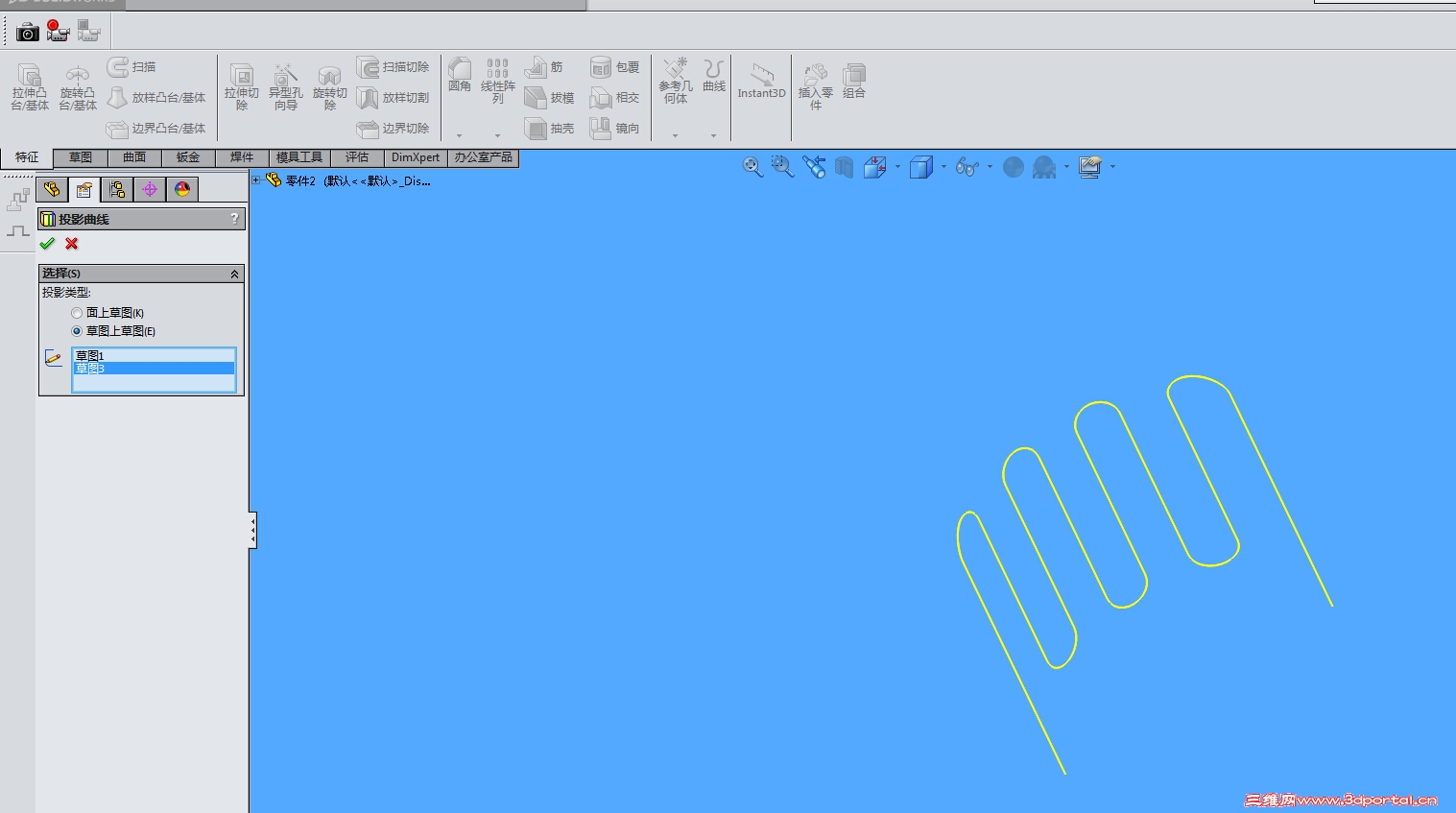

也行可以通过投影曲线，然后扫描

keilei001 · 发表于 2015-5-23 10:34:01

repzk031 发表于 2015-5-23 10:07 static/image/common/back.gif9 m& z$ ~3 ]5 |/ y1 r0 L
也行可以通过投影曲线，然后扫描

用投影曲线会间距不一样。

repzk031 · 发表于 2015-5-23 11:38:15

keilei001 发表于 2015-5-23 10:34 static/image/common/back.gif9 B! t( ~1 @: Z' D" b7 g
用投影曲线会间距不一样。

好吧，我承认

jirong.peng · 发表于 2015-5-25 10:52:40

不看不知道，看了下一跳！各有千秋啊！！千变万化，各取所需！！！学习了

hidingman · 发表于 2015-5-25 12:53:24

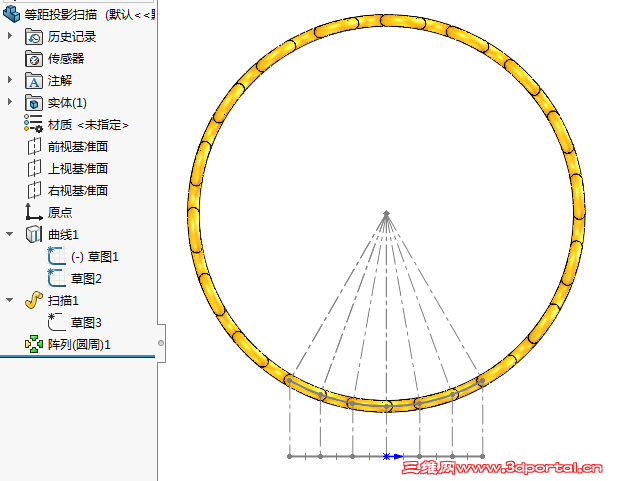

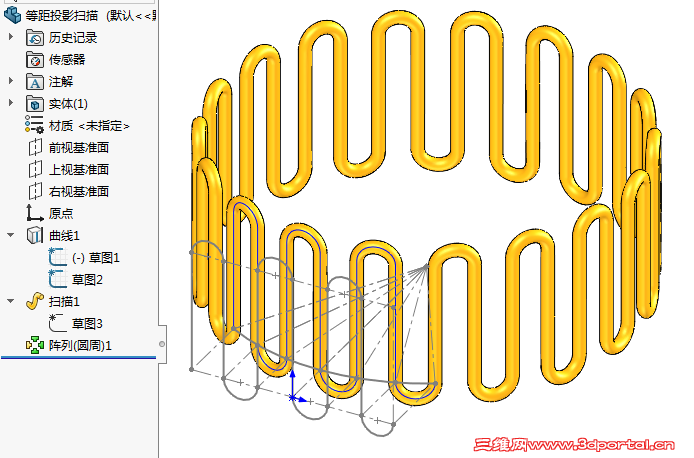

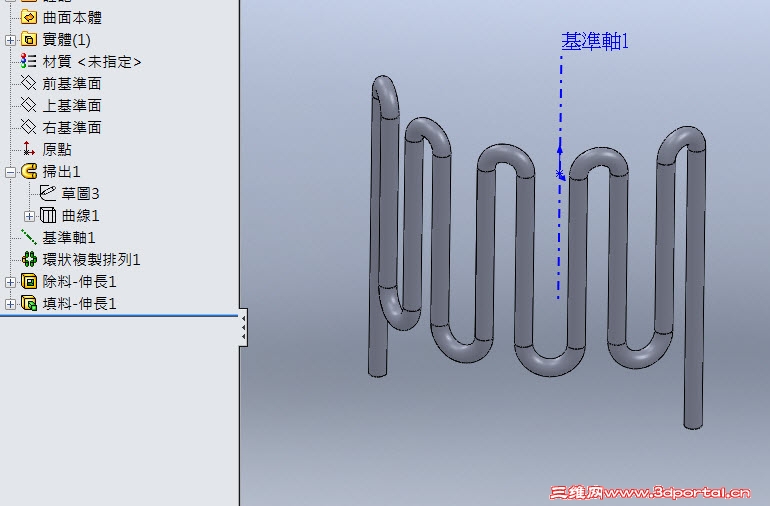

repzk031 投影等距做法

抒怀新 · 发表于 2015-5-25 13:54:17

hidingman 发表于 2015-5-25 12:53 static/image/common/back.gif
1 |8 G: s F7 d$ y, @/ z' |repzk031 投影等距做法

老大可以上传一个档案学习一下吗？

stone168 · 发表于 2015-5-25 14:11:31

阿帕奇 · 发表于 2015-5-26 08:12:33

stone168 发表于 2015-5-25 14:11 static/image/common/back.gif

以附件形式上传，不要贴图

SkylenChou · 发表于 2016-6-13 21:16:11

keilei001 发表于 2015-5-23 10:342 s0 x% m& {( ]9 @% e8 X- ]- q' ~
用投影曲线会间距不一样。

平面画路径，然后包覆？

licoolicoo · 发表于 2016-6-14 11:01:34

就像楼上所说，包裹了

ga7zm · 发表于 2016-6-14 14:45:26

很好的想法，跟着大大们练习一下

22553711 · 发表于 2016-6-14 16:14:11

问题没能解决，先玩一下：

chengpamtek · 发表于 2016-6-15 00:13:24

本帖最后由 chengpamtek 于 2016-6-15 00:17 编辑

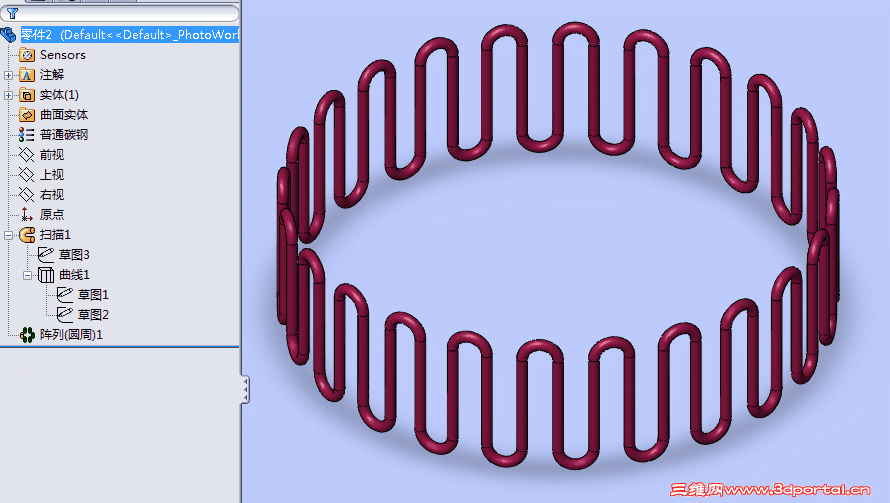

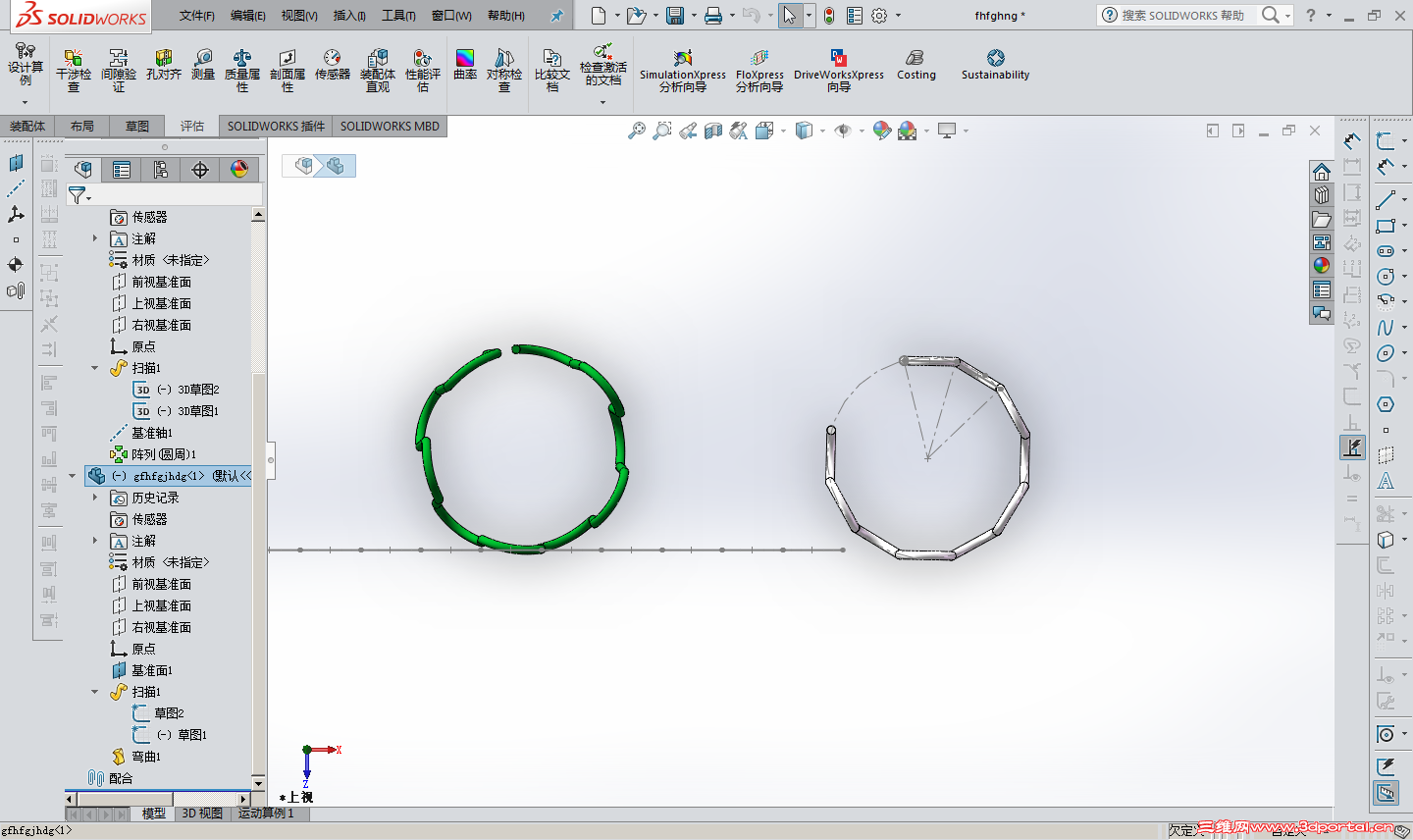

两种方式对比，看着好像都可以

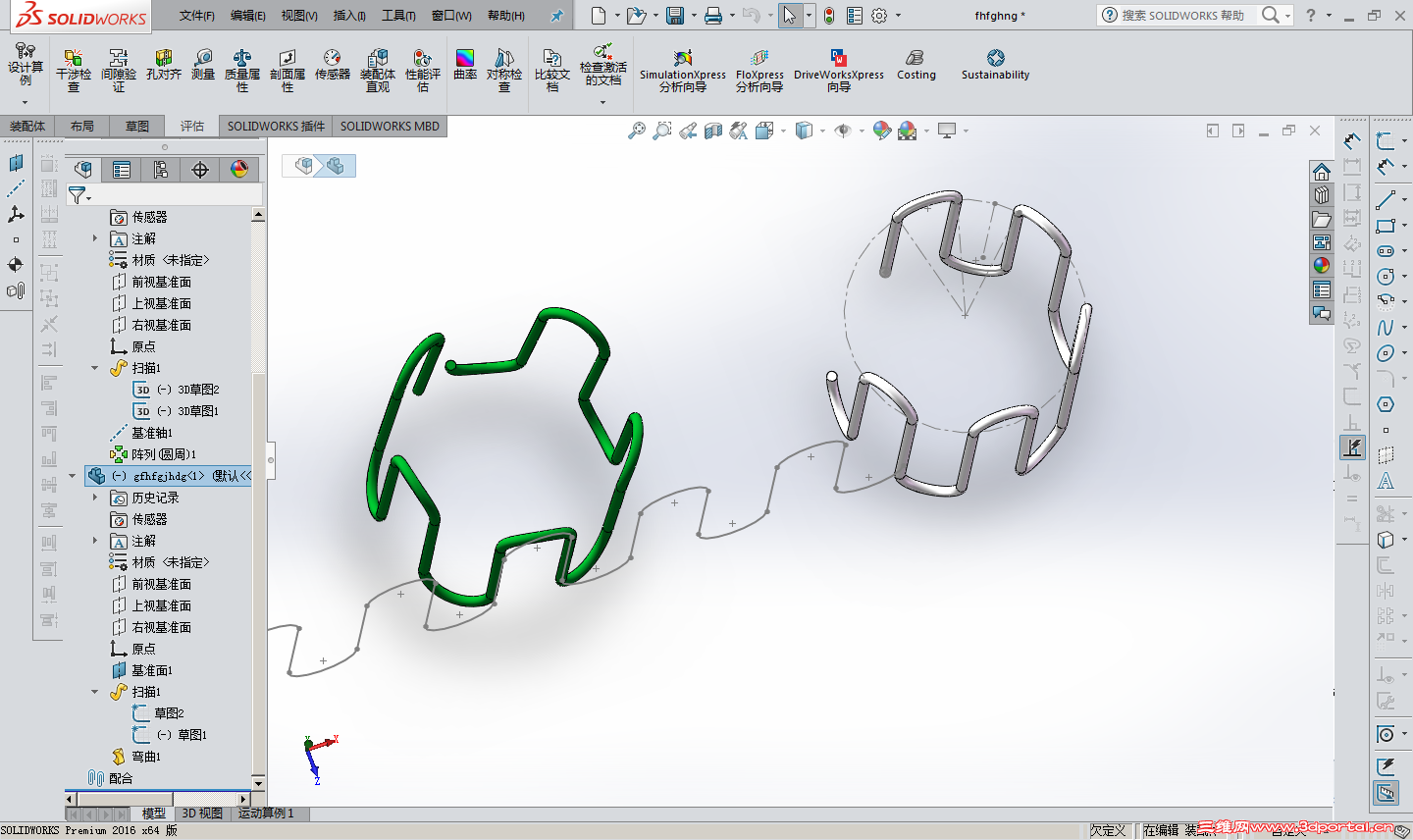

SW2016 · 发表于 2016-6-15 01:28:51

等距投影作图练习

等距投影扫描2016.rar (1.36 MB, 下载次数: 14)

大鹿 · 发表于 2016-6-15 11:47:25

个人认为17楼右边的做法是对的，毕竟这个类似管道的物件，是由弯头与直管硬焊或软焊而成，非圆弧的扭曲的弯头，不利生产啊。
