SOLIDWORKS Composer文档如何嵌入至PDF文章中3 K7 ?7 R j* _3 w' e
作者：智诚科技ICT-Bin Huang（黄显彬）2 H, }& A8 ^9 n% o1 q1 C2 i
k/ i Z& O8 {2 H/ \# e背景提示：2 `+ r9 D* p) y! P5 l" z2 e1 X$ [) r$ \
SOLIDWORKS Composer可以发布到PDF文档进行分享，但是如何将SOLIDWORKS Composer的3D数据嵌入到已有文字的PDF文档中呢？(电脑需要安装SOLIDWORKS Composer Player)) ?2 y7 [# `' g( [2 J; }4 ~$ U- ~
|1 }/ B$ `, A, P' c% S 首先我们需要一个PDF的编辑软件Adobe Acrobat Professional，然后将保存好的PDF的文档用Adobe Acrobat Professional打开编辑。" d7 ?/ v, b" ?, m- j- B
一、 设置跳转链接
, P# |8 q1 R, w5 X0 _二、 设置按钮区域
t% N! [. S V三、 用编辑好的PDF文档作为模版将SOLIDWORKS Composer 文档发布成PDF9 ~+ e. j& Y) L3 _5 O
) |; j c" ^) G3 D G
一、 设置跳转链接. d5 x# h+ ?* [! a. b
设置跳转链接是为了让说明书能够更快捕捉我们想要了解的信息. a& h/ M5 G; X7 }8 n2 D

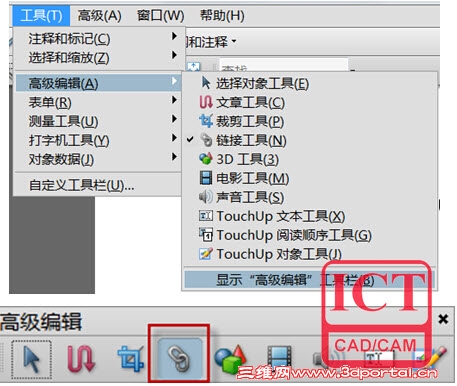

1. 在PDF中的图片位置设置一个按钮，用于在点击后跳转到指定页面:
) T* T0 i% k$ L' `8 b

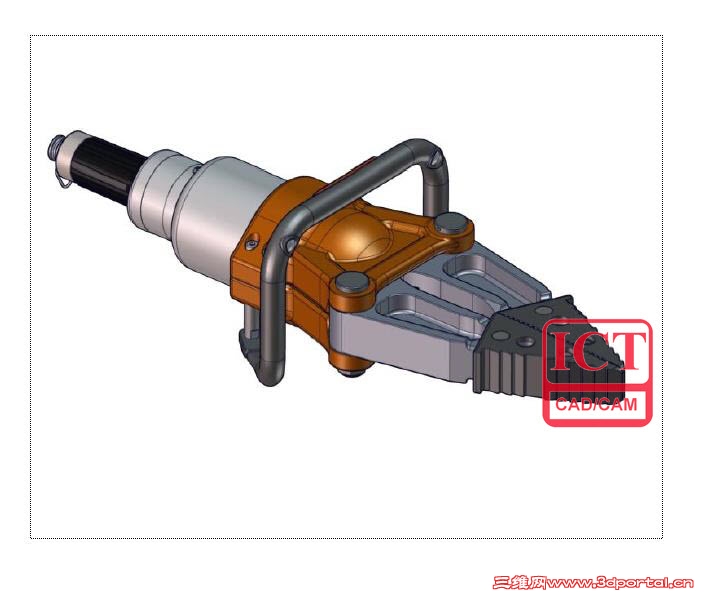

4 I% E( {# e1 T5 e1 z& O 2. 在某个截图上绘制一个方框作为该跳转链接的点击区域（虚线部分，这里将该截图区域作为点击区域）
w+ V2 k' g1 M6 W1 {! @8 a0 Q) e
% g! b' e! W1 j% h @$ r/ \

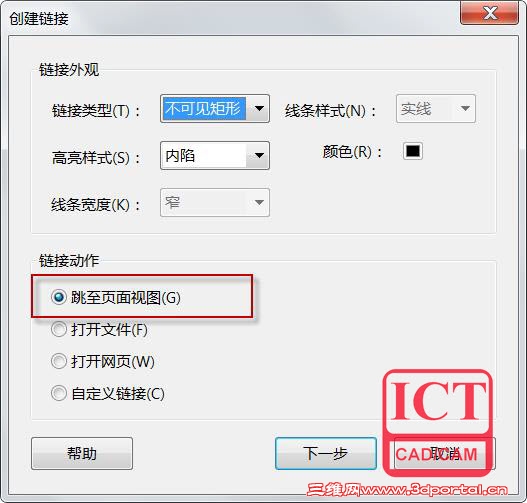

3. 设置为单击该区域后进行跳跃，然后单击[下一步]. F6 _' |5 |/ W

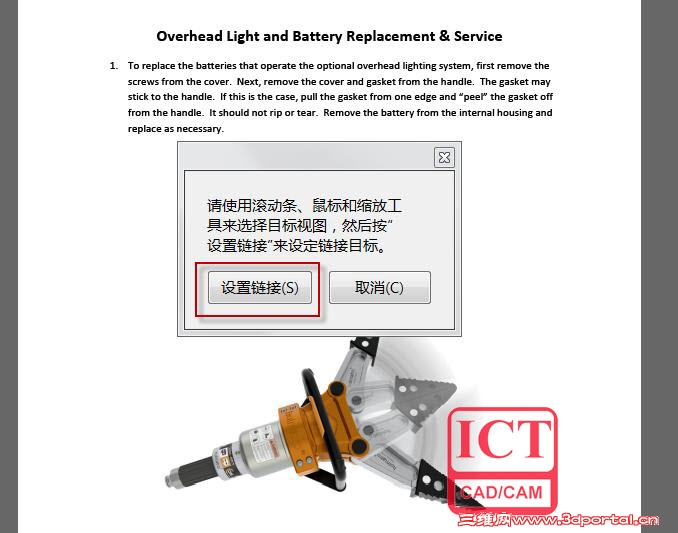

# f1 i4 |& _0 Z. _$ N! N4 h 4. 拖动滚动条到想要跳转的页面，然后单击[设置链接]，这样当我们使用Adobe Reader打开PDF并单击前面框选的区域时，就会跳转到该页面2 v% D7 F5 f' B' S7 {
; T0 ?. G7 l3 ?9 w/ o" ^
5 y' r& _0 ~" N1 h2 X二、 设置按钮区域, {) U. p2 M" |7 ~

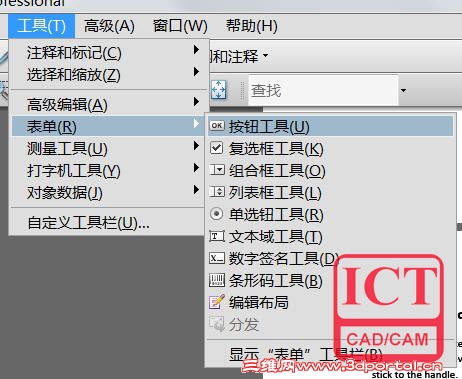

1. 打开按钮工具
+ X- N9 E1 L" e1 \( b$ j0 _9 g3 B
8 s3 t0 N+ `- M# S. R/ F9 R

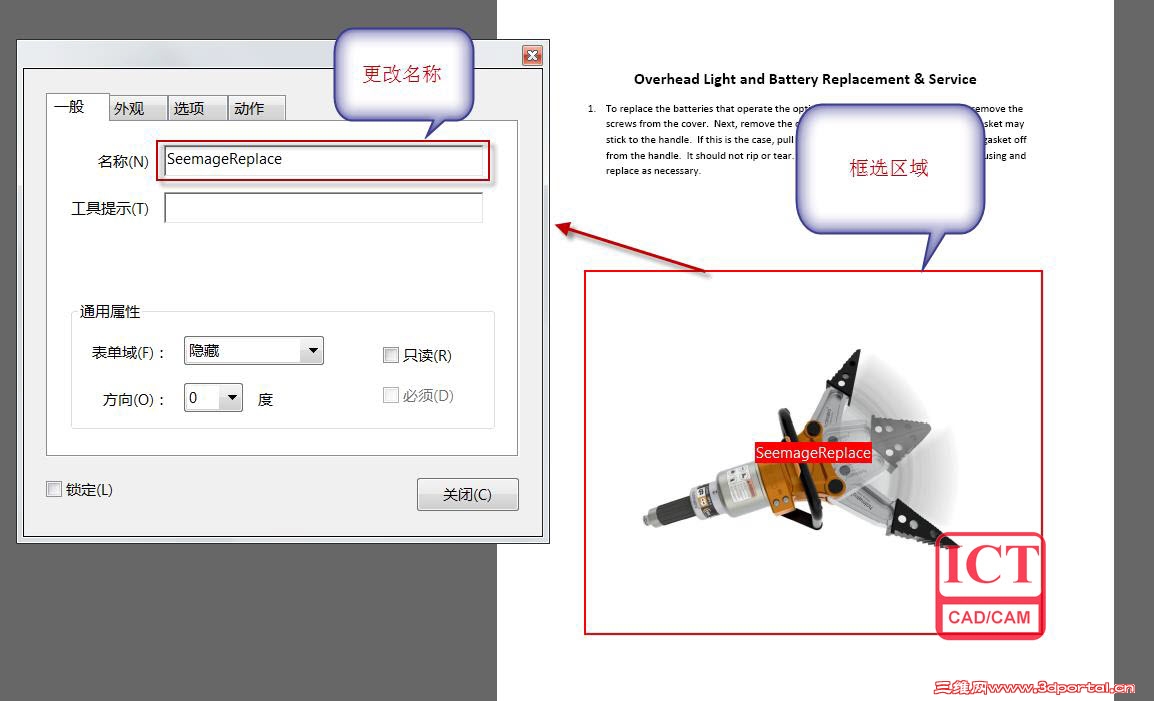

2. 框选一个区域作为浏览3D零件的区域，并修改该按钮的名称为:SeemageReplace，然后保存PDF3 R4 O# P, S4 ]1 c$ L2 h# P
! y+ ^# j' h- h3 m6 ]
S$ D) J+ y5 {" n; q
三、 用编辑好的PDF文档作为模版将SOLIDWORKS Composer文档发布成PDF! A; n l; n8 O; N( ]8 O8 n3 S

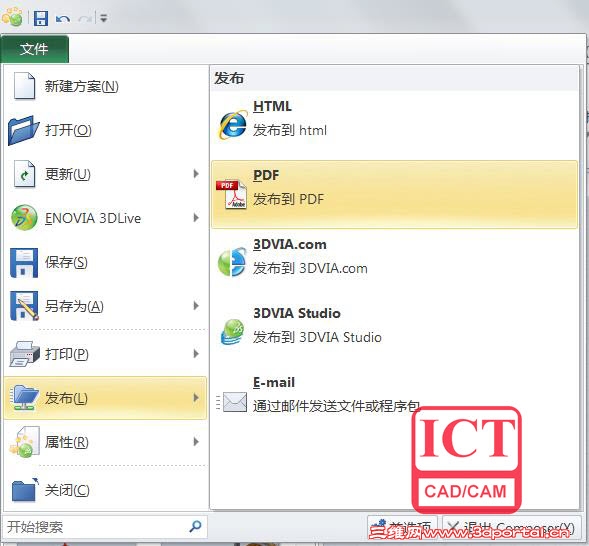

1. 打开SOLIDWORKS Composer的产品，并发布成PDF5 S w; E+ P8 k% Z; q
& c# Y2 {6 x% l) `* g6 W

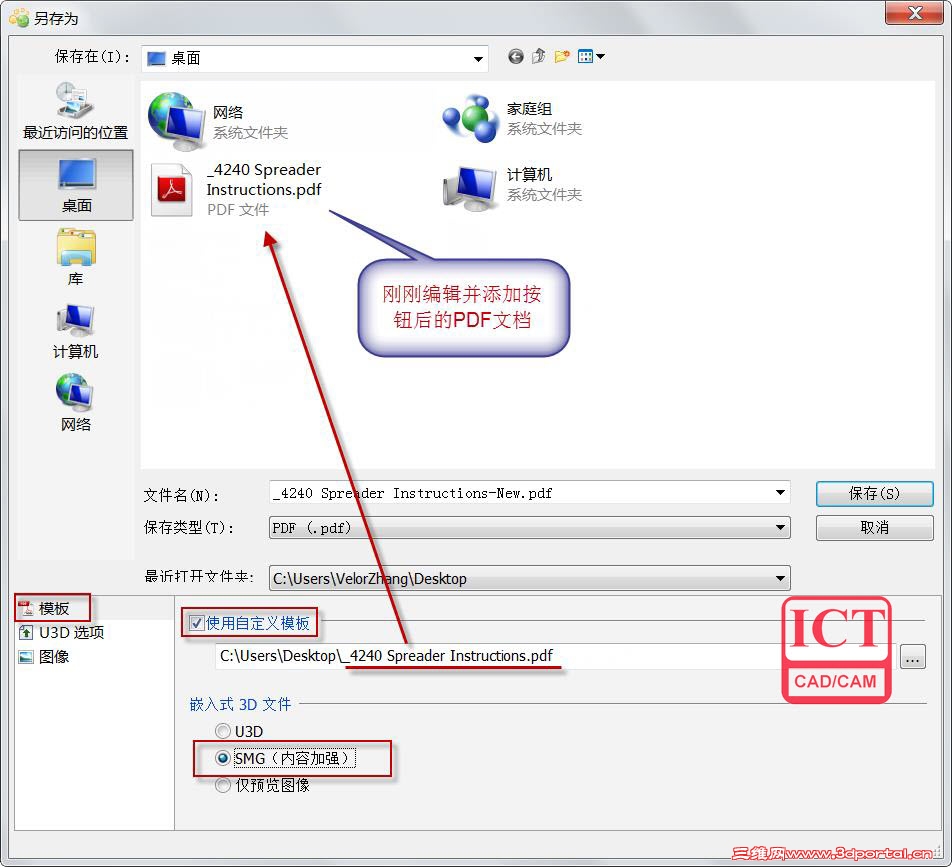

2. 设置发布选项，并保存
) r0 n/ Y/ v3 Q8 c/ H0 r" o B

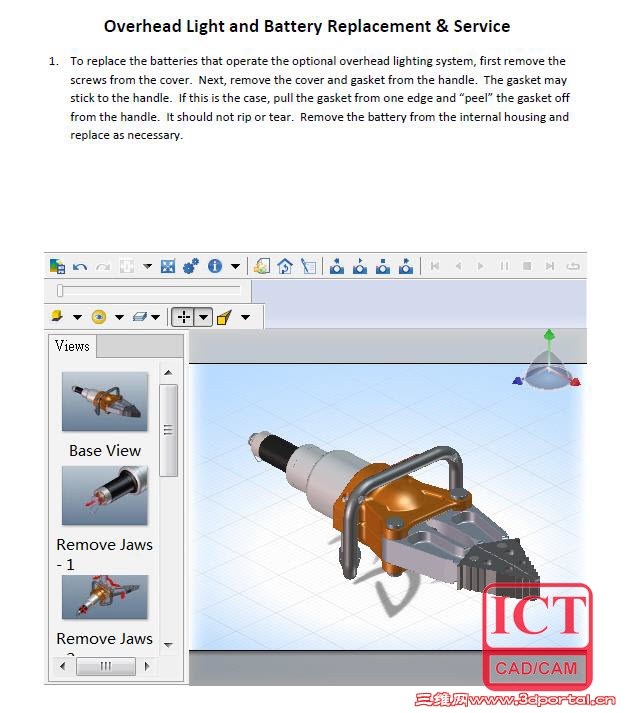

, r- T& t5 K# G$ S1 o 最后，笔者在写这边文章，希望能帮助使用SOLIDWORKS Composer的爱好者，其次，从另一方面，让大家了解一下3D PDF 在SOLIDWORKS Composer中的应用。如大家有更好的建议，欢迎向我们提出与互动。
9 S- W: ^' f7 y9 f8 ]
% s, ^& e; _1 T) H* Y( G以上信息由智诚科技ICT公司提供，转载请注明！
