实体引用功能与SolidWorks版本

骚丽的蜗壳丝 · 发表于 2015-7-14 16:46:52

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由骚丽的蜗壳丝于 2015-7-14 16:49 编辑

我有个模型，都是曲面做的，就是没有厚度的壳体

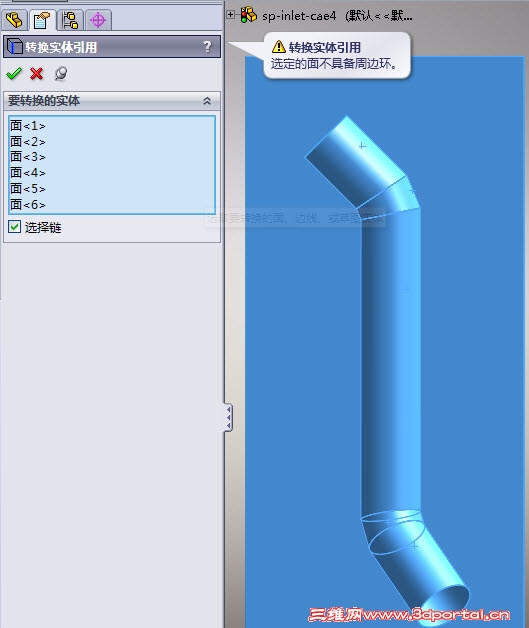

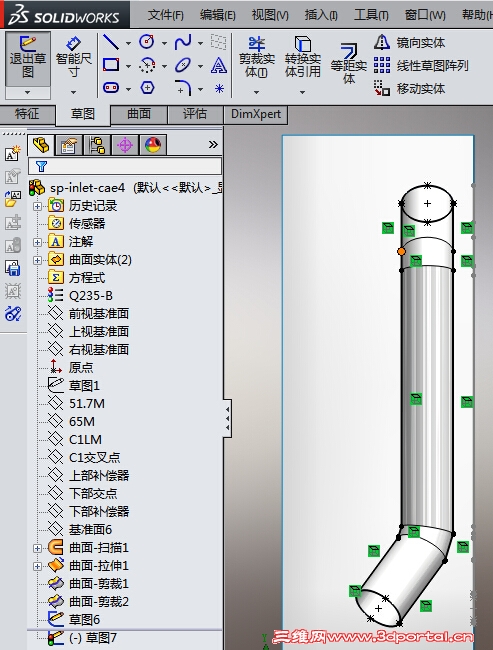

别人用实体引用命令可以把曲面投影到平面，而我做，软件提示面不具备周边环，

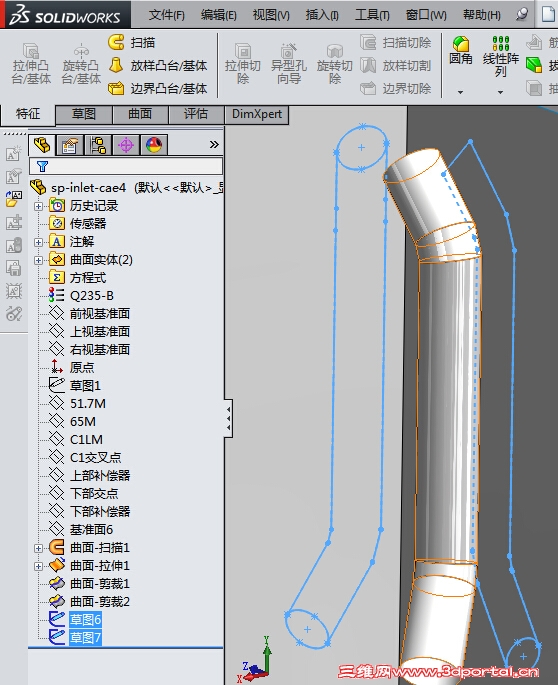

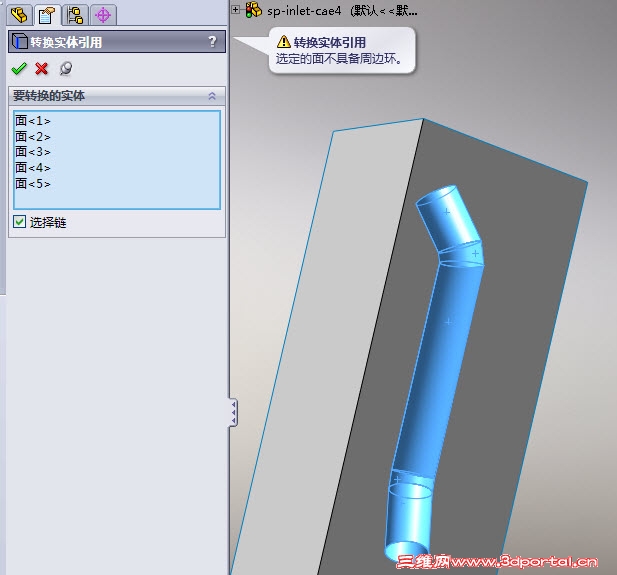

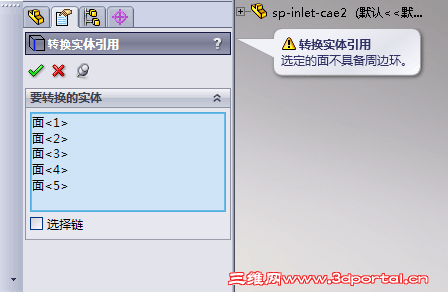

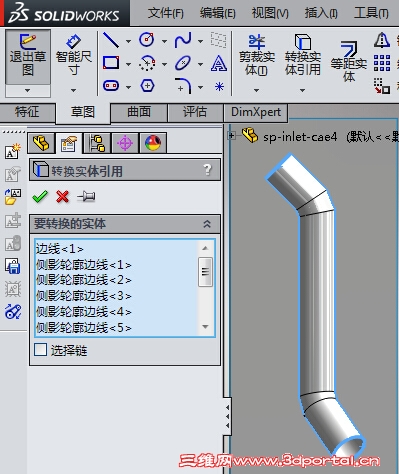

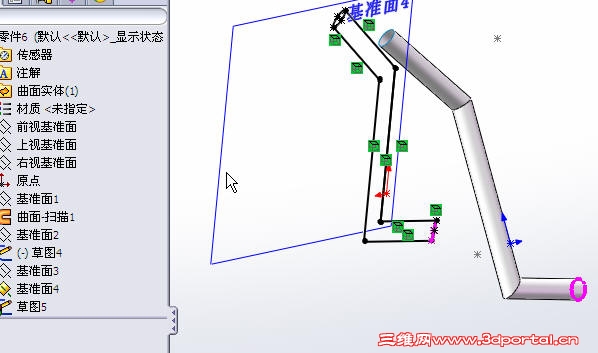

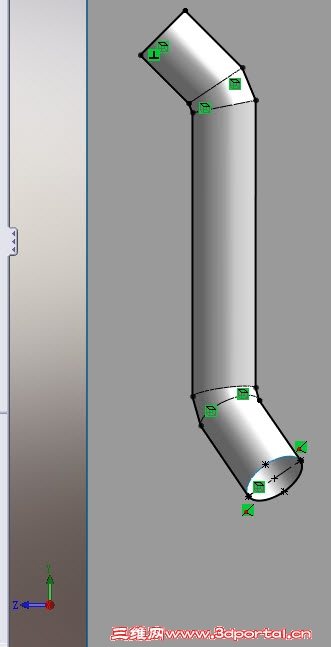

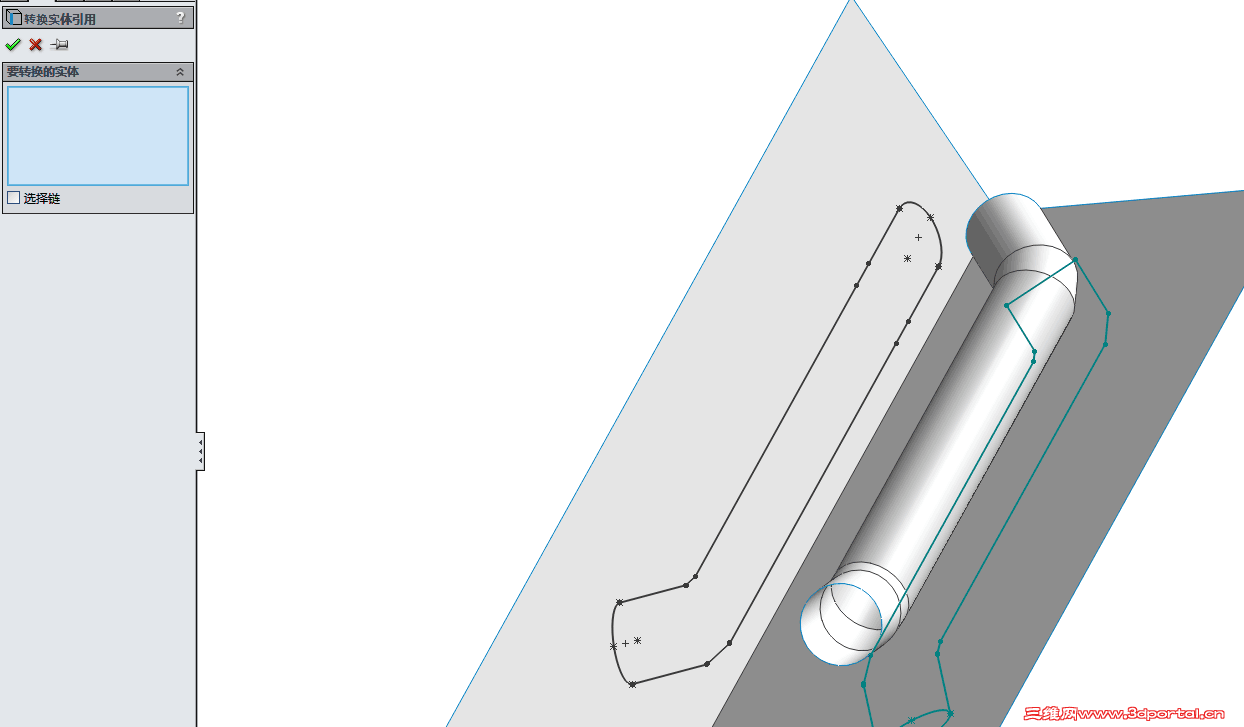

怎么回事，我版本2010，别人用的是 2015，第一个图片是别人的截图，我是第二个图片
他说让我选择边线，我认为壳体没有边线啊，都是面，我怀疑是不是2010不支持这个功能，而2015这个功能增强了？？、

阿帕奇 · 发表于 2015-7-15 08:28:56

壳体没边线，难道是无限大的面吗？

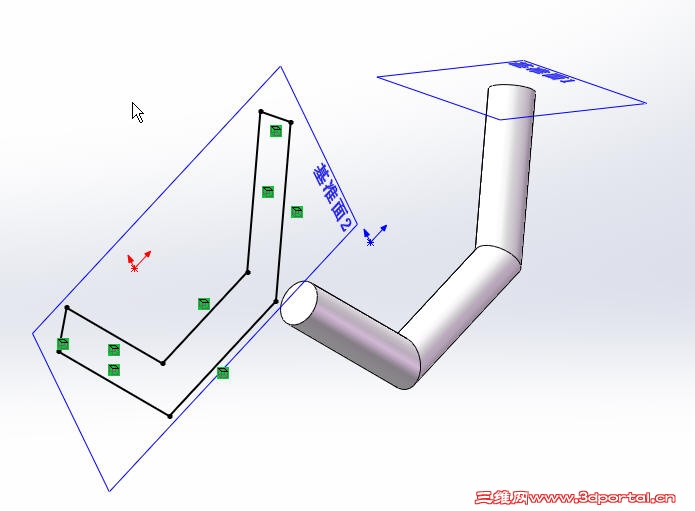

liuzyao · 发表于 2015-7-15 08:36:40

球形殼體的邊線呢？

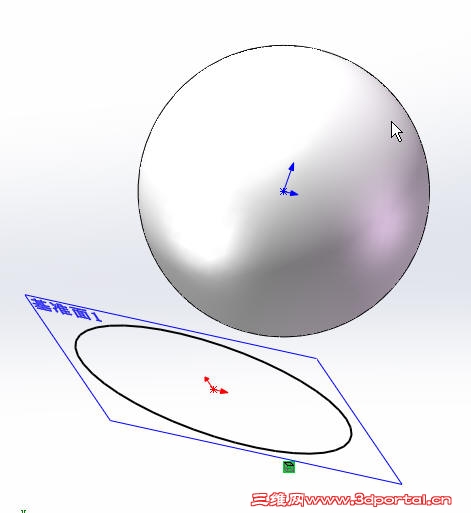

gld123 · 发表于 2015-7-15 08:47:59

本帖最后由 gld123 于 2015-7-15 08:51 编辑

2楼说的很明白了，选边线

骚丽的蜗壳丝 · 发表于 2015-7-15 09:06:43

我猜那个人做的方法应该是这样的：
第一步.把模型表面与基准面做分割线，
第二步.把管道表面的分割线投影到草图平面
因为曲面的母线是无法直接选择，只能先用分割线工具，得到母线及其他边线，然后才能把这些元素投影到平面
下面是我录制的视频，但是好像分割线不能隐藏，与那个人做的结果有区别，他的管道表面是没有分割线的，不知道还有什么简单方法。

gld123 · 发表于 2015-7-15 09:51:57

骚丽的蜗壳丝发表于 2015-7-15 09:06 static/image/common/back.gif
4 V" c4 l( f. R( r- f7 v" u- T% W我猜那个人做的方法应该是这样的：( L: a: s3 l6 L% |7 p) l
第一步.把模型表面与基准面做分割线，. u% s: ~6 `' w- E* f c9 S, ]
第二步.把管道表面的分割线投影 ...

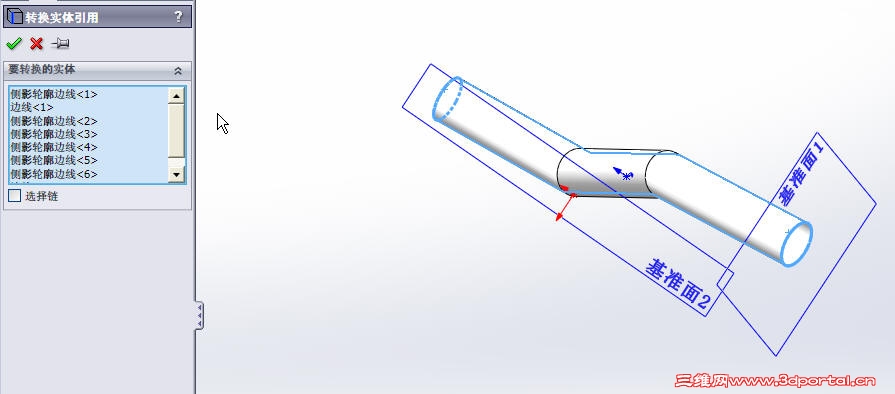

不用分割直接，直接实体转换

骚丽的蜗壳丝 · 发表于 2015-7-15 10:20:59

本帖最后由骚丽的蜗壳丝于 2015-7-15 10:23 编辑

楼上是用哪个版本
2015-7-15 10-22-47.jpg

抒怀新 · 发表于 2015-7-15 10:22:16

楼主有没有将视图正视后，按照2楼天花板的方法试一试？

骚丽的蜗壳丝 · 发表于 2015-7-15 10:24:22

抒怀新发表于 2015-7-15 10:22 static/image/common/back.gif# {( D# ?- y N$ N
楼主有没有将视图正视后，按照2楼天花板的方法试一试？

骚丽的蜗壳丝 · 发表于 2015-7-15 10:26:50

阿帕奇发表于 2015-7-15 08:28 static/image/common/back.gif2 X! ]: M- O' |# L( X g
壳体没边线，难道是无限大的面吗？

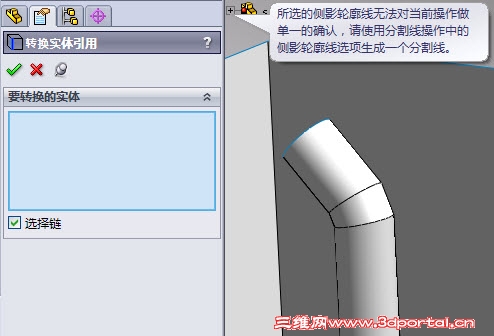

出现你说的符号时，提示不行啊
那个符号在截图时候，会消失

gld123 · 发表于 2015-7-15 10:41:28

本帖最后由 gld123 于 2015-7-15 10:43 编辑

骚丽的蜗壳丝发表于 2015-7-15 10:20 http://www.3dportal.cn/discuz/static/image/common/back.gif
) n8 _& v% m) J楼上是用哪个版本

2012版，跟版本没关系，2010版也行，你为什么选面？要选线。

骚丽的蜗壳丝 · 发表于 2015-7-15 10:46:07

哪里有线啊，我按照天花板的方法，出现那个绿色符号，但是不行

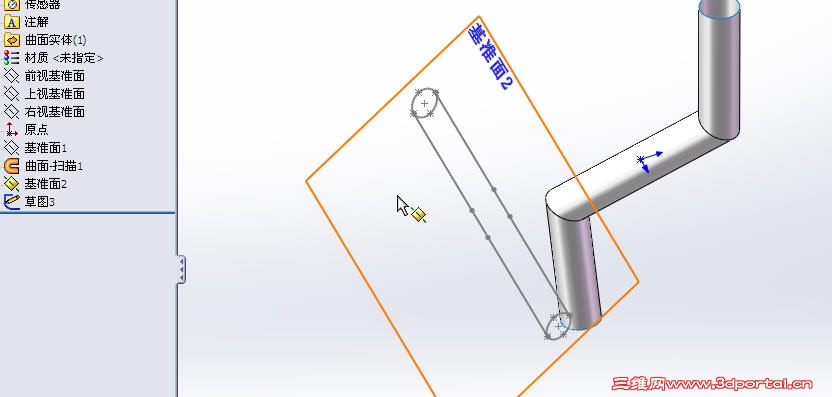

gld123 · 发表于 2015-7-15 10:51:44

本帖最后由 gld123 于 2015-7-15 10:58 编辑

我知道你的问题所在了，你建基准面后，模型少量旋转一下，不行再转，直到选中边线为止。尽量使模型与新建草图垂直。

骚丽的蜗壳丝 · 发表于 2015-7-15 11:08:17

gld123 发表于 2015-7-15 10:51 static/image/common/back.gif1 r9 w3 H& v8 M+ Z' X8 F
我知道你的问题所在了，你建基准面后，模型少量旋转一下，不行再转，直到选中边线为止。尽量使模型与 ...

我以为软件可以自动得到这个图形呢，而你们都是自己手工画草图来做的

抒怀新 · 发表于 2015-7-15 11:09:48

楼主上传模型可以吗

骚丽的蜗壳丝 · 发表于 2015-7-15 11:12:35

抒怀新发表于 2015-7-15 11:09 static/image/common/back.gif, `1 ~$ F1 W# e& O5 c3 ]
楼主上传模型可以吗

sp-inlet-cae4.rar (60.5 KB, 下载次数: 12)

抒怀新 · 发表于 2015-7-15 13:17:01

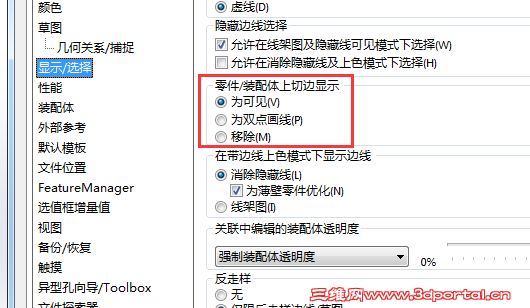

应该就是用分割线命令完成的，至于你说的那个人表面没有分割线，有可能和设置有关：

顺便问下，楼主是做检具的？

骚丽的蜗壳丝 · 发表于 2015-7-15 13:21:59

我试过了，用实体引用，有些线条可以，有些不行，这样只能手工补线了，
我是学机械的，毕业10年了，我做工程设计工作，想用这个来做大型设备、管道迎风面积，比较快，
用SolidWorks6年了

骚丽的蜗壳丝 · 发表于 2015-7-15 13:38:03

我试过了，用实体引用，有些线条可以，有些不行，这样只能手工补线了，
我是学机械的，毕业10年了，我做工程设计工作，想用这个来做大型设备、管道迎风面积，比较快，
用SolidWorks6年了

dragon1108 · 发表于 2015-7-15 14:08:30

骚丽的蜗壳丝发表于 2015-7-15 13:38 static/image/common/back.gif. ]1 }0 M' K8 e: P4 O! q" G1 {
我试过了，用实体引用，有些线条可以，有些不行，这样只能手工补线了，- Z" Q% f" S$ J; w( l, f
我是学机械的，毕业10年了，我做工 ...

做的哪类工程？

gld123 · 发表于 2015-7-15 14:55:51

骚丽的蜗壳丝发表于 2015-7-15 13:21 static/image/common/back.gif" I, I* y: F6 a) o3 q* B6 E: P1 ]' C
我试过了，用实体引用，有些线条可以，有些不行，这样只能手工补线了，) x" m# D% Z; f; r. [( {3 m
我是学机械的，毕业10年了，我做工 ...

肯定都行，没有不行的。你多体会体会

sunrays110 · 发表于 2015-7-15 15:13:31

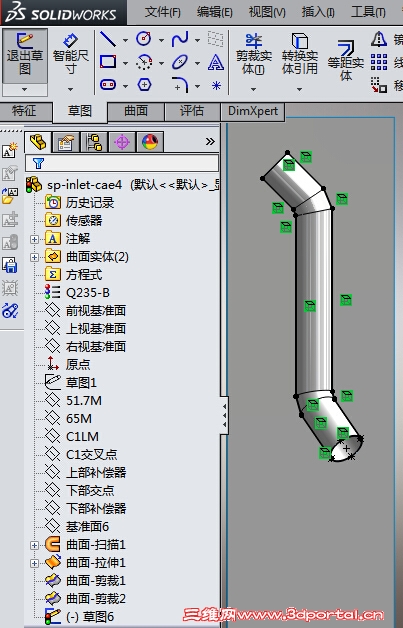

完全可以啊，楼主

在平面上新建草图，然后点转换实体引用，再点击你所需的边线即可。

骚丽的蜗壳丝 · 发表于 2015-7-15 16:33:14

抒怀新发表于 2015-7-15 13:17 static/image/common/back.gif; A+ |2 n) B) @( K2 O3 q
应该就是用分割线命令完成的，至于你说的那个人表面没有分割线，有可能和设置有关：7 v1 K" l/ p" L$ o5 Q

+ R# n. K$ _9 @( M( {顺便问下，楼主是做 ...

我的选项是可见的，但是不是每个母线都可以用实体引用，不知道你们是不是每个都可以用

骚丽的蜗壳丝 · 发表于 2015-7-15 16:34:03

dragon1108 发表于 2015-7-15 14:08 static/image/common/back.gif, I9 p7 R4 c0 }6 t4 r
做的哪类工程？

发电项目设计

骚丽的蜗壳丝 · 发表于 2015-7-15 16:37:47

寂静天花板发表于 2015-7-15 13:21 static/image/common/back.gif
; P- A' }8 B$ l1 P/ J% f2 l转换实体引用可以正常使用

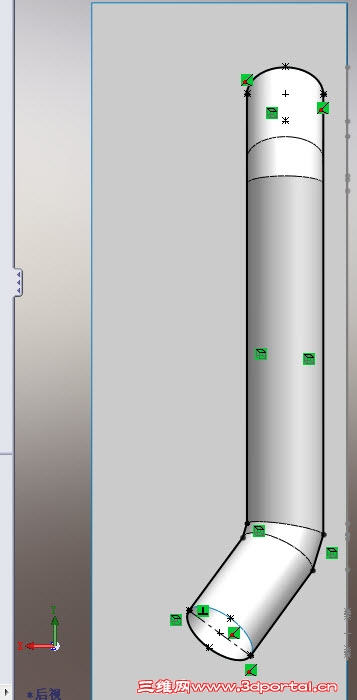

我做的两个草图，里面有些线条是自己画出来的
