结构件自动剪裁后与实际差别大怎么处理，附图

啥都没准

, P" ^& _! h  x- q



% k3 J# W( W! J
. o; I1 c8 ~' g* r) g5 F0 F: X5 V

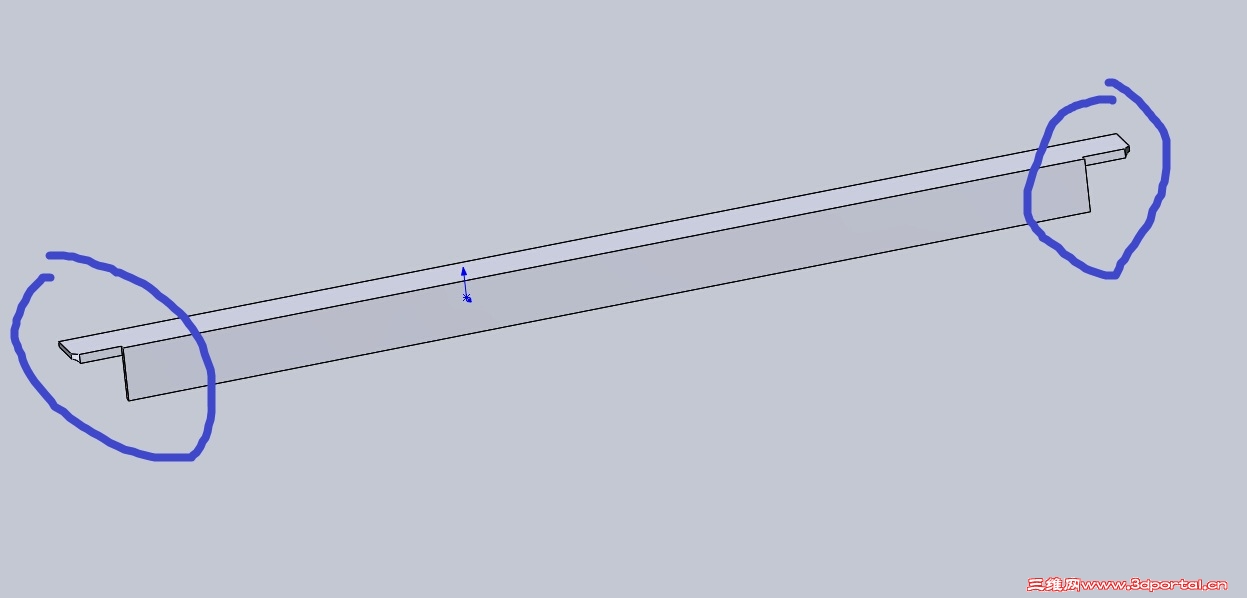

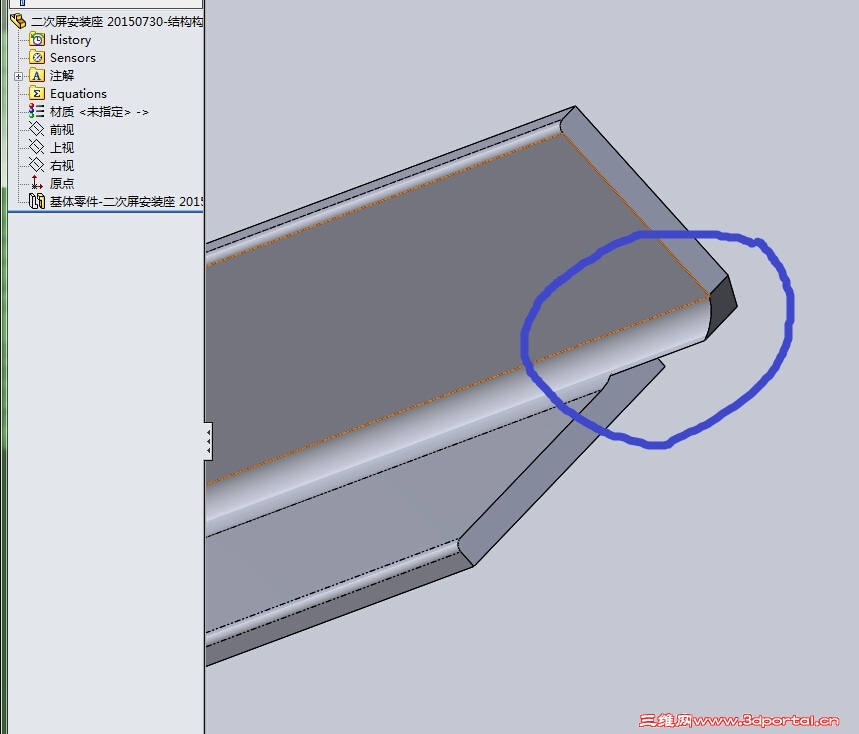

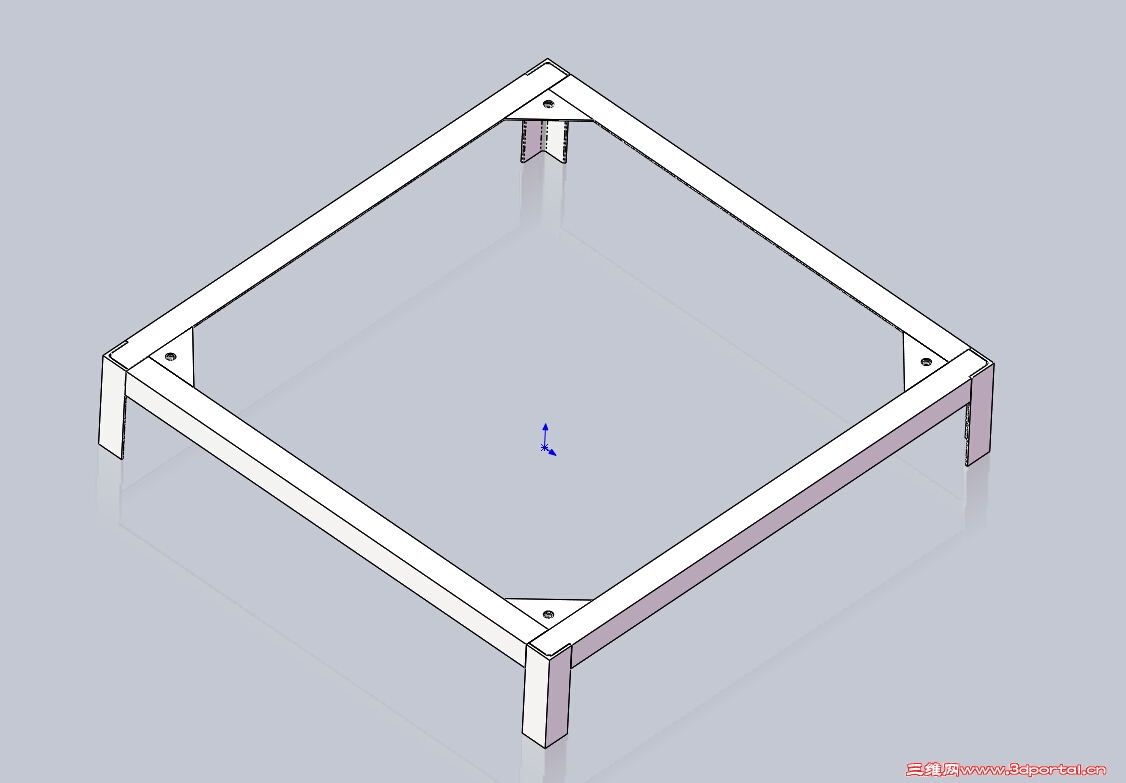

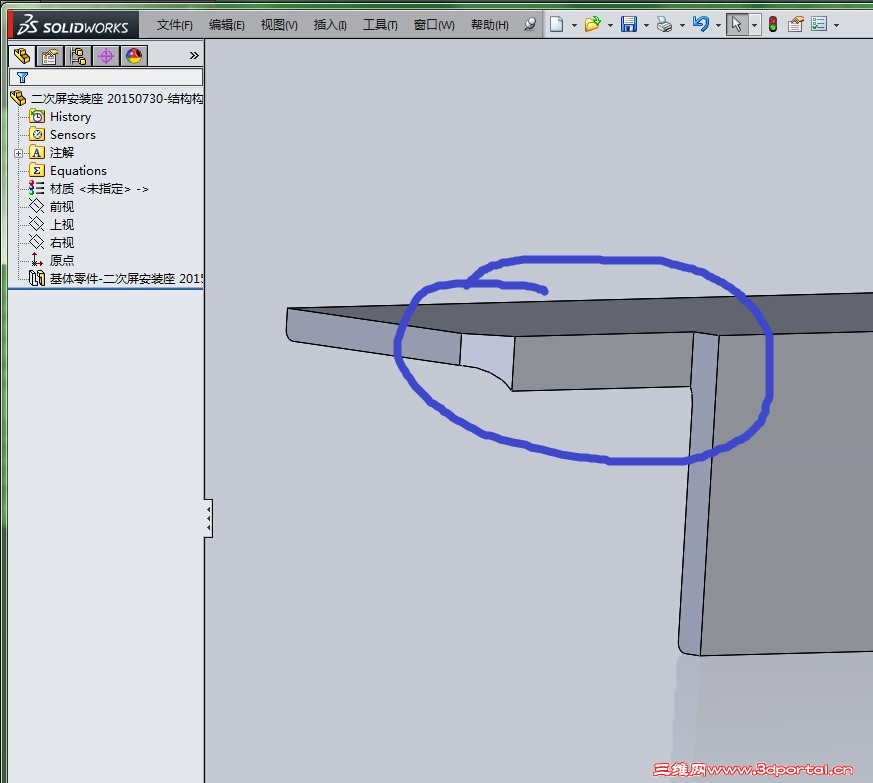

$ }" e0 J8 V' K/ L如图，机构件剪裁后，如果需要单独出下料及零件图时，蓝色圈处和实际不符，大神门怎么处理的，3Q
* P8 P, \4 Q1 x6 ]

. H) |: f2 g- k: V( Q' C' D4 d如图，机构件剪裁后，如果需要单独出下料及零件图时，蓝色圈处和实际不符，大神门怎么处理的，3Q
! o1 c6 ^+ E) P* |) T+ L

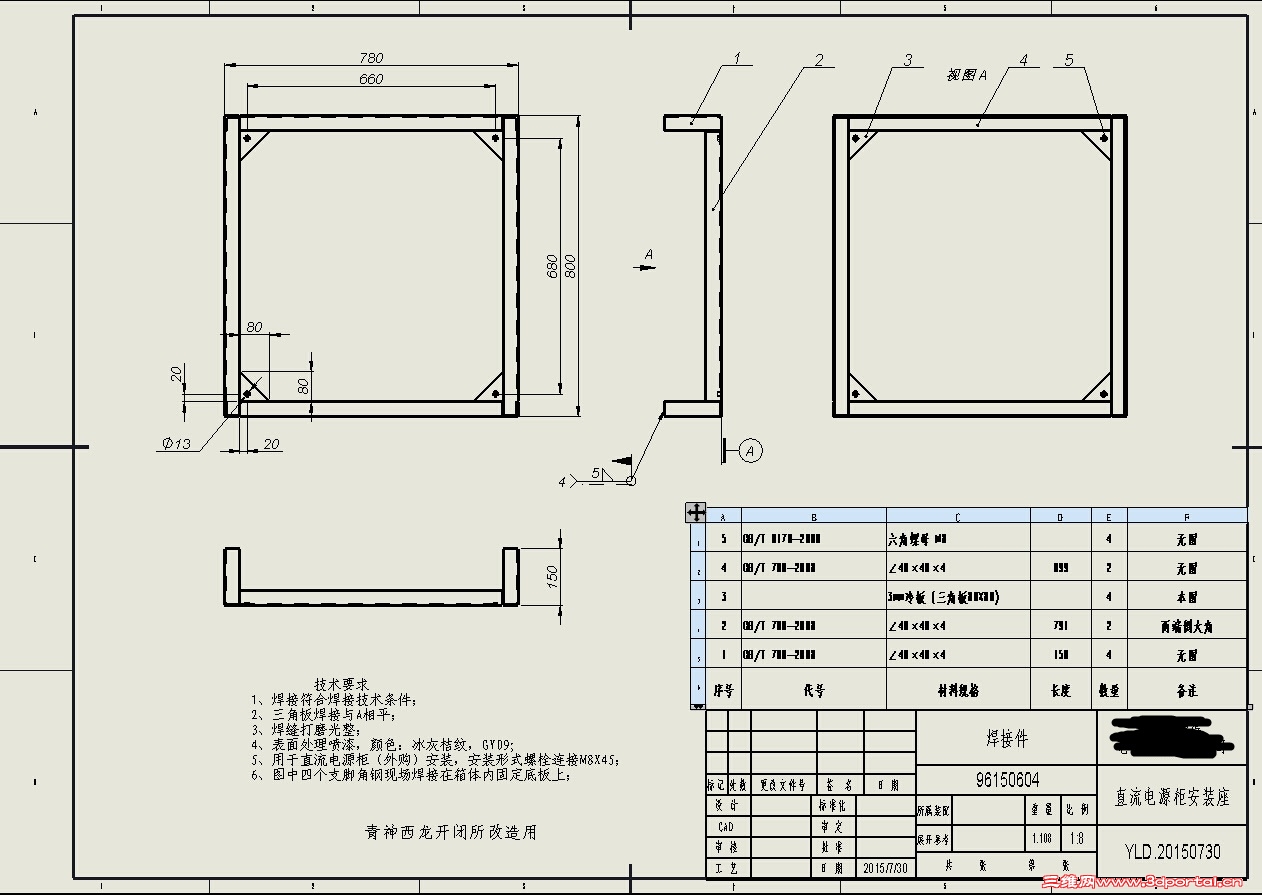

因为一直没找到好的方法，我都是没有出零件图，直接在总图上说明的下图

# ~; {  r) m4 _  M
. K; L5 ^' g* B3 B5 {+ ]( X5 I

# {: X2 P( y& ?& Z

0 _- ?# U2 ~+ q) Y5 |

7 K! _" ~& o5 y: q% V& o+ w
6 O# }! s- d# n" b$ _9 ?
1 h' d; y" ?% q3 s; f/ h- s

xflhf

肯定会跟实际有所出入的。工人师傅加工的时候，不可能做到连接部位严丝合缝，有些缝隙，焊接的时候就可以用填充起来。保证外形尺寸和整体强度就没啥问题了

啥都没准

xflhf 发表于 2015-8-4 15:41
肯定会跟实际有所出入的。工人师傅加工的时候，不可能做到连接部位严丝合缝，有些缝隙，焊接的时候就可以用 ...

你没有理解我的意思，我的意思是剪裁后的角钢出工程图时，剪裁位置怎么处理?

xflhf

寂静天花板 发表于 2015-8-4 20:14
/ F  @4 _9 V/ E, |, n, _有什么不对吗，难道不应该是这样吗，你口口声声说实际如何如何，但请问你说的实际在哪呢。

, s' c, u# ~2 e) H大神，实际在你这里，不在我这里

方外有圆

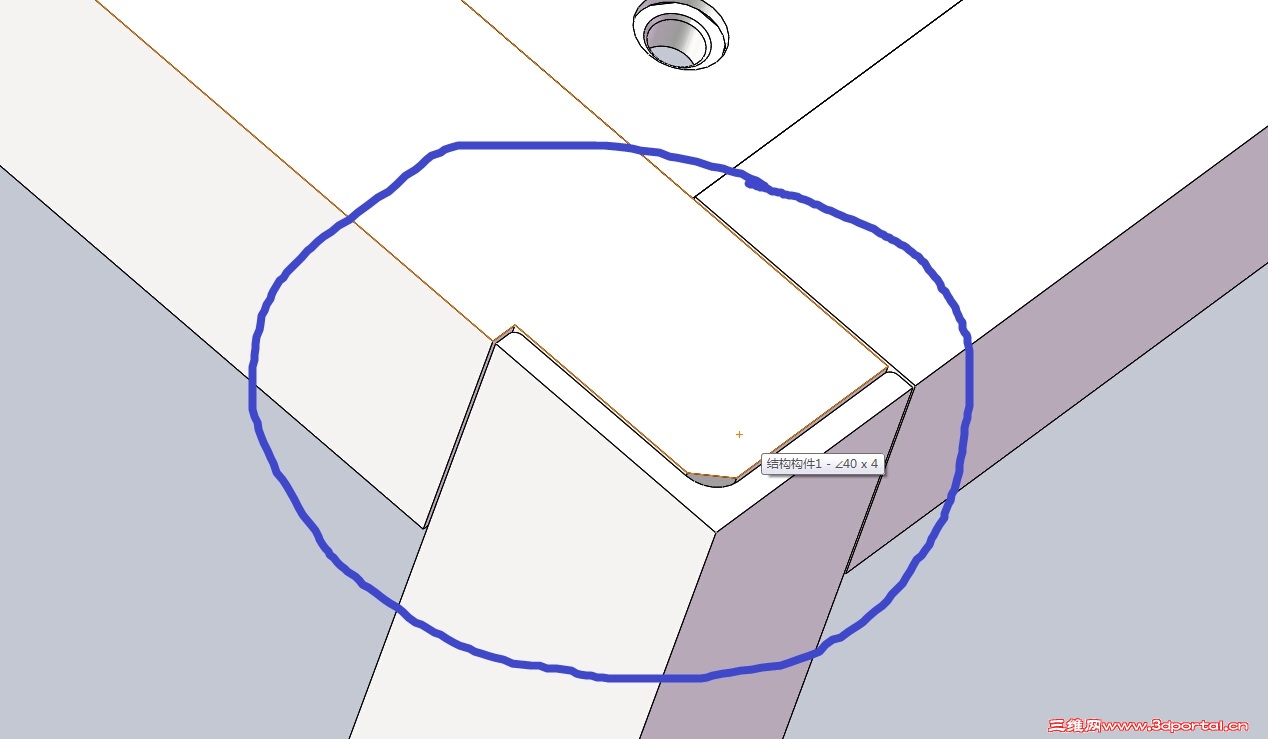

个人觉得：角上从一个方向裁剪下来的后的样式就是楼主那样的，因是个圆角，而不是直角。楼主想单独把突出来的圆角边剪掉，估计得二次裁剪。实际生产与软件个人感觉都是没有问题的。

wwwzzzvvv

如果没有特出条件或工艺约束的情况下，直接把框架图给加工者即可……

阿帕奇

因为是执行的布尔运算

不靠谱的江静

没事的，直接把框架给车间就行了，你在这考虑这么多没用的。。
2 y( O& n6 V0 c& V车间一看就明白，焊接结构，不必拘泥于太小的细节。

啥都没准

Atropos′ 发表于 2015-8-5 11:02
没事的，直接把框架给车间就行了，你在这考虑这么多没用的。。
$ e/ c& z' ^; {, m9 F1 V车间一看就明白，焊接结构，不必拘泥于太小 ...

主要是，框架焊接前，有些型材需要提前钻孔，冲缺等，要出零件图，总图是SW出，零件都是用cad草绘的，哎，总之不是很方便

啥都没准

wwwzzzvvv 发表于 2015-8-5 09:22
0 p& [0 a1 y) \$ ^% K如果没有特出条件或工艺约束的情况下，直接把框架图给加工者即可……

主要是，框架焊接前，有些型材需要提前钻孔，冲缺等，要出零件图，总图是SW出，零件都是用cad草绘的，哎，总之不是很方便

啥都没准

方外有圆 发表于 2015-8-5 08:58
6 c/ I; t* F* c6 ^: g个人觉得：角上从一个方向裁剪下来的后的样式就是楼主那样的，因是个圆角，而不是直角。楼主想单独把突出来 ...

# p0 l( D2 y7 Q- P' q1 K" M' b你说到点子上了，就是出零件图的时候，那个圆角处不好处理，我通成是总图用SW出图，零件转到CAD草绘

不靠谱的江静

啥都没准 发表于 2015-8-5 11:50
! [. o. u* ~) f/ c, p$ ?3 [主要是，框架焊接前，有些型材需要提前钻孔，冲缺等，要出零件图，总图是SW出，零件都是用cad草绘的，哎 ...

) G  a' m  p7 }选择实体和相对于模型这两个命令，试过没？

不靠谱的江静

啥都没准 发表于 2015-8-5 11:50
4 D* A6 E% L5 ?' N9 T% V主要是，框架焊接前，有些型材需要提前钻孔，冲缺等，要出零件图，总图是SW出，零件都是用cad草绘的，哎 ...

选择实体和相对于模型这两个命令，试过没？

方外有圆

啥都没准 发表于 2015-8-5 11:51
你说到点子上了，就是出零件图的时候，那个圆角处不好处理，我通成是总图用SW出图，零件转到CAD草绘

如果就只想在工程图里把意思表达出来，你大可不必转到CAD里去做，建议在SW工程图里:1：把你不想要的线条隐藏，2：把工程视图转换成草图，就可以自行编辑，个人建议仅供参考。
