装配体工程图中明细表内的图号如何自动填入对应的零件工程图？

努力到无能为力

最近到一新单位工作，设备建完模后，出总装明细表，所有零件图的图号都在上一级装配体（或子装配体）里编制好。当出零件图时，工程图图号一栏会自动填入该零件在上级装配体明细表里命名的图号。
请问老师们，这样的属性是怎样编制的？
总装配里零件的数量是来自于模型不会错。要如何编制零件工程图里“数量”栏的属性，才能自动链接到上级装配体明细表中的“数量”？
; j9 p* {3 P* k+ R- f; M

不靠谱的江静

0 D: O* `1 t6 T( V看了大鹿的评论。。。原来我被妥妥的误导了。。。
* w9 x9 x7 L/ F% ^% A" r

贝尔电气

又学一招了
: O5 T/ L/ n2 D# T. E0 b, H

liuyong453

兄台终于又出来了。

不靠谱的江静

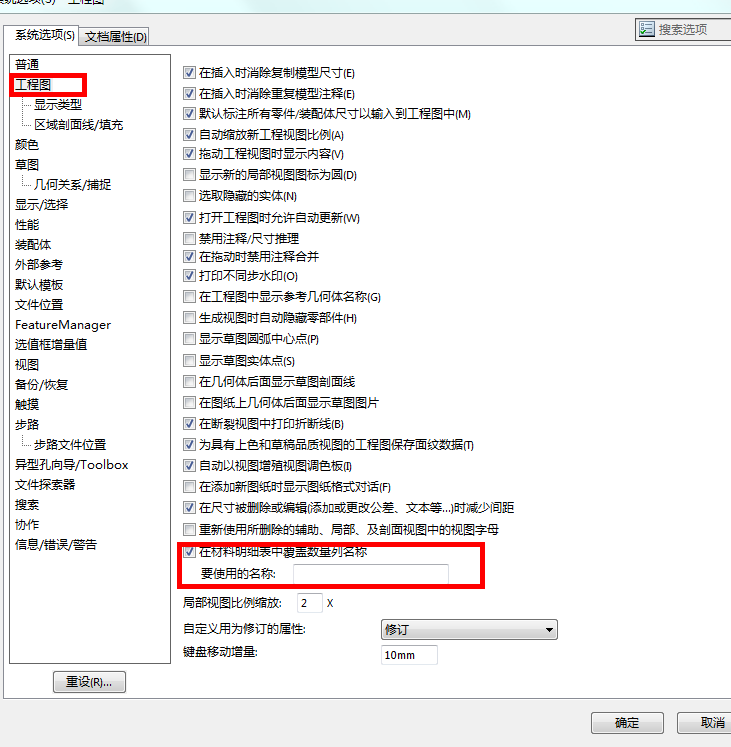

寂静天花板 发表于 2015-9-4 08:51
你这个所谓的提示简直是坑楼主，请问你验证了这个功能的实际意义了吗。这个功能的唯一作用是修改明细表的 ...

) ^; s8 ~8 ]  w6 G  p2 C' `7 \' T我只是猜想，是不是可以通过更改数量列来间接更改零件图号，
我最后说了，“有空试一下，说不定可以”

大鹿

4 N$ D) E1 S8 L( W5 w  i
估计楼主所指的『图号』是明细表最左边的那一栏。

% \8 `1 g& b$ X7 N* n" j" U+ f0 ^该栏叫什么名称也好，例如『序号』、『球号』或『项目号』，
/ G$ e. S7 b: c& }. Z8 C- Y也绝对不可称之为『图号』或『零件号』的。

啥都没准

这样的模板，论坛一搜一大把，有这功夫下载一个好好研究一哈……

板上沙丁鱼

装配图材料明细表的数量是自动生成的吧，零件图没必要标数量

努力到无能为力

首先感谢各位坛友的回贴支持！
但我还是要再重述一下：
常规做法是，零件的图号是在零件模型的属性里手动填制是吧！如果要求从零件工程图总表的里，根据图号能一眼分辨出该设备有多少个子装配体，有多少级子装配体，每个子装配体下有多少个零件，有多少个子装配体，在这种环境下，在每个零件属性里编制工程图号，这个工作有多烦琐，我就不细述了。
' @; m% I: _- T4 Y现在我来叙述一下从装配体的材料明细表里填制工程图号的优点：
1：出工程图一般都是在总装体完成评审后，开始出零件图的（或者说是填图号）。装配体图号的末尾一般都是“-0”或“-00”，而零件图号末尾数一定是数字。
# S( X. B$ u/ z9 k9 e* l6 b2：装配体材料明细表里各行的零件和子装配体是可以排序的，点开材料明细表左侧图标栏，一眼就能分辨出栏中的文件名是装配体还是零件或是外购件！
. K0 y$ J( m& Q4 j3：排序，直接把本装配体内的子装配体全部逐行顺序排列，再把零件按自己的要求也逐行顺序排列，并逐行按自己的企标图号规则编号；其它的采购件和标件也如此集体排列。这样规整又直观，也不费事。对吧！这样有什么好处呢，当你另存为电子表格文件，分类整理的时候，优势就出来了。第二个好处就是，当设备在进行调试的时候，突然需要在某子装配体上加一个零件时，图号编到什么号了呢，不急，直接打开该装配体的材料明细表，一眼就能发现那个没有图号的文件行，点住图标直接拖到所属零件行的末行，该编什么图号是不是很清晰明了，图号完全不用备案或另作记录也不会出错了。第三好处，直接从工程图材料明细表里逐个打开零件出工程图，（注意，这个零件的工程图号一栏是不用填写图号的，因为会自动从装配体的材料明细表链接到该零件工程图。）这样出工程图，遗漏工程图的几率会大大减小。第四好处是：打印出图时，和出工程图一样的顺序打印，这样打印出来的图纸整理是不是很方便！我们要求图整理的图纸顺序是这样的：总装图--零件图-第一个子装图-子装零件图--第二个子装图-第二个子装零件图。。。
  好了，言归正转了，问题的关键是，如何在零件工程图的图号栏与装配体的材料明细表的图号栏（代号）建立链接。让材料明细表里的图号自动链接到零件图号栏？
请不要说不行或不可能，因为我正在用，只是不知道其所以然。我想知道链接方法后，把装配体里的零件数量链接到零件图里。（我知道这样不科学，也不合理，但在某种特定的环境下，却适用。请不要纠结，我只想知道链接的方法）

何笑我

第一，明细栏里做好链接，存成模板，在明细表里的图号那一栏直接往里填就行，选择不断开链接，图号就自动存进了零件图的属性里。
第二，零件图里填数量是可笑的，只能说你们公司实在太小了，估计技术员不超过三个。

阿帕奇

无友 发表于 2015-9-6 23:24
3 j+ ~0 A) V% x/ p首先感谢各位坛友的回贴支持！
但我还是要再重述一下：
常规做法是，零件的图号是在零件模型的属性里手动 ...

. i# y% e/ T+ f) Y  x! [扩充15楼·的·第一点
' D2 A8 Q2 O7 l- a是可以做到的。明细表图号这一项要有对应的3D模型这一项属性（在sw中在哪个里面赋值是没有先后顺序的），然后工程图再引用模型这一项属性即可

Jaym的独奏

何笑我 发表于 2015-9-7 08:24
第一，明细栏里做好链接，存成模板，在明细表里的图号那一栏直接往里填就行，选择不断开链接，图号就自动存 ...

第二点，为什么是可笑的？

狂人乙

图号问题，如15楼说的可以做到，好多人也正在用。
- d( @$ X( f. O% s零件图链接装配图数量一直没有用过，好多人也讨论过，我觉得在零件图里加数量是为了生产方便吧，但是逻辑上不太好，因为可能某一个零件不止属于一个装配体，如果它属于两个或两个以上的装配体，这个数量就不好确定了。如果只是为了生产看图方便的话也有不太严谨的地方，因为很多时候一个装配体我们不止加工一套，可能一次会生产多台套。比较好的做法是每次生产在图纸以外再附上一个零部件加工数量明细表。还有可能我们也会遇到某个零件要单独加工备件或补充件，这时候再拿出带数量的图纸去加工还要把数量改掉。
0 O* E9 S6 ]' _0 h" u& A某种意义上说图号和零件是一一对应的，但是数量和零件就不能一一对应，所以图号可以使零件的属性，数量最好不要和零件链接。

个人意见，仅供参考。

杨成武

寂静天花板 发表于 2015-9-4 07:49
/ i+ \: v. d( S0 s9 h+ b7 d) {5 s关于善于第二个问题，零件图的标题栏中不填写零件数量，这是业内常识，与软件什么功能无关，在其它论坛及本 ...

' I0 f" C) T$ B3 ?$ i+ ]现实做设计的人一定要把数量做到图纸里面，除非你是大企业，至少我进的几个公司都是这样的，基本都是同步BOM表格的参数。这个问题普遍存在，不信你问一下200个人一下的私营企业看看是不是这样的。

何笑我

Jaym的独奏 发表于 2015-9-7 22:02
第二点，为什么是可笑的？

8 d/ A" R; P, P( D' E你们的图纸有存档吗，有做过标准化吗，你们有系列化的产品吗？

杨成武

寂静天花板 发表于 2015-9-9 10:21
1 B  K6 `* i' w+ X. y18楼的回答你看不懂吗，莫非贵司没做过系列化，成套设备吗

: t5 b# D' H7 Y! K# H$ m我们行业都是这样的，可能只有像浩友夫和克尔布斯这样的大企业才会做标准的，其余的，像广东，力源，鸿鸣，温州，正润，中科，这些都是我说的。

Jaym的独奏

何笑我 发表于 2015-9-9 09:43
) X6 h0 R- P1 q4 O0 U1 W% n$ A* K$ T你们的图纸有存档吗，有做过标准化吗，你们有系列化的产品吗？

& [. Q' P( I2 V% G/ m& R有。求解释

何笑我

Jaym的独奏 发表于 2015-9-9 22:51
& h/ i3 K" \. f! O: T有。求解释

: K* m& u3 T3 `! }) O9 [那你们借图时是怎么处理的

Jaym的独奏

何笑我 发表于 2015-9-10 08:01
那你们借图时是怎么处理的

: h% H- S, l0 o" |在图纸上把数量改掉，注明是借用

何笑我

Jaym的独奏 发表于 2015-9-10 22:41
, C8 |. X- l$ ?5 u; b- }8 A- N1 t$ H在图纸上把数量改掉，注明是借用

数量是写总数量，还是写单套的数量
! }( S( F2 k* v" l$ A
如果写单套的数量，谁来确定总数量

何笑我

Jaym的独奏 发表于 2015-9-10 22:41
在图纸上把数量改掉，注明是借用

2 ^  n, n! I, J你们在零件图上的数量标的是单套的数量吧，那么总数量谁来控制？

阿帕奇

何笑我 发表于 2015-9-12 08:27
7 B5 K, v' q% |! [4 N, b你们在零件图上的数量标的是单套的数量吧，那么总数量谁来控制？

7 a' {  d' ^( h& e有的公司就是生产单套的，最多也就两套。我见过
9 _9 P0 Y( X5 I0 j) P非标的多

Jaym的独奏

何笑我 发表于 2015-9-12 08:27
你们在零件图上的数量标的是单套的数量吧，那么总数量谁来控制？

0 R# w& K% [; L" N' j, o" s" x不知道是不是一样。这边的图框里边有数量，还有总数量的位置。总数量由设计人员来确定。

冉冉升起liu

狂人乙 发表于 2015-9-8 16:49
图号问题，如15楼说的可以做到，好多人也正在用。
( z& i7 H" P. }, Z& C零件图链接装配图数量一直没有用过，好多人也讨论过，我 ...

1 {. K9 h" l) y. |, m5 w3 a个人觉得18楼说的很有道理，想必他在工作中一定思考过这个问题，领会很深刻，不过我在工作中也遇到过此类问题，首先我要明确零件图纸按国标的话是不应该有数量栏的，但是去别人厂子参观确实见过他们的零件图纸确实有数量栏，并且他们标的数量是一台（套）所需数量，不止一个厂子是这样做的，他们基本没有批量生产 ，并且一般都是客户定制，属于非标的范畴，

冉冉升起liu

如果楼主真想加数量栏也不是不可以的，你可以联系我，也许能帮到你QQ1920425561
