[求助] 求大侠指点下SW钣金多实体出工程图

[复制链接]
发表于 2015-9-17 08:27:31 | 显示全部楼层 |阅读模式 来自: 中国广东东莞

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

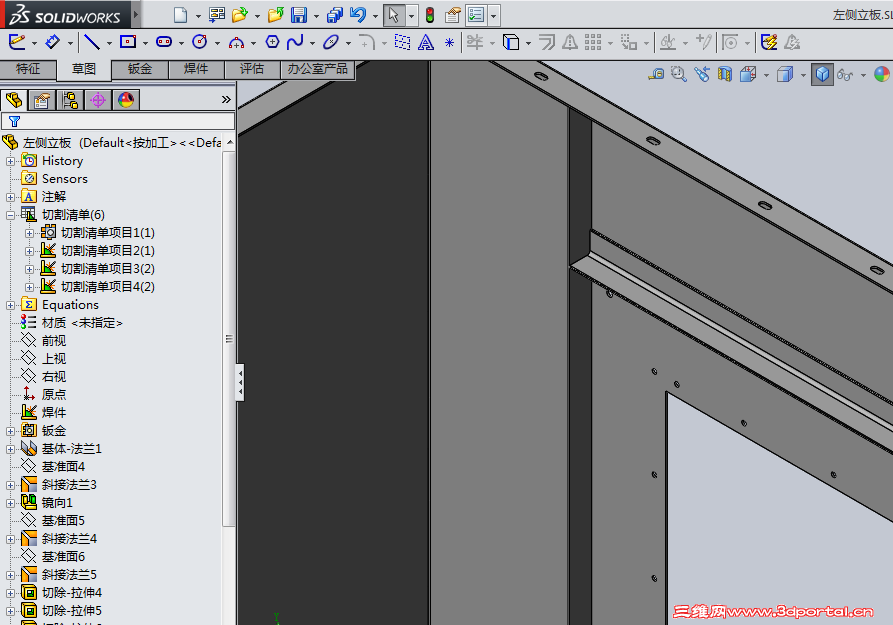

如图,最近在做一套钣金拼装焊接的零件。如果用装配体建模的话,操作繁琐,要切换不同的零件,也容易出错。而采用多实体建模,可以很方便的完成,而且修改也很方便。但是在出工程图时遇到了一个问题,每个实体需要出一张工程图,但是实体切割清单属性如何链接到工程图呢?比如数量,材料、名称、编号等等。各位大侠有何高招,还望指点一二?
! H1 U# ]3 o# H0 }9 ^  y0 f$ V; D$ ]) f9 k# f$ [* ]) D9 b

发表于 2015-9-17 14:40:14 | 显示全部楼层 来自: 中国河南郑州
你好,首先做成多实体是没有错的,并且多实体有很多好处,给你提供个思路,你可以保存多实体为装配体,然后在单独出图,如果有不明白的地方,联系我:qq1920425561
发表于 2015-9-17 14:40:54 | 显示全部楼层 来自: 中国河南郑州
共同学习交流
 楼主| 发表于 2015-9-18 08:15:29 | 显示全部楼层 来自: 中国广东东莞
冉冉升起liu 发表于 2015-9-17 14:40
5 @6 Q; G. i0 f你好,首先做成多实体是没有错的,并且多实体有很多好处,给你提供个思路,你可以保存多实体为装配体,然后 ...
- X6 o3 f7 l. ~* O3 d
试了下,钣金多实体是存不了装配体的。+ I+ i+ U- t: T8 R
6 j3 p+ L, m" `9 Y. F
补充内容 (2015-10-11 14:59):6 S% [* V6 c7 i& B! w
请大家看23楼,是可以存装配体的。只是我之前没找到方法,在此感谢 @冉冉升起liu 大侠点拨
发表于 2015-9-18 08:33:36 | 显示全部楼层 来自: 中国四川乐山

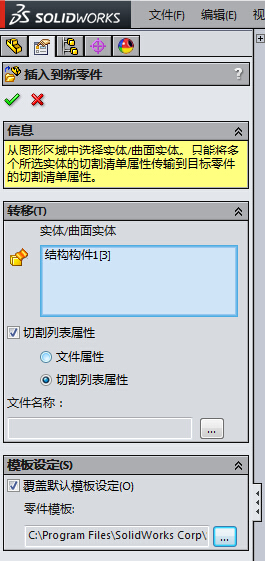

用焊接件切割清单,出明细表,是一样的!选中实体,右键插入新零件,就关联了……
发表于 2015-9-28 16:43:32 | 显示全部楼层 来自: 中国浙江杭州
啥都没准 发表于 2015-9-18 08:333 ?# h; l# k/ L7 z7 f( h: z
用焊接件切割清单,出明细表,是一样的!选中实体,右键插入新零件,就关联了……
( t# [: n% h& h/ c7 p
我用焊接出焊接图,为什么3D模型与2D工程图不能关联呢,用焊接件再右键,新建零件,依然可以出图,并且生成的工程图没有与3D图实现属性关联。
发表于 2015-9-28 16:58:23 | 显示全部楼层 来自: 中国山东威海
以楼上兄弟所说,新建零件再出工程图,先不说这个过程与多复杂,如果以后要做设变的画,怎么办,如果实体状态发生变化又该怎么办?
: @6 y" h8 |! `: y) M2 r9 c楼主问的问题其实就是,多实体零件如何出工程图的问题9 U' I/ `! |* v3 T, P& e
答案很简单,也很难。。。。。
发表于 2015-9-29 08:26:18 | 显示全部楼层 来自: 中国四川乐山
chenqing1120 发表于 2015-9-28 16:437 l8 [5 }3 I& n# I; G/ \
我用焊接出焊接图,为什么3D模型与2D工程图不能关联呢,用焊接件再右键,新建零件,依然可以出图,并且生 ...

( K5 {! ?# E# ^8 Q3 G那就是你切割清单模板的问题了
发表于 2015-9-29 09:04:06 | 显示全部楼层 来自: 中国四川乐山

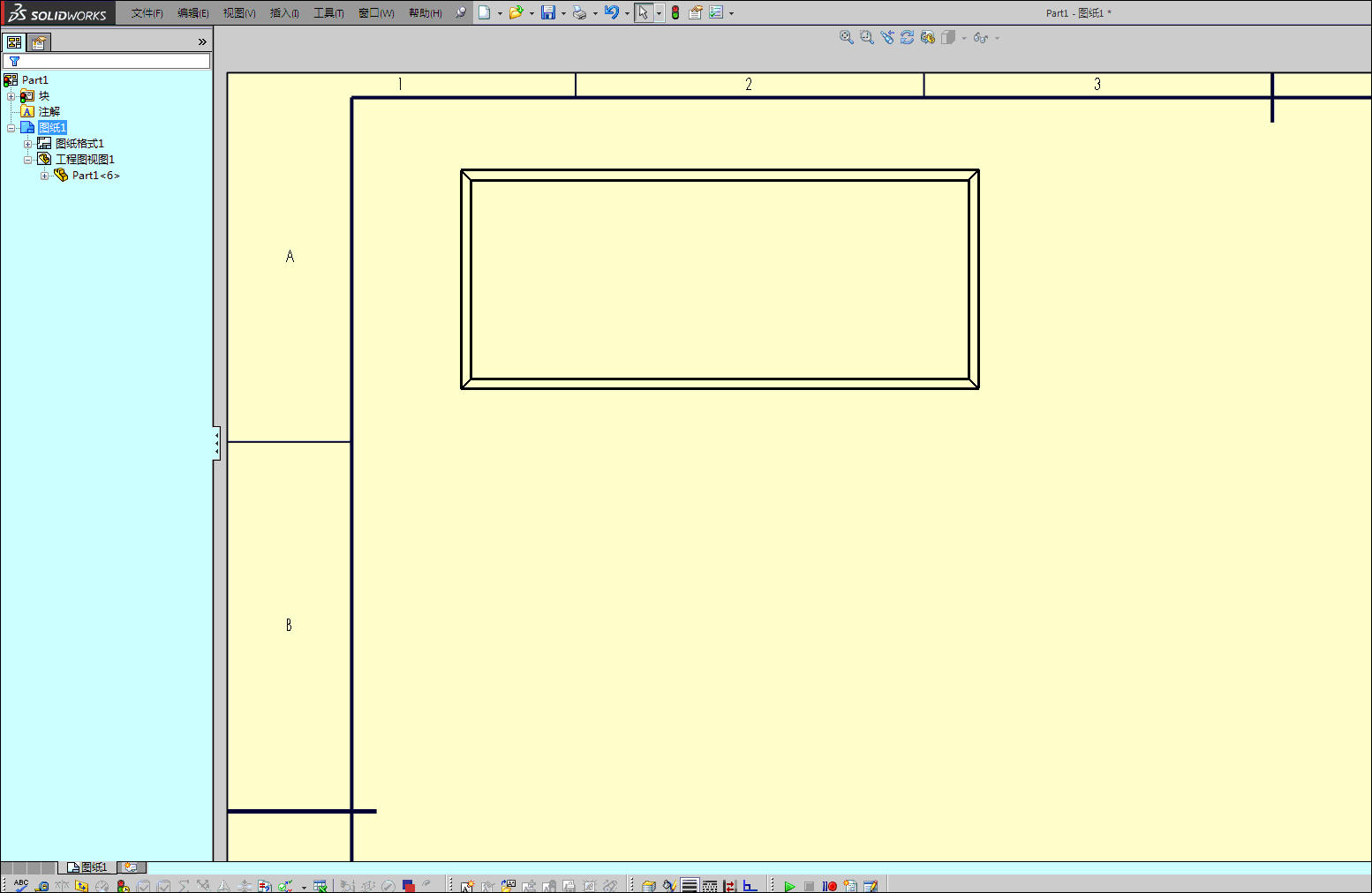

一张图片,一张GIF,希望你能看懂……
发表于 2015-9-29 11:30:42 | 显示全部楼层 来自: 中国河北沧州
很少用到多实体,顺便学习一下
发表于 2015-9-29 11:40:13 | 显示全部楼层 来自: 中国浙江杭州
啥都没准 发表于 2015-9-29 09:04% L& P' J# z& P% ~; c$ |
一张图片,一张GIF,希望你能看懂……
1 {$ v+ E! H* W+ o$ }
多实体里的零件及图纸,打包另存可以以前打包走吗?焊接尺寸修改,零件及工程图会跟着变更吗?
发表于 2015-9-29 11:40:24 | 显示全部楼层 来自: 中国广东东莞
我试了下,钣金多实体是可存为装配体的
发表于 2015-9-29 11:51:02 | 显示全部楼层 来自: 中国北京
本帖最后由 zhutj 于 2015-9-29 11:53 编辑 - Z% T0 G' ?  Z2 y
  ]( P9 k) R0 f7 o  E4 n0 z# V
确实有 这些功能,但你要是总怎么做,我只能说 你不是一个好的钣金结构工程师!
0 t3 D" D$ a7 ]+ L" G$ K正确的方式 是按照实际的生产流程来,事先都要考虑好,不懂工艺的钣金工程师不是好的工程师
1 C8 M2 O- [7 u8 q$ p" o
发表于 2015-9-29 12:00:39 | 显示全部楼层 来自: 中国四川乐山
chenqing1120 发表于 2015-9-29 11:40
) k& }9 y1 \+ l9 r. B: _: c/ g( p多实体里的零件及图纸,打包另存可以以前打包走吗?焊接尺寸修改,零件及工程图会跟着变更吗?
. J1 z+ K# @5 @) v% b4 P' t( u
肯定可以啊,都是关联起的
发表于 2015-9-29 13:18:52 | 显示全部楼层 来自: 中国浙江杭州
啥都没准 发表于 2015-9-29 12:00
" x$ ?2 g+ A% b肯定可以啊,都是关联起的
6 A+ n% l( X  @/ G
我遇到的情况是使用2015多实体零件出图后,发现打包时实体和工程图会丢失,原来另存的零件链接不上了,难道是生产新零件时必须用默认的零件名称?
发表于 2015-9-29 16:43:26 | 显示全部楼层 来自: 中国四川乐山
chenqing1120 发表于 2015-9-29 13:18
$ T" r+ x0 d7 t. z, V我遇到的情况是使用2015多实体零件出图后,发现打包时实体和工程图会丢失,原来另存的零件链接不上了,难 ...

8 P7 F' S2 a$ ~' a6 c也许是吧,我一直都用的是默认的零件名称,我觉得挺好的,焊接件名称-零件号
发表于 2015-10-10 14:02:42 | 显示全部楼层 来自: 中国河南郑州
万山红 发表于 2015-9-29 11:40
9 h2 u  n3 P7 L7 b" @# m我试了下,钣金多实体是可存为装配体的
- ^0 L! f; H4 e7 ?9 v" p" h
呵呵,终于有知道的了
5 {5 ~) j4 C- F3 W
发表于 2015-10-10 14:05:19 | 显示全部楼层 来自: 中国河南郑州
多实体怎么出工程图,其实是有技巧的,一定要根据自己实际工作找出办法,切不可急于套别人摸索的模式,只能借鉴,因为每个工厂的实际情况都不一样
发表于 2015-10-10 14:43:06 | 显示全部楼层 来自: 中国河南郑州
我大致说一个思路:首先采用多实体钣金零件建模有很多好处,, `% f- g4 u% b. \' [9 d7 l! R
其一:可以发挥关联设计、方程式等,模型可以做到参数化,(只有几个关键尺寸变化,其他多实体零件随这几个关键尺寸自动变化,至于参数化的程度,这得看你自己了)/ b( B1 M8 I3 Y% q
其二:模型修改不易出错,因为有些零件采用方程式、数值链接、关联设计等,都是软件自动修改的* p1 D  Y# Z  O- k  V
其三:修改时方便。(甚至可以做成模块重复利用,有很多情况是外形尺寸大小不同,结构不变,若再重新画图,效率不高,也没有必要重画)7 i; I. Z. v/ X( a0 p
下面就是怎么出工程图,有两种方案,自己可以根据工作情况而定
% K/ C, y. z: x/ ~9 o其一:如果贵公司技术只提供图纸,外协加工,建议采用多实体保存装配体的方法,同时又保存了多实体为单个零件,然后为每个多实体单独出工程图,(这里可能会涉及镜像、阵列等,至于这种情况需要特殊对待,由于这个不会经常遇到,这里不再赘述,自己先摸索,如果没有头绪,我们可以交流下,分享一下我的经验),到这里会牵涉到怎么命名、图号编写等等,这个属于细节,要看贵公司的要求了,建议多实体零件分出来的单独零件名采用软件默认命名的名称7 v& n7 F% e4 I
其二:如果贵公司需要用SW做展开图,以辅助工艺做生产的化,可以把所有工程图出在一个图纸里面,如果是这样就不需要保存装配体了,因为保存的多实体零件不能展开
* v$ F3 J1 z5 R+ O0 p8 x: x以上仅是个人看法,是自己在工作中摸索的,希望对大家有所帮助,
发表于 2015-10-10 16:06:47 | 显示全部楼层 来自: 中国广东东莞
用焊接件切割清单,出明细表,是一样的!,切割清单里做零件属性。
发表于 2015-10-10 16:57:56 | 显示全部楼层 来自: 中国辽宁营口
如果公司要求每个钣金件都要有名称和代号,就用装配体建模出图。
发表于 2015-10-11 12:08:36 | 显示全部楼层 来自: 中国广东广州
万山红 发表于 2015-9-29 11:40
! G1 X& u) x) v( H( H我试了下,钣金多实体是可存为装配体的

2 I4 D0 n! M2 x( Y% Q' c如何操作,请明示下!!!
 楼主| 发表于 2015-10-11 14:52:20 | 显示全部楼层 来自: 中国广东东莞
jirong.peng 发表于 2015-10-11 12:08) C  a0 e. M0 H4 e
如何操作,请明示下!!!
6 L: S) a! v* h! i

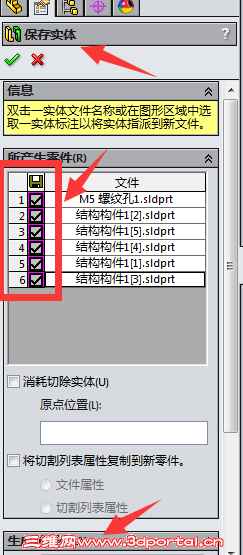

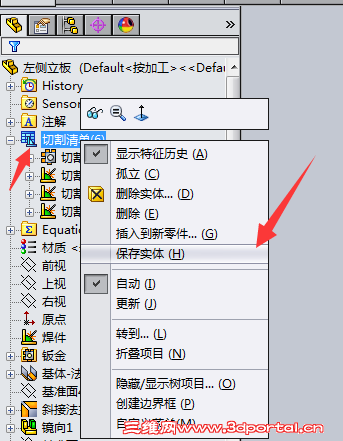

如下图所示
* d* h% t5 R0 [1 R8 `6 ~
- g( L% J) P; T0 O2 u9 j6 U( D& Q
 楼主| 发表于 2015-10-11 14:53:31 | 显示全部楼层 来自: 中国广东东莞
冉冉升起liu 发表于 2015-10-10 14:430 [7 q4 R  R- J$ x; x2 i7 |9 T( y
我大致说一个思路:首先采用多实体钣金零件建模有很多好处,
# r+ v% |* T( ^. ~" A8 U' u0 b( b其一:可以发挥关联设计、方程式等,模型可以 ...
, t8 K/ Z8 j# c9 i4 K  R
谢谢大侠指点,已经有些思路了。
 楼主| 发表于 2015-10-11 15:01:40 | 显示全部楼层 来自: 中国广东东莞
啥都没准 发表于 2015-9-29 09:046 a) D$ y/ f- |
一张图片,一张GIF,希望你能看懂……
