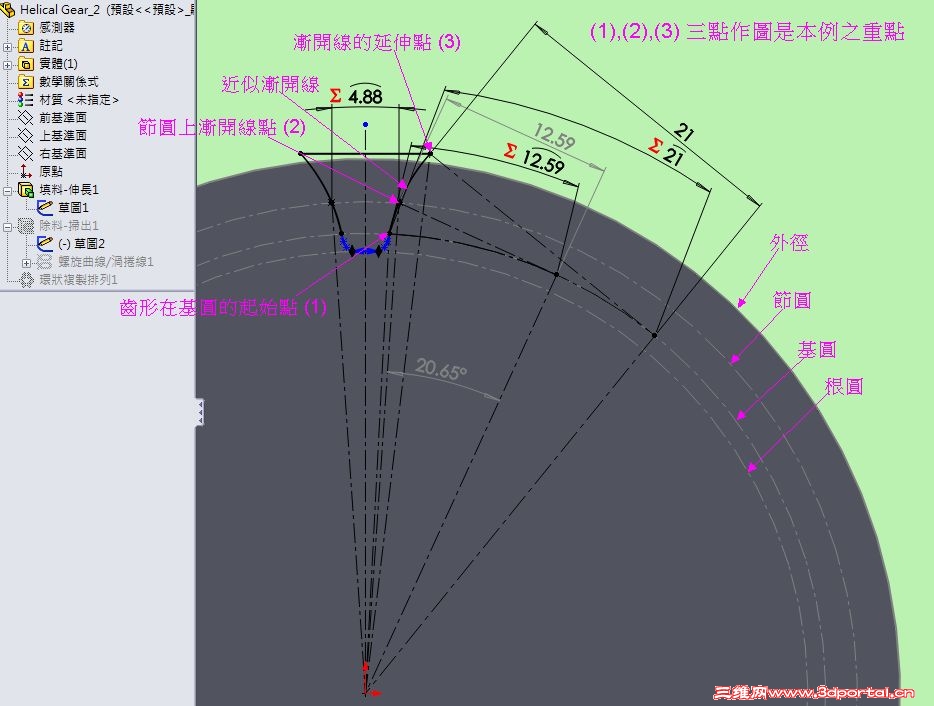

斜齒輪(Helical Gear)_三點漸開線之作圖

ryouss

規格 >> 齒直角模數: 3 , 齒直角壓力角: 20° , 螺旋角: 15° , 大齒輪齒數: 34 , 小齒輪齒數: 23

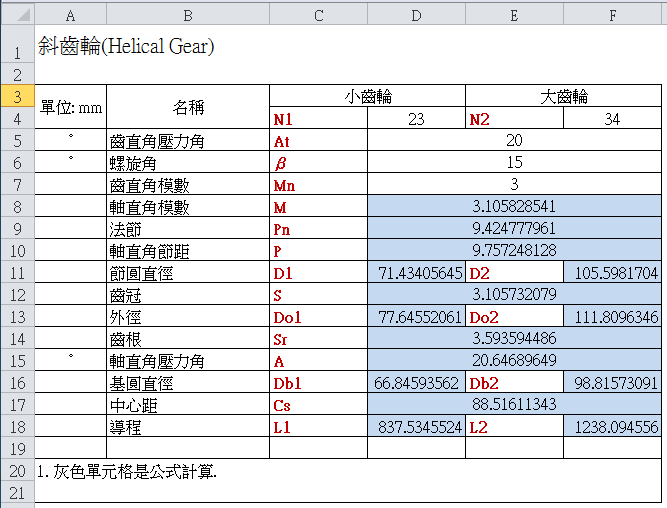

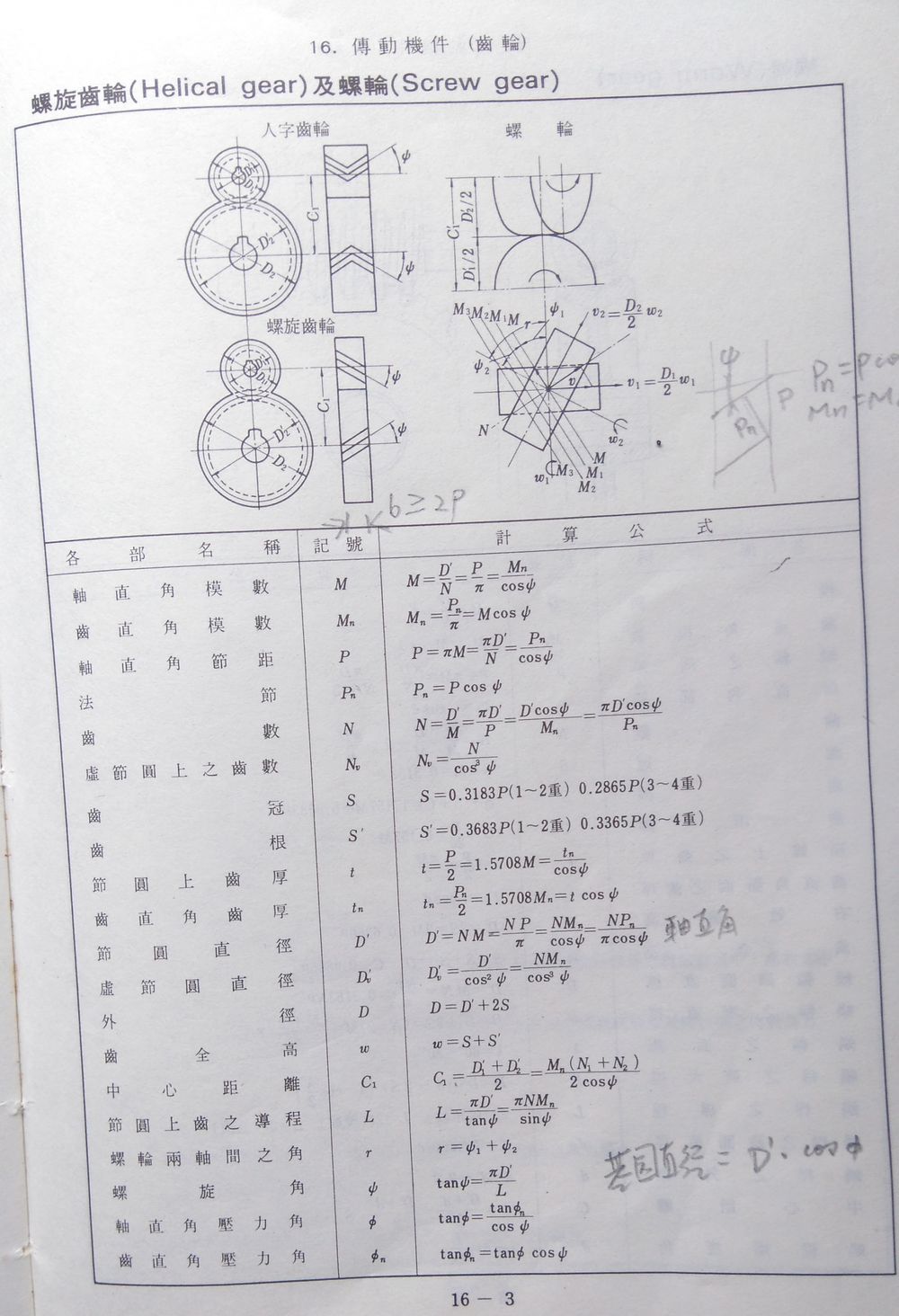

5 \6 c2 a, d. s2 a0 X, x: K作圖參數計算依據圖1設計手冊,附 組件及大小齒輪之零件圖(2012)及Excel計算檔(2010).
本例僅適用製圖參考.
