SOLIDWORKS工程图完美转换DWG

ICT—Kerry Hu

2 W& y0 ]) S: k, }/ y一、背景概述
; ^# G6 O! c# r. ]在出图中多多少少还有人为SOLIDWORKS转DWG乱码而烦恼，今天我给大家一种SOLIDWORKS工程图完美转换DWG的方法

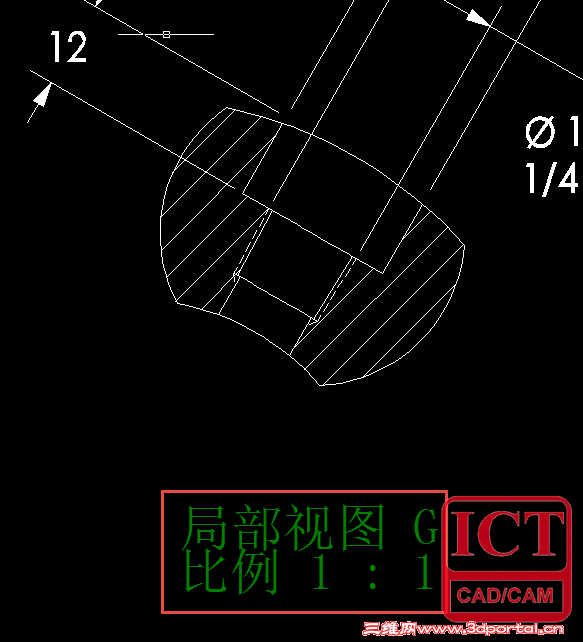

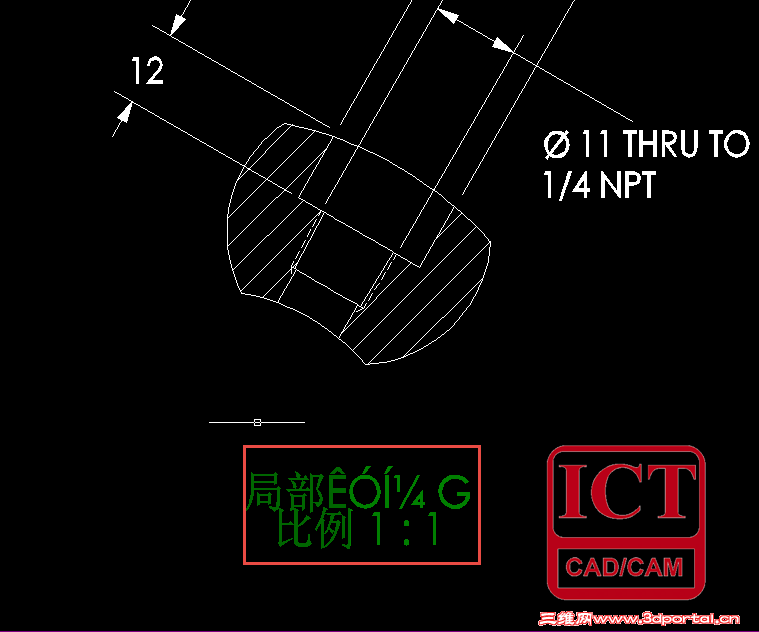

0 ~: d( Z* Q1 Q如上图所示：我们图中明显有些乱码，我们需要进行以下几点设置，就能告别这些烦恼
. b% l0 ]9 e+ R' a4 U1 |* w% V7 o

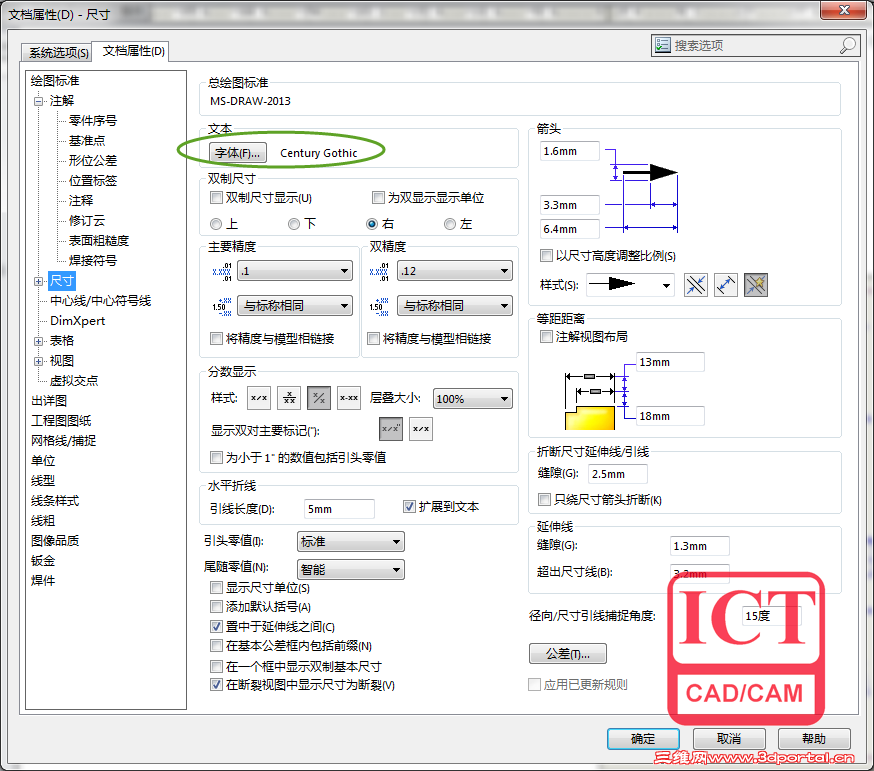

1.打开需转换的SOLIDWORKS 工程图，先查看和设置一下它的字体，打开菜单：工具 / 选项 / 文件属性 / 注解字体。右面列出的各注解的列表，如点击右面的“注释 / 零件序号”。显示的是你图纸“注释”和“零件序号”的字体的设置。如图：


# t; y$ ~- l  ~: g* _6 U

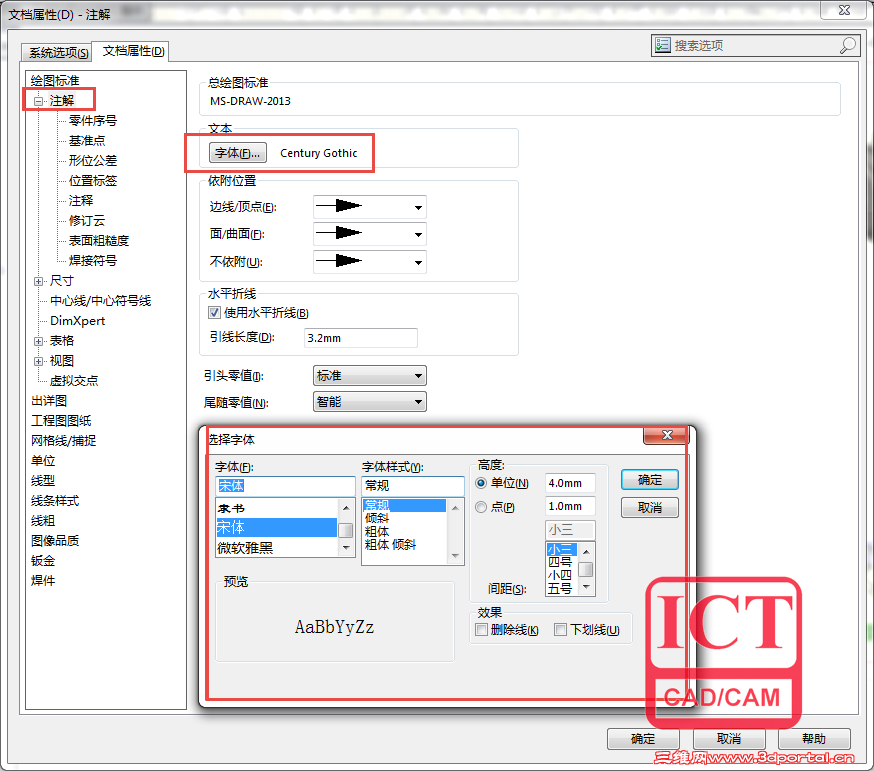

' j7 `: a( B8 H" f9 @2.把注释 / 零件序号、细节、截面、……全部按你的要求设定，尺寸用默认就可以。 注意：字体用得越少越好，不然转换时易出错。
# i5 j- ]: F) |) T字体样式：常规
高度：可根据你的要求设置，最好按国家标准，各种幅面大小都有不同的字高要求


+ I$ L+ G0 W* ]" g0 r

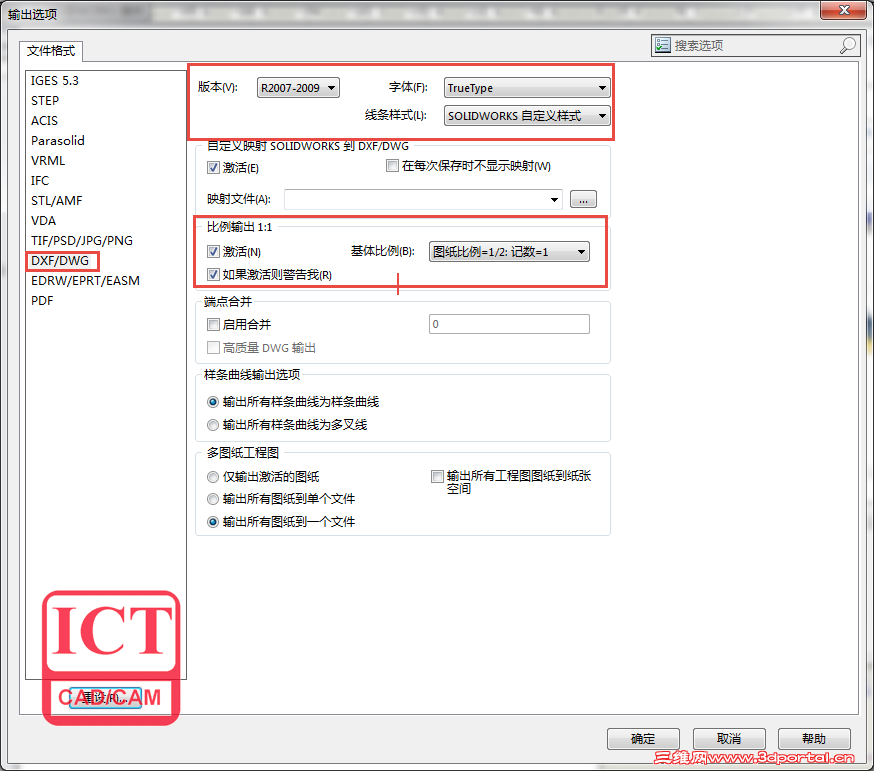

3.另存为DWG格式记得在选项里设置下图。记得把1:1比例输出激活

2 V7 M1 N0 m9 O3 ^% {0 Y" X8 J9 M

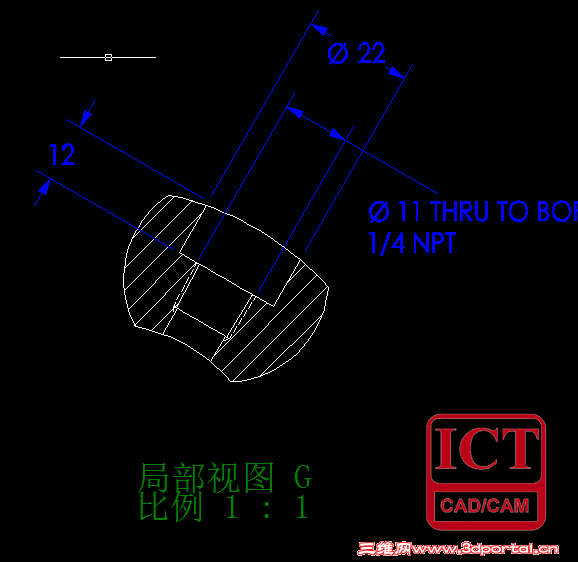

' M$ D; \( w" r; m, |+ h4.这样我们会发现我们会发现在用CAD打开图时无乱码（如下图），这样可以做个模板就不必担心在乱码了，我们也可以自己做一些自己想要的图层效果（如下图）
