各位大侠，SW能不能直接出断面图

唐僧很潇洒 · 发表于 2015-11-1 20:32:50

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由唐僧很潇洒于 2015-11-1 20:34 编辑

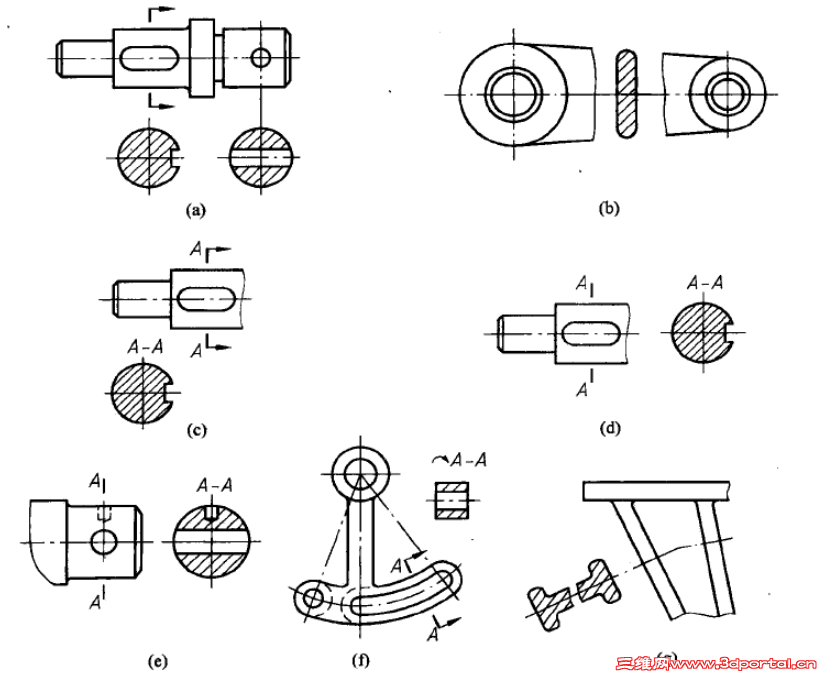

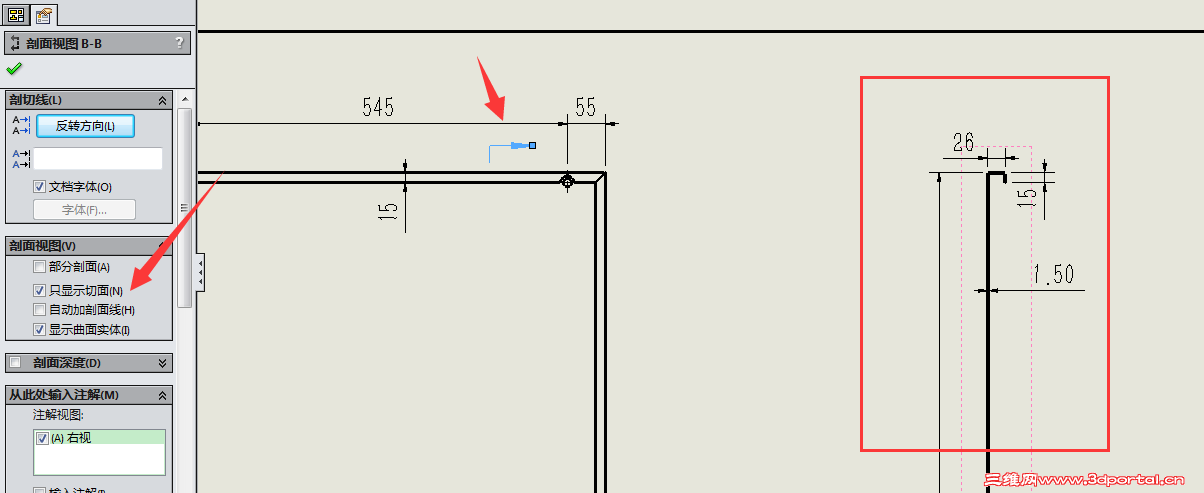

各位大侠，如下图所示的断面图的断面符号怎么才能在主视图生成（图二中的d图）。目前能想到只有手动画出来。断面图是可以通过剖视图里设置只显示剖面生成。

阿帕奇 · 发表于 2015-11-1 21:32:51

提问之前，要习惯搜索

13993359550 · 发表于 2015-11-2 07:49:24

可以呀，就是剖视图楼

唐僧很潇洒 · 发表于 2015-11-2 08:15:43

本帖最后由唐僧很潇洒于 2015-11-2 08:17 编辑

阿帕奇发表于 2015-11-1 21:32
- l# r6 j2 v v" L6 C提问之前，要习惯搜索

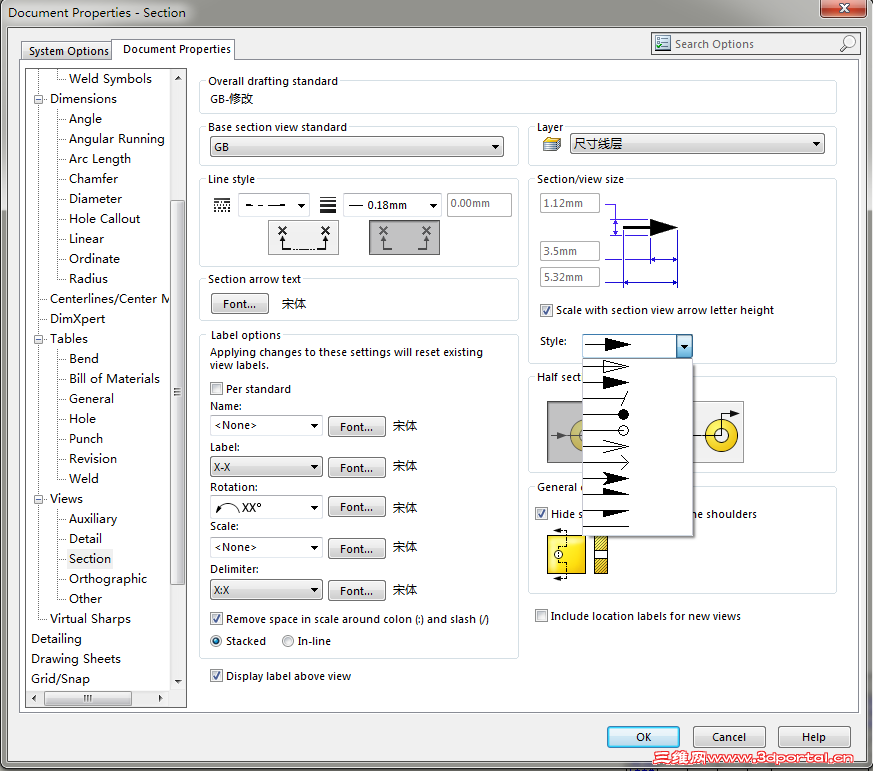

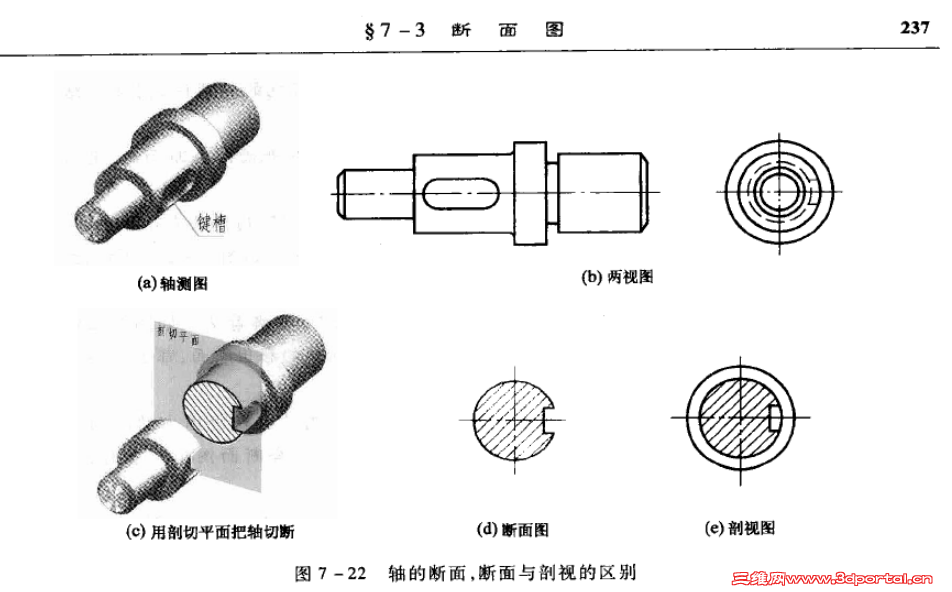

这个我搜过，用SW怎样在工程图中生成断面图啊？，如图一所示我已经做出来了，但是这不是我想要的。我想问的是在剖面视图的主图中的那个断面符号能不能自动生成（剖面符号和断面符号是不同的，一个带箭头，一个不带箭头。第二张截图已经做了明确的解释）

阿帕奇 · 发表于 2015-11-2 08:53:23

唐僧很潇洒发表于 2015-11-2 08:15' n3 K& K+ c( p. e$ q/ j+ S& ^
这个我搜过，用SW怎样在工程图中生成断面图啊？，如图一所示我已经做出来了，但是这不是我想要的。我想问 ...

直接上图

flyfishe · 发表于 2015-11-2 10:04:52

要学习看软件帮助，不要一上来就说SW这个不行那个不行,整来整去，最后还是自己不行

唐僧很潇洒 · 发表于 2015-11-2 10:31:42

寂静天花板发表于 2015-11-2 09:578 a: E+ `* I5 [2 m4 m
重合断面图
2 L4 R" k; t" p5 @. p# o1 M' D0 H
7 k; w4 Y3 z, W r3 f: N" b+ Y断开的剖视图工具，或者用剖面视图工具，2013版之后可以直接隐藏剖切线

谢寂大，明白了
