       随着网络信息化的不断升温,路由器成为人们生活中的必需品。路由器看似简单,但设计起来并非易事,如何借助先进的三维CAD软件更快速地设计出一款外形美观、功能强大稳定的路由器产品,对设计师的设计功底和CAD软件功能的智能程度是一个不小的考验。
      下面我们将分路由器主体、散热孔接口、路由器天线、组装这四大部分,向大家介绍使用中望3D来设计路由器的操作过程,下图1即是本次要设计的路由器。
图1 路由器

8 f" u# @2 S' E" k, G
(一)路由器主体设计
       首先,我们需要完成路由器主体部分的设计。相关操作步骤如下:

6 F  D. \+ e: o, g
第一步:设计外壳

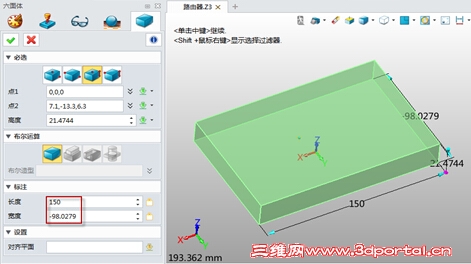

       点击“造型”模块中的“六面体”命令,输入长度的宽度的尺寸,得到外壳的形状,详细参数如图2所示。
图2 设置长度、宽度,得到外壳形状
3 x! O( X# o/ j4 {4 U% \
第二步:设计外壳侧面斜度

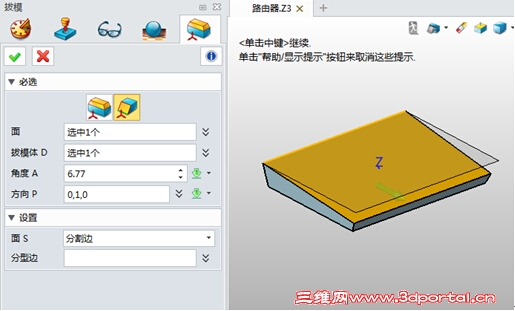

       点击“造型”模块中的“拔模”命令,输入角度,拔模面,方向,详细参数如图3所示。
图3 通过拔模设计外壳侧面斜度

( Y$ o) m" U2 a8 t9 j- ]( o
第三步:设计外壳顶面斜面
       操作方案与第二步一样,详细参数如图4所示。
图4 通过拔模设计外壳顶面斜面

8 w# h8 p- ]" o  I  |* `- Y
第四步:设计外壳上部

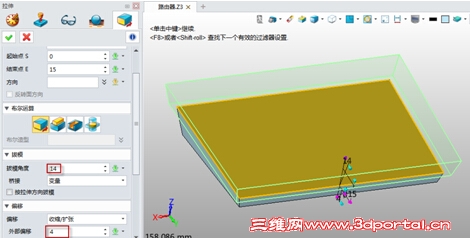

       点击“造型”模块中的“拉伸”命令,输入拔模角度和外部偏移数值,详细参数参考图5,输入完后点击确定。
图5 通过拉伸,设计外壳上部
- I$ ?, ~: [, z5 G8 [
第五步:外壳四周倒角

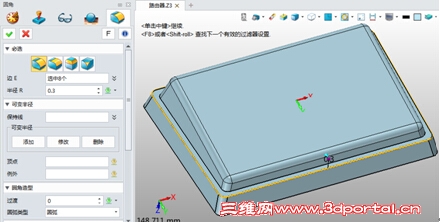

       点击“造型”模块中的“圆角”命令,对外壳的四周进行倒角。
图6 外壳四周导角

8 g0 Y0 m7 g: \5 Y9 q6 X4 O
第六步:分割上盖
       点击“曲面”模块中的“删除环”命令,选择要提取的面,用于分割上盖。
图7提取上表面用于分割上盖

5 ]6 [: ^5 b1 I8 Q
第七步:偏移提取的面

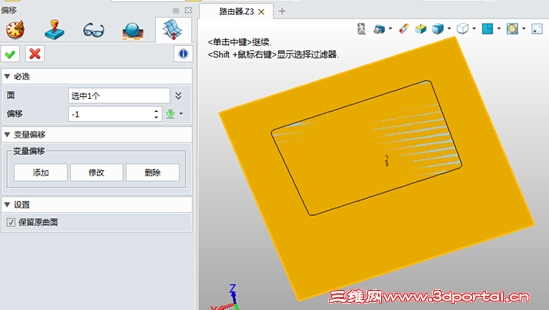

       点击“曲面”模块中的“偏移”命令,输入偏移值,详细参数如图8所示。
图8 偏移提取的面
第八步:分割上盖和外壳

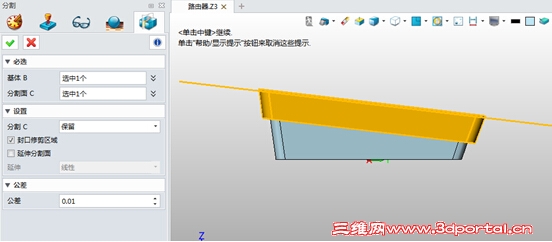

       点击“造型”模块中的“分割”命令,选择基体和分割面,根据图9设置相关参数。
图9 分割设置界面

& }  C9 ?, {1 P: w, [
第九步:上盖倒角

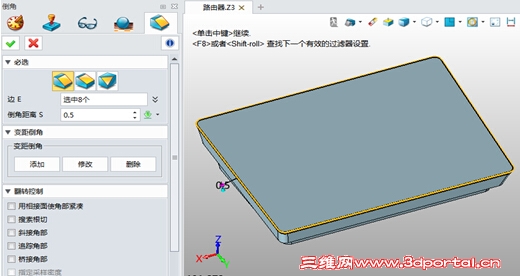

       点击“造型”中的“倒角”命令,输入值0.5。
图10 上盖倒角
* [! J& z( @3 I  @7 o" \- _
       通过以上这几个步骤,我们就可以完成路由器的主体设计了,如图11所示。
图11 完成路由器的主体设计
4 V5 g$ {" w3 C: L9 t9 j: M
(二)散热孔接口等细节特征设计
       完成了路由器的主体设计之后,那么接下来,我们就来对路由器散热孔的接口等细节特征进行设计。
! r( L" U1 s. X* b# F) H" h( {, I; X, V
第一步:设计接口槽

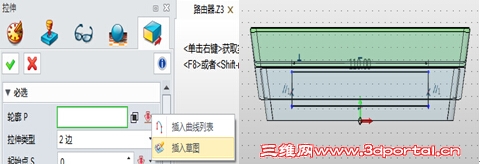

       点击“造型”模块中的“拉伸”命令,在轮廓处选择“插入草图”。
图12 插入草图
# C# j$ l% w$ l+ ?: C( ?3 W
       拉伸时,布尔运算选择“减运算”。
图13 进行布尔运算“减运算”。
6 R5 s% m6 {8 p- s6 i* V$ T( s
第二步:主体抽壳

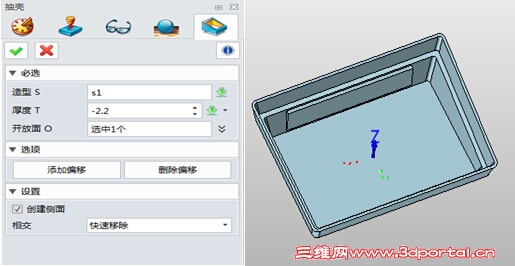

       点击“造型”模块中的“抽壳”命令,选择造型输入厚度“-2.2”,开放面为“顶面”如图14所示。
图14 主体抽壳

! Q6 C% d2 e6 \& y" w: l
第三步:外壳底部倒角
       选择“造型”模块中的“圆角”命令,选择要倒角的边,输入半径为“5”后确定,如图15所示,用同样的方法倒中间“R0.3”的角,如图16所示。
图15 外壳底部倒角1
$ J* |" k9 X8 B2 C/ W1 t  ^. F
图16外壳底部倒角2

% F  j7 i4 j4 o) D
第四步:设计散热孔

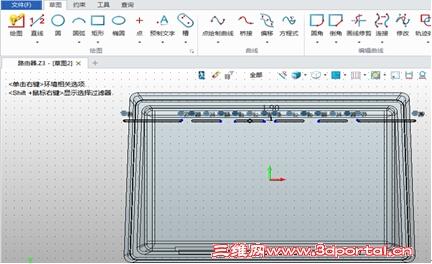

       进入草图,先绘制一排散热孔,如图17所示。
图17 散热孔绘制
* D  p5 f. n& A( |5 D5 C
       再点击草图中“阵列”命令,输入方向是“Y负轴”,数目是“29”,间距距离为“3”如图18所示,绘制完成后,点击退出草图。
图18 阵列设置

1 Z  c4 R4 u7 {' Y6 G% z) A

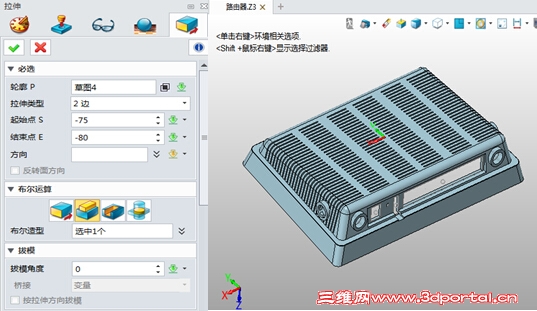

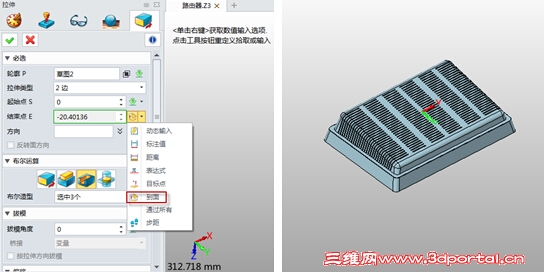

       点击“拉伸”命令,轮廓则选择刚才的草图,起点是“0”,结束点选择“到面”,布尔运算选择“减运算”,如图19。
图19 布尔运算
% B* o! d& h- K* X; Y- T
第五步:设计接口

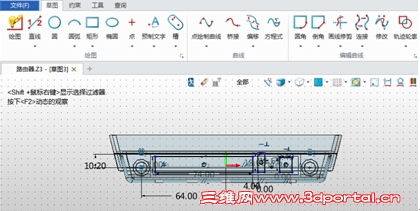

       点击“拉伸”命令,轮廓选择“插入草图 ”,如图20,绘制完成后点击退出草图。
图20 插入草图
( _9 f. o1 p9 ~# i, N6 P
       参展图21参数,起点为“12”,结束点选择“-11”,布尔运算选择“减运算”。
+ b1 B: @: T( [5 L3 W/ s
图21 布尔运算
7 C6 w% V* z2 V. d
       设计天线接口,点击“拉伸”命令,详细参数如图22所示。
图22 天线接口设计
; s+ a9 X9 S5 I4 H/ f9 ]& E( o6 ^
       再用同样的方法设计侧面的天线接口,详细参数如图23所示。
图23 侧面天线接口设计

0 v$ s$ N+ C1 H# ]' `  V6 @7 P
第六步:设计其他细节特征

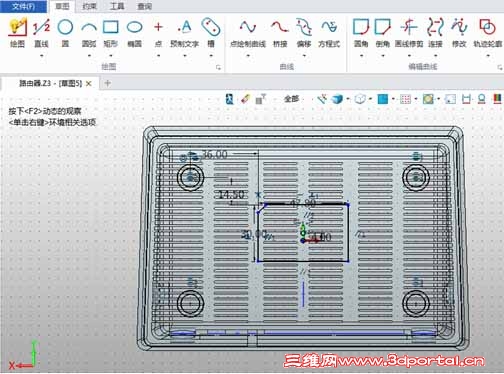

       点击“插入草图”,进入草图绘制要拉伸的轮廓,详细尺寸参数参考图24。
图24 插入草图

. A2 ^+ S: H" ?7 s
       因为尺寸不同,所以需要分别拉伸2次,效果如图25所示。
图25 根据不同尺寸需要进行拉伸

4 C* c1 a) ^+ J% U
(三)路由器天线设计
       接下来,就是要完成路由器天线的设计,该部分我们依然分步骤进行操作说明。

& P: w- o; b( {' z0 R. w; h
第一步:设计天线上部
       点击“插入草图”,进入草图绘制轮廓,详细参数如图26所示,完成后点击退出。
图26 插入草图

( q" Z+ {' x+ ~! \

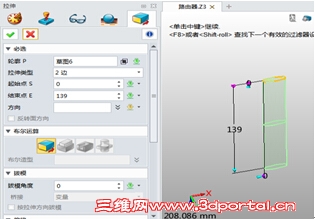

       再使用“拉伸”命令,参数参考图27,结束点是“139”。
图27 拉伸1

3 U- H% G( T) i2 u7 t" y9 @

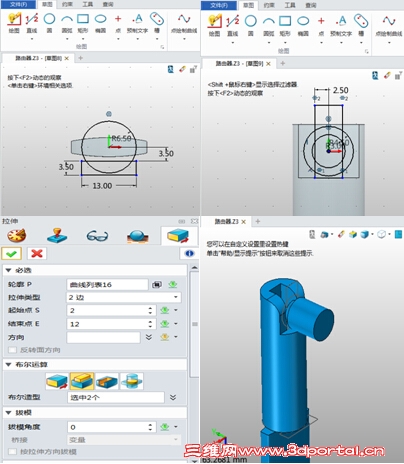

       继续点击“拉伸”命令,在轮廓选择“插入草图”,进入草图绘制轮廓,详细参数如图28所示,完成后点击退出。
图28 拉伸2

# c4 D2 v# _' j' L6 _( F
       拉伸时,布尔运算选择“交运算”,如图29所示。
图29 布尔运算

. {' f6 l2 t3 {3 a, A
第二步:设计天线底部
       参照第一步的操作,用同样的方法设计天线底部,操作如图30所示。
图30 天线底部设计
(四)组装及细节处理
       完成了各个部分的设计之后,接下来就是要对路由器的主体和天线进行组装,以及对边框和产品LOGO的相关设计。
- x5 y/ J( g+ p- P! f7 o
第一步:组装天线
       点击“装配”模块中的“移动”命令,完成一个天线的组装,如图31所示。
图31 组装天线1

  E+ \: G& w" W

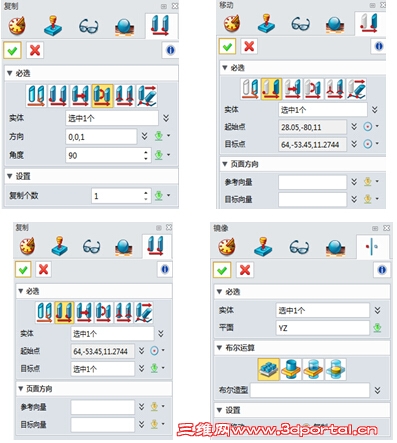

       使用“复制”、“移动”、“镜像”命令,完成剩余3个天线组装,操作如图32所示,效果图见图33。
图32组装另外3个天线

% f$ _# Z  d+ K: U2 M8 Y% Y( x
图33 天线组装效果图

: J8 Z; s1 ~+ Q# b5 `$ n
第二步:设计边框

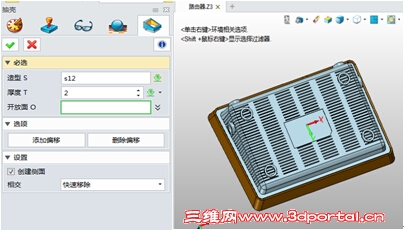

       点击“抽壳”命令,选择边框面,参照图34,将厚度设置为2。
( [% I4 M! U/ w
图34 设计边框

: h1 E- g, S* N8 K5 M
第三步:加入产品LOGO
       进入草图点击“预制文字”,输入文字、样式、大小等信息,完成后点击退出,图35为效果图。
图35 输入LOGO的文字
       点击“拉伸”命令,输入字体高度,完成拉伸,效果如图36所示。
图36 完成字体拉伸
* S2 j; d1 m1 Y- ]% H
       通过以上操作步骤就可以完成一个完整的路由器的设计。
       中望3D 2015SP版本优化并加强了直接编辑、布尔运算、阵列等功能,使得工程师们在产品设计时能获得更高效便捷的操作体验,切实提高工作效率。
