公司有一台设备，其中有个部件中，圆柱凸轮的摆杆长度和中心距在装配图实测都为135，但是在凸轮加工图中摆杆长度却改为l=135.5,中心距L=134.5，不知道为什么要这样子设计，有大侠能解答下吗？: z* J' k1 p& L5 r+ U/ t! c
另外，圆柱凸轮的摆杆长度可以和中心距相等吗？* ]7 y( Z0 j9 g

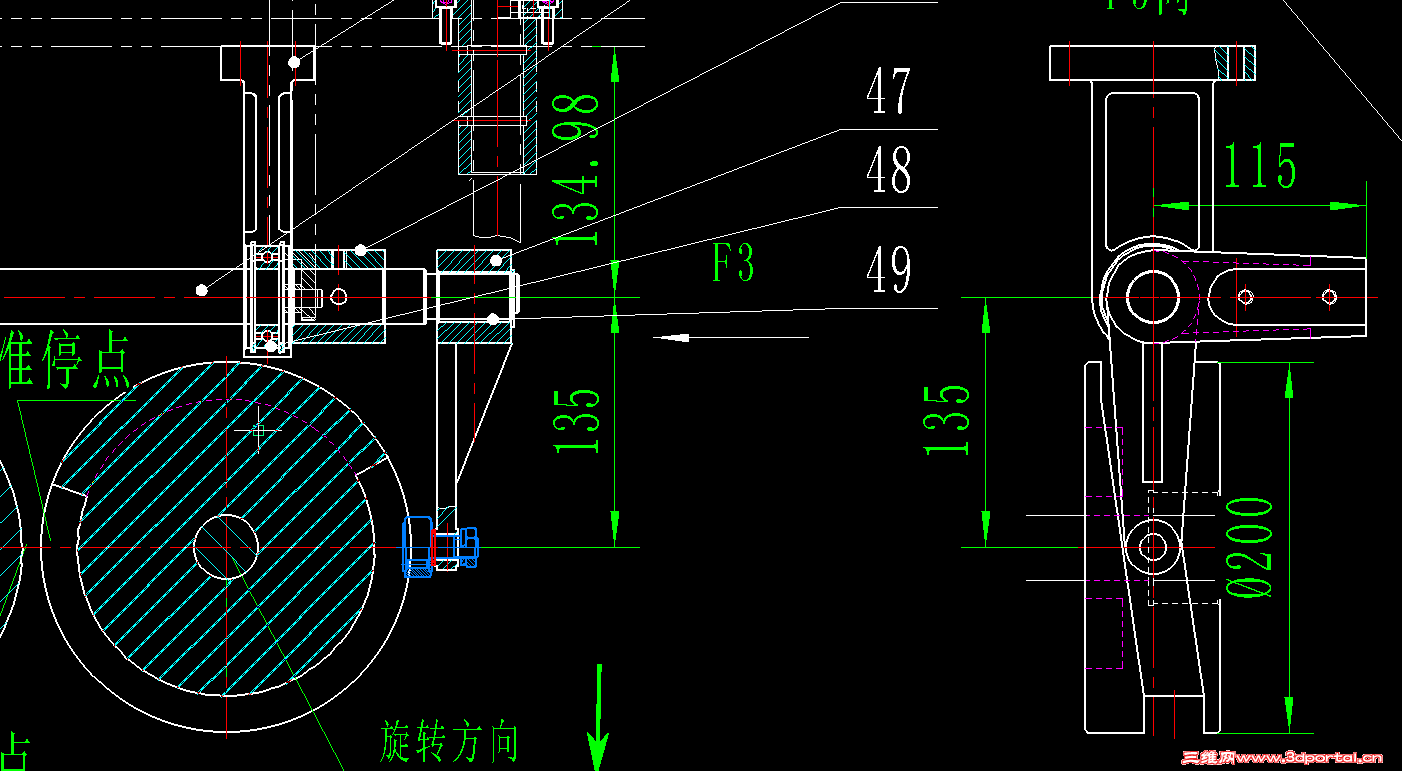

装配图
装配图，
# ? D, U* E3 K" \4 q$ _# H5 z: A, L
/ \, l$ X: w& z5 J" Q

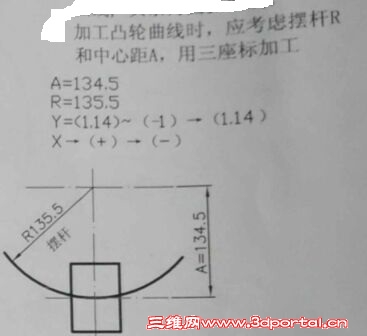

加工图
