SOLIDWORKS模具设计之如何抽取“最大外形轮廓线” 作者：智诚科技（ICT）-David Pan 潘家荣 # _6 W) S, o- P0 O, l. p
抽取产品最大外形轮廓线，这个对于模具设计师而言，相信并不陌生，在UG里面针对这个有“等斜度曲线”功能，在PORE中则有个“侧向投影线”功能，这时或许有人不禁会问，那这个在SOLIDWORKS中是怎么做或者用那个功能实现的呢，今天就和大家分享一下最大外型轮廓线在SOLIDWORKS中该如何提取。
6 ^# t, ^5 j9 b4 k

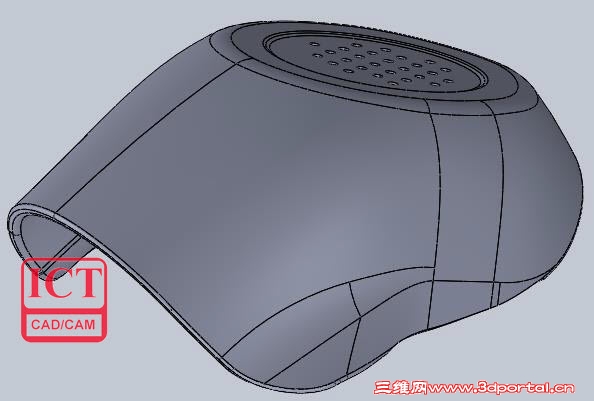

3 ^; x+ c9 i, f# Q- [我们来看这个产品，
}9 \7 b$ J5 G' \4 a$ m
4 U& i& s# y0 h( b6 y) b5 w* R8 d. Q5 A% s5 _$ l# o
4 q7 K- e$ ^ d" G2 B3 p( e/ u+ `5 T: T+ R5 }6 v

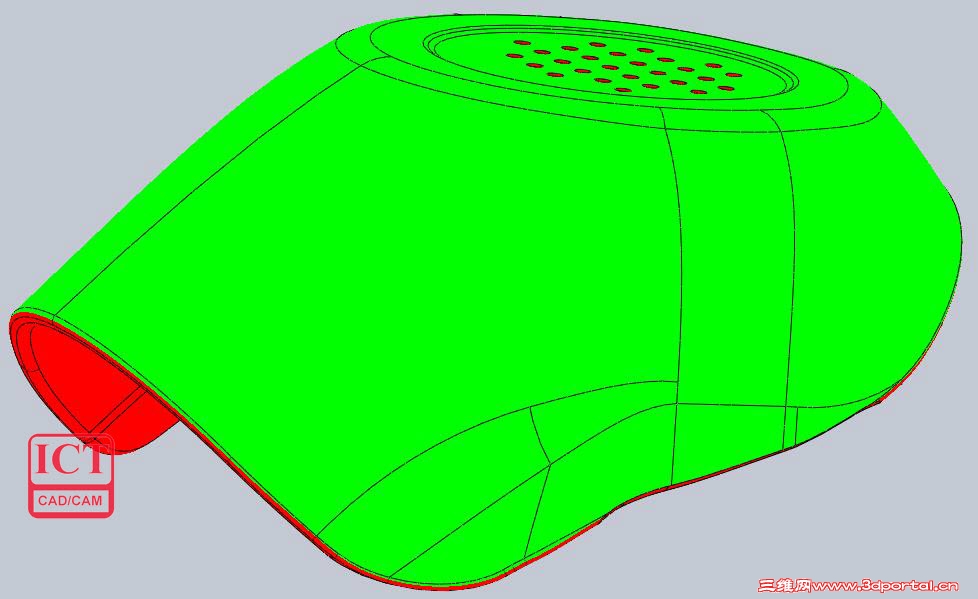

拔模分析一下，这时会发现产品的分型线都在R角上面。
" H& X* c" O f0 [$ }$ B; }5 F* T
5 W) V9 ^1 l2 O2 Y! K$ Q; Z0 U, P* K& `
% `: N: v5 U1 S8 w A" ?, @

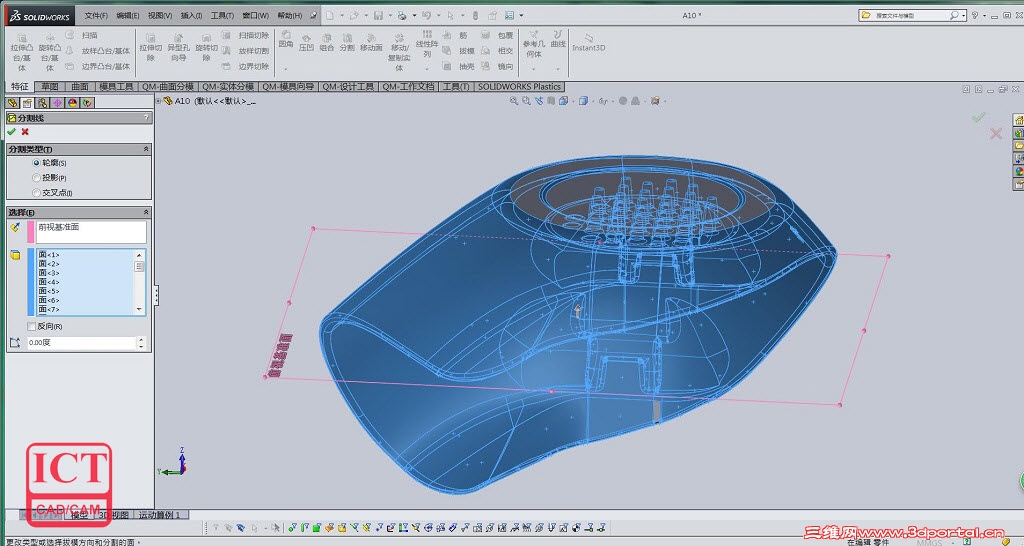

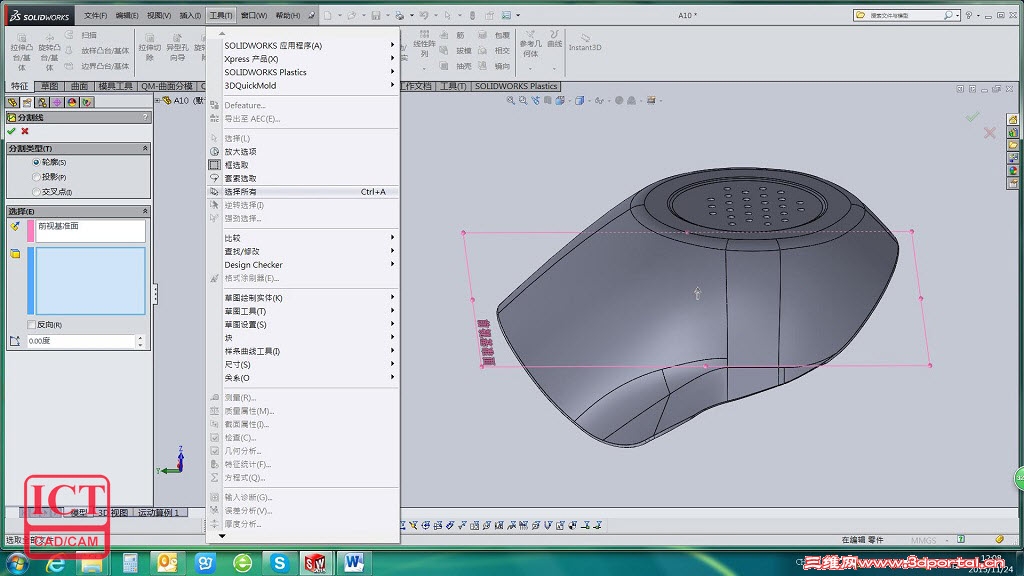

7 c& Y! u3 ^0 K u使用“分割线”功能，选中产品所有面，进行最大轮廓分割。（注意选择分割面的时候不要用鼠标框选，而是使用工具菜单下的“选择所有”，这样才能一次全部选中要分割的面）。( d' d/ U& c( S% @
! ]2 T S# K! |$ r5 R% ]1 }, g* c$ e: o! i9 F
; b0 T8 p/ I( l* }+ R6 T) l/ f
3 o4 c5 W; a, |& H1 {这时，你会发现仍然有一些面没有选中，但是，你细心就会发现这些没被选中的面都是平面，因为这是“分割线”自过滤的一种功能，你会发现SOLIDWORKS其实很聪明，它会自动过滤掉不具有分割意义的那些面。
/ |' M% n0 X( A( m
' D5 [+ q/ q8 P4 p2 u j
7 g; T) f, s" v/ E0 [+ g
- e0 o8 d# `) K# U! x$ u( d

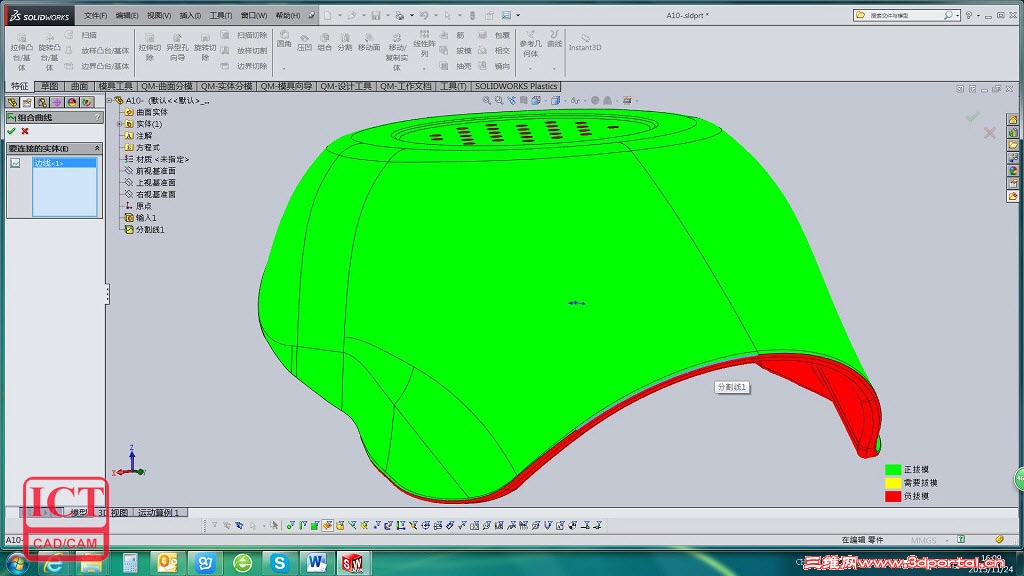

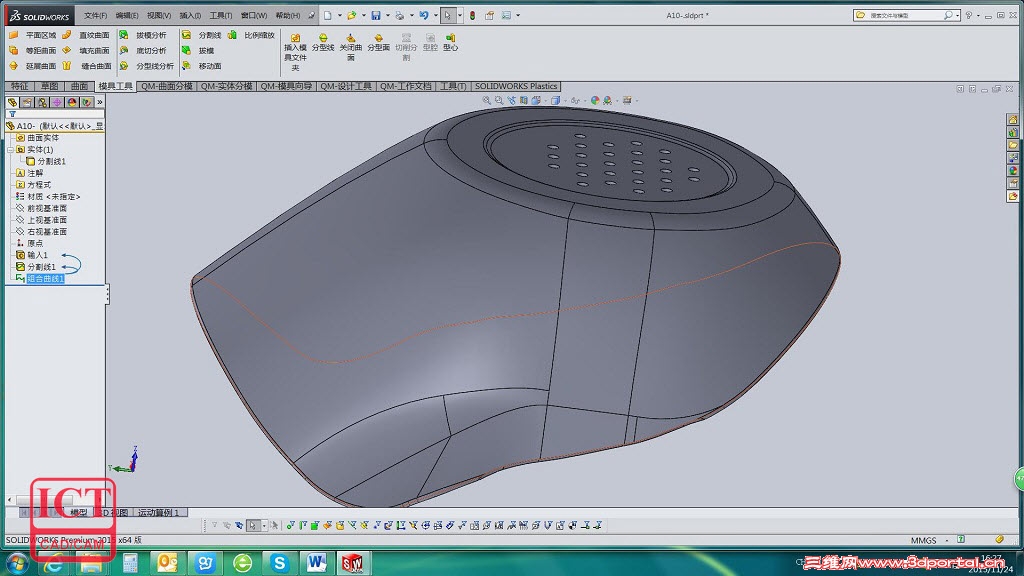

分割完成后，打开拔模分析，这样可清晰看见前后模的分界线，然后用“组合曲线”逐个选择刚才的分割边线，最后打勾，就可以得到整个模型的最大外型轮廓线。/ T9 @, v9 V1 B6 }: g1 n% i9 H
