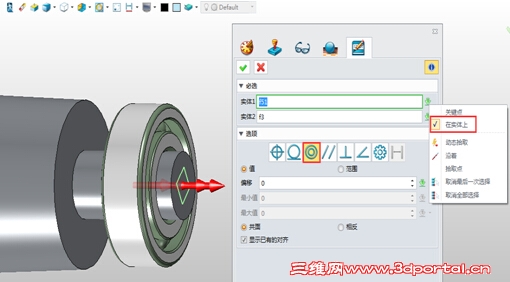

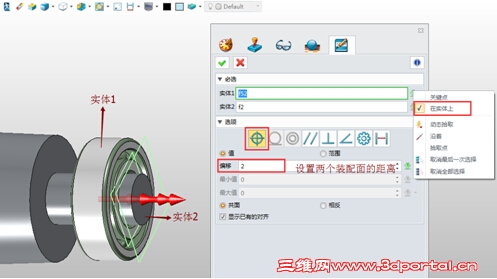

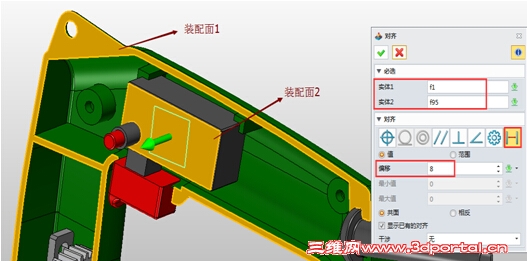

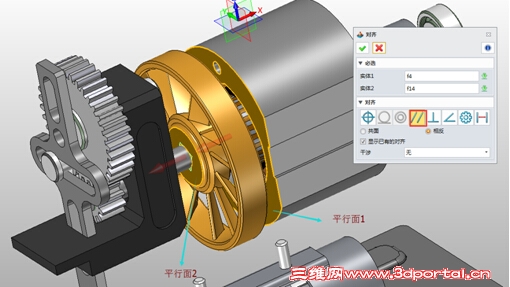

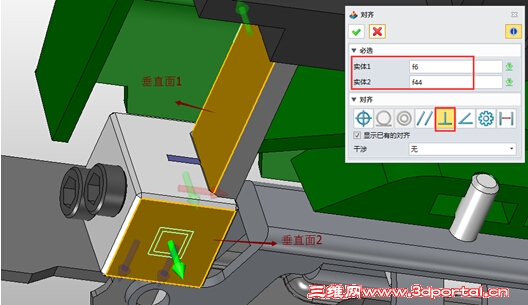

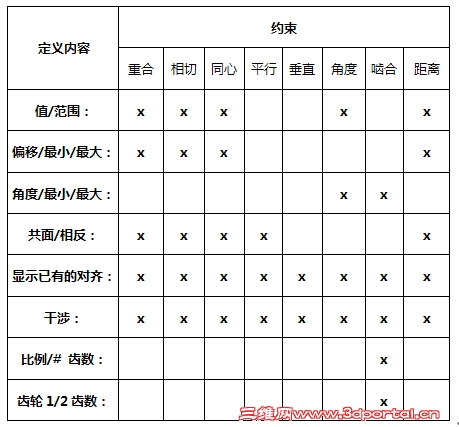

关键词:中望3D 装配 智能 高效 熟悉三维设计的设计师都知道,装配是产品设计过程中的重要环节,装配及仿真的准确真实性,可以很好地帮助设计师提前预知设计问题,避免设计错误。今天笔者将给大家介绍下国产三维CAD设计软件——中望3D在装配设计方面,给用户带来的智能体验。 首先明确一点,中望3D的装配和其它三维软件的装配基本一致,但具体操作方面,中望3D和其它软件一样,都具有一些自身差异化的东西。关于零部件配合关系的调整,中望3D也是通过“对齐组件”来调整的,其主要功能是为现有的装配组件添加约束关系,中望3D共提供了8种配对模式,如下表所示: 关于每个装配关系中,所要设置的参数笔者在这里就不再赘述了,但是复选框中有一个“干涉”的命令,这个对于检查装配件是否正确可行具有一定的指导意义,这里笔者跟大家简单说下,下拉菜单有四个选项: 无:不检查干涉 (不建议使用)。 高亮:当检测到干涉时,将会暂停,干涉面会高亮显示,及时调整装配件的位置关系可消除干涉。 停止:与高亮的运用类似,当检测到干涉时,组件会停止在干涉点上。 添加约束:可以自动添加组件约束(这个不建议使用)。 接下来我们来看一下组件装配的操作:单击工具栏“装配”模块中的“对齐”命令,系统弹出“对齐”对话框,如图1所示,在必选的选项中分别定义两个零件,再确定一种定义的方式,即可完成零件的配对。 图1“对齐“命令对话框 在这里,我们有2个点需要注意的: 第一,零部件之间的装配不一定达到完全约束的状态,可以根据实际的需求保留相应的运动自由度。这个可以为后面的动画设计留有余地。 第二,必选项中不仅仅是选择装配面/线/基准等,而是两个装配体和装配元素。选择什么样装配元素将产生什么样的装配关系,中望3D会自动进行一次筛选。 看到这里,相信大家发现中望3D在装配设计方面操作便捷的同时,跟其他三维软件相比略为不同了吧?下面笔者跟大家简单介绍下中望3D的不同之处。 首先,中望3D将选择零部件和装配关系的选择界面融合到了一起。必选项中先选择两个部件,接下来选择装配关系,至于什么样的装配关系,对应的需要选择什么样的装配元素则不需要设计者去考虑,交给中望3D即可。举个例子,比如装配螺丝,一般情况下,需要先选择孔的中心轴和螺丝中心轴重合,再定义两个对齐平面。但是如果使用中望3D进行装配,只需要先选择两个零件,再定义同心/对齐两装配关系,在定义中心轴重合的时候,是不需要捕捉这两个零件的中心轴,只要选中这两个零件定义为同心关系就Ok了,系统会自动捕捉中心轴。这是很大的突破和改善,对零件的装配效率有极大的提高,特别是当装配件比较多的时候,一些点线面的装配元素,在选中的时候并不是很好操作。 那么在中望3D里面,什么样的装配元素需要对应什么样的装配关系呢?我们来看下面的实际操作: ● 重合装配 如图2所示,这里选择的是两个零件产生配合关系的装配面,而不是实体,和大家所知道的两个装配面重合/偏移的应用是一样的操作。必选项中的,是两个装配面或者基准面。 图2 重合装配 ● 相切装配 如图3所示,当选择两个圆柱面的时候,系统自动屏蔽“重合“和”偏距“的命令。必选项中选择的是两个零件的面,其中一个必须为圆柱面。 图3 相切装配 ● 同心装配 如图4所示,这里的同心不再是一般意义上的选择中心线的操作模式了,取而代之的是只需要选中两个圆柱零件,定义为同心装配即可,省去选择中心线的步骤。再强调一次必选项中选中的是两个圆柱零件(中望3D会自动捕捉该圆柱的中心轴)。 图4 同心装配 ● 平行装配 如图5所示,这个和重合装配应用是一样的操作方法,必选项中选择的是两个装配面或者基准面。 图5 平行装配 ● 啮合装配 如图6所示,这个装配关系算是中望3D的创新之处,这里有两种参数设置也是贴合实际的设置: 比例:定义两个齿轮的传动比。 齿数:定义两个齿轮的齿数。 这两种装配的效果是一样的,没有本质的区别。 图6 啮合装配 在这种装配关系下,有3个关注点需要我们注意: 第一,选中作为齿轮约束的实体,应是与原齿轮有相同轴的柱面。(不可以随便选取齿轮轮齿上的一个原曲面,否则约束无法建立。) 第二,在齿轮约束应用之前,除了齿轮链接之外,齿轮实体必须完全约束。换句话说,对于标准齿轮,齿轮的轴必须约束,从而使得拖拽只能旋转齿轮,齿轮约束将会使多个齿轮一起旋转而非单独旋转。 第三,齿轮在应用齿轮约束前必须精确啮合,否则旋转的时候不能正常的啮合。 ● 角度装配 如图7所示,角度装配通过定义两个装配基准面的角度关系,来实现实体之间的旋转角度,必选项中选择的是两个装配面或者是实体的中心基准面。这里装配面与基准面之间必须是垂直、平行或者成角度的几何关系平面或者基准面。举个例子,比如圆柱面和平面是没法直接生成角度关系的,在中望3D中,即使你选择的是圆柱面,但是系统进行捕捉的还是实体的中心基准面,总而言之,这里生成角度关系的是实体零件的中心基准(XY/YZ/XZ/YZ)。 图7 角度装配 ● 距离装配 如图8所示,定义两个装配面之间的距离关系,这个和重合装配应用是一样的操作方法。必选项中选择的是两个装配面或者基准面。 图8 距离装配 ● 垂直装配 如图9所示,定义两个装配面之间的垂直关系,这个和角度装配应用是一样的操作方式,必选项中选择的是两个装配面或者基准面,从而确定两个零件的垂直关系。通过角度装配也可以达到同样的效果。 图9 垂直装配 经过了笔者上述的介绍,相信大家都能了解到中望3D的在装配设计方面,与其他软件相比有一些革新与创新的地方,中望3D通过消除了不必要的参数设置,尽可能地使软件智能化,来帮助用户大大地提高设计效率。了解了中望3D在装配设计方面的亮点,赶紧来体验一下吧! 7 l' z6 X) n) q+ N! y' Q: \
|
